arcgis专题地图制作

浅谈ArcGIS制作土地利用总体规划专题地图中的几点技巧

摘要：阐述了利用arcgis 制作土地利用总体规划专题地图中出现的几处难点和解决方法，对提高工作效率、保证成图质量以及对专题地图的制作方面具有借鉴意义。

关键词：arcgis 专题地图 数据框 符号化

中图分类号：tp392 文献标志码：a 文章编号：1672-3791(2011)11(c)-0000-01

1概述

利用arcgis在规划数据库的基础上完成土地利用总体规划修编工作是国土资源管理行业规划领域的大胆创新，充分发挥arcgis系统在数据库管理和制图方面的技术优势，极大地提高了制作专题地图水平。目前，许多gis公司都已经开发出了比较系统的专业制图模块，但由于土地利用总体规划专题地图数据量大、属性复杂、要素表达多样化等特点，这些专业制图模块都无法真正解决在制图过程中出现的一些问题。我们在完成延边朝鲜族自治州所辖八县市县（市）、乡（镇）级土地利用总体规划制图工作中，直接采用了以arcmap作为制作图件的平台，通过归纳分析，将土地利用总体规划工作必需图件进行分门别类，按照“先建模板，逐步改善”的原则，完成了全部制图工作。下面就介绍制图工作中一些比较实用的技巧。

2数据源处理

基于arcgis专题图制作是将各种专题数据图形化，在地图上直观、快捷、方便地显示出来，也就是利用属性表中一列或多列数据编制专题地图的方法。

2.1 符号化

通过管制区符号化过程说明对图层进行符号化的步骤：双击该图层，layer properties/symbology/categories/match to symbols

in a style，value field中选择相应字段，点击browse...，选择根据哪个符号库进行符号化。如下图

2.2 制图综合中的限制

主要有基础地理要素本行政区限制和土地用途区最小上图面积限制。鉴于相邻地名、公路及铁路标注引导线、水系标注引导线等要素在编制时是按照延边全区进行处理，而在批量制作各县（市）、各乡（镇）图件时，应当只显示本本行政区应当显示的内容。在生成相邻地名、公路及铁路标注引导线、水系标注引导线要素时，同时赋予了它们【隶属】属性，在对该图层显示时，通过layer

工程技术　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　皿圆　浅谈ＡＲＣＧＩＳ电子地图制作①　秦梅霞　（１．广州城市信息研究所有限公司　广州　５１　００６０｛　刘学人　２．西安煤航信息产业有限公司　西安　７１００００）　摘要：以ＡＲｃＧＩｓ软件为例，简单的介绍地理信息公共服务平台电子地图制作的一点体会。着重阐述电子地图制作中的数据提取，数据组　织与电子地ＩＩ数据展示中要注意的一些技，ｊ，实现地理信息公共服务平台在线地圈展示、浏览和标注。　关键词：电子地图　数据提取　地图配置　中图分类号：Ｐ２８　文献标识码｝Ａ　文章编号：１６７２—３７９１（２０１１）１　２（ｂ）一００３３—０２　地理信息公共服务平台建设是地理信　息服务方式的一次重大变革，它以电子政　务内外网为依托，分布式地理空间框架数　据库为基础，建立跨地区、跨部门的“一站　式”协同服务体系，为政府、企业、公众提供　网络化地理信息服务。电子地图作为地理　信息公共服务平台的公共地理框架数据的　重要组成部分，其制作是地理信息公共服　务平台应用服务的基础。　电子地图按照数据类型包括矢量地图　与影像地图两类，影像电子地图以其直观　性慢慢的为公众所熟悉，影像电子地图的　优势在于更新的便捷、快速、实时。矢量电　子地图作为传统的地图显示形式仍然在社　会生活中起着重要的作用，尤其现在矢量　电子地图不仅仅是作为数据展示的平台，　更是公众信息查询、分析的载体。在此笔者　主要是探讨一下在ＡＲＣＧＩＳ软件下矢量电　子地图的制作过程，制作中遇到的问题及　相应的处理方法。　１数据整理　１．１数据提取　地理信息公共服务平台的电子地图数　据以基础地形数据为数据源，从中提取包　●　黼屠融嘲　酾小匿　图１　图２　图３　表１　括ＰＯＩ、水系、道路、居民地、境界，植被等数　据，在此基础上作进一步数据整理。　现以１：５００基础地形数据为例，列举电　子地图需要提取的数据。ｌ：５００基础地形数　据按照国家标准分为：控制点、水系、居民　地及附属设施、道路　管线　境界，地质地　貌、植被８大类。公众版电子地图中不涉及　控制点、管线　地质地貌类等涉及国家机密　的基础数据。提取电子地图制作所需要的　道路、水系、居民地、体育场、境界、植被等　主要框架数据，简化其中的附属设施数据，　使提取的数据能够简单、形象地表现现实　世界的地理地貌。　１：５００基础地形数据的ＰＯＩ点很少，主要　是企事业单位和地名、山脉等信息点，不能　满足电子地图对大量公众信息点的查询要　求，这就需要从其他渠道获取，如民政局、　公安局等提供的单位信息数据。直接而现　势的数据需要通过外业的普查获得。　１．２数据整理　１：５００基础地理数据，在有些方面还是　不能完全满足电子地图的数据要求，这就　需要我们对提取的数据进行进一步的整　理。　基础地形库中信息点数据没有按照公　众感兴趣的类别分类，需要我们将公众信　息点按照电子地图展示、应用等需要进行　分类，以便于公共服务平台分类查询显示。　笔者依据“ＧＢＴ　２０２６７—２００６车载导航电子　地图产品规范”，将ＰＯＩ信息点分为ｌｌ大类，　如餐饮、零售业、住宿、休闲娱乐、公共服　务、交通、文化媒体、金融、教育、地名社区、　类别　图层名称　主要内容　兴趣点ＰＯＩ类　兴趣点　餐饮、教育等１１大类兴趣点　水系类　主要水系　城市中主要的江、河、湖、海区域　次要水系　城市中次要的江、河　湖、海区域　其余水系　河流的支流、湖泊、水库等。　水系中心线　河流的中心线　居民地　房屋面　各类房屋、楼房等面状建筑　及设施　体育场　体百场　压动场、球场等公共场所　交通类　铁路中心线　铁路中心线　道路中心线　道路的中线　境界类　省市界面　省市区县行政区域　镇街面　镇街行政区域　村居面　村居行政区域　境界线　行政区域界线　植被与土质　公园　公共的可供人栖息的园林场所。　植被　山林、城市绿地等覆盖范围　①作者简介：秦梅霞，女，技术人员，主要从事地理信息数据整理与地图制图方面的工作。　刘学人，男，工程师，主要从事航空摄影测量及相关管理方面的工作。　公司企业等，在大类下面再细分小类，有些　小类还可以再次分成更详细的细类。　按照Ｐ０Ｉ点的重要性及显示的等级整　理ＰＯＩ点的等级属性，一般重要的、大众都　熟悉的Ｐ０Ｉ点等级高，次要的、不熟悉的　ＰＯＩ点等级低。有些Ｐ０Ｉ的注记字数比较　多，为了地图显示美观，标注时可以拆分　成两行，应用ＡＲ　ＣＧＩＳ中的Ｍａｐｌｅｘ拓展模　块，可以实现ｌａｂｅｌ标注的分行显示，这需要　整理时在ＰＯＩ的属性字段中加一列注记字　段，将需要分行标注的信息点在拆分处用　空格隔开（图１）。　我们需要将提取的水系按照显示的等　级来整理，将大的主要的水系显示等级赋　予高的等级，将次要的水系显示等级赋予　稍微低一级，将支流、小的水库等显示等级　赋予更低的级别。需要提供水网应用时要　提取整理水系的中心线，ＡＲＣＧＩＳ中可以用　水系中心线的名称属性作为水系的标注。　道路是电子地图的主要显示对象，提　取整理道路中心线时需要按照道路等级对　道路中心线进行分类。为了增加电子地图　数据的系统应用性，使其不仅仅为了数据　展示，需对道路中心线数据进行拓扑检查，　使道路中心线在交点处都有节点，属性增　加单双行等字段，形成路网，以便用于做道　路的网络分析、路线查询等应用。　整理基础地形数据中的政区域界线、　房屋、体育场、植被等数据。电子地图中植　被主要表现的是一些公园，山脉的范围，这　些基础地形数据中没有具体涉及，需要通　过专题数据来提取整理。　１．３数据组织入库　整理后的电子地图数据通过数据库的　形式来存储、组织，在ＡＲＣＧＩＳ中每个图层　只能存储点、线、面中的一种空间对象，针　对这种情况将电子地图分成６大类，每大类　数据以ＧｅｏＤａｔａＢａｓｅ数据模型提供的实体类　型（点、线、面）为地物要素聚类分层（表１）。　２电子地图制作　２．１地图比例　电子地图能够通过缩放来将不同的地　图注记、符号、地理实体细节分级显示出　来，通过设置不同比例尺下显示的地理要　素，将电子地图清晰、美观、逐级显示。为了　实现全国各地建立的地理信息公共服务平　台中的电子地图可以按显示比例无缝对　接，国家统一规定设置了电子地图的显示　比例，从１：２９５，８２９，３５５．４５到１：５６４．２５分　

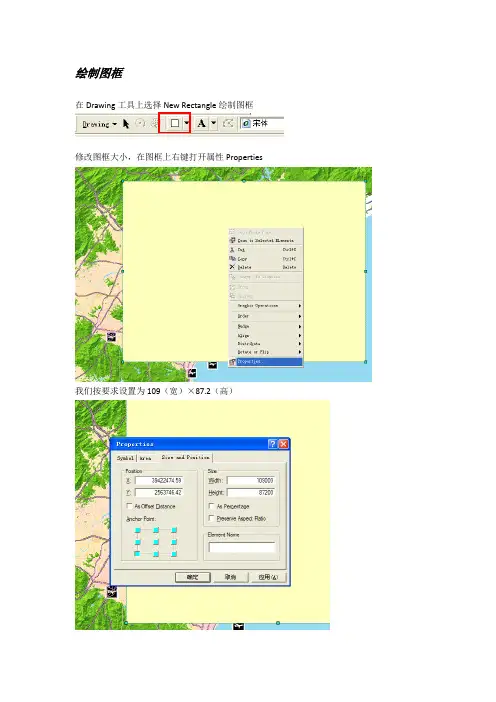

绘制图框

在Drawing工具上选择New Rectangle绘制图框

修改图框大小，在图框上右键打开属性Properties

我们按要求设置为109（宽）×87.2（高）

在Drawing的下拉菜单中使用Convert Graphics To Features（图形转换成要素）工具，将图框保存为shp文件

其他不用改动，只要将更改好保存路径和图框的名字

单击ok

在提示是否将新建的图层打开时，单击“是”

从下图可以看到，图框已经制作完成了

此时移动图框部分，会发现有多余的图形，是我们之前画的长方形，把图形删除

按照图框出图

首先设置打印的页面大小

在Layers上点选属性Properties 在Data Frame Properties对话框中点选Other

单击Specify Extent，打开Full Extent对话框，点选Outline of Features，其他不更改，直接OK，也就是按照图框出图

Layout出图

在地图左下角，点选Layout

调整内框的大小

我们这里将内框拉的和外框一样大 在图上右键，点选Full Extent

这样内框中显示的就只有制作图框范围内的地图了

接下来就单独打开道路图层，出一张EPS，水…..其他要素一样分别出图

Potoshop软件将多个EPS图合并为一个PSD文件

打开Adobe Photoshop CS5软件，打开其中一个EPS文件，这里我们最先打开边界.eps文件

按要求将图像分辨率设为200，模式选为RGB颜色，确定

从而得到边界的栅格图

接下来，打开第二个eps文件，同样设置分辨率200，模式为RGB颜色，这样就打开两个文件，接下来要将国土这个图层复制到边界图层去

在国土.eps文件，右键单击图层1，点复制图层

将图层命名为国土，目标的文档中，选择边界20130710.eps，确定

将打开的国土.eps关掉，在边界20130710.eps文件的图层那，就有了国土这个图层

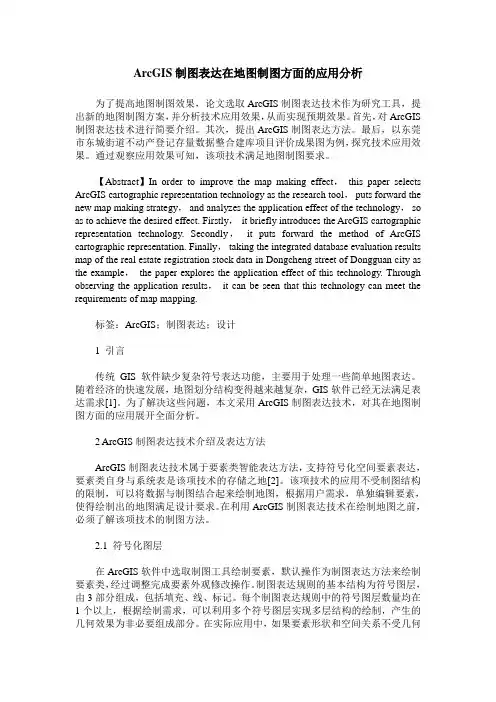

ArcGIS制图表达在地图制图方面的应用分析

为了提高地图制图效果，论文选取ArcGIS制图表达技术作为研究工具，提出新的地图制图方案，并分析技术应用效果，从而实现预期效果。首先，对ArcGIS制图表达技术进行简要介绍。其次，提出ArcGIS制图表达方法。最后，以东莞市东城街道不动产登记存量数据整合建库项目评价成果图为例，探究技术应用效果。通过观察应用效果可知，该项技术满足地图制图要求。

【Abstract】In order to improve the map making effect， this paper selects

ArcGIS cartographic representation technology as the research tool， puts forward the

new map making strategy， and analyzes the application effect of the technology， so

as to achieve the desired effect. Firstly， it briefly introduces the ArcGIS cartographic

representation technology. Secondly， it puts forward the method of ArcGIS

cartographic representation. Finally， taking the integrated database evaluation results

map of the real estate registration stock data in Dongcheng street of Dongguan city as

the example， the paper explores the application effect of this technology. Through
