电力变压器安装合同协议书

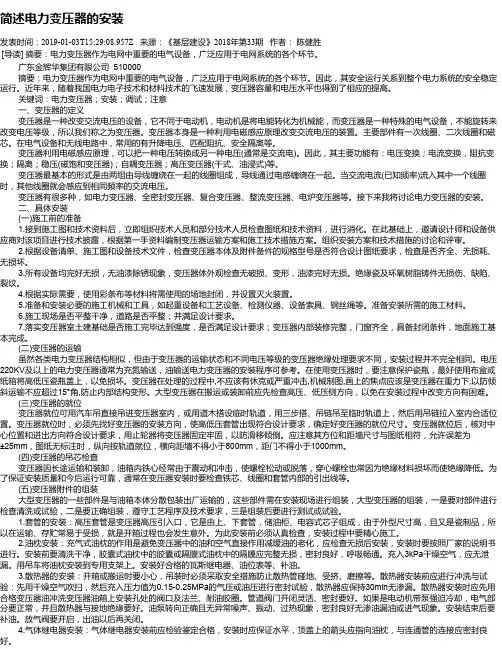

简述电力变压器的安装

发表时间：2019-01-03T15:29:08.957Z 来源：《基层建设》2018年第33期 作者： 陈健胜

[导读] 摘要：电力变压器作为电网中重要的电气设备，广泛应用于电网系统的各个环节。

广东金辉华集团有限公司 510000

摘要：电力变压器作为电网中重要的电气设备，广泛应用于电网系统的各个环节。因此，其安全运行关系到整个电力系统的安全稳定运行。近年来，随着我国电力电子技术和材料技术的飞速发展，变压器容量和电压水平也得到了相应的提高。

关键词：电力变压器；安装；调试；注意

一、变压器的定义

变压器是一种改变交流电压的设备，它不同于电动机，电动机是将电能转化为机械能，而变压器是一种特殊的电气设备，不能旋转来改变电压等级，所以我们称之为变压器。变压器本身是一种利用电磁感应原理改变交流电压的装置。主要部件有一次线圈、二次线圈和磁

芯。在电气设备和无线电路中，常用的有升降电压、匹配阻抗、安全隔离等。

变压器利用电磁感应原理，可以把一种电压转换成另一种电压(通常是交流电)。因此，其主要功能有：电压变换；电流变换，阻抗变换；隔离；稳压(磁饱和变压器)；自耦变压器；高压变压器(干式、油浸式)等。

变压器最基本的形式是由两组由导线缠绕在一起的线圈组成，导线通过电感缠绕在一起。当交流电流(已知频率)流入其中一个线圈时，其他线圈就会感应到相同频率的交流电压。

变压器有很多种，如电力变压器、全密封变压器、复合变压器、整流变压器、电炉变压器等。接下来我将讨论电力变压器的安装。

二、具体安装

(一)施工前的准备

1.接到施工图和技术资料后，立即组织技术人员和部分技术人员检查图纸和技术资料，进行消化。在此基础上，邀请设计师和设备供应商对该项目进行技术披露，根据第一手资料编制变压器运输方案和施工技术措施方案。组织安装方案和技术措施的讨论和评审。

2.根据设备清单、施工图和设备技术文件，检查变压器本体及附件备件的规格型号是否符合设计图纸要求，检查是否齐全、无损耗、无损坏。

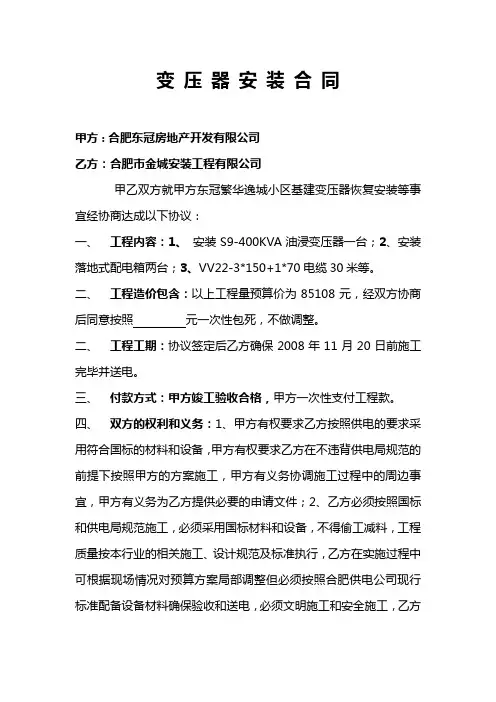

变 压 器 安 装 合 同

甲方：合肥东冠房地产开发有限公司

乙方：合肥市金城安装工程有限公司

甲乙双方就甲方东冠繁华逸城小区基建变压器恢复安装等事宜经协商达成以下协议：

一、 工程内容：1、 安装S9-400KVA油浸变压器一台；2、安装落地式配电箱两台；3、VV22-3*150+1*70电缆30米等。

二、 工程造价包含：以上工程量预算价为85108元，经双方协商后同意按照

元一次性包死，不做调整。

二、 工程工期：协议签定后乙方确保2008年11月20日前施工完毕并送电。

三、 付款方式：甲方竣工验收合格，甲方一次性支付工程款。

四、 双方的权利和义务：1、甲方有权要求乙方按照供电的要求采用符合国标的材料和设备，甲方有权要求乙方在不违背供电局规范的前提下按照甲方的方案施工，甲方有义务协调施工过程中的周边事宜，甲方有义务为乙方提供必要的申请文件；2、乙方必须按照国标和供电局规范施工，必须采用国标材料和设备，不得偷工减料，工程质量按本行业的相关施工、设计规范及标准执行，乙方在实施过程中可根据现场情况对预算方案局部调整但必须按照合肥供电公司现行标准配备设备材料确保验收和送电，必须文明施工和安全施工，乙方对该工程施工期间的人员安全负责。

五、 违约责任：1、乙方确保按照甲方和合肥供电公司要求设计和施工并确保工程工期，如乙方达不到甲方要求或因工期或质量给甲方造成损失甲方有权扣除乙方的工程款作为补偿；2、任何一方故意不履行合同规定条款给另一方造成损失的必须承担对方的所有损失；3、如遇双方均不可抗拒的原因（如自然灾害、国家政策重大变化等）造成一方重大损失的另一方不得追究其责任。

六、 本协议未尽事宜双方友好协商解决，本协议一式四份，甲乙双方各执两份，签字盖章后生效，协议履行完后本合同自动失效。

甲 方： 乙 方：

签 字： 签 字：

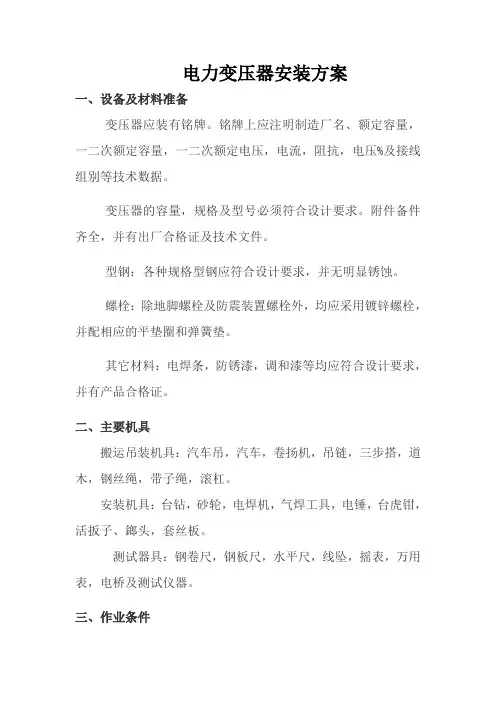

电力变压器安装方案

一、设备及材料准备 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。

变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。

型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。

二、主要机具

搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。

安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。

测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，电桥及测试仪器。

三、作业条件 施工图及技术资料齐全无误。

土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。

屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内粗制地面工程结束，场地清理干净，道路畅通。

四、操作工艺

工艺流程：

设备点检查

设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。

按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。

变压器本体外观检查无损伤及变形，油漆完好无损伤。

绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。

变压器二次搬运

变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。 变压器搬运时，应注意保护瓷瓶，最好用不箱或纸箱将高低压瓷瓶罩住，使其不受损伤。

变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。

大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。

第1篇

协议编号：_______

签订日期：____年____月____日

甲方（供电方）：

单位名称：_________________

单位地址：_________________

联系人：_________________

联系电话：_________________

乙方（用电方）：

单位名称：_________________

单位地址：_________________

联系人：_________________

联系电话：_________________

鉴于：

1. 甲方作为电力供应单位，负责向乙方提供合格的电力供应服务。

2. 乙方因生产、生活需要，拟使用甲方提供的变压器进行电力转换。

3. 为明确双方的权利、义务和责任，确保电力供应的安全、稳定和高效，经双方友好协商，特订立本协议。

一、变压器规格及数量

1. 变压器型号：_________________

2. 变压器容量：_________________千伏安

3. 变压器数量：_________________台

4. 变压器安装地点：_________________

二、变压器供应 1. 甲方负责提供符合国家标准和行业规定的变压器。

2. 变压器在安装前，甲方应向乙方提供变压器产品合格证、技术说明书等相关资料。

3. 变压器在安装过程中，甲方应派技术人员进行现场指导，确保安装质量。

三、变压器安装与调试

1. 乙方负责变压器的安装，并确保安装质量符合国家标准。

2. 变压器安装完成后，乙方应通知甲方进行调试。

3. 调试过程中，如出现变压器故障，由甲方负责维修，维修费用由甲方承担。

四、变压器运行与维护

1. 乙方应按照变压器技术说明书的要求，进行日常运行维护。

2. 乙方应定期对变压器进行检查，发现故障应及时报修。

3. 变压器运行过程中，如因乙方原因导致故障，维修费用由乙方承担。

五、供电质量与安全

1. 甲方保证向乙方提供的电力质量符合国家标准。
