电路图综合训练

1 电路图综合训练

1.强调电路图的重要性：初中阶段所有电路的计算基本都设计电路图的分析，只有电路图分析准确了，才能运用欧姆定律、电功、电功率等相关的计算式进行计算。

2.简单串并联电路判断

相互影响——串联

拆除法

互不影响——并联

○1开关闭合等效于导线，开关断开等效于短路可从两节点间去掉

○2电流表内阻很小，有电流表的地方可视为一跟导线

○3电压表内阻很大，有电压表的地方视为短路，从两节点间去掉

3.简化电路的六原则： ○4用电器被短路时，可以把用电器从两节点间去掉

○5 电压表所测电压——滑移法

○6电流表测所测电流——条数法

4.具体例题讲解

图1 图2

图3 图4

S闭合 图5 图6 2

S1断开，S2、S3闭合

图7 图8

S1、S2断开 只闭合S1；只闭合S2；只闭合S2、S0

图9 图10

电路图专题训练

1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是

A．只有L1发光 B．只有L2发光

C．L1 、L2都发光 D．L1 、L2都不发光

2、如图四个电路图中，与下面实物图对应的是（ ）

3、如图所示的电路 ，下列分析正确的是 （ ）

初中物理电流和电路作图题专题训练

题号

一、作图题 二、综合题 总分

得分

一、作图题

1、根据图14中所示的实物连接图，在方框内画出电路图。

2、请画出如图18所示实物电路的电路图。

3、根据图中所示的实物连接图，在方框内画出电路图．

4、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）

5、根据如图所示的实物连线图，在虚线方框中画出对应的电路图．

6、根据电路实物图画出电路图

7、将图5中的各器材按要求连成电路。要求：（1）两开关都闭合时两灯都亮，（2）只闭合S1时只有L1灯亮，（3）只闭合S2时两灯都不亮。 评卷人 得分

8、根据图1所示电路图连接实物图（图2）

9、连接图1中的电路图，画出图2的电路图

10、如图11按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得相交。

11、根据题意作图。

（1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。

请根据实验电路，在图方框内画出电路图．

12、图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。

13、根据电路图用笔画线把电路元件连接起来．

14、根据电路图用笔划线连接实物图

15、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．

16、在连接电路过程中，开关应该处于 状态，如下图，并根据电路图乙，把图甲的实物图连接正确.

17、请按照图乙所示的实物图画出电路图．

18、在下图甲中画出电路图中的电流方向，并连接图乙的实物图。

19、LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。请你尝试画出该LED手电的内部电路图。（LED灯泡用一般的灯泡符号表示即可）

第1页（共5页）

一．作图题（共9小题）

1．在右边将实物图画电路图

2．根据图所示的实物图在右边的方框内画出对应的电路图．

3．在虚线方框中画出如图实物电路连接的电路图．

4．请根据如图1中的实物图在图2虚线框中画出电路图．

5．请你根据实物电路，画出电路图．

第2页（共5页）

6．根据下列实物电路作出电路图．

7．根据下面实物图，在方框内画出电路图．

8．根据如图所示的实物图，在虚线框内画出对应的电路图

9．请根据图中所示的实物图，画出对应的电路图．

第3页（共5页）

二．解答题（共11小题）

10．根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）

要求：

（1）两灯并联；

（2）只闭合S1时，红灯发光，绿灯不发光；

（3）只闭合S2时，绿灯发光，红灯不发光；

（4）画出电路图．

11．运用知识解决问题

请根据图甲电路图，连接好图乙实物电路．

12．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键S闭合时，灯L1、L2都发光，且电流表的示数不变．

13．实验器材如图所示：一个电源，L1、L2两个完全相同的灯泡，A1、A2两个电流表，一个开关，若干条导线．请你设计一个电路，要求：两个灯泡L1、L2并联；

第4页（共5页）

两个电流表接入电路，且A1的示数大于A2的示数．

（1）请在方框内画出你设计的电路图．

（2）按照你设计的电路图，将图中电路元件连接起来．

14．根据电路图连接实物图．

15．根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．

16．如图所示，根据要求L1、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图．

第5页（共5页）

17．根据图1中的电路图，把电路元件连接起来．

18．根据图（甲）的电路连接情况，在（乙）图中用笔画线连接实物图

19．根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图．

1

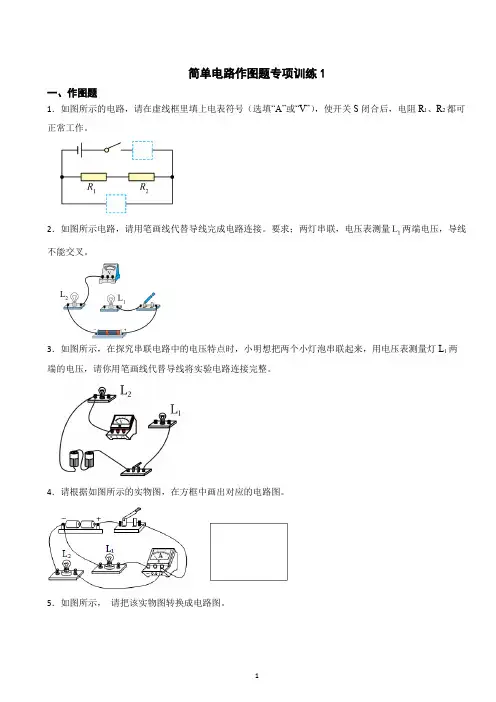

简单电路作图题专项训练1

一、作图题

1．如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。

2．如图所示电路，请用笔画线代替导线完成电路连接。要求；两灯串联，电压表测量两端电压，导线不能交叉。

3．如图所示，在探究串联电路中的电压特点时，小明想把两个小灯泡串联起来，用电压表测量灯L1两端的电压，请你用笔画线代替导线将实验电路连接完整。

4．请根据如图所示的实物图，在方框中画出对应的电路图。

5．如图所示， 请把该实物图转换成电路图。 2

6．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑片P向左移动的过程中，电流表示数变小，小灯L亮度不变。

7．如图甲所示的电路，在闭合开关后，通过灯L1的电流为0.2A，通过灯L2的电流为0.5A，根据图甲所示的电路图在图乙所示的实物图上用笔画出连线。（注意连线不能交叉）

8．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。

9．如图是一个简化了的玩具警车的电路图。灯泡L与小电动机M是并联的，开关S1控制灯泡L，S2控 3 制电动机。请你将电路补充完整。

10．根据实物图，画出对应的电路图。

11．请你在答题纸上用笔画线代替导线，将图中的各元件连接成电路，要求：两灯泡并联；电流表测流过L1的电流（电流约为0.4A）；开关S1控制整个电路，S2只控制L2；导线不能交叉。

12．在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

13．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量小灯泡两端的电压． 4

14．在左图中只改动一根导线，使两灯并联，电流表测量通过L2的电流。要求：在要改动导线上划

“×”，并用笔画线代替导线画上正确的连线 。然后在右边方框内画出与修改后的电路对应的电路图 （图中灯泡标上L1和L2）。
