带式输送机的设计

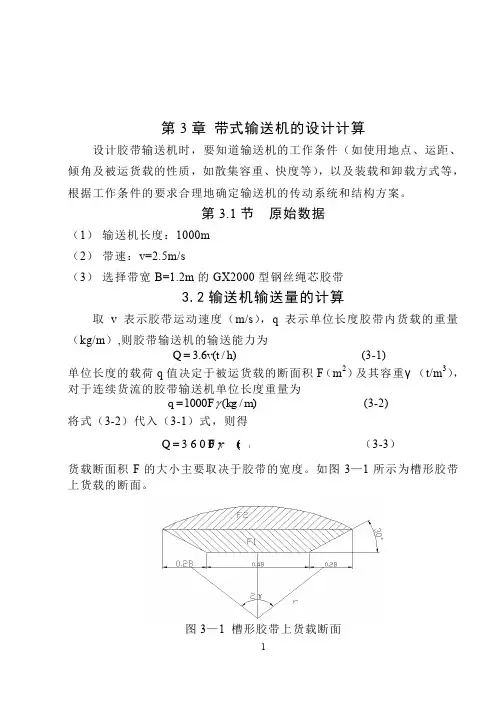

1 第3章 带式输送机的设计计算

设计胶带输送机时，要知道输送机的工作条件（如使用地点、运距、倾角及被运货载的性质，如散集容重、快度等），以及装载和卸载方式等，根据工作条件的要求合理地确定输送机的传动系统和结构方案。

第3.1节 原始数据

（1） 输送机长度：1000m

（2） 带速：v=2.5m/s

（3） 选择带宽B=1.2m的GX2000型钢丝绳芯胶带

3.2输送机输送量的计算

取v表示胶带运动速度（m/s），q表示单位长度胶带内货载的重量（kg/m）,则胶带输送机的输送能力为

3.6(/)Qvth (3-1)

单位长度的载荷q值决定于被运货载的断面积F（m2）及其容重γ（t/m3），对于连续货流的胶带输送机单位长度重量为

1000(/)qFkgm (3-2)

将式（3-2）代入（3-1）式，则得

3600(/QFvth （3-3）

货载断面积F的大小主要取决于胶带的宽度。如图3—1所示为槽形胶带上货载的断面。

图3—1 槽形胶带上货载断面 2

货载断面由梯形断面F1和圆弧面积F2组成。在胶带宽度B上，货载的总宽度为0.8B，中间托辊长为0.4B，货载在带面上的堆积角为ρ，并堆积成一个圆弧面，其半径为r，中心角为2ρ。则梯形面积为

12(0.40.8)0.2tan3020.0693BBBFB

圆弧面积为

222(2sin2)20.4()(2sin2)/2sinrFB

总面积为

12220.40.063()(2sin2)/2sinFFFBB

即 220.4[0.063()(2sin2)/2]sinFB (3-4)

式中 ρ——货载的堆积角，（弧度）；

第三章带式输送机的设计计算

已知原始数据及工作条件

带式输送机的设计计算,应具有下列原始数据及工作条件资料

1物料的名称和输送能力：

2物料的性质：

1） 粒度大小,最大粒度和粗度组成情况；

2） 堆积密度；

3） 动堆积角、静堆积角,温度、湿度、粒度和磨损性等;

3工作环境、干燥、潮湿、灰尘多少等；

4卸料方式和卸料装置形式；

5给料点数目和位置；

6输送机布置形式和尺寸,即输送机系统单机或多机综合布置形式、地形条件和供电情况;输送距离、上运或下运、提升高度、最大倾角等；

7装置布置形式,是否需要设置制动器;

原始参数和工作条件如下：

1输送物料：煤 2物料特性：1块度：0～300mm

2散装密度：3m

3在输送带上堆积角：ρ=20°

4物料温度：<50℃

3工作环境：井下

4输送系统及相关尺寸：1运距：300m

2倾斜角：β=0°

3最大运量:350t/h

初步确定输送机布置形式,如图3-1所示：

图3-1传动系统图

计算步骤

带宽的确定:

按给定的工作条件,取原煤的堆积角为20°;

原煤的堆积密度按900kg/3m;

输送机的工作倾角β=0°; 带式输送机的最大运输能力计算公式为

3.6Qs

式中：Q——输送量)/ht；

v——带速)/sm；

——物料堆积密度3/kgm；

s在运行的输送带上物料的最大堆积面积,2m

K----输送机的倾斜系数

带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有;当输送机向上运输时,倾角大,带速应低；下运时,带速更应低；水平运输时,可选择高带速.带速的确定还应考虑输送机卸料装置类型,当采用犁式卸料车时,带速不宜超过s;

表3-1倾斜系数k选用表

倾角° 2 4 6 8 10 12 14 16 18 20

k

输送机的工作倾角=0°

查DTⅡ带式输送机选用手册表3-1k可取

按给顶的工作条件,取原煤的堆积角为20°；

原煤的堆积密度为900kg/3m； 考虑山上的工作条件取带速为s；

带式输送机计算书（标准版）

带式输送机设计计算

No:项目：

1、已知原始数据及工作条件

(1)带式输送机布置形式及尺寸见附图，

输送机投影长L=63.2m, 提升高度H=8.255m,

输送角度a=7.50度,

输送物料：混合料粒度0～30mm,

物料容重γ=0.9t/m3, 动堆积角ρ=20度,

输送量：Q=100t/h

(2)工作环境：干燥有尘的通廊内

(3)尾部给料，头部卸料，导料槽长度Ld= 4.5m,

(4)设有弹簧清扫器和空段清扫器。

(5)输送带参数：皮带层数：Z=4扯断强度：100

2、计算步骤每层质量： 1.22kg/m2

(1)输送带宽度计算皮带型号：EP-100

B=SQRT(Q/（k*γ*v*c*ξ）） 上胶厚质量 5.1kg/m2

已知：Q=100t/h下胶厚质量 1.7kg/m2

端面系数k=360

物料容重γ=0.90t/m3

皮带速度v= 1.25m/s

倾角系数c=0.91

速度系数ξ= 1.00

将以上各数值代入计算式，得：B=0.521m

根据计算和设计经验，选取B=800mm的普通胶带，满足块度要求。

(2)张力的逐点计算

设带式输送机各点张力如图所示，则各点张力关系如下：

S2=S1+W11弹簧清扫器阻力w1 S3=k1*S22

S4=S3+W23空载段运行阻力w2

S5=k2*S44

S6=k3*S55

S7=k4*S66

S8=S7+W3+W47空载段运行阻力w3空载段清扫器阻力w4

S9=k5*S88

S10=k6*S99

S n=S10+W5+W6+W710导料槽阻力w5物料加速度阻力w6

承载段运行阻力w7

弹簧清扫器阻力W1：

W1=1000B=800N

带入 ⑴ 得：

S2=S1+W1=S1 +800

查表，改向滚筒阻力系数k1= 1.02

带入 ⑵ 得：

S3=k1*S2= 1.02S1 +816

空载段运行阻力W2：

W2=（q0+q＂）*L*w＂-q0H

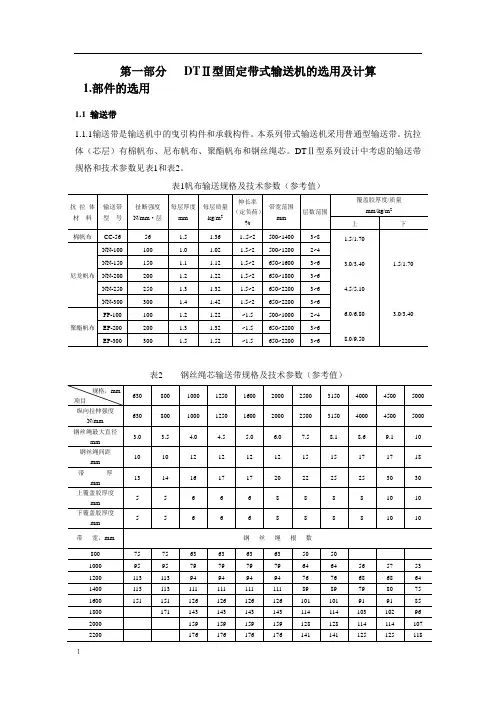

１ 第一部分 DTⅡ型固定带式输送机的选用及计算

1.部件的选用

1.1 输送带

1.1.1输送带是输送机中的曳引构件和承载构件。本系列带式输送机采用普通型输送带。抗拉体（芯层）有棉帆布、尼布帆布、聚酯帆布和钢丝绳芯。DTⅡ型系列设计中考虑的输送带规格和技术参数见表1和表2。

表1帆布输送规格及技术参数（参考值）

抗 拉 体

材 料 输送带

型 号 扯断强度

N/mm²层 每层厚度

mm 每层质量

kg/m2 伸长率

（定负荷）

% 带宽范围

mm 层数范围 覆盖胶厚度/质量

mm/kg/m2

上 下

棉帆布 CC-56 56 1.5 1.36 1..5~2 500~1400 3~8 1.5/1.70

3.0/3.40

4.5/5.10

6.0/6.80

8.0/9.50

1.5/1.70

3.0/3.40

尼龙帆布 NN-100 100 1.0 1.02 1.5~2 500~1200 2~4

NN-150 150 1.1 1.12 1.5~2 650~1600 3~6

NN-200 200 1.2 1.22 1.5~2 650~1800 3~6

NN-250 250 1.3 1.32 1.5~2 650~2200 3~6

NN-300 300 1.4 1.42 1.5~2 650~2200 3~6

聚酯帆布 FP-100 100 1.2 1.22 ~1.5 500~1000 2~4

EP-200 200 1.3 1.32 ~1.5 650~2200 3~6

EP-300 300 1.5 1.52 ~1.5 650~2200 3~6

表2 钢丝绳芯输送带规格及技术参数（参考值）

规格，mm

项目 630 800 1000 1250 1600 2000 2500 3150 4000 4500 5000

纵向拉伸强度

N/mm 630 800 1000 1250 1600 2000 2500 3150 4000 4500 5000
