1 软件工程实验报告实验二

实实验报告课程名称软件工程实验项目实验二面向对象分析及面向对象设计实验仪器个人电脑系别___计算机科学与技术系____专业_____计算机科学与技术___组长姓名王海阔2010011187小组成员刘大伟_2010011195郑晓驰2010011192实验日期________2013-5-15_______成绩_______________________指导教师_田英爱

1实验内容对航空客运订票系统，利用面向对象的软件工程思想和技术，对该系统进行分析。

2实验要求需要利用UML语言描述分析结果，完成系统的需求分析，并书写实验报告。

3实验工具与方法Micriosoftofficevisio2010画图工具Rationalroseenterpriseedition4实验结果系统名称：航空售票系统4.1根据选定系统，做出问题陈述，给出系统的用例图。

问题陈述：该航空客运售票系统能够实现旅客的订票、退票、查询余票、查询已经订票的旅客的信息、查询航班信息，旅客订票时提供的信息包括旅客姓名、身份证号、座位号、电话、航班号、起飞时间等，退票时提供的信息包括旅客姓名、身份证号、航班号、座位号、起飞时间等，查询余票时需要提供航班号以及飞机起飞时间，查询客户的信息需要提供旅客的姓名以及身份证号，查询航班信息需要提供航班号，下面是该系统的用例图注册收费系统收费退票旅客用户信息用户登录查询机票查询航班查询旅客信息查询现金支付POS机POS机支付自动售票机售票员订票注册成功

4.2根据系统用例图，分别给出场景描述说明。

旅客买票前先注册，即在航空售票系统中录入自己的信息，注册成功之后，便可订票。订票可以在柜台通过售票员直接订票，也可以在自动售票机上自己订票，当然都得先注册。不管通过哪种方式订票都要缴费，收费系统会将旅客的现金或是通过POS机交的费用录入系统。

- 1 - 软件工程试题及答案

第一部分 选择题

一、单项选择题 每小题1分，共20分。（在每小题的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内）

1．在下列工具与环境中（ ）属于较早期的CASE。

A．基于信息工程CASE B．人工智能CASE

C．结构的基于图形CASE D．集成的CASE环境

2．Putnam成本估算模型是一个（ ）模型。

A．静态单变量 B．动态单变量 C．静态多变量 D．动态多变量

3．在McCall软件质量度量模型中，（ ）属于面向软件产品修改。

A．可靠性 B．可重用性 C．适应性 D．可移植性

4．ISO的软件质量评价模型由3层组成，其中用于评价设计质量的准则是（ ）

A．SQIC B．SQMC C．SQRC D．SQDC

5．软件复杂性度量的参数包括（ ）

A．效率 B．规模 C．完整性 D．容错性

6．对象实现了数据和操作的结合，使数据和操作（ ）于对象的统一体中。

A．结合 B．隐藏 C．封装 D．抽象

7．软件调试技术包括（ ）

A．边界值分析 B．演绎法 C．循环覆盖 D．集成测试

8．瀑布模型的存在问题是（ ）

A．用户容易参与开发 B．缺乏灵活性 C．用户与开发者易沟通 D．适用可变需求

9．软件测试方法中的静态测试方法之一为（ ）

A．计算机辅助静态分析 B．黑盒法 C．路径覆盖 D．边界值分析

XXX概要设计说明书

中软培训实训基地 第 1 页 共 29 页

编写：黄鑫 日期：2010-1-7

审核： 日期：

批准： 日期：

受控状态： 是

发布版次：1.0 日期：YYYY-MM-DD

编号：

物流配送系统概要设计说明书 XXX概要设计说明书 内部文档

中软培训实训基地 第 2 页 共 29 页

变更记录

日期 版本 变更说明 作者

2010-1-7 1.0 初始版本 黄鑫

签字确认

系统模块 对应章节 对应部门 负责人签字

XXX概要设计说明书 内部文档

中软培训实训基地 第 3 页 共 29 页 目 录

1 引言.......................................................................................................................... 5

1.1 编写目的............................................................................................................ 5

1.2 背景................................................................................................................... 5

1.3 基线................................................................................................................... 5

1.4 范围................................................................................................................... 5

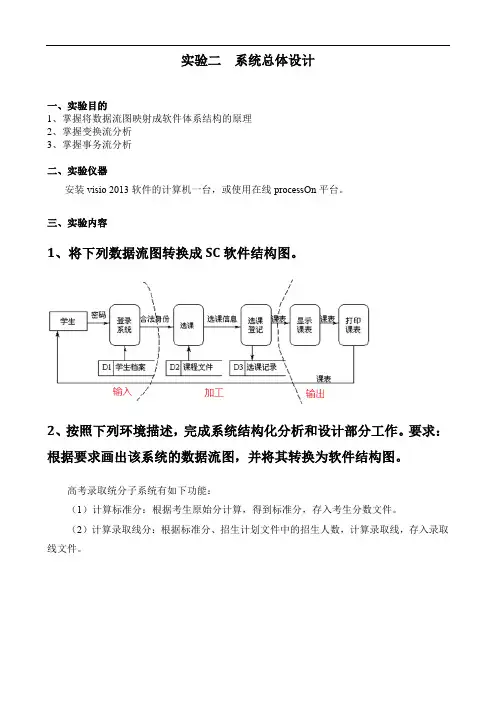

实验二 系统总体设计
