土石坝规范

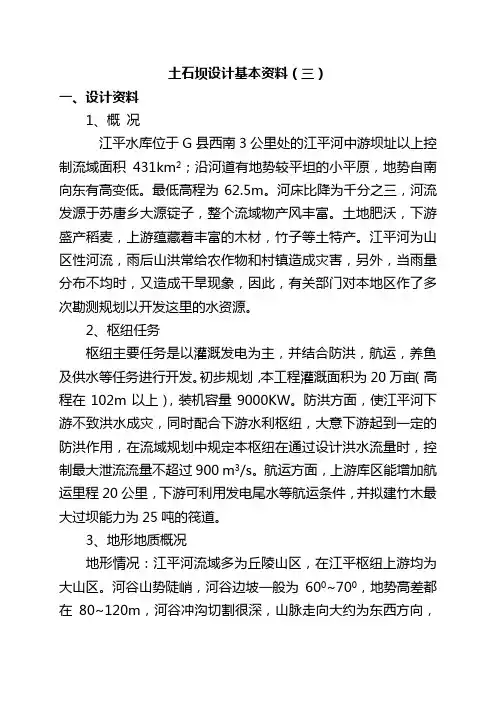

土石坝设计基本资料（三）

一、设计资料

1、概 况

江平水库位于G县西南3公里处的江平河中游坝址以上控制流域面积431km2；沿河道有地势较平坦的小平原，地势自南向东有高变低。最低高程为62.5m。河床比降为千分之三，河流发源于苏唐乡大源锭子，整个流域物产风丰富。土地肥沃，下游盛产稻麦，上游蕴藏着丰富的木材，竹子等土特产。江平河为山区性河流，雨后山洪常给农作物和村镇造成灾害，另外，当雨量分布不均时，又造成干旱现象，因此，有关部门对本地区作了多次勘测规划以开发这里的水资源。

2、枢纽任务

枢纽主要任务是以灌溉发电为主，并结合防洪，航运，养鱼及供水等任务进行开发。初步规划，本工程灌溉面积为20万亩（高程在102m以上），装机容量9000KW。防洪方面，使江平河下游不致洪水成灾，同时配合下游水利枢纽，大意下游起到一定的防洪作用，在流域规划中规定本枢纽在通过设计洪水流量时，控制最大泄流流量不超过900 m3/s。航运方面，上游库区能增加航运里程20公里，下游可利用发电尾水等航运条件，并拟建竹木最大过坝能力为25吨的筏道。

3、地形地质概况

地形情况：江平河流域多为丘陵山区，在江平枢纽上游均为大山区。河谷山势陡峭，河谷边坡一般为600~700，地势高差都在80~120m，河谷冲沟切割很深，山脉走向大约为东西方向，岩基出露较好，河床一般为100m左右河道弯曲相当厉害，沿河沙滩及坡积层发育，尤以坝址下游段的更为发育，在坝轴下游300m处的两岸河谷呈马鞍形，其覆盖物较厚，岩基产状凌乱。

地质情况：靠上游有泥盆五通砂岩，靠下游为二迭纪灰岩，几条坝轴线皆落在五通砂岩上面，地质构造特征：在江平咀以南，即灰岩与沙岩分界处，发现一大断层，其走向近东西，倾向大致向北西，在第一坝轴线左肩的为五通砂岩，特别破碎，在100多米范围内就有三四处小断层，产状凌乱，坝区右岸破碎深达60m的钻孔芯获得率仅为20%，岩石裂隙十分发育。 岩石的渗水率很小。坝区下游石灰岩中发现两处溶洞，江平咀大溶洞和大泉眼大溶洞，前者对大坝及库区均无影响，后者朝南东方向延伸的话，可能通过库壁，库水有可能顺着溶洞漏到库外。 坝址覆盖层沿坝轴线厚度达1.5~5.0m，K=1×10-4cm/s，浮容重V浮=10.7KN/ m3，内摩擦角Ф=350

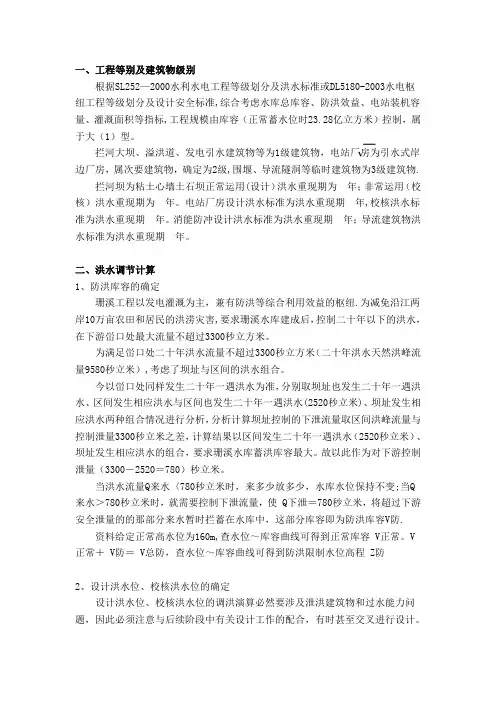

一、工程等别及建筑物级别

根据SL252—2000水利水电工程等级划分及洪水标准或DL5180-2003水电枢纽工程等级划分及设计安全标准,综合考虑水库总库容、防洪效益、电站装机容量、灌溉面积等指标,工程规模由库容（正常蓄水位时23.28亿立方米）控制，属于大（1）型。

拦河大坝、溢洪道、发电引水建筑物等为1级建筑物，电站厂房为引水式岸边厂房，属次要建筑物，确定为2级,围堰、导流隧洞等临时建筑物为3级建筑物.

拦河坝为粘土心墙土石坝正常运用(设计）洪水重现期为 年；非常运用（校核）洪水重现期为 年。电站厂房设计洪水标准为洪水重现期 年,校核洪水标准为洪水重现期 年。消能防冲设计洪水标准为洪水重现期 年；导流建筑物洪水标准为洪水重现期 年。

二、洪水调节计算

1、防洪库容的确定

珊溪工程以发电灌溉为主，兼有防洪等综合利用效益的枢纽.为减免沿江两岸10万亩农田和居民的洪涝灾害,要求珊溪水库建成后，控制二十年以下的洪水，在下游峃口处最大流量不超过3300秒立方米。

为满足峃口处二十年洪水流量不超过3300秒立方米（二十年洪水天然洪峰流量9580秒立米）,考虑了坝址与区间的洪水组合。

今以峃口处同样发生二十年一遇洪水为准，分别取坝址也发生二十年一遇洪水、区间发生相应洪水与区间也发生二十年一遇洪水(2520秒立米)、坝址发生相应洪水两种组合情况进行分析，分析计算坝址控制的下泄流量取区间洪峰流量与控制泄量3300秒立米之差，计算结果以区间发生二十年一遇洪水（2520秒立米）、坝址发生相应洪水的组合，要求珊溪水库蓄洪库容最大。故以此作为对下游控制泄量（3300－2520＝780）秒立米。

当洪水流量Q来水〈780秒立米时，来多少放多少，水库水位保持不变;当Q来水＞780秒立米时，就需要控制下泄流量，使 Q下泄＝780秒立米，将超过下游安全泄量的的那部分来水暂时拦蓄在水库中，这部分库容即为防洪库容V防.

关于碾压式土石坝的施工标准

碾压式土石坝施工标准是对土石坝施工过程中碾压作业的技术要求和规范。碾压式土石坝是利用碾压机械对坝体材料进行压实，以达到一定密实度的土石坝。施工标准主要包括碾压机械选择、碾压遍数、碾压速度、土石料质量、施工工艺等方面。

一、碾压机械选择

1. 根据坝体设计要求，选择合适的碾压机械。一般采用振动碾、平板碾等。

2. 碾压机械的性能应满足坝体压实要求，主要包括碾压重量、振动频率、行走速度等。

3. 碾压机械应具备良好的行走稳定性和压实均匀性，确保坝体质量。

二、碾压遍数

1. 碾压遍数根据土石料的类型、湿度、碾压机械性能等因素确定。

2. 碾压遍数应通过现场试验确定，以达到坝体设计要求的压实度为目标。

3. 碾压过程中，应根据实际情况调整碾压遍数，确保坝体质量。

三、碾压速度

1. 碾压速度应根据碾压机械性能、土石料类型和湿度等因素确定。

2. 碾压速度一般控制在3-5公里/小时，特殊情况可适当调整。

3. 碾压速度应保持稳定，确保压实效果均匀。

四、土石料质量

1. 土石料应符合坝体设计要求，包括粒径、湿度、强度等指标。

2. 料场选址应充分考虑料源质量、供应能力和运输距离等因素。

3. 料场开采、运输和储存过程中，应采取措施防止土石料质量受损。

五、施工工艺

1. 坝体施工应遵循“自下而上、分层压实”的原则。

2. 每层土石料压实后，应进行沉降量检测，确保达到设计要求。

3. 施工过程中，应根据实际情况调整施工工艺，确保坝体质量。

六、质量控制与验收

1. 施工过程中，应定期对碾压遍数、碾压速度、土石料质量等参数进行检测。

2. 施工完成后，应进行坝体质量验收，包括压实度、渗透性等指标。

3. 验收不合格的坝体应及时整改，直至达到设计要求。

综上所述，碾压式土石坝施工标准涉及多个方面，施工过程中应严格遵循相关规范，确保坝体质量。同时，施工单位应加强质量控制与验收，确保工程安全、可靠。

土石坝施工：碾压技术规范

简介

本文档旨在介绍土石坝施工中的碾压技术规范。碾压是土石坝施工中常用的一种技术手段，通过使用碾压机械对坝体进行压实，提高坝体的稳定性和承载能力。本文档将详细介绍碾压技术的要求和规范。

碾压机械选择

在进行土石坝碾压施工时，应根据实际情况选择适合的碾压机械。机械选择应考虑以下因素：

- 坝体土石性质：根据不同土石的特性选择合适的碾压机械，包括振动碾压机、压路机等。

- 施工环境条件：考虑施工现场的地形、空间限制等因素，选择适合的机械尺寸和型号。

- 施工效率要求：根据工期和施工规模，选择能够满足施工效率要求的机械。

碾压操作规范

在进行碾压施工时，应遵守以下操作规范：

1. 施工前准备：清理施工区域，确保碾压机械能够顺利操作，包括清除障碍物、确保施工道路平整等。

2. 施工顺序：按照设计要求和施工计划确定碾压的顺序，从上游向下游逐层施工。

3. 碾压强度：根据设计要求和土石性质，控制碾压强度，避免过度压实或不足压实。

4. 碾压次数：根据土石的稳定性要求，进行适当的碾压次数，确保坝体的稳定性。

5. 施工速度：根据机械性能和施工效率要求，控制碾压速度，避免过快或过慢对施工质量的影响。

6. 碾压面积：根据机械尺寸和施工要求，控制每次碾压的面积，确保均匀压实。

质量控制要求

为确保施工质量，应进行以下质量控制措施：

1. 碾压记录：对每次碾压进行记录，包括碾压机械型号、碾压次数、施工速度等信息。

2. 碾压检测：通过碾压后的坝体密实度检测，评估碾压效果，确保达到设计要求。

3. 碾压巡视：定期对施工区域进行巡视，发现问题及时处理，确保施工质量。

安全注意事项

在进行碾压施工时，应注意以下安全事项：

1. 碾压机械操作人员应熟悉机械使用方法和操作规程，并佩戴必要的安全装备。

2. 确保施工区域周围没有人员和障碍物，确保施工安全。

3. 定期对碾压机械进行维护保养，确保机械的正常运行和安全性。
