光伏站电力监控系统介绍

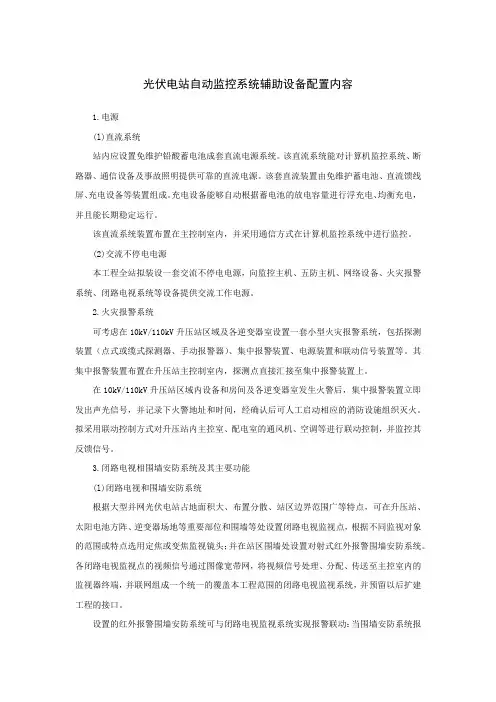

光伏电站自动监控系统辅助设备配置内容

1.电源

(l)直流系统

站内应设置免维护铅酸蓄电池成套直流电源系统。该直流系统能对计算机监控系统、断路器、通信设备及事故照明提供可靠的直流电源。该套直流装置由免维护蓄电池、直流馈线屏、充电设备等装置组成。充电设备能够自动根据蓄电池的放电容量进行浮充电、均衡充电，并且能长期稳定运行。

该直流系统装置布置在主控制室内，并采用通信方式在计算机监控系统中进行监控。

(2)交流不停电电源

本工程全站拟装设一套交流不停电电源，向监控主机、五防主机、网络设备、火灾报警系统、闭路电视系统等设备提供交流工作电源。

2.火灾报警系统

可考虑在10kV/110kV升压站区域及各逆变器室设置一套小型火灾报警系统，包括探测装置（点式或缆式探测器、手动报警器）、集中报警装置、电源装置和联动信号装置等。其集中报警装置布置在升压站主控制室内，探测点直接汇接至集中报警装置上。

在10kV/110kV升压站区域内设备和房间及各逆变器室发生火警后，集中报警装置立即发出声光信号，并记录下火警地址和时间，经确认后可人工启动相应的消防设施组织灭火。拟采用联动控制方式对升压站内主控室、配电室的通风机、空调等进行联动控制，并监控其反馈信号。

3.闭路电视相围墙安防系统及其主要功能

(l)闭路电视和围墙安防系统

根据大型并网光伏电站占地面积大、布置分散、站区边界范围广等特点，可在升压站、太阳电池方阵、逆变器场地等重要部位和围墙等处设置闭路电视监视点，根据不同监视对象的范围或特点选用定焦或变焦监视镜头；并在站区围墙处设置对射式红外报警围墙安防系统。各闭路电视监视点的视频信号通过图像宽带网，将视频信号处理、分配、传送至主控室内的监视器终端，并联网组成一个统一的覆盖本工程范围的闭路电视监视系统，并预留以后扩建工程的接口。

设置的红外报警围墙安防系统可与闭路电视监视系统实现报警联动：当围墙安防系统报警时，主控室的闭路电视监视器终端将自动切换为报警位置或区域的监视图像，并实现声响报警和显示报警位置的名称。

监控系统运行规程

第一节 概述 1 概述

1.1 后台监控系统概述

1.1.1 全站监控系统是特变南京智能电气生产的变电站综合自动化保护监控系统，用于完成

光伏电站所有信息的最终处理、显示和监测，对开关站一次、二次设各进行控制，以及运行

历史信息的检索查询。 1.1.2 系统模块包括：数据库配置程序，通讯机配置程序，HMI人机界面，组态图形编辑器，

报表、棒图和曲线图的生成，事故追忆，语音告警，远程系统维护等。 1.1.3 升压站监控系统采用以计算机为基础的开放式分层分布系统结构，由站 (主) 控层和

间隔层以及网络设备构成，可以接受来自电力调度中心的控制调节命令。站 (主) 控层设备

包括：主机/操作员工作站、远动工作站、站内通信工作站、GPS设备、网络设备等。 1.1.4 间隔层设备包括：10KV线路保护测控单元、10KV所用变保护测控单元、公用测控单

元等。间隔层各测控及保护设备直接与主控层的信息通信。 1.1.5 监控系统站控层和间隔层采用统一的计算机网络，网络结构为双以太网。

1.1.6 监控系统网络可通过远动工作站、双机切换、调制解调装置并按规定的远动规约实现

与省调、地调的点对点远动功能。 1.1.7 监控制系统实现与继电保护的数据通信，并能够采集与运行密切相关的继电保护硬接

点信号。 1.1.8 监控制系统能实现与电能计量终端设备进行数据通信，电能计量终端设备通过专网设

备实现与电力调度数据网的连接，且可通过专用通道实现与电能有关管理部门的数据通信。 1.1.9 计算机监控系统能与逆变器及汇流箱监控系统的集中监控装置实现数据通信。

1.1.10 站(主)控层负责协调和管理间隔层设备的工作，记录和计算整个开关站的运行信息，

并把经过处理的数据存入数据库中，完成开关站远方监视和调度控制等功能，其具体功能如

下： (1) 数据采集和处理

监控系统通过测控装置实时采集模拟量、开关量等信息量，对所采集的输入量进行数字滤波、有效性检查、工程值转换、故障判断、信号接点抖动消除等加工。从而产生出可供应用的电流、电压、有功功率、无功功率、电能量、功率因数等各种实时数据，供数据库更新。同时，

光伏电站远程视频监控系统解决方案

随着能源消费不断上升和环境污染问题的日益严重，光伏发电作为一种可再生、清洁、环保的能源形式，越来越受到人们的青睐。在光伏电站建设中，建设高效、便捷、科技化的视频监控系统是必不可少的一环。

目前，光伏电站远程视频监控系统已经越来越成熟，通过监控系统可以实时监控光伏电站内部的各项工作，包括电站整体运行状态、逆变器状态、组串电压和电流等技术参数的实时监测。这些监测数据可以为电站的有效维护提供有力的保障，确保电站安全稳定地运行。

光伏电站远程视频监控系统的解决方案包括以下几个方面：

一、远程监控系统的建设

光伏电站的远程监控系统建设是保障光伏电站远程电力监控、异常报警、操作指导及分析预测、对应短时间内采取措施解决问题以及协调各个设备互联互通的关键基础设施。

远程监控系统建设的关键包括网络设备、交换设备、安全设备、服务器设备、存储设备、监控探头设备、监控软件等，要充分考虑设备品质、设备效率、设备防护、设备运行维护等。 二、远程监测管理平台

远程监测管理平台是指将所有设备状态、实时监测由云服务器、网络平台进行统一的管理。包括系统监控设备、逆变器、电池组、清洗车等在内的监测设备均可通过该平台对其进行一站式监控，也可实现数据实时查询统计分析、状况分析等常规功能，轻松实现大量数据的高清晰度显示。

三、设备管理系统

设备管理系统负责设备的在线状态监测、故障报修、在线参数配置、设备远程升级等功能。

通过设备管理系统，光伏电站的监测设备能够实现全面的设备协议解决方案、完全的远程升级和维护、模块化的交互接口等，提供稳定性高、功能强大的设备在线维护和远程升级能力。

以上是光伏电站远程视频监控系统解决方案的主要内容，这种监控系统在光伏电站建设中快速得到应用，为光伏电站的能源生产注入了新的活力，为环保事业和能源产业的发展注入新的动力。(1042字)

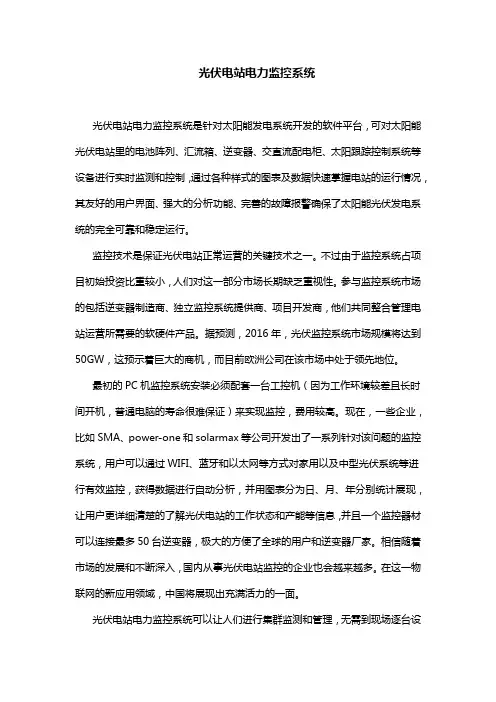

光伏电站电力监控系统

光伏电站电力监控系统是针对太阳能发电系统开发的软件平台，可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，通过各种样式的图表及数据快速掌握电站的运行情况，其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。

监控技术是保证光伏电站正常运营的关键技术之一。不过由于监控系统占项目初始投资比重较小，人们对这一部分市场长期缺乏重视性。参与监控系统市场的包括逆变器制造商、独立监控系统提供商、项目开发商，他们共同整合管理电站运营所需要的软硬件产品。据预测，2016年，光伏监控系统市场规模将达到50GW，这预示着巨大的商机，而目前欧洲公司在该市场中处于领先地位。

最初的PC机监控系统安装必须配套一台工控机（因为工作环境较差且长时间开机，普通电脑的寿命很难保证）来实现监控，费用较高。现在，一些企业，比如SMA、power-one和solarmax等公司开发出了一系列针对该问题的监控系统，用户可以通过WIFI、蓝牙和以太网等方式对家用以及中型光伏系统等进行有效监控，获得数据进行自动分析，并用图表分为日、月、年分别统计展现，让用户更详细清楚的了解光伏电站的工作状态和产能等信息，并且一个监控器材可以连接最多50台逆变器，极大的方便了全球的用户和逆变器厂家。相信随着市场的发展和不断深入，国内从事光伏电站监控的企业也会越来越多。在这一物联网的新应用领域，中国将展现出充满活力的一面。

光伏电站电力监控系统可以让人们进行集群监测和管理，无需到现场逐台设备查看状况，更有利于进行数据汇总、生成曲线、数据分析，网络监控更加便于人们进行远程管理，大量节约人力成本。

光伏电站一般建设在屋顶或者偏僻的地区，现场查看不是很方便，而且发电的数量直接和经济效益挂钩，因此光伏监控有利于人们及时发现并解决问题。特别是网络远程监控，可以通过手机、邮件等方式通知管理者，第一时间发现问题，并通过远程查看数据来判断问题的原因。因此，光伏电站监控系统将成为人们管理光伏电站的必备工具。
