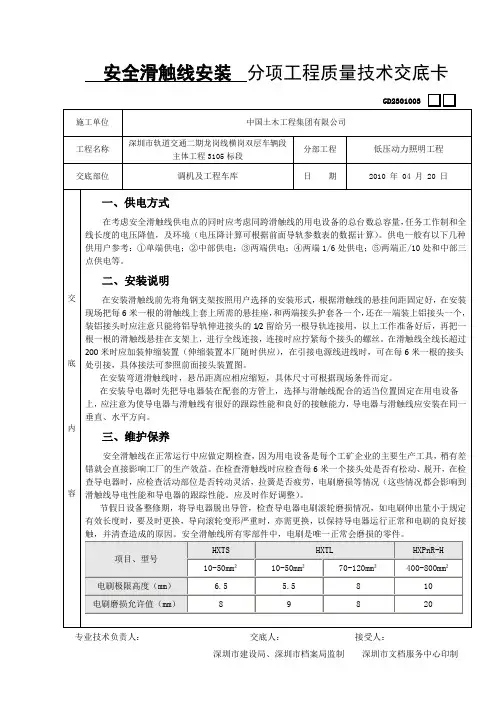

AQHX安全滑触线的安装与维护(2008-07-26 09:22:52)
标签：财经
AQHX安装方法洛阳前卫滑触线公司
滑线安装支架结构的确定
1.水泥梁安装支架为“T”字形（如图2）
支架尺寸的确定和安装应保证集电器方钢不会与水泥梁及牛腿发生干涉，方钢不会与安装支架发生干涉。
2.钢结构安装支架（如图3）所示
支架焊接与钢梁上，同时要求支架尺寸及安装应保证集电器方钢与钢梁及安装支架不会发生干涉。
3.电动悬挂吊车安装支架采用（如图4）所示
支架焊接与工字钢轨道上，支架尺寸应保证滑线及集电器方钢与用电设备轮子吊板和配电箱不会发生干涉。
4.对含有弧段的单轨电动葫芦安装支架
支架焊接于工字钢轨道上。
支架尺寸要求应保证滑线及集电器方钢与用电设备轮子吊板和配电箱不会发生干涉，滑线与工字钢吊夹不会发生干涉。
AQHXI滑线采用（图5）安装形式时，导线在滑线塑料槽口处不一定断开。
滑线的安装
AQHXI滑线的安装
1.塑料槽的拼接
将塑料槽口同向，两端槽子端口对齐
a.侧夹板连接：将两块侧夹板夹于塑料槽接口处，按照侧夹板上的孔配钻，钻头为5.2mm，在塑料槽中加嵌入塑料绝缘片（三线槽插中间一个，四线槽插中间两个）配钻后，用螺栓将其紧固。
b.上夹板连接：将塑料槽子中间槽插入塑料绝缘片，在滑线槽背面的安装槽内插入上夹板，两段滑线槽口对齐后，紧固上夹板螺母。
对于弧段线槽的连接要采用此法。
2.连接器/供电器的安装
将滑线塑料槽（三线为中间一个，四线为中间两个）穿线槽底面去掉长10mm，将连接器/供电器插入滑线槽端口。
注意：连接器/供电器上的小筋应插入滑线槽之内，否侧会影响集电器的运行。
60A、100A铜线可从连接器/供电器中穿过，150A铜线必须在此断开。
3.铜导线的安装
对于滑线较短的，可将铜线端部倒角，去毛刺，一人放线，一人将导线穿入滑线槽即可。
对于滑线较长或穿线较费力的可将铜导线穿入端作处理，用细钢丝作成环形套在其上，插入滑线槽。
一人放线，一人插入，一人拉钢丝穿线。
穿铜线时，在导线头过滑线槽接口处应避免绝缘片或滑线槽口顶住导线，在过连接器/供电器时，应将导线进入铜夹之间，导线若需要在连接器/供电器处断开，应将导线长于滑线槽30mm（连接器/供电器的接口长为60mm）。
导线端部搓平。
倒角，去毛刺。
导线在滑线端部应长于滑线槽约20mm，向滑线槽开口相反方向折成钩形，并套上端盖。
4.悬挂的安装
a.菱形悬挂可予先安装于角钢支架（如图17）。
b.上悬挂应在塑料槽连接之前，根据支架间距，确定每段塑料槽上的悬挂个数，予先穿在滑线背部的安装槽内（如图18）。
5.滑线的吊装
a.起吊：用绳子拴在滑线槽上，拉起至安装支架，若为保障滑线接口的安全，可在其接口处用木板夹住拴牢，滑线在起吊时应同步、平稳。
b.安装：当悬吊为菱形片悬吊时，把菱形片经槽子背部开口推入槽内，顺时针旋转菱形片，且让方垫卡在槽子开口处（如图17），螺栓穿入支架螺栓孔，手力拧紧螺母。
当悬吊为上悬吊时，把螺栓穿入支架安装孔，手力拧紧螺母。
c.分段安装的对接：对于在连接器/供电器处断开的滑线，此时按照连接器/供电器的安装方法对接，保障导线端头位于连接器/供电器的中间位置并轻轻相触，拧紧连接器/供电器背面紧固螺钉及锁紧螺母，并盖上后盖。
d.滑线的调整：从滑线一端调整滑线至移动用电设备为一统一尺寸，并拧紧螺母。
e.连接供电器供电导线与电源导线（暂勿通电）。
维护保养和常见故障处理
维护保养
1.根据设备容量，设备负荷、环境温度、线路长度合理选择产品规格并留有余量。
2.同一相采用双集电器时，注意不得发生相间短路。
3.避免撞击，踩踏滑线或集电器。
4.定期观察集电器碳刷磨损情况，并及时更换。
更换时，先断开电源，拔出旧碳刷总
成，插入新碳刷总成，重新接通电源。
5.对于槽口朝向水平安装的滑线应定期清理槽内积尘。
6.检查集电器弹簧是否疲劳，若压力不足，应及时更换弹簧。
7.在连接器/供电器处断开的滑线，检查铜线接口是否移位，并及时调整接口，旋紧紧
定螺钉和锁紧螺母。
8.导线各连接处应定期检查紧固螺钉是否松动，接口是否发生锈蚀。
若出现上述问题应及时处理。
