常见电子元器件大全

常见电子元器件封装元件封装是指实际元件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念.因此不同的元件可共用同一元件封装，同种元件也可有不同的元件封装。像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电源稳压块78和79系列TO－126H和TO-126V

场效应管和三极管一样

整流桥D－44D－37D－46

单排多针插座CONSIPn(n为针脚个数)

双列直插元件（集成块）：DIP8-DIP40,其中８－４０指有多少脚，８脚的就是DIP8

石英晶体振荡器XTAL1

运放OP07

电阻：RES1，RES2，RES3，RES4封装属性为axial系列AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4/0.3

添片的有0603080510051206

无极性电容：cap;封装属性为RAD-0.1到rad-0.4

电位器：VRpot1,pot2；封装属性为vr-1到vr-5

发光二极管：ledRB.1/.2

二极管：DIODE封装属性为diode-0.4(小功率）diode-0.7(大功率）其中0.4-0.7指二极管长短，一般用DIODE0.4

三极管：TOIGBTNPN常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）

电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v

整流桥：BRIDGE1,BRIDGE2:封装属性为D系列（D-44，D-37，D-46）

瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1

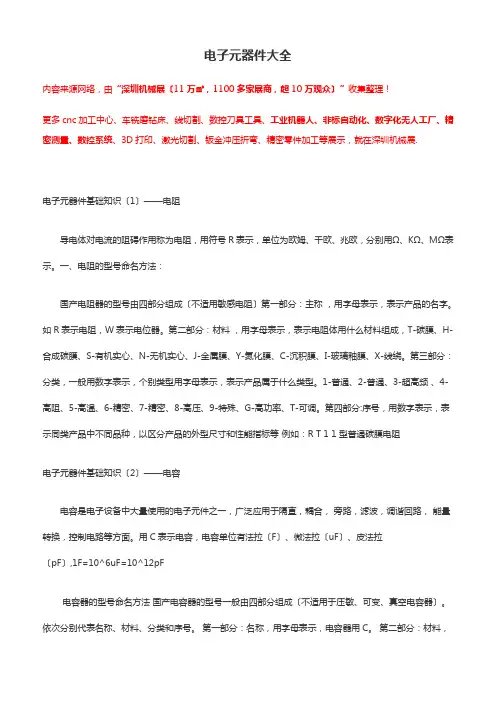

电子元器件大全

内容来源网络，由“深圳机械展〔11万㎡，1100多家展商，超10万观众〕”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

电子元器件基础知识〔1〕——电阻

导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法：

国产电阻器的型号由四部分组成〔不适用敏感电阻〕第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻

电子元器件基础知识〔2〕——电容

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合， 旁路，滤波，调谐回路， 能量转换，控制电路等方面。用C表示电容，电容单位有法拉〔F〕、微法拉〔uF〕、皮法拉〔pF〕,1F=10^6uF=10^12pF

电容器的型号命名方法 国产电容器的型号一般由四部分组成〔不适用于压敏、可变、真空电容器〕。依次分别代表名称、材料、分类和序号。 第一部分：名称，用字母表示，电容器用C。 第二部分：材料，

用字母表示。 第三部分：分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。 用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

电子元器件基础知识

电子元器件基础知识（1）——电阻

导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法：

国产电阻器的型号由四部分组成（不适用敏感电阻）

第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。

第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻

二、电阻器的分类

1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数

1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级

3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

常用电子元器件大全

一、电阻器

1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。

3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。

二、电容器

1. 无极性电容器：如陶瓷电容器、聚脂电容器等。

2. 有极性电容器：如电解电容器、钽电容器等。

3. 可变电容器：如空气可变电容器、真空可变电容器等。

三、电感器

电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。常见电感器类型如下：

1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。

2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。

3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。

四、二极管

1. 整流二极管：如硅整流二极管、肖特基二极管等。

2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。 3. 发光二极管：如普通LED、红外LED等。

五、晶体管

晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。常见晶体管类型如下：

1. 双极型晶体管（BJT）：如NPN型、PNP型等。

2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。

3. 达林顿晶体管：具有高放大倍数的晶体管。

六、集成电路（IC）

1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。

2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。

3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。

七、传感器

传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。

1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。

2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。

3. 压力传感器：用于测量气体或液体的压力。
