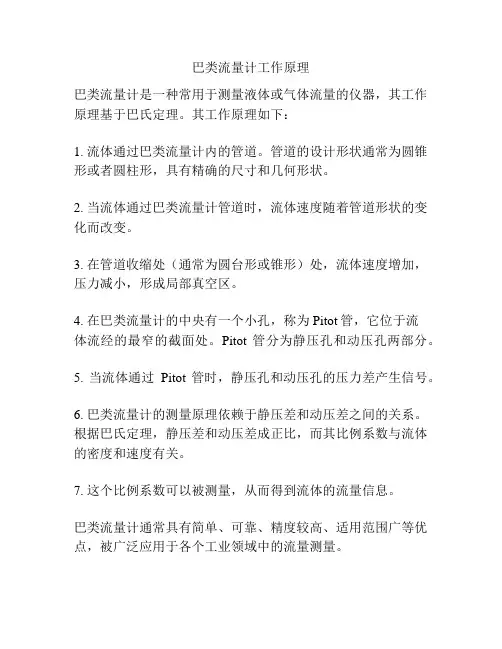

巴类流量计工作原理
巴类流量计是一种常用于测量液体或气体流量的仪器,其工作原理基于巴氏定理。
其工作原理如下:
1. 流体通过巴类流量计内的管道。
管道的设计形状通常为圆锥形或者圆柱形,具有精确的尺寸和几何形状。
2. 当流体通过巴类流量计管道时,流体速度随着管道形状的变化而改变。
3. 在管道收缩处(通常为圆台形或锥形)处,流体速度增加,压力减小,形成局部真空区。
4. 在巴类流量计的中央有一个小孔,称为Pitot管,它位于流
体流经的最窄的截面处。
Pitot管分为静压孔和动压孔两部分。
5. 当流体通过Pitot管时,静压孔和动压孔的压力差产生信号。
6. 巴类流量计的测量原理依赖于静压差和动压差之间的关系。
根据巴氏定理,静压差和动压差成正比,而其比例系数与流体的密度和速度有关。
7. 这个比例系数可以被测量,从而得到流体的流量信息。
巴类流量计通常具有简单、可靠、精度较高、适用范围广等优点,被广泛应用于各个工业领域中的流量测量。

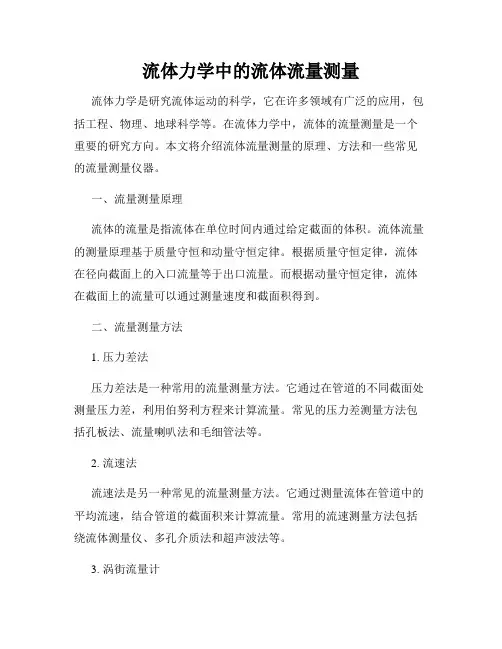

流体力学中的流体流量测量流体力学是研究流体运动的科学,它在许多领域有广泛的应用,包括工程、物理、地球科学等。
在流体力学中,流体的流量测量是一个重要的研究方向。
本文将介绍流体流量测量的原理、方法和一些常见的流量测量仪器。
一、流量测量原理流体的流量是指流体在单位时间内通过给定截面的体积。
流体流量的测量原理基于质量守恒和动量守恒定律。
根据质量守恒定律,流体在径向截面上的入口流量等于出口流量。
而根据动量守恒定律,流体在截面上的流量可以通过测量速度和截面积得到。
二、流量测量方法1. 压力差法压力差法是一种常用的流量测量方法。
它通过在管道的不同截面处测量压力差,利用伯努利方程来计算流量。
常见的压力差测量方法包括孔板法、流量喇叭法和毛细管法等。
2. 流速法流速法是另一种常见的流量测量方法。
它通过测量流体在管道中的平均流速,结合管道的截面积来计算流量。
常用的流速测量方法包括绕流体测量仪、多孔介质法和超声波法等。
3. 涡街流量计涡街流量计是一种基于涡街效应原理的流量测量仪器。
当流体通过涡街流量计时,涡街产生的涡街频率与流体的流速成正比。
通过测量涡街频率,可以准确地计算出流体的流量。
4. 电磁流量计电磁流量计是一种常用的流量测量仪器,它利用流体导电性对磁场的影响来测量流速。
当流体通过电磁流量计时,会产生感应电动势,根据感应电动势的大小可以计算出流体的流量。
三、流量测量仪器1. 质量流量计质量流量计是一种直接测量流体质量流量的仪器。
它通过测量流体在单位时间内通过管道的质量来计算流量。
常见的质量流量计包括热式质量流量计和涡轮质量流量计等。
2. 体积流量计体积流量计是一种间接测量流体体积流量的仪器。
它通过测量流体在单位时间内通过管道的体积来计算流量。
常见的体积流量计包括涡轮流量计、液体燃气流量计和涡街流量计等。
3. 超声波流量计超声波流量计利用超声波在流体中传播的特性来测量流速。
它通过在管道中发射超声波并接收回波,根据回波时间和频率来计算流速和流量。
流量测量的测量方法流量是指单位时间内通过某一断面的液体、气体或固体的物质质量或体积。
流量测量是工业生产、环境保护以及科学研究中常用的一项重要技术手段。
本文将介绍流量测量的常见方法,包括物质质量法、容积法、速度法和压差法等。
物质质量法是通过测量单位时间内物质通过系统的质量来进行流量测量。
常用的物质质量法包括称量法和重力计法。
称量法利用电子天平等设备,将需要测量的物质放置在称量器上,通过称量器读数的变化来确定单位时间内物质的质量。
重力计法则是利用物质质量与引力大小成正比的原理,通过测量物质所受到的引力来确定其质量。
容积法是通过测量单位时间内通过系统的物质体积来进行流量测量。
容积法的测量原理基于单位时间内流过的物质体积与流速之间的关系。
常用的容积测量设备包括溢流罐、流量计等。
溢流罐是通过测量物质溢出时的体积来确定流量,其工作原理是物质在容器内堆积至一定高度时,通过溢流口流出容器并收集溢出物质,再通过测量收集物质的体积来确定流量。
流量计则是利用管道内物质流过的体积与测量装置之间的差压来进行流量测量。
速度法是通过测量物质流过管道或传感器的速度来进行流量测量。
速度法测量的基本原理是根据物质流动时其与传感器之间的速度差来确定流量。
常用的速度法测量设备包括涡街流量计和超声波流量计等。
涡街流量计通过测量物质流动时产生的涡旋频率来确定流速和流量。
超声波流量计则是利用超声波在物质中传播的速度与流速之间的关系,通过测量超声波的传播时间来确定流速和流量。
压差法是通过测量单位时间内流经系统的物质引起的压差来进行流量测量。
常用的压差法测量设备包括差压计和流量计等。
差压计的工作原理是通过测量流体流经管道时引起的差压来确定流量。
流量计是利用差压和流体的物性参数之间的关系,通过测量差压和相关物性参数来确定流量。
综上所述,流量测量有多种方法,包括物质质量法、容积法、速度法和压差法等。
选择合适的测量方法需要考虑测量对象的特性、测量精度要求以及测量环境等因素。
流体管道压力流速流量测定实验龚红卫南京工业大学城建学院流体管道压力流速流量测定实验一实验目的二实验所用仪器量具三测定前的准备四测定内容五测定步骤一实验目的通过本实验要求掌握用毕托管与微压计来测量风管中风压风速和风量的方法并了解微压计的工作原量基本构造和使用方法学会使用机械风速仪和热电风速仪二实验所用仪器量具 1.毕托管标准普通 2.倾斜式或补偿式微压计 3.风速仪 4.温度计0℃50℃ 5.气压计 6.钢卷尺卡尺三测定前的准备 1.选择测定断面测定断面原则应选在气流均匀而稳定的直管段上离开产生涡流的局部构件有一定的距离以免受局部阻力的影响即按气流方向在局部阻力之后大于或等于4倍管径或矩形风管大边尺寸在局部阻力之前大于15倍管径或矩形风管大边尺寸的直管段上如图1当条件受到限制时距离可适当缩短但也应使测定断面到前局部构件的距离大于测定断面到后局部构件的距离同时应适当增加测定断面上测点的数目风管测定断面位置图 2.确定断面内的测点 1矩形风管断面没测点的位置 2圆形风管断面测点的位置在圆形风管内测量平均流速时应根据管径的大小将断面划分为若干个面积相等的同心环每个圆环测量四个点且这四个点必须位于互相垂直的两直径上在相互垂直的直径上应开两个测孔如右图测定断面上所划分的圆瑨数目见下表圆形风管测点圆环数及测点数各测点距风管中心距离可按下式计算四测定内容 1.风管内风压的测定根据流体力学理论知道对不可压缩流体在管内任意断面上的全压等于其静压与动压之和则动压等于全压与静压之差由此原理并根据倾斜式微压计的测压原理欲测风管断面上的全压静压和动压可按如图5进行连接由上页图5可看出毕托管是测量风压的一次仪表它作用把风管内的压力传递出来而微压计则是用来显示风压大小的二次仪表测定前根据测定断面是处于通风机的吸入段还是压出段将毕托管与微压计正确加以连接然后根据计算出的测点位置依次进行测量测量时将多向阀手柄板向测量位置在测量管标尺上即可读出液柱长度再乘以倾斜测量管所固位置上的仪器常数K值即得所测压力值mmH20 测定断面上的平均静压Pj平均全压Pq可按下式计算 1234式中的n为断面上测点总数在测量动压时有时会碰到某些测点的读数为零值或负值的情况这表明该断面上气流很不稳定产生了涡流但通过该断面的流量并没改变在计算平均动压时宜将负值当作零值处理但测点的总数应为动压为负值及零值在内的全部测点五测定步骤谢谢龚红卫 sanwencom 图1 1风机 2测定断面a为风管的大边 d为风管直径在测定断面的内各点的气流速度是不相等的因此应选择有代表性的测点在测定断面内确定测点的位置和数目主要决于风管断面形状和尺寸在矩形风管内测量平均流速时可将断面划分为若干个面积相等的小截面并使各小截面尽可能接近正方形其面积不大于005m2小截面的边长为200250mm最好取小于220mm测定位于各小截面的中心处如下图图2矩形截面内的测点位置示意图图3 圆形截面内的测点位置图4三个圆环时测点位置示例图 3 图4 风管直径< 200 200~400 400~600 600~800 800~1000 > 1000圆环数个 3 4 5 6 8 10 测点数 12 16 20 24 32 40 式中R 风管的半径mm Rn风管中心到第n环测点的距离mm n 从风管中心算起圆环的顺序号m 风管断面所划分的圆环数为了使一时确定测方便可将测点到风管中心的距离换算成测点到管壁即测孔的距离KR如图3K为倍数见后页表格式1 圆环上的测点到管壁的距离K值5 005 016 029 045 068 132 155 171 184 195 测点编号3461 009 006 004 2 029 021 013 3 059 039 024 4 141 065 035 5 171 135 050 6 191 161 017 7 179 129 8 194 150 9 165 10 176 11 187 12 196 图5 皮托管与倾斜微压计的连接方法式1 当动压值相差太大时测量断面上的平均动压Pd通常按均方根动压求得若各测点动压值相差不大可用动压的算术平均值计算式2 式4 式3 1平均风速的计算Vp 知道测定面上的平均动压后则测定断面上的平均风速可按下式计算 ms 式 5 5式中γ液体压差计所用液体的容重Nm3 γ流动气体本身的容重Nm3 φ经实验校正的流速系数一般取1hr 液柱差 m 2.风管内风量的确定由于流动气体本身的密度kgm3 φ 1 ms 则式6 在常温条件下大气压760mmHg柱式中 Pd 平均动压mmH2O 式7 如果所测温度是非常温应按下式计算空气的密度可按下式计算 Kgm3 式8 式中Pa大气压力kgm2 ta环境温度℃ R空气常数R 294 kgmkg℃ρa非常温条件下空气密度kgm3 应注意当风管风速小于2ms时采用热球风速仪直接测量风管截面上的平均风速然后取其算术平均值作为该断面的平均风速 2风管风量的确定 m3h 式9 式中 F 风管截面积m2 Vp 平均风速ms 1.熟悉测量风压仪器的使用方法及注意事项检查测定断面位置是正确用内径卡尺测量风管的直径D及大边长A 2.根据测定断面上已开好的测孔将毕托管与微压计正确地加以连接并算出各测点到管壁的距离用胶布或调节环标示在毕托管上将毕托管装在测架上 3.启动风机分别在测定断而后水平或垂直方向上测出各测点的全压静压和动压并记录在对应表格上页中 4.第一次测定完毕后用调节阀改变风量重复几次每调节一次风量在测定前后都要用温度计读出气流的温度取其平均值同时测出大气压力求空气密度 5.关闭风机整理好仪器并计算测定结果管道内风速风压风量测定记录计算表日期大气压 Pa空气温度℃风管直径或大边长 mm面积 m2 测定次数测点全压值 Pq 静压值Pj 动压值 Pd 常用仪器平均动压平均风速风量 mmH2O mmH2O mmH2O k Pdp mmH2O Vp ms L m3h。
