常用电子元器件

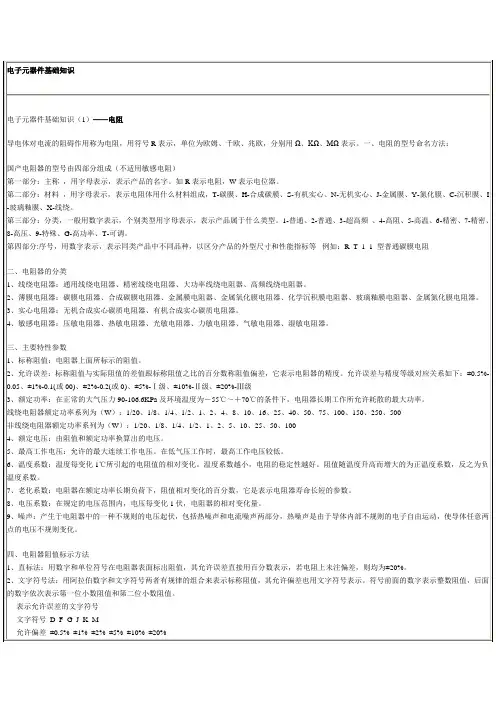

电子元器件基础知识

电子元器件基础知识（1）——电阻

导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法：

国产电阻器的型号由四部分组成（不适用敏感电阻）

第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。

第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻

二、电阻器的分类

1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数

1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级

3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

常用电子元器件大全

一、电阻器

1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。

3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。

二、电容器

1. 无极性电容器：如陶瓷电容器、聚脂电容器等。

2. 有极性电容器：如电解电容器、钽电容器等。

3. 可变电容器：如空气可变电容器、真空可变电容器等。

三、电感器

电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。常见电感器类型如下：

1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。

2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。

3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。

四、二极管

1. 整流二极管：如硅整流二极管、肖特基二极管等。

2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。 3. 发光二极管：如普通LED、红外LED等。

五、晶体管

晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。常见晶体管类型如下：

1. 双极型晶体管（BJT）：如NPN型、PNP型等。

2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。

3. 达林顿晶体管：具有高放大倍数的晶体管。

六、集成电路（IC）

1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。

2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。

3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。

七、传感器

传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。

1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。

2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。

3. 压力传感器：用于测量气体或液体的压力。

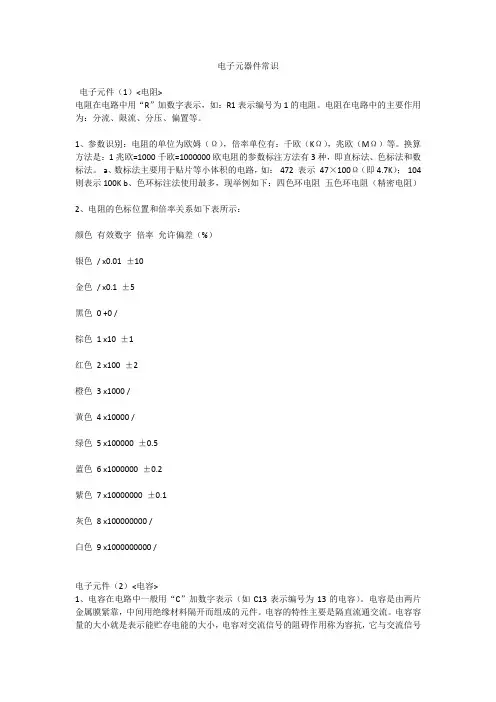

电子元器件常识

电子元件（1）

电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如： 472 表示 47×100Ω（即4.7K）； 104则表示100K b、色环标注法使用最多，现举例如下：四色环电阻 五色环电阻（精密电阻）

2、电阻的色标位置和倍率关系如下表所示：

颜色 有效数字 倍率 允许偏差（%）

银色 / x0.01 ±10

金色 / x0.1 ±5

黑色 0 +0 /

棕色 1 x10 ±1

红色 2 x100 ±2

橙色 3 x1000 /

黄色 4 x10000 /

绿色 5 x100000 ±0.5

蓝色 6 x1000000 ±0.2

紫色 7 x10000000 ±0.1

灰色 8 x100000000 /

白色 9 x1000000000 /

电子元件（2）

1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102PF=1000PF 224表示22×104PF=0.22

常用电子元器件大全

电子元器件指的是电子设备中所使用的各种电子部件，也是电子产品的核心组成部分。随着科技的不断发展，电子元器件的种类也日益增多，覆盖了各个领域。本文将介绍一些常见的电子元器件，以帮助读者更好地了解和应用电子技术。

一、半导体器件

1. 二极管（Diode）：具有单向导电性质的半导体器件，广泛应用于整流、开关、稳压等电路中。

2. 晶体三极管（Transistor）：是一种具有放大、开关等功能的半导体器件，被广泛用于集成电路、放大电路等领域。

3. 场效应晶体管（FET）：也是一种常见的半导体器件，适用于高频放大、开关等电路。

4. 可变电容二极管（Varactor Diode）：具有可变电容的二极管，常用于无线电频率调谐电路。

二、电容器

1. 固定电容器：用于存储电荷和稳定电压的电子元件，常见的有电解电容器、陶瓷电容器等。

2. 可变电容器：具有可调节电容值的电子元件，可用于调谐电路、滤波电路等。 3. 互感器：由两个或多个线圈绕制而成，能够在不同线圈之间传递电能和信号。

三、电阻器

1. 固定电阻器：具有恒定电阻值的电子元件，被广泛应用于电路中的限流、限压、分压等功能。

2. 可变电阻器：通常由可调节的滑动活塞或转轴来改变电阻值，用于调节电路中的信号或电流。

四、集成电路

集成电路（Integrated Circuit，IC）是在一块半导体材料上集成了数百至数百万个电子元件的微小电路。常见的集成电路有以下几种类型：

1. 数字集成电路（Digital IC）：用于数字信号处理和逻辑运算等。

2. 模拟集成电路（Analog IC）：用于处理模拟信号，如放大、滤波、调制等。

3. 混合集成电路（Mixed Signal IC）：结合数字和模拟电路的功能，常用于通信、控制等应用。

五、传感器

传感器是将感知信号（如光、温度、压力等）转换为可用电信号的装置。常见传感器有以下几种：
