施工总平面图布置

施工总平面图布置

施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

一、布置说明

1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。

2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。

3、保证不中断现况交通，便于施工物流的进出及内部循环。

4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。

5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。

6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。

7、合理布置路线、现场供水和供电。

8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。

9、施工临时用水、用电安装要用合乎规范要求的变电器和配电

箱、水表和阀门。

10、施工总平面布置图附后。

二、临时设施 在本工程的施工现场布置中，我们充分考虑到现场实际情况。本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。

1、施工现场围护

(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl标准加工制作宣传标语，树立企业文明、环保形象。

附注：项目部大样图

本合同段项目部驻地设在K2633+000路线右侧40米处，占地面积2200平方米。各专业施工队就近租用民房作为工人宿舍。用电设施找业主协商解决，本工程临时设施严格按照《广东省建筑工程文明施工检查评分细则》及《建筑工程安全检查标准》中标准进行搭设.项目部采用钢排栅全封闭式管理，采用定型轻质组合板房.施工现场给排水等由甲方安排指定接通.生活污水统一在生活区外设的化粪池处理后再排入污水管道，做到文明施工. 桩号起点：

K2632+460

材料库房

实

验

室

配电房 监理办公室 招待所 门卫 项目经理部

机械库 同兴路口跨线桥 小榄工业大道路口跨线桩号终点：

K2635+765

会议室 项目办公项目办公

甲方休息项目办公 项目办公

项目部人员宿舍 项目办公

监理休息

民工宿舍 銓辉花木场

葵围桥

材料堆放场 生产房 桩号终点：

K2633+480 桩号起点：

K2634+725

小榄工业往中山

往顺德 中山市布隆花日用品有限公司 临时施工点

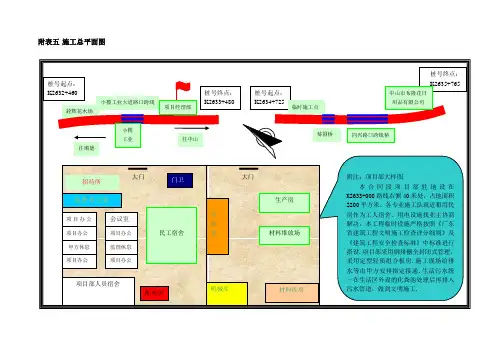

施工总平面图 附表五

第十章 施工总平面布置图

第一节 施工现场目前现状

普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。 该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。 现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通 一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发 电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调 动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的 条件。

第二节 施工总平面布置原则及依据

2.1 布置原则

为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应 综合考虑，平面布置原则确定如下：

1 依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平 面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。

2 方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。

3 施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。

4 按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干 扰。5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度

的减少场内运输，特别是减少场内二次搬运。

6 尽量避免对周围环境的干扰和影响。

7 采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。

8 符合施工现场卫生及安全技术要求和防火规范。

9 充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”

要求进行布置，满足绿色节能建筑要求。

10 在满足施工生产需要和西藏自治区政府有关规定的前提下，做到

“五化”:硬化、绿化、净化、亮化、美化。

2.2 布置依据

1 招标文件中对施工现场布置的有关要求。

2 现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。

3 总平面图、建筑平面图、立面图。

4 总进度计划及资源需用量计划。

5 总体部署和主要施工方案。

施工总平面布置原则及要求

施工总平面图

施工总平面图是拟建项目施工场地的总布置图。它按照和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容

(一)施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:

(1)施工用地范围，施工用的各种道路;

(2)加工厂、制备站及有关机械的位置;

(3)各种、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;

(4)行政管理房、宿舍、文化生活福利建筑等;

(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;

(6)机械站、车库位置; (7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置

许多规模巨大的，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则

(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据

1

(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。 (3)的建筑概况、、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
