施工总平面布置

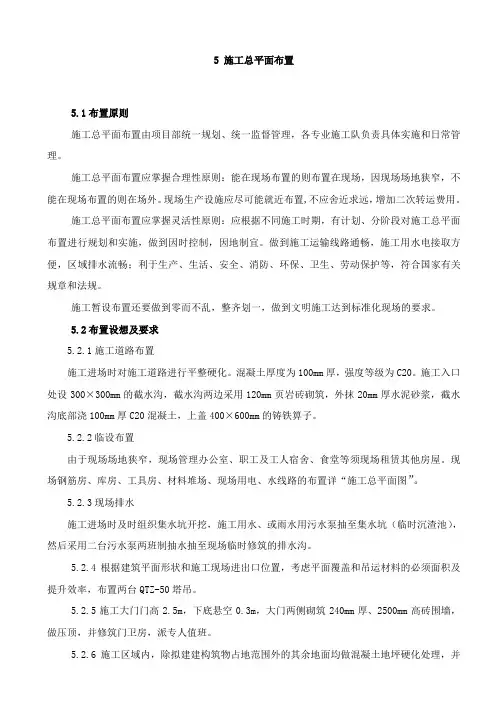

一、布置的基本原则
各施工场地的规划布置尽可能按照标书要求及业主提供的条件进行；其规模和容量按施工总进度及施工强度的需要进行规划设计；各施工场地及营地均按有关规范要求配置足够的环保及消防设施。布置时尽量在指定的红线以内布置，对必须占用线以外土地的部分，由我方自行解决。为了施工方便，我司在施工现场根据施工进展情况设置临设。
二、施工总平面布置的内容
施工总平面布置主要包括施工场地及工作面、生产及生活的辅助设施的布置。
1、施工场地及工作面
施工场地及工作面主要沿施工进度布置。
2、生产及生活辅助设施的布置
水泥石屑拌和站系统，钢筋、木材加工厂、机电车间、机修车间（含保养场）、材料仓库、材料堆放场、机械设备停放场、现场办公室、值班室和生活区等。
3、施工总平面布置图见附图

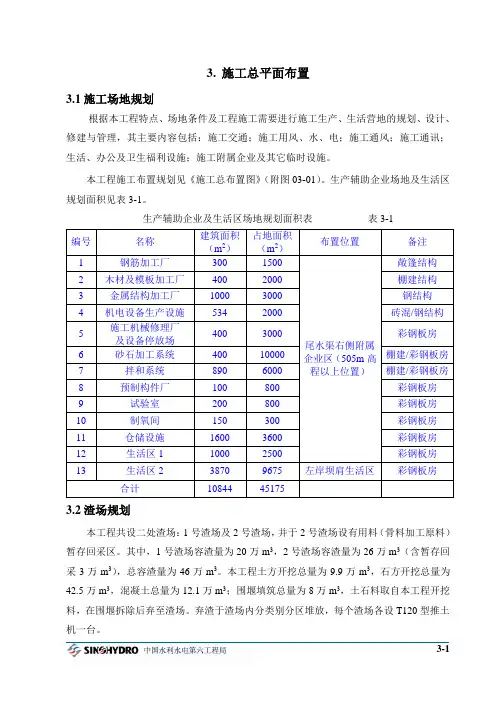

三、施工场地的规划与布置
1、施工道路布置
施工道路布置是工程施工的关键，其对工程施工进度和工程造价有重大影响。选择方案时，主要应满足运输强度的要求，并保证车辆行驶的安全，具有足够的宽度和设置调头会车场地。
该工程对外交通可经已有的公路。
该工程需外运土方，场内交通布置就显的极为重要。故布置时主要沿道路布施，并且道路边线距离开挖边线保证有2米的间隔。
施工中使用车辆较多，为保证施工进度和施工安全，施工中派专人现场指挥，疏导行车，减少运输中的相互干扰，保持交通的利用率。
2、辅助企业及生活福利设施的布置
布置主要施工临时设施。施工设备修理厂、停车厂及生活福利设施，辅助企业及钢筋加工厂、木材加工厂、材料堆放场等，部分设施可则分片布置，以便减少二次转运。主要生活区采用围护进行封闭式管理施工。
为活跃职工的文化生活，配备一些文娱活动设施，设职工文化室和宣传栏。
仓库的布置：为着使用及管理的方便，仓库布置于生活区傍侧。
机械维修厂：机械维修厂邻近停车场布置。机械修配车间承担机械的中小维修及保养任务，其规模按承修15t东风车能力设置。机电车间内设少量车床及机电设备，以加工模板拉筋及其它小型构件，其规模也按其功能要求设置。
中石、小石、砂堆放场地采用空心砖墙或75#浆砌块石砌筑作为分隔隔墙，以节约用地。
四、施工用水
根据工程指挥部安排，施工现场用水供水系统网，此水作为施工和生活用水，用DN100铸铁管接入混凝土搅拌站和附近各用水点供水。
现场用水主要考虑满足施工生产及消防用水量，生活用水因用量较小，故可计在不均匀用水系数所调节的范围内，不另列。
五、施工临时用电布置
1、电力线路
施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。
2、临时配电系统
（1）施工用电从总配电箱接出分电箱和开关箱，再由分配电箱和开关箱接至用电机具。大型机具直接从分电箱接出。
（2）临时用电安全技术规定：
编制依据：JGJ59-2011建筑施工安全检查标准，JGJ46-88施工现场临时用电安全技术规范。
需要变更临时用电施工组织设计内容时，由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实施，并补充有关图纸资料存档。
（3）建立临时用电安全技术档案，其内容为：
临时用电施工组织设计；
修改临时用电施工组织设计资料；
技术交底资料；
临时用电工程检查验收表；
电气设备的试、检验凭单和调试记录； 按地电阻测定记录表；
定期检（复）查表；（施工现场每月一次，分公司每季一次，并复查接地电阻值）。
电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。
机动车道、起重设备与外电线路间距应符合安全要求。
如施工现场不能满足规定时，应实施相应安全技术措施，增设屏障、遮栏、围栏或防护网，并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。
（4）保护接零、接地、防雷规定
施工现场的中点直接接地的电力线路中必须采用TN-S接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接。
下列施工用电设备不断电的外露导电部分应做保护接零；
电机、变压器、电器、照明器具，手持电动具的金属外壳；
电气设备传动装置金属部件；
配电屏与控制屏的金属框架；
室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
电力线路金属保护管、敷线钢索等。
保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时，保护零线截面应为10mm2，绝缘铜线或16mm2的绝缘铝线。 与电气设备相连接的保护零线应为截面不小于2.5mm2的多股绝缘铜线。
保护零线必须采用绿黄双色绝缘线，任何情况下不准用作负荷线。
