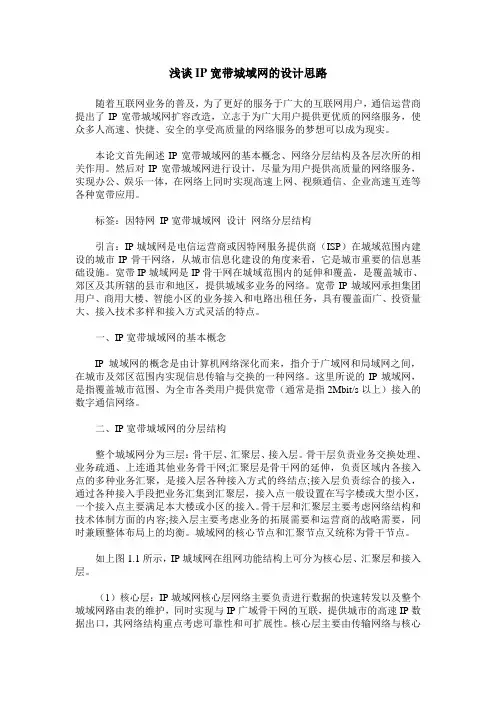

浅谈IP宽带城域网的设计思路
随着互联网业务的普及，为了更好的服务于广大的互联网用户，通信运营商提出了IP宽带城域网扩容改造，立志于为广大用户提供更优质的网络服务，使众多人高速、快捷、安全的享受高质量的网络服务的梦想可以成为现实。
本论文首先阐述IP宽带城域网的基本概念、网络分层结构及各层次所的相关作用。然后对IP宽带城域网进行设计，尽量为用户提供高质量的网络服务，实现办公、娱乐一体，在网络上同时实现高速上网、视频通信、企业高速互连等各种宽带应用。
标签：因特网 IP宽带城域网 设计 网络分层结构
引言：IP城域网是电信运营商或因特网服务提供商（ISP）在城域范围内建设的城市IP骨干网络，从城市信息化建设的角度来看，它是城市重要的信息基础设施。宽带IP城域网是IP骨干网在城域范围内的延伸和覆盖，是覆盖城市、郊区及其所辖的县市和地区，提供城域多业务的网络。宽带IP城域网承担集团用户、商用大楼、智能小区的业务接入和电路出租任务，具有覆盖面广、投资量大、接入技术多样和接入方式灵活的特点。
一、IP宽带城域网的基本概念
IP城域网的概念是由计算机网络深化而来，指介于广域网和局域网之间，在城市及郊区范围内实现信息传输与交换的一种网络。这里所说的IP城域网，是指覆盖城市范围、为全市各类用户提供宽带（通常是指2Mbit/s以上）接入的数字通信网络。
二、IP宽带城域网的分层结构
整个城域网分为三层：骨干层、汇聚层、接入层。骨干层负责业务交换处理、业务疏通、上连通其他业务骨干网;汇聚层是骨干网的延伸，负责区域内各接入点的多种业务汇聚，是接入层各种接入方式的终结点;接入层负责综合的接入，通过各种接入手段把业务汇集到汇聚层，接入点一般设置在写字楼或大型小区，一个接入点主要满足本大楼或小区的接入。骨干层和汇聚层主要考虑网络结构和技术体制方面的内容;接入层主要考虑业务的拓展需要和运营商的战略需要，同时兼顾整体布局上的均衡。城域网的核心节点和汇聚节点又统称为骨干节点。
浅析电信IP宽带城域网规划与建设
摘要：随着互联网的发展，IP网络逐渐地成为了电信网络的主流。作为电信运营商，为满足客户不断变化的需求，需要对其宽带城域网进行规划与建设。本文从宽带城域网的特点、规划与建设步骤、网络拓扑结构、路由协议及安全等方面进行分析，以期为电信运营商在宽带城域网规划与建设中提供参考。
关键词：电信、IP宽带、城域网、规划、建设
正文：
一、宽带城域网的特点
宽带城域网具有以下特点：
1. 网络范围广：覆盖面较大，涉及到城市甚至国家的多个地区。
2. 用户多样性：需满足对各种应用的需求，例如：视频、音频、网络游戏等。
3. 骨干网结构复杂：需支持多种不同的网络接入方式，例如：ADSL、FTTH、CATV等。
4. 服务质量要求高：需要满足低延迟、高速率等要求。
以上特点对网络规划与建设带来了一定的挑战。
二、宽带城域网规划与建设步骤
1. 网络需求分析
首先，需要进行网络需求分析。这一步骤有助于了解用户的实际需求，帮助规划网络。
2. 网络拓扑设计
在此基础上，进行网络拓扑设计。这一步骤需要考虑网络的覆盖范围、节点数量、骨干网络等因素。
3. 路由协议选择
选择适合网络的路由协议。不同的路由协议有着不同的优势和劣势，需要根据实际情况选择。
4. 安全策略制定
制定合理的安全策略。安全的宽带城域网需要对各种攻击有充分的预防和应对措施。
5. 网络实施
实施网络并进行监控。规划与建设后，还需要对网络进行监控和维护，以确保网络的稳定运行。
三、宽带城域网的网络拓扑结构
不同的网络拓扑结构有着不同的特点和优缺点，需要根据实际情况进行选择。
1. 星型拓扑
星型拓扑以中心节点为中心，对终端节点进行连接。这种拓扑结构适用于节点数量较少的场景，有利于网络扩容和维护。
2. 环型拓扑
环型拓扑中各节点两两相连，构成一个环形结构。环型拓扑兼顾了骨干网的冗余性和节点之间的互联性。
3. 网状拓扑
网络与通信・Ｎｅｔｗｏｒｋ＆Ｃｏｍｍｕｎｉｃａｔｉｏｎ 表３．１：海口市用户数预测表 （１）高速上网业务：包括利用ＸＤＳＬ 和ＦＴＴＸ、ＬＡＮ等方式接人用户终端， 可为广大公众客户和政企客户提供高达 １ＯＭ／１００Ｍ／１０００Ｍｂｉｆｓ等上网速率。 （２）ＶＰＮ业务：架构在于ＩＰ城域网 所提供的网络平台，采用ＶＲＶＰＮ、Ｌ２ＴＰ ＶＰＤＮ、ＩＰＳｅｃ、ＧＲＥ、ＶＬＡＮ等技术方式，为 广大企业用户远程虚拟组网提供所需不同级别 的服务质量。 （３）ＷＬＡＮ业务： 基于８０２．１１ｂ的 ＷＬＡＮ接人技术能够提供１ １Ｍｂｐｓ的带宽，并 且支持局部地区的低速移动性。可满足用户使 表３．２：海口市出ｉ２１流量需求表 表３．３：城域网对应网络能力的发展需求 业务 接入带宽网 互联网接人类上网业务、即时通信业务 ２０Ｍ ＭＰＬＳ、ＱｏＳ＜１．５％＜１２０ｍｓ＜７０ｍｓ １ＰＴＶ组播、点播业务 １０・１５Ｍ ＱｏＳ、组播＜０．０７％＜９０ｍｓ＜３０ｍｓ ＷＬＡＮ 上网业务、即时通信业务 １１Ｍ ８０２．１ｌｂ ＜０．６％＜ｌＯＯｍｓ＜Ｔｍｓ 软交换类 ＩＰ ＶＰＮ业务 １ＯＭ ５００ ＜０．８％ ＜ｌ１０ｍｓ＜１４ｍｓ ５０・电子技术与软件工程Ｅｌｅｃｔｒｏｎｉｃ Ｔｅｃｈｎｏｌｏｇｙ＆Ｓｏｆｔｗａｒｅ Ｅｎｇｉｎｅｅｒｉｎｇ ● 用笔记本电脑、ＰＤＡ等现有移动设备的高速 上网需求，同时为ＷＬＡＮ局部移动用户使用 宽带多媒体业务提供了可能。 （４）ＩＤＣ业务：随着互联网的不断发展、 信息化建设的不断深入，ＩＤＣ正日益成为互联 网运营商新的利润增长点。 ３．１．２带宽需求预测 出口带宽需求计算主要考虑固定家庭上 网用户、互联网专线用户、ＷＬＡＮ用户，ＩＤＣ 用户及移动数据业务（含ＧＰＲＳ及ＴＤ的数据 流量）等需求。计算方式为考虑用户的平均每 用户峰值流量、用户数、忙时集中系数、流量 出网系数、网络冗余等因素，具体的计算公式 如下所示： Ｂ ａＩｌ＝（Ｎ ｈ Ｏｍ ｅ×Ｃｂ Ｕ Ｓ Ｙ Ｆ ｂ ｕ Ｓ Ｙ ＋ＮＶｐｎｘＣｂｕｓｙｘＦｂｕｓｙ＋Ｆｍｏｂｉｌｅ＋ＮＡＰｘＦｂｕｓｙ ＋ＮＩＤＣｘＦｂｕｓｙ）ｘＣｆｌｏｗ￣（１－Ｃａｆｆｅｃｔ） 式中Ｂａｌｌ为全省宽带出口；Ｎｈｏｍｅ为庭 有线宽带用户数，Ｃｂｕｓｙ为忙时集中系数， Ｆｂｕｓｙ为忙时平均流量Ｉ ＮＶｐｎ为ＶＰＮ用户数； ＮＩＤＣ为ＩＤＣ用户数；Ｆｍｏｂｉｌｅ为移动数据业 务总流量｝ＮＡＰ为ＡＰ数量；（；ｆｌｏｗ为流量出 省系数；Ｃａｆｆｅｃｔ为省内措施对流量出省影响 系数。 ３．２业务需求 本期网络设计的业务规模满足期为未来５年， 并在对应网络设备上预留未来１５年的板卡扩 容需求，具体网络能力详见表３．３。 ４核心网体系结构设计 新型城域网应该达到网络层次清晰化和 网络结构扁平化。一种可行的设计思路就是将 城域网范围的二三层网络分离，分别构建成物 理和逻辑层次清晰的三层路由网络（成为ＩＰ 城域网）和二层宽带接入网。在ＩＰ城域网中 尽量采用大容量的路由器设备和大带宽的链 路，从而减少节点设备和链路数量。在网络结 构上形成大容量、少节点、广覆盖，减少物理 和逻辑级联数。另一方面，利用ＢＲＡＳ和业务 路由器（ＳＲ）构建清晰的ＩＰ城域网边缘，形 成业务接入控制层，实现集中的业务提供和控 制。 新型城域网可被划分为ＩＰ城域网和宽带 纯二层接入网络两大部分。ＩＰ城域网指的是 业务接入控制点（ＢＲＡＳ和ＭＡＮＳＲ）及其之 上的由路由器组成的三层路由网络，进而具体 划分为核心层、汇接层和业务接入控制层。宽 带接入网指的是业务接人控制点以下的二层接 入网络，进而具体划分成二层汇聚网络和最后 一
IP城域网关键技术研究
摘 要：本文首先介绍了IP城域网的概念和特点，随后介绍了当前IP城域网实现的关键技术：VLAN技术、QinQ技术、QoS 技术、VPN技术、组播技术。最后介绍了IP城域网的发展方向。
关键词：IP城域网;VLAN;QinQ;QoS
一、引言
信息技术发展与互联网业务持续创新，要求宽带网络必须具备高速接入、多业务承载、快速业务提供等能力。"宽带中国" 战略呼之欲出，建设宽带、融合、安全的国家信息基础设施迫在眉睫。
IP城域网，是指在一个城市范围内，以IP、SDH和ATM等技术为基础，以光纤作为传输介质，集数据、语音、视频等多种服务于一体的高带宽、多功能、多业务接入的城域多媒体通信网络。IP城域网是国家宽带网络的重要组成部分，城域网的建设优劣直接影响宽带网络的整体能力。
二、IP城域网的特点
宽带IP城域网有以下一些特点：
1.传输速率高
IP城域网采用高速传输技术和千兆以太网技术，并且光纤、网线到用户机房，可获得高达1000M的传输速率。
2.用户投入少，接入简单
IP城域网客户端设备便宜而且普及，可以使用路由器、HUB甚至普通的网卡。用户局域网只需将光纤、网线进行适当连接，并简单配置用户网卡或路由器的相关参数即可接入IP城域网。个人用户只要在自己的上安装一块以太网卡，将IP城域网的接口插入网卡就联网了。
3.技术先进、安全
技术上为用户提供了高度安全的服务保障。IP城域网在网络中提供了第二层的VLAN隔离，使安全性得到保障。
三、IP城域网使用的关键技术
1.VLAN技术
VLAN（Virtual Local Area Network）又称虚拟局域网，是指在交换局域网的基础上，采用网络管理软件构建的可跨越不同网段、不同网络的端到端的逻辑网络。它的作用就是将物理上互连的网络在逻辑上划分为多个互不相干的网络，即逻辑子网，这些网络之间是无法通讯的，就好像互相之间没有连接一样，通过交换机的控制，某一VLAN成员发出的数据包交换机只发给同一VLAN的其它成员，而不会发给该VLAN成员以外的计算机，因此能够隔离广播。VLAN能够覆盖多个网络设备，允许处于不同地理位置的网络用户加入到一个逻辑子网中。
