城域网的组网技术及解决方案
摘 要：ip城域网是在一个城市范围内提供宽带数据及多媒体业务、用于接入用户和发展增值业务的综合数据网络。随着互联网市场的发展，用户对互联网质量的要求日益提高，而互联网网络结构直接影响到互联网质量，因此，如何对原有网络进行优化，就成为提高互联网质量的关键问题所在，文章介绍了宽带ip城域网组网技术及解决方案。
关键词：带宽；组网；城域网；pos
ip城域网正逐渐成为宽带舞台的新宠。宽带运营商的ip城域网建设思路及技术方案对运营商至关重要。如何建设一个能够提供统一的多业务的网络平台，成为运营商应对当前激烈竞争的重要选择。
1 概念
1.1 宽带ip城域网
城域网在通信发展过程中扮演着重要的角色，为满足网络接入层带宽大幅度增长的需求而建立的综合业务网。ip城域网的概念是由计算机网络化而来，指介于广域网和局域网之间，在城市及郊区范围内实现信息传输与交换的一种网络。这里所说的ip城域网，是指覆盖城市范围、为全市各类用户提供宽带接入的数字通信网络。对一个城市而言，ip城域网的建设是其信息化基础设施的重要组成部分：从技术和运营模式来看，ip城域网是计算机网络和传统
电信网络的融合；从技术发展的趋势来看，ip城域网将会是传统电信体系发展的必然趋势。
1.2 带宽
“带宽”有以下两种不同的意义：①指信号具有的频带宽度。信号的带宽是指该信号所包含的各种不同频率成分所占据的频率范围。②在计算机网络中，带宽用来表示网络的通信线路所能传送数据的能力，因此，网络带宽表示在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。
在网络中有两种不同的速率：信号（即电磁波）在传输媒体上的传播速率（m/s或km/s）；计算机向网络发送比特的速率（bit/s）。
２０１０年第３期 福建电脑 １３３ 基于ＶＬＡＮ技术的电信宽带ＩＰ城域网优化设计 郭茜’０ （１、浙江工业大学信息工程学院浙江杭州３１００３２ ２、台州广播电视大学浙江台州３１８０００） 【摘要】：近年来，随着通信业务需求的快速增长，原有的宽带ＩＰ城域网越来越不能满足通信业务动态增长的要求。 本文在分析了目前电信宽带ＩＰ城域网现状以及优化技术的基础上，提出了基于ＶＬＡＮ技术的城域网整体优化的设计方案。 【关键词】：ＩＰ城域网优化ＶＬＡＮ ０．引言 宽带ＩＰ城域网是电信运营商在城域范围内建设的城市ＩＰ 骨干网络，它是城市重要的信息基础设施。近年来，随着通信业 务需求的快速增长．原有的宽带ＩＰ城域网越来越不能满足通信 业务发展的动态增长的要求．其网络缺陷及不足日益显现．主要 表现在网络结构不合理和新业务支持能力差两个方面 在当前 形势下．只有依据一定的优化原则和方法对ＩＰ城域网进行优 化．提高多业务和差异化服务能力．才能够在激烈的竞争中保持 领先的优势 １．ＩＰ城域网结构和业务现状 １．１ ＩＰ城域网网络结构现状 ＩＰ城域网分为接人层和骨干层两个层面．骨干层又分为核 心层和汇聚层。经过多年的建设．台州宽带ＩＰ城域网在城域核 心层面有了很大的容量提升．在网络及业务接人能力等方面也 有了很大的提升。目前城域网核心层具备高性能路由器．域网内 采用的ＤＳＬＡＭ全部是基于ＩＰ内核的设备．通过１００Ｍ快速以 太口上行到接人、汇聚交换机或核心交换机上。城域网内没有区 分大客户平面，所有的专线客户与ＡＤＳＬ、ＬＡＮ设备汇聚混合接 入同样的交换机．专线用户网关终结在城域汇聚层设备．极少部 分终结于ＢＲＡＳ上 １．２ ＩＰ城域网业务开展现状 宽带ＩＰ城域网目前提供的基本业务主要有：宽带接入业 务、ＶＰＮ业务、ＩＰ１ 业务。其中，宽带接入业务主要包括ＸＤＳＬ 虚拟拨号、兀１ ＋ＬＡＮ接人。 ＸＤＳＬ虚拟拨号接入采用ＰＰＰ０Ｅ协议．可以为用户提供 ｌＭ、２Ｍ、４Ｍ或更高的下行速率的带宽。 ＦＴＴＸ＋ＬＡＮ接入即光纤＋五类线方式．将光纤直接接到小区 或写字楼内．通过综合布线延伸至楼内用户家中或者写字楼信 息点，用户接人带宽可达ｌＯＭ、１００Ｍ，目前根据接人方式可分为 ＬＡＮ拨号接人用户与ＬＡＮ专线接入用户两类 ＶＰＮ业务主要是２层ＶＬＡＮ业务、３层ＭＰＬＳ ＶＰＮ与 ＶＰＤＮ的ＶＰＮ业务。以ＶＰＤＮ ＶＰＮ为主 Ｉ Ｖ业务目前用户处于测试阶段，数量在３０００个左右。台 州城域网已经架构ＶＯＤ点播的平台．开展了视频点播业务。但 尚未大规模部署组播业务以支撑ＩＰ１弋，业务的发展 ２．ＶＬ Ｎ技术 ＶＬＡＮ（Ｖｉｒｔｕａｌ Ｉ￣ｅａｌ Ａｒｅａ Ｎｅｔｗｏｒｋ）即虚拟局域网．是一种通 过将局域网内的设备逻辑地而不是物理地划分成多个网段．从 而实现虚拟工作组的新兴技术 ＶＬＡＮ技术允许网络管理者将一个物理的ＬＡＮ逻辑地划 分成不同的广播域．每一个ＶＬＡＮ都包含一组有着相同需求的 计算机工作站，与物理上形成的ＬＡＮ有着相同的属性。但由于 它是非物理地划分．所以同一个ＶＬＡＮ内的各个工作站无需被 放置在同一个物理空间里 一个ＶＬＡＮ内部的广播和单播流量 都不会转发到其他ＶＬＡＮ中，从而有助于控制流量、减少设备投 资、简化网络管理、提高网络的安全性。 ＶＩＡＮ在交换机上的实现方法．目前大致可划分为４类：基 于端口的划分、基于ＭＡＣ地址的划分、基于网络层的划分以及 根据ＩＰ组播的划分 ３．ＩＰ城域网优化设计 ３．１优化目标 本次宽带ＩＰ城域网优化主要实现的目标有： （１）城域网由交换式城域网过渡到路由式城域网．分为核 心，汇聚层，宽带接／Ｌ，ｔ￣（ＢＲＡＳ和ｓｎ）和宽带接入网 业务层开始 为全路由结构．构建全新的ＭＰＬＳ ＶＰＮ路由网络： （２）建成可运营、可维护、可管理、有差异化ＱｏＳ保障能力的 多业务承载网络： （３）网络具备综合接人、业务区分能力，实现每个用户一个 或多个ＶＬＡＮ的接入方式．全面实施ＱｉｎＱ技术．满足用户多业 务需求发展需要： （４）网络具备对新技术支撑能力．如组播、ＶＰＮ支持，且具备 良好扩展能力： （５）网络具备高安全性和可靠性。 ３．２ ＶＬＡＮ设计 城域网优化改造以三层设备下ｆ即业务控制层）符独立的二 层网络为单位进行ＶＬＡＮ规划．相互隔离的二层网络ＶＬＡＮ编 号可重复 外层ＶＬＡＮ规划的目标是要用以区分设备＋业务种 类＋终结设备 内层ＶＬＡＮ的规划以园区为单位．不同园区的ＶＬＡＮ ＩＤ可 重复使用。按照用户类别进行分段规划．包括普通用户上网业 务、公众用户 Ｄ接入业务、ＤＳＬ～Ｍ和园区以太网专线用户．以 及二层设备管理ＶＬＡＮ。 ３．３ ＱｏＳ设计 由于目前没有有效的手段掌握并预测城域网内业务的流量 组成情况．因此城域网优化改造采用有针对性的初步部署ＱｏＳ 策略来进行实施。详细的ＯｏＳ部署等级优先级设计如图１所示。 图１ ＩＰ城域网ＯｏＳ设计模型 ３．４路由设计 台州城域网内的ＩＧＰ路由协议均采用ＯＳＰＦ．城域网核心层 统一运行在ＯＳＰＦ Ａｒｅａ０内。对汇聚层以下区域细分子区域．并 在ＡＢＲ上做好路由汇聚和过滤。优化后的城域网ＳＲ和ＢＲＡＳ 做为三层网络的边缘。优化改造期间，原有的Ｃｉｓｅｏ ７６０９／６ ５０９／ ４５０６仍然可以运行ＯＳＰＦ．在彻底完成二三层改造后再逐步取 消三层功能 由于ＢＲＡＳ上的地址池相对固定，而且（下转第１５６页）
ＣＨＩＮＡ Ｎ ＥＷ ＴＥ ＬＥＣｏＭＭＵＮＩＣＡＴＩｏＮ Ｓ（Ｔｅ ｃ ｈ ｎｉ ｃａｌ Ｅｄｉｔｉｏｎ

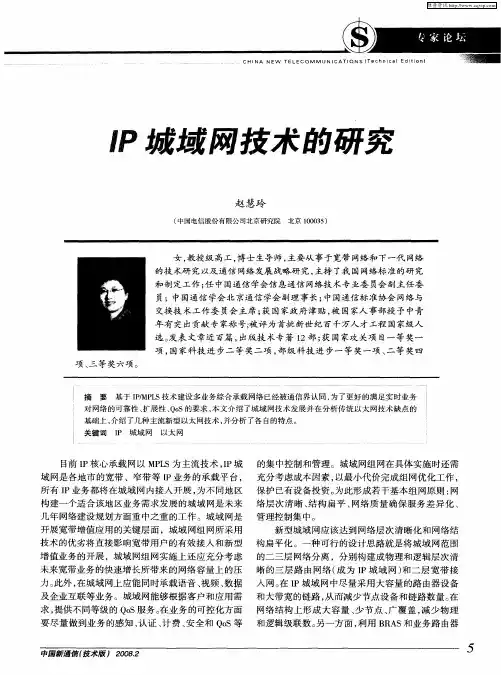

城域网技术的研究
赵慧玲 （中国电信股份有限公司北京研究院北京１Ｏ０ｏ３５）
项、三等奖六项。 女，教授级高工，博士生导师，主要从事于宽带网络和下一代网络 的技术研究以及通信网络发展战略研究，主持了我国网络标准的研究 和制定工作；任中国通信学会信息通信网络技术专业委员会副主任委 员；中国通信学会北京通信学会副理事长；中国通信标准协会网络与 交换技术工作委员会主席；获国家政府津贴，被国家人事部授予中青 年有突出贡献专家称号；被评为首批新世纪百千万人才工程国家级人 选。发表文章近百篇，出版技术专著１２部；获国家攻关项目一等奖一 项，国家科技进步二等奖二项，部级科技进步一等奖一项、二等奖四
摘要基于ＩＰ／ＭＰＬＳ技术建设多业务综合承载网络已经被通信界认同，为了更好的满足实时业务 对网络的可靠性、扩展性、ＱｏＳ的要求，本文介绍了城域网技术发展并在分析传统以太网技术缺点的 基础上，介绍了几种主流新型以太网技术，并分析了各自的特点。 关键词ＩＰ城域网以太网
目前ＩＰ核心承载网以ＭＰＬＳ为主流技术，ＩＰ城 域网是各地市的宽带、窄带等ＩＰ业务的承载平台， 所有ＩＰ业务都将在城域网内接入开展，为不同地区 构建一个适合该地区业务需求发展的城域网是未来 几年网络建设规划方面重中之重的工作。城域网是 开展宽带增值应用的关键层面，城域网组网所采用 技术的优劣将直接影响宽带用户的有效接入和新型 增值业务的开展，城域网组网实施上还应充分考虑 未来宽带业务的快速增长所带来的网络容量上的压 力。此外，在城域网上应能同时承载语音、视频、数据 及企业互联等业务。城域网能够根据客户和应用需 求，提供不同等级的ＱｏＳ服务。在业务的可控化方面 要尽量做到业务的感知、认证、计费、安全和ＱｏＳ等 的集中控制和管理。城域网组网在具体实施时还需 充分考虑成本因素，以最小代价完成组网优化工作， 保护已有设备投资。为此形成若干基本组网原则：网 络层次清晰、结构扁平、网络质量确保服务差异化、 管理控制集中。 新型城域网应该达到网络层次清晰化和网络结 构扁平化。一种可行的设计思路就是将城域网范围 的二三层网络分离，分别构建成物理和逻辑层次清 晰的三层路由网络（成为ＩＰ城域网）和二层宽带接 入网。在ＩＰ城域网中尽量采用大容量的路由器设备 和大带宽的链路，从而减少节点设备和链路数量。在 网络结构上形成大容量、少节点、广覆盖，减少物理 和逻辑级联数。另一方面，利用ＢＲＡＳ和业务路由器
科 信Ｉ息Ｉ产Ｊ业

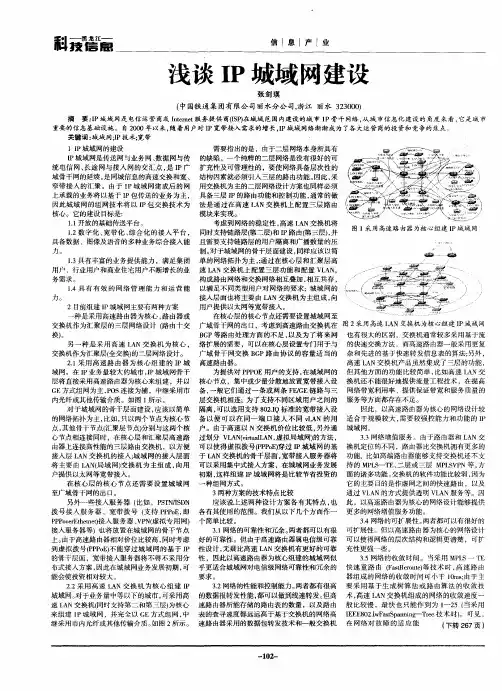

浅谈ＩＰ城域网建设
张剑瑛
（中国铁通集团有限公司丽水分公司，浙江丽水３２３０００）
摘要：ＩＰ城域网是电信运营商或Ｉｎｔｅｒｎｅｔ服务提供商（ＩＳＰ）在城域范围内建设的城市１Ｐ骨干网络，从城市信息化建设的角度来看，它是城市 重要的信息基础设施。自２０００年以来，随着用户对ＩＰ宽带接入需求的增长，ＩＰ城域网络渐渐成为了各大运营商的投资和竞争的焦点。
关键词：城域网：ＩＰ技术；宽带
１ ＩＰ城域网的建设
ＩＰ城域网是传送网与业务网、数据网与传 统电信网、长途网与接入网的交汇点，是ＩＰ广
域骨干网的延续，是同城信息的高速交换和宽、
窄带接入的汇聚。由于１Ｐ城域网建成后的网 上承载的业务将以基于ＩＰ包传送的业务为主，
因此城域网的组网技术将以ＩＰ包交换技术为 核心。它的建设目标是：
１．１开放的基础传送平台。
１．２数字化、宽带化、综合化的接入平台， 具备数据、图像及语音的多种业务综合接入能
力。
ｌ＿３具有丰富的业务提供能力，满足集团
用户、行业用户和商业住宅用户不断增长的业 务需求。
１．４具有有效的网络管理能力和运营能 力。
２目前组建ＩＰ城域网主要有两种方案
一种是采用高速路由器为核心，路由器或
交换机作为汇聚层的三层网络设计潞由十交
换）。
另一种是采用高速ＬＡＮ交换机为核心， 交换机作为汇聚层（全交换）的二层网络设计。
２．１采用高速路由器为核心组建的ＩＰ城 域网。在ＩＰ业务量较大的城市，ＩＰ城域网骨干
层将直接采用高速路由器为核心来组建，并以
ＧＥ方式组网为主，ＰＯＳ连接为辅，中继采用市 内光纤或其他传输介质。如图１所示。
对于城域网的骨干层面建设，应该以简单
的网络拓扑为主，比如，只以两个节点为核心节 点，其他骨干节点（汇聚层节点）分别与这两个核
心节点相连接同时，在核心层和汇聚层高速路
由器上连接高性能的三层路由交换机，以方便 接人层ＬＡＮ交换机的接人；城域网的接人层面
