施工升降机防坠安全器的检验

14.19 施工升降机安全防坠器试验记录

附录K施工升降机安全防坠器试验记录表

施工现场名称： 设备管理编号：

安全防坠器型号 生产厂家

设备编号 出厂时间

试验人： 见证人： 批准人：

试验项目 试验内容与要求 试验结果记录

安全防坠器性能试验 1．对SC型施工升降机进行吊笼坠落试验时，吊笼按外偏装有额定载荷，通过操纵按钮使吊笼以额定速度上升约3～10m，按坠落试验按钮，制动器松闸，吊笼呈自由状态下落，直到达到安全器标定动作速度时，安全器动作，使吊笼制停在导轨架上

2．测量制停距离，应当在0.25～1.20m范围内

3．对SS型施工升降机进行吊笼坠落试验时，吊笼内装有额定载荷，将吊笼上升约3m后停住，做模拟断绳试验

4．安全器动作时，安全器上的电气安全开关也应动作，使驱动电动机主电路及制动器电路切断

5．安全器动作使吊笼停止后，施工升降机结构及连接应无任何损坏和永久变形

6． 试验结束后，将安全器复位

试验结论：

年 月 日

注：此表用于每三个月做一次防坠落试验

如有你有帮助，请购买下载，谢谢！

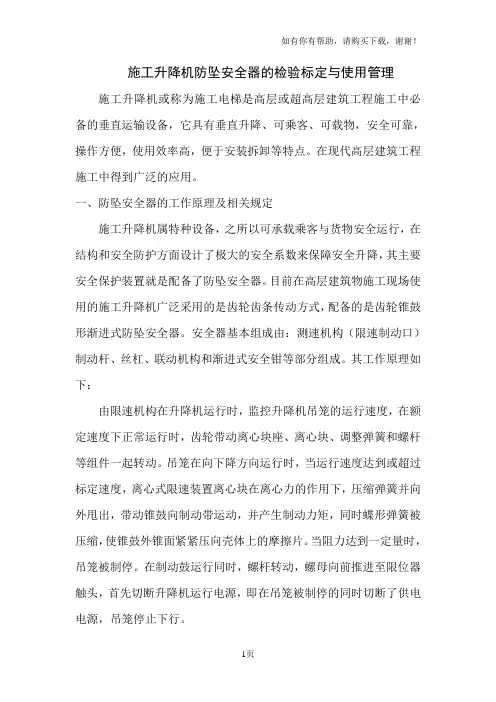

1页 施工升降机防坠安全器的检验标定与使用管理

施工升降机或称为施工电梯是高层或超高层建筑工程施工中必备的垂直运输设备，它具有垂直升降、可乘客、可载物，安全可靠，操作方便，使用效率高，便于安装拆卸等特点。在现代高层建筑工程施工中得到广泛的应用。

一、防坠安全器的工作原理及相关规定

施工升降机属特种设备，之所以可承载乘客与货物安全运行，在结构和安全防护方面设计了极大的安全系数来保障安全升降，其主要安全保护装置就是配备了防坠安全器。目前在高层建筑物施工现场使用的施工升降机广泛采用的是齿轮齿条传动方式，配备的是齿轮锥鼓形渐进式防坠安全器。安全器基本组成由：测速机构（限速制动口）制动杆、丝杠、联动机构和渐进式安全钳等部分组成。其工作原理如下：

由限速机构在升降机运行时，监控升降机吊笼的运行速度，在额定速度下正常运行时，齿轮带动离心块座、离心块、调整弹簧和螺杆等组件一起转动。吊笼在向下降方向运行时，当运行速度达到或超过标定速度，离心式限速装置离心块在离心力的作用下，压缩弹簧并向外甩出，带动锥鼓向制动带运动，并产生制动力矩，同时蝶形弹簧被压缩，使锥鼓外锥面紧紧压向壳体上的摩擦片。当阻力达到一定量时，吊笼被制停。在制动鼓运行同时，螺杆转动，螺母向前推进至限位器触头，首先切断升降机运行电源，即在吊笼被制停的同时切断了供电电源，吊笼停止下行。 如有你有帮助，请购买下载，谢谢！

2页 施工升降机用防坠安全器是保护乘客运行的非常重要的安全装置，为了安全运行，国家专门制定了《施工升降机齿轮锥鼓型渐进式安全防坠器》（JG121-2000）建筑行业标准，标准规定“施工升降机防坠安全器只能在有效检验期内使用。安全有效的检验期限不得超过两年。安全器无论使用与否，在有效检验期满后都必须重新进行检验标定。施工升降机防坠安全器的寿命为五年”。在国家标准《施工升降机安全规程》（GB10055-2006）第，有效标定期限不得超过一年”。

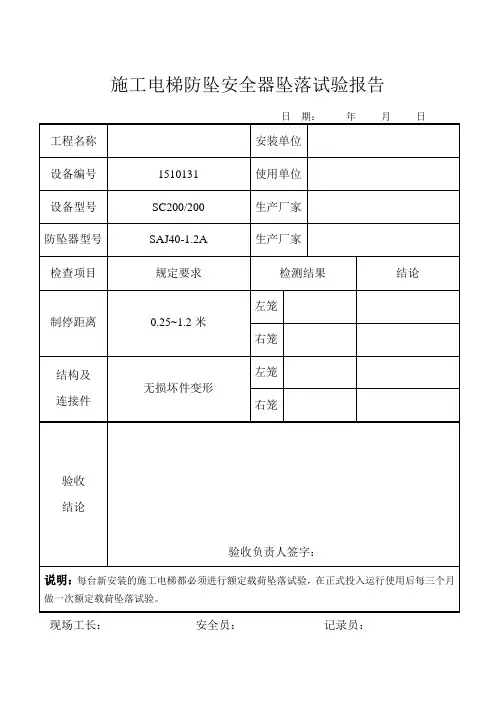

施工电梯防坠安全器坠落试验报告

日 期： 年 月 日

工程名称 安装单位

设备编号 1510131 使用单位

设备型号 SC200/200 生产厂家

防坠器型号 SAJ40-1.2A 生产厂家

检查项目 规定要求 检测结果 结论

制停距离 0.25~1.2米 左笼

右笼

结构及

连接件 无损坏件变形 左笼

右笼

验收

结论

验收负责人签字：

说明：每台新安装的施工电梯都必须进行额定载荷坠落试验，在正式投入运行使用后每三个月做一次额定载荷坠落试验。

现场工长： 安全员： 记录员：

・１０２・　价值工程　

施工升降机齿轮锥鼓形渐进式防坠安全器　

检验方法的研究　

Ｒｅｓｅａｒｃｈ　ｏｎ　Ｔｅｓｔ　Ｍｅｔｈｏｄ　ｏｆ　Ｐｒｏｇｒｅｓｓｉｖｅ　Ｇｅａｒ　Ｃｏｎｅ　Ｄｒｕｍ　Ａｎｔｉ－ｆａｌｌｉｎｇ　Ｓａｆｅｔｙ　Ｄｅｖｉｃｅ　ｏｆ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｈｏｉｓｔ　

李志峰ＬＩ　Ｚｈｉ—ｆｅｎｇ；田伟ＴＩＡＮ　Ｗｅｉ　

（甘肃省特种设备检验研究院，兰州７３００２０１　（Ｇａｎｓｕ　Ｓｐｅｃｉａｌ　Ｅｑｕｉｐｍｅｎｔ　Ｉｎｓｐｅｃｔｉｏｎ　ａｎｄ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｌａｎｚｈｏｕ　７３００２０，Ｃｈｉｎａ）　

摘要：针对施工升降机防坠安全器的检验状况，阐述了检验项目和手段，通过搭建防坠安全器检验实验平台，将检验项目如制动　

性能试验、安全器制动距离、齿轮转动轻便灵活性试验等逐一在检验平台上完成，并通过采集软件获得有效检验数据，对数据进行归　纳、总结分析得出检验结论，最终形成一套完整的检验防坠安全器的方法。人机工作原理的专用操作控制台将各种仪器、电脑及显示　器，控制器与操作按钮等布置在同一操作台内，紧凑，实用，美观，可以满足各种安全器检测的需要，整个检测过程不需人工干预，实现　检测过程自动化，为今后全面开展防坠安全器的检验业务提供了技术支持。　

Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｔｅｓｔ　ｃｏｎｄｉｔｉｏｎ　ｏｆ　ｔｈｅ　ａｎｔｉ—ｆａｉｌｉｎｇ　ｓａｆｅｔｙ　ｄｅｖｉｃｅ　ｏｆ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｈｏｉｓｔ，ｔｈｅ　ｔｅｓｔ　ｉｔｅｍｓ　ａｎｄ　ｍｅｔｈｏｄｓ　ａｒｅ　ｅｘｐｏｕｎｄｅｄ．Ｔｈｅ　ｔｅｓｔ　ｉｔｅｍｓ　ａｒｅ　ｃｏｍｐｌｅｔｅｄ　ｉｎ　ｔｈｅ　ａｎｔｉ—ｆｌａ】ｌｉｎｇ　ｓａｆｅｔｙ　ｄｅｖｉｃｅ　ｔｅｓｔ　ｐｌａｆｆｏｒｉＢ　ｏｎｅ　ｂｙ　ｏｎｅ　ａｎｄ　ｅｆｆｅｃｔｉｖｅ　ｄａｔａ　ａｒｅ　ｏｂｔａｉｎｅｄ　ｗｉｔｈ　ｄａｔａ　ａｃｑｕｉｓｉｔｉｏｎ　ｓｏｆｔｗａｒｅ．Ｔｈｒｏｕｇｈ　ａｎａｌｙｓｉｓ　ｏｆ　ｔｈｅ　ｄａｔａ，ｔｈｅ　ｃｏｎｃｌｕｓｉｏｎ　ｉｓ　ｄｒａｗｎ　ａｎｄ　ａ　ｃｏｍｐｌｅｔｅｄ　ｔｅｓｔ　ｍｅｔｈｏｄ　ｆｏｒ　ａｎｔｉ－ｆａｌｌｉｎｇ　ｓａｆｅｔｙ　ｄｅｖｉｃｅ　ｔｅｓｔｉｎｇ　ｉｓ　ｆｏｒｍｅｄ．Ｔｈｅ　ｓｐｅｃｉａｌ　ｏｐｅｒａｔｉｏｎｓ　ｃｏｎｓｏｌｅ　ｂａｓｅｄ　ｏｎ　ｍａｎ—ｍａｃｈｉｎｅ　ｗｏｒｋｉｎｇ　ｐｒｉｎｃｉｐｌｅ　ｃａｎ　ｌａｙｏｕｔ　ｔｈｅ　ｅｑｕｉｐｍｅｎｔ，ｃｏｍｐｕｔｅｒ，ｄｉｓｐｌａｙｅｒ，
