施工升降机防坠安全器的检验

再谈施工升降机防坠安全器的检验标准

[摘要] 施工升降机载人载物运行，主要是由于其配备了防坠安全器，大大提高了安全系数。目前建筑施工现场广泛使用的是齿轮齿条传动的人货两用施工升降机一般配备的是齿轮锥鼓形渐进式防坠安全器。组成齿轮锥鼓形渐进式防坠安全器的主要装置有：齿轮、离心式限速装置和锥鼓形制动器。

[关键词] 施工升降机 防坠安全器 检验标准

施工升降机，也称施工电梯。具有可以载人、起升高度高、载重量大、安全可靠、操作方便、使用效率高以及安装拆卸比较方便等特点，而在建设工程中得到了广泛的应用，并成为一种高层建筑的重要的施工机械。 施工升降机之所以可以载人，主要是由于其配备了防坠安全器，大大提高了安全系数。目前在建筑施工现场广泛使用的齿轮齿条传动的人货两用施工升降机，配备的是齿轮锥鼓形渐进式防坠安全器。 齿轮锥鼓形渐进式防坠安全器主要由齿轮、离心式限速装置和锥鼓形制动器组成，当防护目标(施工升降机吊笼)下行的运行速度达到标定的动作速度时，其离心式限速装置的甩块移位(相当棘爪)，带动锥鼓(相当棘轮)向制动带运动、接触并产生制动力矩，同时碟形弹簧组被压缩，测量压缩量的大小，通过计算可判断其额定制动载荷时的制动距离。 中华人民共和国建筑工业行业标准《施工升降机齿轮锥鼓形渐进式防坠安全器》(JGl21—2000)规定，“施工升降机防坠安全器只能在有效的检验期限内使用。安全器的有效的检验期限不得超过两年。安全器无论使用与否，在有效检验期满后都必须重新进行检验标定。施工升降机防坠安全器的寿命为5年。” 为确保施工升降机的安全使用，目前，国内有些城市规定施工升降机防坠安全器出厂后，初次检验期限不得超过两年，以后每年一次，且不论使用与否，到检验周期必须检验，出厂五年报废。

施工升降机防坠安全器检验标定试验台由无级调速装置、转矩转速传感器、微机型转矩转速仪、施工升降机防坠安全器性能测试仪、绘图打印机等组成。 检验标定前，先将施工升降机防坠安全器的离心式限速装置和锥鼓形制动器分解开，检查安全器限速装置零部件：离心块、离心座、弹簧片、压簧及调整螺栓是否完好、动作是否正常，清除油污、锈蚀。 锥鼓形制动器部分，检查大铜螺母、螺杆、锥鼓、碟形弹簧，指示销等是否完好，功能是否正常，清除油污、锈蚀。

如有你有帮助，请购买下载，谢谢！

1页 施工升降机防坠安全器的检验标定与使用管理

施工升降机或称为施工电梯是高层或超高层建筑工程施工中必备的垂直运输设备，它具有垂直升降、可乘客、可载物，安全可靠，操作方便，使用效率高，便于安装拆卸等特点。在现代高层建筑工程施工中得到广泛的应用。

一、防坠安全器的工作原理及相关规定

施工升降机属特种设备，之所以可承载乘客与货物安全运行，在结构和安全防护方面设计了极大的安全系数来保障安全升降，其主要安全保护装置就是配备了防坠安全器。目前在高层建筑物施工现场使用的施工升降机广泛采用的是齿轮齿条传动方式，配备的是齿轮锥鼓形渐进式防坠安全器。安全器基本组成由：测速机构（限速制动口）制动杆、丝杠、联动机构和渐进式安全钳等部分组成。其工作原理如下：

由限速机构在升降机运行时，监控升降机吊笼的运行速度，在额定速度下正常运行时，齿轮带动离心块座、离心块、调整弹簧和螺杆等组件一起转动。吊笼在向下降方向运行时，当运行速度达到或超过标定速度，离心式限速装置离心块在离心力的作用下，压缩弹簧并向外甩出，带动锥鼓向制动带运动，并产生制动力矩，同时蝶形弹簧被压缩，使锥鼓外锥面紧紧压向壳体上的摩擦片。当阻力达到一定量时，吊笼被制停。在制动鼓运行同时，螺杆转动，螺母向前推进至限位器触头，首先切断升降机运行电源，即在吊笼被制停的同时切断了供电电源，吊笼停止下行。 如有你有帮助，请购买下载，谢谢！

2页 施工升降机用防坠安全器是保护乘客运行的非常重要的安全装置，为了安全运行，国家专门制定了《施工升降机齿轮锥鼓型渐进式安全防坠器》（JG121-2000）建筑行业标准，标准规定“施工升降机防坠安全器只能在有效检验期内使用。安全有效的检验期限不得超过两年。安全器无论使用与否，在有效检验期满后都必须重新进行检验标定。施工升降机防坠安全器的寿命为五年”。在国家标准《施工升降机安全规程》（GB10055-2006）第，有效标定期限不得超过一年”。

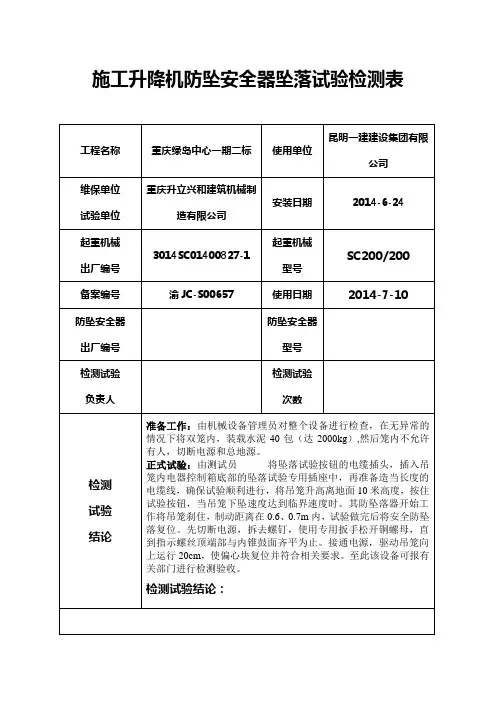

施工升降机防坠安全器坠落试验检测表

工程名称 重庆绿岛中心一期二标 使用单位 昆明一建建设集团有限公司

维保单位

试验单位 重庆升立兴和建筑机械制造有限公司 安装日期 2014-6-24

起重机械

出厂编号 3014SC01400827-1 起重机械

型号 SC200/200

备案编号 渝JC-S00657 使用日期 2014-7-10

防坠安全器

出厂编号 防坠安全器型号

检测试验

负责人 检测试验

次数

检测

试验

结论 准备工作：由机械设备管理员对整个设备进行检查，在无异常的情况下将双笼内，装载水泥40包（达2000kg）,然后笼内不允许有人，切断电源和总地源。

正式试验：由测试员 将坠落试验按钮的电缆插头，插入吊笼内电器控制箱底部的坠落试验专用插座中，再准备造当长度的电缆线，确保试验顺利进行，将吊笼升高离地面10米高度，按住试验按钮，当吊笼下坠速度达到临界速度时。其防坠落器开始工作将吊笼刹住，制动距离在0.6、0.7m内，试验做完后将安全防坠落复位。先切断电源，拆去螺钉，使用专用扳手松开铜螺母，直到指示螺丝顶端部与内锥鼓面齐平为止。接通电源，驱动吊笼向上运行20cm，使偏心块复位并符合相关要求。至此该设备可报有关部门进行检测验收。

检测试验结论：

注：1、按JS121---2000规定，经安装验收检测后的防坠安全器必须每三个月进行坠落试验，并将结论记录于表中，使用一年后需重新进行检测。

2、本表一式三份，一份交使用单位，一份交设备的产权单位、另一份检测试验单位自留。

检测试验人员： 使用单位负责人：

监理单位代表： 检测试验日期：

施工升降机防坠安全器坠落试验检测表

工程名称 重庆绿岛中心一期二标 使用单位 昆明一建建设集团有限公司

维保单位

试验单位 重庆升立兴和建筑机械制造有限公司 安装日期 2014-6-24

Ｊｉ

中华人民共和国建筑工业行业标准

ＪＧ　１２１－２０００

施工升降机齿轮锥鼓形

渐进式防坠安全器

Ｂｕｉｌｄｉｎｇ　ｈｏｉｓｔ－Ｐｉｎｉｏｎ　ａｎｄ

ｃｏｎｅ　ｐｒｏｇｒｅｓｓｉｖｅ　ｔｙｐｅ　ｓａｆｅｔｙ　ｄｅｖｉｃｅ

２０００一０６一０９发布２０００一１２一０１实施

中华人民共和国建设部发布

ＪＧ　１２１－２０００

前言

本标准是根据我国施工升降机齿轮锥鼓形渐进式防坠安全器的制造和使用情况，同时参照英国标

准ＢＳ　４４６５：１９８９（人货两用电动升降机的设计与构造》、美国标准ＡＮＳＩ　Ａ１０．　４－１９８１《施工用载人升降

机的安全要求》、香港机电工程署１９９６年颁布的《建筑工地升降机设计及建造实务守则））以及我国施工

升降机标准中的有关内容制定的。

ＪＧ　５０５８－１９９５（施工升降机防坠安全器》虽然也包含了齿轮锥鼓形渐进式防坠安全器，但与本标准

有较大的不同：

ａ）本标准只适用于齿轮锥鼓形渐进式防坠安全器； ｂ）本标准重新定义了“额定动作速度”和“标定动作速度”；

ｃ）本标准明确了齿轮锥鼓形渐进式防坠安全器的型号，扩大了其主参数系列；

ｄ）本标准取消了动作速度取值范围的下限值，并在一定程度上放大了其上限值；

ｅ）本标准按施工升降机额定提升速度划分了制动距离的合格范围，并放大了制动距离合格范围的

上限值；

ｆ）本标准增加了齿轮锥鼓形渐进式防坠安全器的超载试验要求；

Ｂ）本标准在技术要求中增加了寿命要求和可靠性要求。在可靠性要求中，本标准将ＪＧ　５０５８可靠

性试验中规定的１０。次动作速度试验改为１００次制动性能试验，并规定了当量故障次数；

ｈ）本标准明确了试验架和试验台两种试验方法，并对试验方法和检验规则做了较大变动。例如本

标准规定了与制动载荷相对应的制动力矩计算值，以方便利用试验台进行试验时的计量；再如进行

１６０卜运行试验时，本标准规定应将齿轮锥鼓形渐进式防坠安全器整体安装在试验台架上，以与其标定

动作速度相对应的施工升降机额定提升速度来进行运转，而ＪＧ　５０５８规定使安全器限速部分以额定动
