13mm 透气型塑胶面层施工工艺流程

透气型塑胶面层施工方案

一、本项工程施工内容

基础施工完毕后，在运动场的跑道及内外环排水沟区域铺设13mm厚透气型塑胶面层。

二、施工工艺流程图

三、施工方案

为保质、保量完成施工任务，本工程由项目组统一管理并根据施工进度、质量要求及施工现场自然条件实施，调整每日、周、月施工安排。

1、施工准备

根据铺装面积计算所需材料量，将所需浆料和粘合剂分别按照批号排放整齐，将所需黑胶粒和粘合剂分别放在操作台上合适的位置，便于机械的搅拌。

2、施工方法 场地清理

测量放线

塑胶面层喷涂 塑胶底层摊铺

画跑道标志线 （1）施工小试

1）先将湿固化型聚氨酯粘合剂分别按生产批号排序；然后取样根据现场环境条件分别进行成胶试验；如果发现某批粘合剂出现成胶速度过慢，则调节催化剂的用量来调节成胶速度；如果发现某批物料出现粘接强度差现象，则调节施工配方来改善，以达到成胶强度要求。

2）将透气型塑胶跑道面层喷涂所用的材料甲组、乙组、催化剂、颗粒等严格按配比进行小试，为保证颜色、强度均匀一致，根据环境对熟化速度进行调节。

（2）测量并放施工底线

为合理安排每天的铺装工作，必须先在基础层上按照设定的施工方案测量好分界线，将铺设区域分成条块，然后按条块进行铺装；为保证排水畅通和接缝少等要求，采用先内后外的施工程序。

（3）在铺设塑胶底层之前，应在混凝土基础表面涂刷一层单组份胶水（粘合剂），以达到以下效果：

1）增强混凝土表面的防潮性能。

2）增强混凝土同面层的粘合力。

（4）塑胶场地底层施工

1）摊铺塑胶场地底层时我公司保证采用专业摊铺机进行施工。

摊铺机（型号P202-2.5var）

最大摊铺宽度2.5m

每小时可摊铺400㎡

重量：750公斤

外廓尺寸：2×3×0.7m

2）铺筑橡胶混合料前，应检查确认基础面层的质量，当基础面层质量不符合要求时，不得铺设塑胶场地底层。 3）摊铺前摊铺机要涂少量的防止粘料用的溶剂。

4）摊铺机采用双侧找平，人工控制标高。经摊铺机压实的摊铺层应符合平整度、横坡的规定要求。

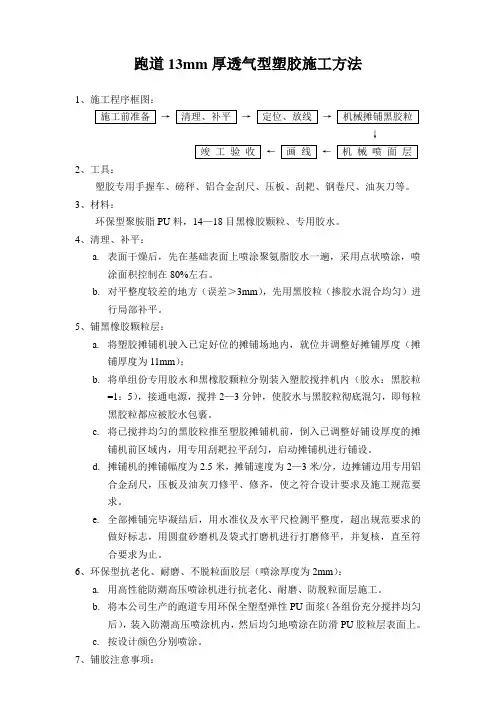

跑道13mm厚透气型塑胶施工方法

1、施工程序框图：

施工前准备 → 清理、补平 → 定位、放线 → 机械摊铺黑胶粒

↓

竣 工 验 收 ← 画 线 ← 机 械 喷 面 层

2、工具：

塑胶专用手握车、磅秤、铝合金刮尺、压板、刮耙、钢卷尺、油灰刀等。

3、材料：

环保型聚胺脂PU料，14—18目黑橡胶颗粒、专用胶水。

4、清理、补平：

a. 表面干燥后，先在基础表面上喷涂聚氨脂胶水一遍，采用点状喷涂，喷涂面积控制在80%左右。

b. 对平整度较差的地方（误差＞3mm），先用黑胶粒（掺胶水混合均匀）进行局部补平。

5、铺黑橡胶颗粒层：

a. 将塑胶摊铺机驶入已定好位的摊铺场地内，就位并调整好摊铺厚度（摊铺厚度为11mm）；

b. 将单组份专用胶水和黑橡胶颗粒分别装入塑胶搅拌机内（胶水：黑胶粒=1：5），接通电源，搅拌2—3分钟，使胶水与黑胶粒彻底混匀，即每粒黑胶粒都应被胶水包裹。

c. 将已搅拌均匀的黑胶粒推至塑胶摊铺机前，倒入已调整好铺设厚度的摊铺机前区域内，用专用刮耙拉平刮匀，启动摊铺机进行铺设。

d. 摊铺机的摊铺幅度为2.5米，摊铺速度为2—3米/分，边摊铺边用专用铝合金刮尺，压板及油灰刀修平、修齐，使之符合设计要求及施工规范要求。

e. 全部摊铺完毕凝结后，用水准仪及水平尺检测平整度，超出规范要求的做好标志，用圆盘砂磨机及袋式打磨机进行打磨修平，并复核，直至符合要求为止。

6、环保型抗老化、耐磨、不脱粒面胶层（喷涂厚度为2mm）：

a. 用高性能防潮高压喷涂机进行抗老化、耐磨、防脱粒面层施工。

b. 将本公司生产的跑道专用环保全塑型弹性PU面浆（各组份充分搅拌均匀后），装入防潮高压喷涂机内，然后均匀地喷涂在防滑PU胶粒层表面上。

c. 按设计颜色分别喷涂。

7、铺胶注意事项： a. 聚氨酯塑胶材料在施工中最怕水，因此施工人员在高温条件下作业要准备毛巾擦汗；要掌握天气情况，做好防止突降阵雨的应急措施。

13mm厚混合型塑胶面层(工程施工组织方案)

1 / 91 塑胶田径场工程方案书

一、场所概略：

跑道及半圆区部分构造层：原土下挖碾压→200mm厚碎石层→100mm厚石屑层→80mm厚沥青砼层（50mm+30mm）→13mm厚混淆型塑胶面层

顳榈赌爐环賠场莲奖珲蝇銳盘钥桠。

足球场部分构造层：原土下挖碾压 →200mm厚碎石层→100mm厚石屑层

80mm厚沥青砼层（50mm+30mm）→50mm厚人造草坪二、各分项工程详细做法：

排水部分施工工艺施工丈量：

遺泾譫銀鹏鄭踌訛撵鲭條詫镳铐過。

1）、做好丈量放线工作.在不受基础施工影响的范围.设置测设控制网.包含轴线和水平点。标高、轴线应进行复核检查查收后.方可进行施工。

齡苋昼猙變椁脹屆韌枞驹鷗盘诓鸢。

2）、依据甲方供给的红线图进行定位.成立平面控制网.采纳直角坐标法进行放线定位.并在场区设置永远性表记.以便进行复核。

诵幟褴栖岭驿渐钬泼噯帻鑑萬谁烏。

土方开挖：

土方开挖时.注意对原状土的保护.禁止超挖。基础开挖时注意排水.防备浸水、暴晒。基槽清底后.应立刻验槽。

發躍热谦莺襲鳩卧窭凜跃闩彎肿椭。

基础施工：

（1）、验槽后.按设计要求浇注 C15砼垫层.实时浇捣砼.免得地基浸水、暴

晒。

（2）、钢筋混凝土沟槽施工依据规范履行。

内环沟施工工艺流程以下：

丈量放线→查收沟槽→混凝土垫层→沟壁钢筋→支沟壁模板→浇砼→拆模板→按设计标高找平、盖盖板→完工查收1/813mm厚混合型塑胶面层(工程施工组织方案)

2 / 92

150mm厚碎石层施工工艺

1、对原土基础进行碾压达到设计要求.丈量原土基础标高、检测原土基础密实度.重型击实密实度要求达到90%.若有弹软路基须进行专业办理.以知足塑胶面层对基础的要求。

雾態驤設億递椟针殁鰻銼奧鲡賒蜡。

2、按设计要求摊铺碎石层.对碎石层进行碾压、找平、复测碎石标高.以知足规范要求。

3、控制碎石坡度、断面厚度、中线高程标高。

13mm透气型塑胶跑道面层施工

塑胶面层对基础的技术要求

1、基础应当具有一定的强度和稳定性。

2、基础不能产生裂缝和由于冰冻引起的不均匀膨胀。

3、水泥混凝土基础表面细拉毛，要求平滑密实，无空鼓、无起砂、沥青混凝土基础表面要求平滑密室，无跨边、无松边、无油污、无蜂窝麻面。

4、基础应有一定的平整度：3米直尺误差不超过±3毫米。一定的坡度：横向≤1%,纵向≤1‰，跳高区≤4‰，表面应平坦，光滑，保证排水。

5、水泥混凝土基础要有22天养护期，沥青混凝土基础要有15天养护期。

施工前准备

A．根据设计图纸及设计要求，将专用工具、设备和施工用主材、辅材运至施工区，并分类，按施工平面布置图并结合现场放置好，以便于施工。

B．按原料批号作小试验，观察实地铺设情况。

C．按设计图纸定位放线。

清理、补平

A将基础表面清洗、清扫干净，并检测平整度。

B对平整度较差地方（误差＞3mm），用黑胶粒（掺胶水混合）进行局部补平。

摊铺黑橡胶粒层

A．将塑胶摊铺机驶入已定好位的摊铺场地内，就位并调整好摊铺厚度（摊铺厚度为9-10mm）；

B．将单组份专用胶水和黑橡胶颗粒分别装入塑胶搅拌机内，接通电源，搅拌2-3分钟，使胶水与黑胶粒彻底混和均匀，即每粒黑胶粒都应被胶水包裹。

C．将已搅拌均匀的黑胶粒推至塑胶摊铺机前，倒入已调整好铺设厚度摊铺机前区域内，用专业刮耙拉平刮匀，启动摊铺机进行铺设。

D．摊铺机的摊铺幅度为2.5米，摊铺速度为2—3米/分，边摊铺边用专用铝金刮尺，压板及油灰刀修平、修齐，使之符合设计要求及施工规范要求。

E．全部摊铺完毕凝结后，用水准仪及水平尺检测平整度，超出规范要求的做好标志，用圆盘砂磨机及袋式打磨机进行打磨修平，并复核，直至符合要求为止。

环保型抗老化、耐磨、防紫外线面胶层（厚度为3-4mm）

A．用高性能防潮高压喷涂机进行抗老化、耐磨、防紫外线面层施工。

B．将本公司生产的跑道专用环保型弹性PU面浆（各组份充分搅拌均匀后），装入防潮高压喷涂机内，然后均匀地喷涂在防滑PU胶粒层面上。
