锅炉水压试验标准

余热锅炉　２０１７．３　

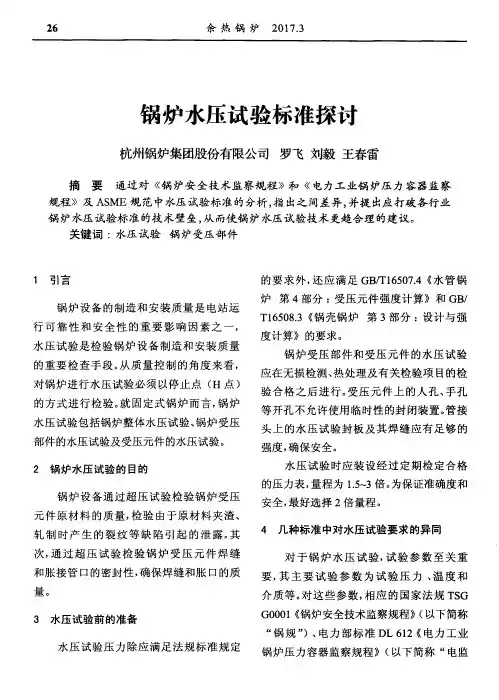

锅炉水压试验标准探讨　

杭州锅炉集团股份有限公司罗飞刘毅王春雷　

摘要　通过对《锅炉安全技术监察规程》和《电力工业锅炉压力容器监察　规程》及ＡＳＭＥ规范中水压试验标准的分析，指出之间差异，并提出应打破各行业　锅炉水压试验标准的技术壁垒，从而使锅炉水压试验技术更趋合理的建议。　关键词：水压试验锅炉受压部件　

１　引言　

锅炉设备的制造和安装质量是电站运　

行可靠性和安全性的重要影响因素之一，　

水压试验是检验锅炉设备制造和安装质量　

的重要检查手段。从质量控制的角度来看，　

对锅炉进行水压试验必须以停止点（Ｈ点）　

的方式进行检验。就固定式锅炉而言，锅炉　

水压试验包括锅炉整体水压试验、锅炉受压　

部件的水压试验及受压元件的水压试验。　

２锅炉水压试验的目的　

锅炉设备通过超压试验检验锅炉受压　

元件原材料的质量，检验由于原材料夹渣、　

轧制时产生的裂纹等缺陷引起的泄露。其　

次，通过超压试验检验锅炉受压元件焊缝　

和胀接管口的密封性，确保焊缝和胀口的质　

量。　

３水压试验前的准备　

水压试验压力除应满足法规标准规定　的要求外，还应满足ＧＢ／Ｔｌ６５０７．４《水管锅　

炉第４部分：受压元件强度计算》和ＧＢ／　

Ｔ１６５０８＿３《锅壳锅炉第３部分：设计与强　

度计算》的要求。　

锅炉受压部件和受压元件的水压试验　应在无损检测、热处理及有关检验项目的检　

验合格之后进行。受压元件上的人孔、手孔　

等开孔不允许使用临时性的封闭装置。管接　

头上的水压试验封板及其焊缝应有足够的　

强度，确保安全。　水压试验时应装设经过定期检定合格　

的压力表，量程为１．５～３倍。为保证准确度和　安全，最好选择２倍量程。　

４几种标准中对水压试验要求的异同　

对于锅炉水压试验，试验参数至关重　

要，其主要试验参数为试验压力、温度和　

介质等。对这些参数，相应的国家法规ＴＳＧ　

Ｇ０００１《锅炉安全技术监察规程》（以下简称　

“锅规”）、电力部标准ＤＬ　６１２《电力工业　

山东淄建集团工业设备安装分公司 锅炉安装专用

锅炉水压试验记录

建设单位 莒县大自然生物质能热电有限公司 施工单位 山东淄建集团工业设备安装分公司

工程名称 一期设备安装工程 锅炉名称 生物质循环硫化床锅炉(YG-75/5.29-T1)

工作压力 5.29MPa 试验压力 7.3MPa

检查单位 检查结果 检查人员 检查日期

施工单位

监理单位

建设单位

锅检所 山东淄建集团工业设备安装分公司 锅炉安装专用

锅炉水压试验合格签证书

工程名称 莒县大自然生物质能热电有限公司

一期设备安装工程 试验依据 水压试验作业指导书、图纸

锅炉型号 TG-75/5.29-T1 工作压力（MPa） 5.29

制造编号 09.84503-1 试验压力（MPa） 7.3

分项工程 水压试验 介质温度（℃） 20

试验介质 软化水 环境温度（℃） 15

由山东淄建集团工业设备安装分公司安装的莒县大自然生物质能有限公司一期1#锅炉，2010年4月2日10时15分上水（介质）完毕，从2010年4月2日12时10分开始升压，2010年4月2日14时35分达到工作压力，稳压10分钟压力保持不变，2010年4月2日15时14分升压至试验压力，维持20分钟后，压力不变，降至其工作压力，维持10分钟后，压力指示为5.29MPa，经全面检查，确认合格，2010年4月2日16时结束，特此签证。

试验曲线： P（MPa）

7.3 保压20min

5.29 初检 全检

一、工程概况

高碑店市隆创集中供热有限公司QXX58-1.6/130/70-AⅠ锅炉安装工程，是高碑店市隆创集中供热有限公司拟建一台58MW锅炉，包括锅炉本体安装、砌筑等。由河北华信锅炉集团有限公司负责锅炉本体安装调试。

锅炉选用河北华信锅炉集团有限公司生产QXX58-1.6/130/70-AⅠ型循环流化床热水锅炉。该锅炉为单锅筒横置式、钢架结构、由燃烧室、炉膛、旋风分离器、返料器组成的循环燃烧系统。炉膛为模式水冷壁结构，尾部设计省煤器和一、二次风预热器。运转层高为7米，降低排烟温度，提高锅炉的出力及热效率。

二、编制依据

1、《锅炉安全技术监察规程》

2、GB50273-2009《锅炉安装工程施工及验收规范》

三、水压试验人员组织机构

总指挥:张迪

副总指挥：郝金琢

通讯员：高云山

司泵人员：孙昌军

压力表观测人员：孙永生

四、水压试验安全措施 安全工作是重中之重。为落实好安全工作，保证水压试验顺利按时完成，特制定以下措施：

1、落实好“安全第一、预防为主、防治结合、综合治理”的安全生产方针，按照“五同时”的原则做好安全工作。

2、建立健全安全管理机构，明确安全责任人，指定专职安全员并佩戴标志，制定好安全生产管理制度。

3、六米平台设置明显的安全警示及隔离标志，在醒目位置张贴水压试验有关文件，现场整洁。

4、与水压试验无关人员禁止进入水压试验现场，各单位做好管理监督工作。

5、所有工作人员和试验人员进入施工现场必须配戴安全帽，高空作业人员配备安全带。

6、锅炉本体有关水压试验检查部位平台扶梯应完善，临时架子需搭设铺板，符合规定要求，架板与架子要两端固定。

7、符合用电安全要求及文明施工要求。

8、水压试验超压试验前应清理与水压试验无关人员，所有检查人员撤离到锅炉平台，不得在锅炉本体受压件上停留，不得敲打和攀爬受压件。

9、水压试验过程中如有渗漏情况，只能记录不得处理，如出现变形情况应立即停止水压试验工作，对锅炉本体进行降压工作。

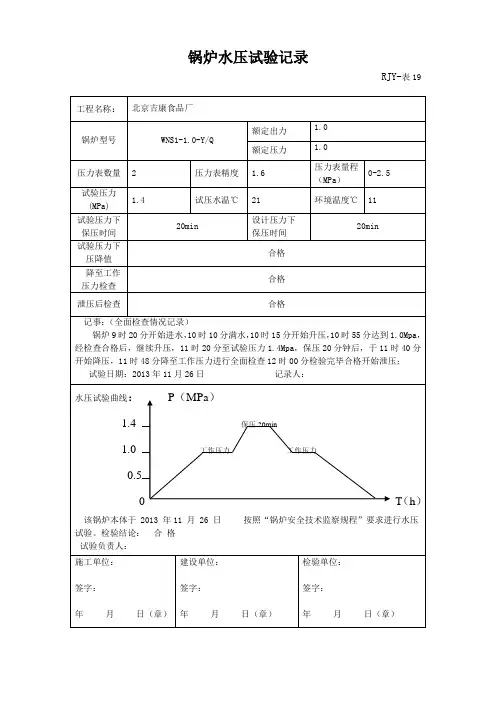

锅炉水压试验记录

RJY-表19

工程名称： 北京吉康食品厂

锅炉型号 WNS1-1.0-Y/Q 额定出力 1.0

额定压力 1.0

压力表数量 2 压力表精度 1.6 压力表量程

（MPa） 0-2.5

试验压力

(MPa) 1.4 试压水温℃ 21 环境温度℃ 11

试验压力下保压时间 20min 设计压力下

保压时间 20min

试验压力下压降值 合格

降至工作压力检查 合格

泄压后检查 合格

记事：（全面检查情况记录）

锅炉9时20分开始进水，10时10分满水，10时15分开始升压，10时55分达到1.0Mpa，经检查合格后，继续升压，11时20分至试验压力1.4Mpa，保压20分钟后，于11时40分开始降压，11时48分降至工作压力进行全面检查12时00分检验完毕合格开始泄压；

试验日期：2013年11月26日 记录人：

水压试验曲线： P（MPa）

1.4 保压20min

1.0 工作压力 工作压力

0.5

0 T（h）

该锅炉本体于 2013 年11 月 26 日 按照“锅炉安全技术监察规程”要求进行水压试验。检验结论： 合 格

试验负责人：

施工单位：

签字：

年 月 日（章） 建设单位：

签字：

年 月 日（章） 检验单位：

签字：

年 月 日（章）
