电火花线切割加工技术综述

数控电火花线切割加工数控电火花线切割加工技术（简称EDM）是一种高精度加工技术。

从1970年代开始，欧美等国家就开始大规模应用EDM技术进行制造业的加工，尤其是钢模等工具的加工领域。

随着科学技术的迅速发展，EDM加工技术在国内的发展越来越迅猛。

本文将深入探讨EDM加工技术的基本原理、加工特点和应用领域。

一、EDM加工技术的原理EDM加工技术是一种利用电火花的放电原理进行加工的技术。

该技术是通过在工件表面上形成一个电火花放电区域，然后通过电极在工件上移动，从而以放电所破坏的任何材料为导向面进行放电加工。

其基本原理就是用铜电极和工件之间的电场来产生放电，以达到材料加工的效果。

二、EDM加工技术的特点1、高精度EDM加工技术具有非常高的加工精度。

最小加工精度可以达到几微米。

这种精度的实现主要得益于电极和工件之间的放电距离非常短，因此实现了高精度加工。

2、适用性广EDM加工技术是一种非接触式加工技术，不会产生机械性变形，还可以对材料进行无需透过的加工。

这种特点使得EDM加工技术被广泛应用于制造业的各个领域，如钢模、微孔加工、局部加热、特种材料加工等领域。

3、加工效率高EDM加工技术擅长处理小型工件，能够以高速度进行加工，并且适合加工硬度较高的材料。

其加工速度比传统加工方式快数倍。

同时，EDM加工技术还可以实现多种复杂形状的加工。

三、EDM加工技术的应用1、模具加工在模具的制造过程中，EDM加工技术几乎不可或缺。

在制造钢模等高精度模具时，人们越来越依赖EDM加工技术来提高高精度模具的生产效率和质量。

例如EDM加工技术可以用来制造汽车制动器，轮胎、零部件等。

2、微孔加工EDM加工技术在微细加工领域也具有潜力，可以用来加工出各类细小的孔洞和小圆形孔，例如墨盒的喷嘴孔、医疗器械的药孔等。

3、局部加热EDM在融合、碳化、钎焊和热处理等领域中，可充当局部加热剂，并被广泛地应用。

四、EDM加工技术发展趋势随着科学技术的不断发展，EDM加工技术还有很多的发展方向和潜力。

电火花线切割加工工艺技术电火花线切割（Electric Discharge Machining，简称EDM）是一种利用电火花进行金属线切割的加工工艺技术。

该技术通过放电现象将放电能量转化为热能，使切割掉的金属以精确的形状从被加工物件上剥离。

在电火花线切割加工工艺技术中，首先需要将被加工物件和切割线材（线极）分别浸泡在工作液中，并保持一定的间隙。

然后，在工作过程中，通过电源控制电极间的电压和电流，使电极之间产生放电。

放电时，电火花在工作液的隔离层中间产生，随后穿过工作液，同时物件表面和切割线材之间的材料开始熔化。

熔化的材料会随着放电量的增加逐渐被蚀刻掉，从而实现金属的切割。

电火花线切割加工技术具有以下优点：1. 灵活性强：电火花线切割工艺适用于各种硬度的金属，如钢、铝、铜等，同时也可以对脆性材料进行切割，如陶瓷、玻璃等。

2. 切割精度高：由于电火花线切割是通过放电现象进行切割，因此可以实现高精度的切割。

典型的切割精度可达到0.001mm。

3. 表面质量好：电火花线切割过程中，切割面熔化的材料被遗留在工作液中，不会再与被加工物件接触，因此可以避免机械冲击和划伤，从而获得较好的表面质量。

4. 适用于复杂形状切割：由于电火花线切割工艺是非接触切割，因此可以切割各种复杂形状的孔洞、槽和轮廓。

然而，电火花线切割也存在一些缺点：1. 加工速度慢：与传统切割方法相比，电火花线切割的加工速度较慢，特别对于较厚的金属件而言。

2. 需要消耗切割线材：电火花线切割需要使用切割线材，这会增加加工成本。

总之，电火花线切割加工工艺技术在金属加工领域中具有独特的优势。

尽管存在一些缺点，但通过合理的工艺参数设置和系统优化，可以充分发挥电火花线切割的切割精度和表面质量优势，实现高效、精确的金属切割加工。

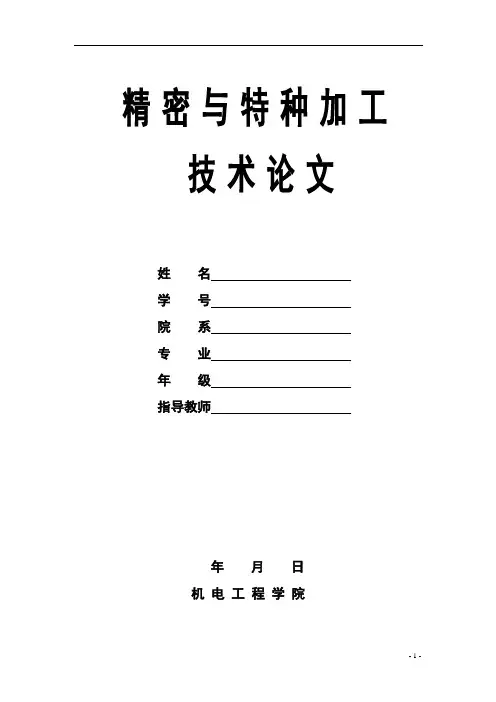

精密与特种加工技术论文姓名学号院系专业年级指导教师年月日机电工程学院电火花线切割加工技术摘要：随着在我国国民经济的飞速发展，特别是工业技术飞速发展的新形势下，急需发展模具加工技术，而数控电火花切割技术正是模具加工工艺领域中的一种关键技术。

目前在电机，仪表等行业新产品的研制开发过程中，常采用数控电火花线切割方法直接切割出零件，大大缩短了研制周期，并降低了成本。

在众多工业产品的生产过程中，都用到了数控电火花切割机床，如飞机制造、汽车模具制造、手机零部件的生产等，因此电火花机床的研究与改进是我国国内市场的需要，也能为我国的工业的发展起一定的作用。

电火花线切割，其基本工作原理是利用连续移动细金属丝（成为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

本次论文以电火花线切割为主线，综合了线切割的发展，电火花线切割机床，电火花线切割加工质量及其影响因素，电火花线切割加工程序编制等。

关键词：工业生产电火花线切割发展史加工质量程序编制第一章电火花线切割的介绍1.电火花线切割的发展20世纪中期，苏联拉扎林科夫妇研究开关触点受火花放电腐蚀的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法，线切割放电机也于1960年发明于苏联。

当时以投影器观看轮廓面前后进给工作台面加工，其实认为加工速度虽慢，却可加工传统机械不易加工的微细形状。

代表的实用例子是化织喷嘴的异型孔加工。

国内五十年代，电火花加工开始被认识，电火花机床开始进入加工领域，虽然当时只能解决硬度问题，打些丝锥钻头之类。

但这是电加工在模具行业大行其道的开始。

这时人们已经认识到如果“钢丝锯” 加上“电火花”，“锯”有硬度的淬火钢应是可能的。

于是，让一个轴上储的大量铜丝经两个导向轮缠绕到另一个储丝轴上，两个导向轮间放上工件，工件接RC电源的正极，铜丝接RC电源的负极，就实现了火花切割。

尽管当时两个储丝轴像电影片盘一样的更换，尽管当时以各种摩擦方式制造丝的张力，也尽管当时以防锈防臭的磨床冷却液做加工液，必竟实现了“线电极火花切割”。

钳工技术中的常见电火花加工与线切割技术钳工技术在工业生产中扮演着重要的角色，而电火花加工与线切割技术则是其常见应用之一。

本文将分别介绍电火花加工与线切割技术在钳工领域中的作用和应用。

一、电火花加工技术电火花加工技术是一种利用电脉冲高温放电的方法进行金属加工的工艺。

在钳工领域中，电火花加工技术主要用于加工硬质材料或薄壁零件，以提高工件的精度和表面质量。

电火花加工的原理是利用电极与工件之间的电波放电，产生高温高压的等离子体，在瞬间将金属材料蒸发、溶解或氧化。

通过控制放电时间和电压，可以实现对工件进行精确加工的目的。

电火花加工技术在钳工领域中的应用非常广泛，如模具加工、精密零部件加工等。

通过电火花加工，可以实现对硬质材料的精密加工，提高工件的加工精度和表面质量，同时也可以减少刀具磨损，延长工具寿命。

二、线切割技术线切割技术是一种利用金属丝作为切割工具，通过电火花放电的方式对工件进行切割的工艺。

在钳工领域中，线切割技术主要用于加工厚板材或异形零件，以实现高精度的切割要求。

线切割的原理是通过控制电脉冲放电，使电极与工件之间的金属丝快速融化，从而实现对工件的切割。

线切割技术具有切割速度快、切口平整、尺寸精度高等优点，适用于加工各种材料的工件。

在钳工领域中，线切割技术被广泛应用于金属加工、模具制造等领域。

通过线切割，可以实现对厚板材的精确切割，提高工件的加工效率和一致性，同时也可以减少加工成本，提高生产效益。

综上所述，电火花加工与线切割技术是钳工技术中常见的加工方法，它们分别适用于不同类型的工件加工，具有各自的优势和应用特点。

在实际生产中，钳工技术工作者可以根据工件的材质和加工要求，选择合适的加工技术，以实现高效、精确的加工效果。

只有不断改进和创新，钳工技术才能不断发展，为工业生产做出更大的贡献。

电火花线切割加工学问目标把握电火花线切割加工的原理、特点及应用；了解电火花线切割加工的根本工艺规律；电火花线切割加工机床的组成及各局部的功用。

技能目标把握电火花线切割加工机床的构造；学会电火花线切割加工的手工编程；把握线切割加工工艺及应用。

任务一小批量零件的线切割加工任务描述图2-1-1 所示的零件，需加工出异形型腔，共数百件。

如何通过线切割加工的方式来实现此批零件的加工？图2-1-1 异形型腔的加工示意图任务分析很多类型的工件〔如高精度要求的花键孔、特别的异形刀具、航空航天所用的试制零件等〕由于生产批量小、硬度高，过去承受机械加工，通常用特制的拉刀在拉床上加工而成，而拉刀本钱格外高，因此对于高硬度、带有斜度的工件很难适用。

在这种状况下承受慢速走丝线切割进展加工，可以极为便利地满足加工要求。

学问预备一、电火花线切割加工的原理、特点及应用随着电火花加工技术的进展，在成形加工方面逐步形成两种主要加工方式：电火花成形加工和电火花线切割加工。

电火花线切割加工〔wire cut EDM，简称WEDM〕自20 世纪50 年月末产生以来，获得了极其快速的进展，已逐步成为一种高精度和高自动化的加工方法，在模具制造、成形刀具加工、难加工材料和周密简单零件的加工等方面获得了广泛应用。

目前电火花线切割机床已占电加工机床的60％以上。

1.电火花线切割加工的进展电火花线切割加工历经半个多世纪的进展，已经成为先进制造技术领域的重要组成部分。

电火花线切割加工不需要制作成形电极，能便利地加工外形简单、大厚度的工件，且工件材料的预加工量少，因此在模具制造、产品试制和零件加工中得到了广泛应用。

尤其是进入20 世纪90 年月后，随着信息技术、网络技术、航空和航天技术、材料科学技术等高技术的进展，电火花线切割加工技术也朝着更深层次、更高水平的方向进展。

我国上海仪表工程师于 20 世纪60 年月独创的特种快速走丝电火花加工机床，经过30 多年的进展和完善，现已成为模具加工不行缺少的装备，也是中国模具生产企业装备数量最多的电火花加工机床。

电火花线切割加工工艺技术简介电火花线切割（Electric Discharge Machining，EDM），又称电脉冲加工或放电加工，是一种利用电火花放电的原理进行金属加工的非传统加工方法。

该技术广泛应用于模具制造、航空航天、汽车制造等行业，在这些行业中，电火花线切割被用来切割、修复和加工各种金属材料。

工艺原理电火花线切割利用电火花的热作用和腐蚀作用将工件金属材料腐蚀剥离，从而实现线形切割的加工目的。

其工艺原理可以概括为以下几个步骤：1.放电启动：通过电极与工件之间的电极间隙，施加相对高压的脉冲电源，从而引发电火花放电。

2.电火花放电：电极与工件之间的电火花产生高温和高压的等离子体。

等离子体中的高温融化了工件表面的金属材料，高压将融化的金属材料腐蚀剥离。

这个过程不断重复，直到完成整个加工。

3.冷却清洗：在放电过程中，线切割液冷却和清洗电火花所产生的碳化物等杂质，保持电极与工件之间的间隙稳定。

4.定位移动：通过控制电极的运动，将电极定位到需加工的位置，并沿着特定轨迹移动，实现相应的切割。

工艺特点1.高精度加工：电火花线切割工艺能够实现高度精密的加工，可满足对精度要求较高的零件的加工需求。

2.无切削力：电火花线切割是一种非接触式加工方式，不会对材料产生切削力，因此适用于较脆和硬度较高的材料。

3.无限制形状：电火花线切割可以加工各种形状的孔、槽和复杂曲线等，具有很强的灵活性。

4.适用多种材料：电火花线切割适用于几乎所有导电材料，如钢、铝、铜、钛、合金等。

5.表面质量好：电火花线切割加工的表面质量较好，具有较低的粗糙度和一定程度的光洁度。

6.能耗较高：由于需要产生高能量的电火花放电，电火花线切割的能耗相对较高。

7.加工速度慢：电火花线切割加工速度较慢，通常需要长时间才能完成一个工件。

加工条件进行电火花线切割加工时，需要依据材料和加工要求确定合适的加工参数。

以下是影响电火花线切割加工的关键条件：1.电极与工件材料：电极一般采用铜、铜合金等导电性材料；工件可以是导电性材料，如钢、铝、铜等。

电火花线切割加工技术摘要：电火花线切割加工是在电火花加工基础上于20世纪50年代末最早在前苏联发展起来的一种新的工艺形势，是用线状电极靠火花放电对工件进行切割，故称为线切割，随着电加工设备及加工工艺的发展，加工模具的工艺路线，在不断的改进。

该文以线切割的加工原理及发展过程为背景，对彩虹彩色显像管总厂零件分厂的模具加工工艺路线作简单介绍。

关键词：线切割；工艺路线；变革；精度；效率Wire cut edm technologyAbstract: The experimental research of EDM process of conductive engeering ceramics using a special power supply by controlling pulse discharging energy, is discussed. The basic principle of electrolytic machining and the superiority of its processing technology were introduced. The ECM/EDM (electrochemical melting and electric discharge machining) compound machining process was stated. And the foreign developing status quo of the ECM/EDM compound processing of deep and small holes was mentioned.一：电火花线切割的应用范围：在目前的生产中，数控电火花线切割技术应用广泛，不仅是因其加工效率高精度高，更重要的是其加工范围广泛。

数控电火花线切割可加工下列工件：1、电火花成形用电极线切割技术适合加工一般穿孔加工用、带锥度型腔加工用及微细复杂形状的电极，同时还有铜钨、银钨合金之类的电极材料。

电火花加工概述范文
1.高精度加工：电火花加工可以实现对工件的精细加工和雕刻，其加
工精度可以达到几十微米甚至更小。

2.高硬度材料加工：电火花加工可以处理高硬度材料，如钢、钛合金、铜和铝等，这些材料往往难以用传统机械加工方法处理。

3.无需接触加工：电火花加工是一种非接触加工方法，工件和电极之
间不需要直接接触，避免了机械加工中的划伤和变形等问题。

4.适用于复杂形状加工：电火花加工可以实现对复杂形状和细小结构
的加工，如内孔、棱角、小凸台和环槽等。

5.无毛刺和毛屑：由于电火花加工是非接触加工，因此不会产生毛刺
和毛屑，使得加工表面光洁度高，减少后续处理工序的需要。

然而，电火花加工也存在一些限制和挑战：
1.加工效率低：与传统机械加工相比，电火花加工的加工速度较慢，
特别是加工大型和厚壁工件时，加工周期会更长。

2.电极磨损和损坏：在电火花加工过程中，电极和工件都会受到放电
的影响，导致电极磨损和工件表面变形等问题，需要定期更换电极，增加
了成本和时间。

3.加工精度受限：虽然电火花加工可以实现高精度加工，但在加工过
程中，由于电极磨损、摆放误差和环境条件等因素，加工精度也会有一定
的波动。

总的来说，电火花加工是一种重要的金属加工方法，具有独特的优势和应用领域。

随着科学技术的进步和设备的改进，电火花加工将会在更广泛的领域得到应用和发展。

切割加工中的电火花切割技术电火花切割技术，是一种非常精密的加工技术，它不仅在工业生产中发挥着重要的作用，也在其他领域中得到了广泛应用。

它常被用来切割工业金属，塑料和玻璃等材料。

在这篇文章中，我们将对电火花切割技术进行深入探讨，了解它的原理，优劣性以及在切割加工中的应用。

一、电火花切割技术的原理电火花切割技术的原理基于金属在高温和高压下易于形成等离子体的性质。

该技术通过电极把电子排放到工件材料表面，并形成电火花。

当电流过高时，电火花可以穿透材料并在其中进行切割或腐蚀。

在此过程中，电木匠电极和切割材料之间会形成一道充满电火花的通道，材料会因为受到电火花的瞬间冲击而被削减和去除。

二、电火花切割技术的应用在切割加工中，电火花切割技术被广泛应用于各个行业。

在航空和航天工业中，电火花切割技术用于制造飞机、火箭和导弹部件等。

在汽车工业中，电火花切割技术用于制造发动机零件、制动器和离合器零件等。

此外，电火花切割技术还被用于生产锻造铸造件、模具、导电材料和钣金等。

三、电火花切割技术的优缺点在与其他切割工具相比较时，电火花切割技术有其自身的优缺点。

它的优点之一是能够加工出高度复杂形状的金属零件和薄壁结构，它的精度和表面光洁度也很高。

此外，它可以加工多种金属材料以及非金属材料，比如塑料和陶瓷。

电火花切割技术还可以在材料表面附加加工，并且不会对物体的激光加工和热处理产生影响。

然而，电火花切割技术也存在缺点，比如，切割速度较慢，处理工艺比较复杂，但是这些都可以通过不断的改进和升级来得到改善。

四、结论总之，电火花切割技术是一项高效、精准的切割工具，它的应用不仅在制造业中，也在其他行业中得到了广泛应用。

电火花切割技术的优点和缺点我们都有所了解，随着技术的不断改进，相信它在未来的发展中一定会更加完善和成熟，展现出更加广泛的应用前景。

电火花线切割毕业论文电火花线切割，也称为电火花加工，是一种特殊的金属切割技术，可以在硬度高、热处理后的材料上进行加工。

电火花线切割的工作原理是利用电极丝经过工件表面时产生的离子化气体放电作用，将工件表面切割成形状和尺寸符合要求的形状。

本文将从电火花线切割的工作原理、加工参数、应用领域和发展趋势等几个方面进行讨论，旨在说明该技术的特点及未来的发展方向。

一、工作原理电火花线切割技术的主要特点是采用了喷水式的电极丝作为切割工具，通过高频放电产生高温等离子体，在局部区域将工件材料分解和蒸发，从而实现对工件的切割加工。

其工作原理如下所述：（1）放电原理通过高频电压放电的方式，在电极丝与工件表面之间产生一个弱化电弧，引发气体离子化和局部区域加热。

随着电极丝向下移动，电弧和气体等离子体也随之向下延伸，逐渐形成一条形状沿着工件表面进行切割加工。

（2）工作流程由计算机控制放电电路，根据加工要求制定相应的切割程序和加工参数，通过高频电压产生放电信号，控制导电体与工件表面间的闪电放电，使电极丝和工件表面间产生高温的离子化气体，并将材料蒸发和分解，使材料形成一条形状实现切割加工。

二、加工参数电火花线切割加工具有高速、精度高、加工表面光洁度好等特点，其加工参数的控制对于切割质量的影响较大。

下面从荧光干涉仪、电极和工作气压等方面探讨其主要加工参数的控制。

（1）荧光干涉仪放电电压电火花线切割加工中，荧光干涉仪放电电压是影响加工效果的重要参数之一。

要注意荧光干涉仪放电电压不要过高和过低，否则都会影响加工质量。

荧光干涉仪放电电压过高，容易导致放电电极和工件表面局部区域产生过高的电弧和气体等离子体，从而使工作表面烧伤；荧光干涉仪放电电压过低，则影响电弧强度，加工效果不佳。

（2）电极丝直径电极丝直径会影响加工的精度和表面质量。

直径过小，精度低，表面粗糙，过大则会导致切割区域变宽。

因此，根据加工零件的要求和材料性质来选择合适的电极直径。

电火花线切割加工摘要：近年来，随着在我国国民经济的飞速发展，特别是工业技术飞速发展的新形势下，急需发展模具加工技术，而数控电火花切割技术正是模具加工工艺领域中的一种关键技术。

目前在电机，仪表等行业新产品的研制开发过程中，常采用数控电火花线切割方法直接切割出零件，大大缩短了研制周期，并降低了成本。

在众多工业产品的生产过程中，都用到了数控电火花切割机床，如飞机制造、汽车模具制造、手机零部件的生产等，因此电火花机床的研究与改进是我国国内市场的需要，也能为我国的工业的发展起一定的作用。

电火花线切割，其基本工作原理是利用连续移动细金属丝（成为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

本文以电火花线切割为主线，综合了线切割的发展，电火花线切割机床，电火花线切割加工质量及其影响因素，电火花线切割加工程序编制等。

把以前学过的基础课程融汇到综合应用本次论文当中来，所谓学以致用。

关键词：工业生产电火花线切割发展史加工质量程序编制目录摘要 (1)第一章电火花线切割的结介绍 (3)1.1电火花线切割的发展 (3)1.2 电火花线切割机床的类型 (4)第二章电火花线切割加工原理 (6)2.1 脉冲电源 (6)2.2 机械系统 (7)2.3 断丝机理 (10)2.4 加工控制 (11)第三章电火花线切割加工质量 (12)3.1 电火花线切割加工精度 (12)第四章电火花线切割加工工作环境 (13)第五章电火花线切割加工的应用 (14)第六章电火花线切割加工的特点 (14)6.1．试制新产品 (14)6.2．加工特殊材料 (15)6.3．加工模具零件 (15)6.4电火花线切割加工的应用领域 (15)参考文献 (16)第一章电火花线切割的介绍1.1电火花线切割的发展1.1.1 电火花线切割机的产生20世纪中期，苏联拉扎林科夫妇研究开关触点受火花放电腐蚀的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法，线切割放电机也于1960年发明于苏联。

我国电火花线切割技术的现状及其发展一、背景介绍电火花线切割技术是指利用电火花放电作为能量源，通过工具电极和工件之间的放电脉冲，使工件表面产生高温高压等离子体，瞬间气化并喷出，从而实现对工件进行切割加工的一种非接触式加工技术。

该技术具有精度高、效率高、适应性广等优点，在航空航天、汽车制造、模具制造等领域得到了广泛应用。

二、我国电火花线切割技术的现状1. 技术水平与国际接轨随着我国制造业的快速发展，电火花线切割技术也在不断提升。

目前，我国的电火花线切割机床已经能够实现微米级别的加工精度，并且在一些领域已经与国际先进水平接轨。

2. 应用范围不断扩大我国的电火花线切割技术已经广泛应用于模具制造、汽车制造、航空航天等领域。

尤其是在汽车零部件制造中，该技术已经成为了不可或缺的一部分。

3. 产业链逐步完善我国的电火花线切割机床生产企业已经逐步形成了一条完整的产业链，从机床研发、制造到销售和售后服务，都已经得到了比较好的发展。

三、我国电火花线切割技术的发展趋势1. 精度和效率进一步提升随着我国制造业对精度和效率要求越来越高，电火花线切割技术也需要不断提升。

未来，该技术将会实现更高的加工精度和更快的加工速度。

2. 自动化程度不断提高随着人工智能、大数据等技术的发展，电火花线切割机床将会实现更高程度的自动化。

未来，该技术将会实现智能化、集成化等方向的发展。

3. 应用领域进一步扩大随着新材料、新工艺、新产品等领域的不断涌现，电火花线切割技术也将会在更多领域得到应用。

例如，在生物医学领域中，该技术可以用于制造人工关节等医疗器械。

四、我国电火花线切割技术面临的挑战1. 技术创新不足目前，我国的电火花线切割技术还存在一些技术瓶颈，例如加工精度和加工效率等方面需要不断提升。

因此，需要加强技术创新，不断推进该技术的发展。

2. 人才短缺电火花线切割技术需要高素质的专业人才来支撑其发展。

目前，我国在该领域的专业人才数量还比较少，需要加强人才培养和引进。

电火花线切割总结报告
电火花线切割是一种常用的金属切割方法，本报告总结了这种切割方法的基本原理、设备和使用注意事项。

首先，电火花线切割是通过在金属表面放电产生高温和高压的电火花，将金属表面熔化和蒸发，从而实现切割的目的。

这种切割方法适用于各种金属材料，特别适用于高硬度、高韧性和高温度的材料。

其次，电火花线切割的设备包括切割机、电极线、工作台和电源等。

其中，切割机是核心设备，负责控制电火花的产生和切割的深度和形状。

电极线则是把电流传递到工件上的介质，工作台用于固定工件，电源则提供电能。

最后，使用电火花线切割需要注意的事项包括：选用合适的切割机和电极线、设置合适的切割参数、正确安装工件、进行必要的保护措施、及时清理产生的废料和保养设备等。

这些注意事项可以提高切割效率，保障操作安全和设备寿命。

总之，电火花线切割是一种高效、精确和多功能的金属切割方法，掌握其基本原理和使用技巧对于提高生产效率和产品质量具有重要
意义。

- 1 -。

电火花线切割加工工艺技术电火花线切割加工工艺技术是一种利用电火花放电效应进行金属材料切割加工的先进技术。

在该工艺中，利用高频电流在工件表面产生一系列微小的电火花放电，从而将工件切割成所需形状。

以下是关于电火花线切割加工工艺技术的详细介绍。

首先，电火花线切割加工工艺技术需要使用专用的切割设备和金属导线。

切割设备一般包括主机、电源、控制系统和CAD/CAM软件等。

金属导线则作为电极，将电流引导到要切割的工件上。

在实际操作中，需要先根据设计要求，使用CAD/CAM软件绘制出所需切割的图形。

然后，通过控制系统将CAD文件导入到切割设备中，设定切割参数，如放电电流、脉冲频率和脉冲宽度等。

接下来，将金属导线与切割设备连接，并通过夹具将工件固定在工作台上。

切割设备将根据被切割图形的坐标信息，通过电流控制系统，控制金属导线在工件表面上进行往复运动。

在电火花放电时，由于电流通过金属导线流过工件时产生的局部高温现象，会使工件表面金属瞬间融化并汽化，从而形成微小的电火花放电孔。

这些微小的孔随着金属导线的运动逐渐连接，最终形成一个完整的切割轮廓。

在整个切割过程中，切割速度、放电电流和脉冲频率等参数的选择非常关键。

合适的参数能够确保切割质量和效率。

同时，还要注意切割过程中产生的热量，以防止工件变形或局部烧伤。

电火花线切割加工工艺技术具有精度高、适用范围广、加工效率高、无余切、无振动等优点。

它可以切割各种导电材料，如金属、合金、陶瓷等，并适用于精密金属模具、模板、工件等的制造。

总结起来，电火花线切割加工工艺技术通过利用电火花放电效应，实现对金属材料的高精度切割。

它是一种高效、精确且广泛应用的加工方法，为现代制造业提供了有力的支持。

电火花线切割加工工艺技术是一种利用电脉冲放电加工金属材料的先进技术。

它以高频电流通过电极引导，通过电火花放电来在工件表面切割出所需形状。

这种技术广泛应用于制造业中的模具制造、精密零件加工等领域。

本文将对电火花线切割加工的优势、设备和操作流程、加工参数以及注意事项进行详细介绍。

电火花线切割加工简介电火花线切割是一种常用的金属加工方式，通过电火花产生的短暂高温来切割金属材料，广泛应用于制造业和加工业。

本文将介绍电火花线切割的原理、设备和应用，并对其优缺点进行分析。

原理电火花线切割是利用放电原理切割金属材料的一种加工方法。

其原理如下： 1. 电极放电：电火花线切割设备内部有一对电极，其中一个电极（称为工件电极）与金属工件接触，另一个电极（称为丝电极）被安装在一条带有绝缘材料的金属丝上。

2. 电极间放电：设备通过提供高频脉冲电源，将电极之间的电压提高到一定的程度，使两个电极之间发生放电。

放电时，电流从丝电极通过工件电极流过，产生强烈的电弧放电。

3. 放电冷却：电弧放电持续时间很短暂（大约几微秒），但温度非常高，能够使工件表面局部熔化和蒸发。

在放电的瞬间，电弧产生的高温使工件表面产生高压蒸汽，爆炸情况下周围的冷却液会立即鼓动继续注入工件，形成一个流动的冷却液柱，并带走蒸汽。

设备电火花线切割设备主要由以下几部分组成： 1. 主机：主要负责提供高频脉冲电源和控制系统，控制放电的时间、频率和电极之间的间距。

2. 电极：包括工件电极和丝电极，工件电极与金属工件接触，丝电极固定在设备中，由金属丝带电绝缘材料组成。

3. 冷却系统：用于冷却放电过程中产生的高温，通常采用水冷却系统，通过冷却液流动带走热量。

4. 控制系统：用于控制放电过程的时间、频率和电极之间的间距，通常采用计算机控制和监控。

应用电火花线切割在许多行业中都有广泛应用，主要体现在以下几个方面：制造业在制造业中，电火花线切割被广泛应用于金属加工和制造。

它可以用于切割金属板材、金属零件的加工、模具加工等。

电火花线切割可以切割出复杂的形状和小尺寸的孔洞，而且切割速度快、效果精确。

航空航天在航空航天领域，电火花线切割常用于制造航空发动机零部件，如涡轮叶片、燃烧室壁等。

由于航空航天对零件的精度要求极高，电火花线切割可以满足这些要求，且对材料的热影响很小，不会对零件的性能产生负面影响。
