一、经编机的一般结构：1 .主要机构①成圈机构②送经机构③梳栉横移机构④牵拉卷取机构⑤传动机构2 .辅助机构①扩展产品花色品种的机构匹艾州（Piezo）贾卡机构、毛圈机构、压纱板、花压板、间隙送经和多速送经机构②使机器便于调整和看管的机构第三节经编机的一般结构与分类一、经编机的一般结构：1 .主要机构①成圈机构②送经机构③梳栉横移机构④牵拉卷取机构⑤传动机构2 .辅助机构①扩展产品花色品种的机构匹艾州（Piezo）贾卡机构、毛圈机构、压纱板、花压板、间隙送经和多速送经机构②使机器便于调整和看管的机构二、经编机的分类1. 根据牵拉角度分特里科经编机拉舍尔经编机两种经编机成圈机件配置的比较特里科经编机拉舍尔经编机两种经编机牵拉受力的比较特里科经编机拉舍尔经编机2. 根据针床数分单针床经编机双针床经编机3. 根据针型分复合针经编机舌针经编机钩针经编机4. 根据机器的结构特征、工作原理和用途分特里科经编机弹性拉舍尔经编机贾卡拉舍尔经编机多梳拉舍尔经编机双针床拉舍尔经编机网眼拉舍尔经编机钩编机(crochet machines)缝编机(stitch-bonding machines)管编机三、经编机的代号1. 特里科经编机的代号K —特里科经编机。
如K12 、K13 。
KS —复合针型特里科经编机。
如KS3 、KS4 。
HKS —高速复合针型特里科经编机。
如HKS2 、HKS2-3 。
KE —普通钩针型特里科经编机。
如KE2 。
KH —短钩针超高速特里科经编机。
KC —针床摆动的特里科经编机。
如KC3KL —试织用特里科经编机。
DK —钩针型双针床特里科经编机。
如DK2 。
HDK—高速钩针型双针床特里科经编机。
如HDK22. 拉舍尔经编机的代号R —标准拉舍尔经编机。
如RSE4-1 。
RS —使用复合针的拉舍尔经编机。
如RS4N-2M 。
RJ —贾卡提花拉舍尔经编机。
如RJ4/1 。
MR —多梳型油箱式拉舍尔经编机。

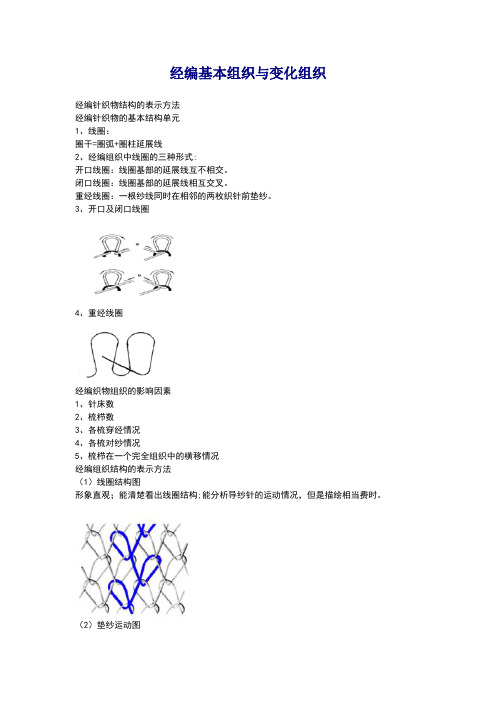

经编基本组织与变化组织经编针织物结构的表示方法经编针织物的基本结构单元1、线圈：圈干=圈弧+圈柱延展线2、经编组织中线圈的三种形式:开口线圈：线圈基部的延展线互不相交。
闭口线圈：线圈基部的延展线相互交叉。
重经线圈：一根纱线同时在相邻的两枚织针前垫纱。
3、开口及闭口线圈4、重经线圈经编织物组织的影响因素1、针床数2、梳栉数3、各梳穿经情况4、各梳对纱情况5、梳栉在一个完全组织中的横移情况经编组织结构的表示方法（1）线圈结构图形象直观；能清楚看出线圈结构;能分析导纱针的运动情况，但是描绘相当费时。
（2）垫纱运动图①用从下到上的点行表示针依次形成的线圈，②用横向的点列表示依次排列在针床上的针③点上方表示针前（机后），点下方表示针背（机前）。
（3）意匠图①格子纵向上一个小格的高度一般表示两个线圈横列；②一个小格的宽度表示一个针距；③不同的颜色表示不同的组织。
（4）数码法①由下向上按顺序记下各横列导纱针在针钩前的垫纱情况②/ :表示横列与横列之间的隔离符号， //:表示花纹循环的结束符号③0 、 1 、 2 、 3……一般特里科经编机和高速拉舍尔经编机上使用④0 、 2 、 4 、 6……一般在多梳拉舍尔经编机用（5）穿经图“|”——表示穿纱“·”——表示空穿数码法以数字0、1、2、3……(一般特里科经编机和高速拉舍尔经编机上使用)或0、2、4、6……(一般在多梳拉舍尔经编机用)顺序标注针间间隙见下图，数字顺序以梳栉横移机构在经编机上。
由下向上按顺序记下各横列导纱针在针钩前的垫纱情况。
图中的组织可表示为：GB1:5-6/5-4/4-3/3-2/2-1/1-0/1-2/2-3/3-4/4-5//GB2:1-0/1-2/2-3/3-4/4-5/5-6/5-4/4-3/3-2/2-1//其中 "/"表示横列与横列之间的隔离符号，"//" 表示花纹循环结束符号。
现在高速拉舍尔经编机和EL控制的梳栉横移的经编机都已采用特里科编号方法。
针织学试卷,针织学1（纬编）作业习题第⼀章（纬编概述）习题1.线圈由哪⼏部分组成，纬编针织物的结构有何特征？2.⾆针、复合针和钩针的特点和主要应⽤。
3.编结法和针织法的成圈过程分为哪些阶段，两者有何不同？4.如何来获取针织物的线圈长度，它对针织物性能有什么影响？5.⽐较针织物稀密程度有哪些指标，应⽤条件是什么？6.纬编针织物组织分⼏类，各有何特点。
7.表⽰纬编针织物结构的⽅法有⼏种，各⾃的适⽤对象。
8.纬编针织机⼀般包括哪⼏部分，主要技术规格参数有哪些？9.机号与可以加⼯纱线的细度有何关系？10.常⽤的纬编针织机有⼏类，各⾃的特点与所加⼯的产品是什么？11.针织⽤纱有哪些基本要求？12.筒⼦的卷装形式有⼏种，各适⽤什么原料？第⼆章（纬编基本组织与变化组织及圆机编织⼯艺）习题1.平针组织有哪些结构参数，其相互关系如何？2.可采取哪些措施来提⾼针织物的尺⼨稳定性？3.平针组织的特性和⽤途是什么？4.单⾯圆纬机针的上升动程影响到什么，如何才能做到正确垫纱？5.弯纱过程的最⼤弯纱张⼒与哪些因素有关？6.圆纬机实际编织时，如何改变线圈长度，调整弯纱三⾓位置的作⽤是什么？7.双向运动沉降⽚的⼯作原理与优缺点。
8.变化平针组织的结构和编织⼯艺与平针组织有何不同？9.罗纹组织种类有哪些，如何在不同种类的罗纹组织之间⽐较它们的横向密度？10.罗纹组织的特性和⽤途是什么？11.滞后成圈，同步成圈和超前成圈的特点与适⽤对象。
12.双罗纹组织的结构与罗纹组织有何不同，前者有何特性和⽤途？13.⽐较双罗纹机与罗纹机在成圈机件及其配置⽅⾯的相同和不同之处。
14.如要在双罗纹机上编织下列图⽰的花⾊双罗纹织物（⼀个完全组织的花型），试画出编织图，作出相应的织针和三⾓排列以及⾊纱配置。
双反⾯组织的结构和外观特征怎样，有何特性和⽤途？双反⾯机有哪些成圈机件，其如何配置，双反⾯组织如何编织？第三章（纬编花⾊组织与圆机编织⼯艺）习题1.结构均匀与不均匀提花组织有何区别？完全与不完全提花组织有何区别，其反⾯组织有哪些，各有何特点？提花组织如何编织？2.什么是线圈指数，它的⼤⼩关系到什么？3.连续集圈次数的多少将影响到什么？集圈组织如何编织？4.添纱组织有哪⼏种，结构各有何特点？影响地纱和添纱线圈的正确配置的因素有哪些？5.衬垫纱的衬垫⽅式有哪些？添纱衬垫组织如何编织？6.衬纬组织的纬纱对织物性能有何影响，衬纬组织如何编织？7.⽑圈组织有哪些种类，结构各有何特点？常⽤的⽑圈沉降⽚有哪些构型，它们在编织过程中起到了哪些作⽤？如何改变⽑圈长度？8.调线组织可以在哪些纬编组织基础上得到？四⾊调线装置如何完成调线过程？9.什么是绕经组织的花宽，它取决于哪些因素？绕经导纱器的配置和垫纱与普通导纱器有何不同？10.长⽑绒组织有⼏种，其结构和编织⽅法有何区别？11.纱罗组织与菠萝组织在结构和编织⽅法⽅⾯有何不同？移圈⽤机件与普通成圈机件有何不同？12.瑞⼠式与法式点纹组织有何区别？画出与这两种点纹组织编织图相对应的三⾓排列图？13.胖花组织与提花组织有哪些相同和不同之处？14.双罗纹机型复合组织与罗纹型复合组织在结构和性能⽅⾯有什么不同？15.纬编花⾊组织中，哪些组织可以形成下列花⾊效应：（1）⾊彩图案（2）横条纹（3）纵条纹（4）孔眼（5）凹凸（6）⽑绒表⾯（7）丝盖棉第四章（圆纬机的选针与选沉降⽚原理及应⽤）习题??1.选针与选⽚装置分⼏种类型，各有何特点？2.分针三⾓选针的特点和适⽤对象是什么？3.多针道变换三⾓选针的花宽和花⾼与哪些因素有关？4.画出与编织图3－86和3－92相对应的织针与三⾓排列图，并说明这两种组织在什么针织机上编织。
针织大圆机的结构2011-03-08 来源：中国纺织服装机械网针织大圆机是由机架、供纱机构、传动机构、润滑除尘(凊洁)机构、电气控制机构、牵拉卷取机构和其他辅助装置构成。
机架部分针织大圆机的机架式由三只脚(俗称下脚)和一个圆形(也有方形的)台面而组成，下脚下面由三叉固定，台面(俗称大盘)上面有三根立柱(俗称上脚或直脚)，直脚上面安装有纱架座。
三只下脚的间隙中安装有安全门(又称保护门)。
要求机架必须稳固、安全。
它具有下列特点：1、下脚采用内藏式结构电动机所有的电气布线、工具等都可以置于下脚内，使机台安全、简洁大方。
2、安全门具有可靠的功能当门打开时，机台会自动停止运转，同时在操作板上显示出警示，避免事故的发生。
供纱机构供纱机构又称送纱机构，包括纱架、储纱器、喂纱嘴、送纱盘、纱圈托架等部件。
1、纱架纱架用于放置纱线用的。
它具有伞式纱架(又称顶式纱架)和落地式纱架两种。
伞式纱架占地方小，但不能接备用纱线，适合于地方小的企业使用。
落地式纱架具有三角式纱架和墙式纱架(又称两片式纱架)。
三角纱架移动起来比较方便，使操作人员穿纱比较方便；墙式纱架排列起来整齐美观，但占地方比较大，放置备用纱线也方便，适合于具有大型厂房的企业使用。
2、储纱器储纱器用于缠绕纱线哟普通储纱器、弹力储纱器(氨纶裸丝和其他纤维纱线交织时候使用的)、电子间隙时储纱器(提花大圆机使用)三种形式。
由于针织大圆机编织生产的面料品种不同，采用的送纱方式也不相同，一般有积极式送纱(纱线在储纱器上缠绕10~20圈)、半消极式送纱(纱线在储纱器上缠绕1~2圈)和消极式送纱(纱线不在储纱器上缠绕)三种。
3、喂纱嘴喂纱嘴又称钢梭子或者导纱器。
用于吧纱线直接喂到织针上，他的种类形状很多，具有单孔喂纱嘴、两孔一槽喂纱嘴等。
4、其他送沙盘用于控制针织大圆机编织生产中的喂纱量；纱线托架能托起安装储纱器的大环。
5、对供纱机构的基本要求(1)供纱机构必须保证进纱量和张力的均匀性和连续性，确保织物中线圈大小和形状一致，从而得到平整美观的针织产品。
针织学1（纬编）作业习题第一章（纬编概述）习题1.线圈由哪几部分组成，纬编针织物的结构有何特征？2.舌针、复合针和钩针的特点和主要应用。
3.编结法和针织法的成圈过程分为哪些阶段，两者有何不同？4.如何来获取针织物的线圈长度，它对针织物性能有什么影响？5.比较针织物稀密程度有哪些指标，应用条件是什么？6.纬编针织物组织分几类，各有何特点。
7.表示纬编针织物结构的方法有几种，各自的适用对象。
8.纬编针织机一般包括哪几部分，主要技术规格参数有哪些？9.机号与可以加工纱线的细度有何关系？10.常用的纬编针织机有几类，各自的特点与所加工的产品是什么？11.针织用纱有哪些基本要求？12.筒子的卷装形式有几种，各适用什么原料？第二章（纬编基本组织与变化组织及圆机编织工艺）习题1.平针组织有哪些结构参数，其相互关系如何？2.可采取哪些措施来提高针织物的尺寸稳定性？3.平针组织的特性和用途是什么？4.单面圆纬机针的上升动程影响到什么，如何才能做到正确垫纱？5.弯纱过程的最大弯纱张力与哪些因素有关？6.圆纬机实际编织时，如何改变线圈长度，调整弯纱三角位置的作用是什么？7.双向运动沉降片的工作原理与优缺点。
8.变化平针组织的结构和编织工艺与平针组织有何不同？9.罗纹组织种类有哪些，如何在不同种类的罗纹组织之间比较它们的横向密度？10.罗纹组织的特性和用途是什么？11.滞后成圈，同步成圈和超前成圈的特点与适用对象。
12.双罗纹组织的结构与罗纹组织有何不同，前者有何特性和用途？13.比较双罗纹机与罗纹机在成圈机件及其配置方面的相同和不同之处。
14.如要在双罗纹机上编织下列图示的花色双罗纹织物（一个完全组织的花型），试编织图，作出相应的织针和三角排列以及色纱配置。
•双反面组织的结构和外观特征怎样，有何特性和用途？•双反面机有哪些成圈机件，其如何配置，双反面组织如何编织？第三章（纬编花色组织与圆机编织工艺）习题1.结构均匀与不均匀提花组织有何区别？完全与不完全提花组织有何区别，其反面哪些，各有何特点？提花组织如何编织？2.什么是线圈指数，它的大小关系到什么？3.连续集圈次数的多少将影响到什么？集圈组织如何编织？4.添纱组织有哪几种，结构各有何特点？影响地纱和添纱线圈的正确配置的因素有5.衬垫纱的衬垫方式有哪些？添纱衬垫组织如何编织？6.衬纬组织的纬纱对织物性能有何影响，衬纬组织如何编织？7.毛圈组织有哪些种类，结构各有何特点？常用的毛圈沉降片有哪些构型，它们在程中起到了哪些作用？如何改变毛圈长度？8.调线组织可以在哪些纬编组织基础上得到？四色调线装置如何完成调线过程？9.什么是绕经组织的花宽，它取决于哪些因素？绕经导纱器的配置和垫纱与普通导何不同？10.长毛绒组织有几种，其结构和编织方法有何区别？11.纱罗组织与菠萝组织在结构和编织方法方面有何不同？移圈用机件与普通成圈机何不同？12.瑞士式与法式点纹组织有何区别？画出与这两种点纹组织编织图相对应的三角排图？13.胖花组织与提花组织有哪些相同和不同之处？14.双罗纹机型复合组织与罗纹型复合组织在结构和性能方面有什么不同？15.纬编花色组织中，哪些组织可以形成下列花色效应：（1）色彩图案（2）横条纹（3）纵条纹（4）孔眼（5）凹凸（6）毛绒表面（7）丝盖棉第四章（圆纬机的选针与选沉降片原理及应用）习题??1.选针与选片装置分几种类型，各有何特点？2.分针三角选针的特点和适用对象是什么？3.多针道变换三角选针的花宽和花高与哪些因素有关？4.画出与编织图3－86和3－92相对应的织针与三角排列图，并说明这两种组织在织机上编织。
