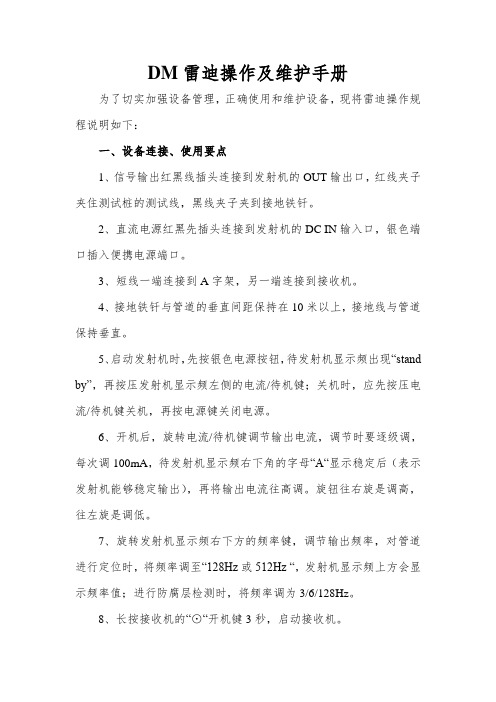

DM雷迪操作及维护手册为了切实加强设备管理,正确使用和维护设备,现将雷迪操作规程说明如下:一、设备连接、使用要点1、信号输出红黑线插头连接到发射机的OUT输出口,红线夹子夹住测试桩的测试线,黑线夹子夹到接地铁钎。
2、直流电源红黑先插头连接到发射机的DC IN输入口,银色端口插入便携电源端口。
3、短线一端连接到A字架,另一端连接到接收机。
4、接地铁钎与管道的垂直间距保持在10米以上,接地线与管道保持垂直。
5、启动发射机时,先按银色电源按钮,待发射机显示频出现“stand by”,再按压发射机显示频左侧的电流/待机键;关机时,应先按压电流/待机键关机,再按电源键关闭电源。
6、开机后,旋转电流/待机键调节输出电流,调节时要逐级调,每次调100mA,待发射机显示频右下角的字母“A“显示稳定后(表示发射机能够稳定输出),再将输出电流往高调。
旋钮往右旋是调高,往左旋是调低。
7、旋转发射机显示频右下方的频率键,调节输出频率,对管道进行定位时,将频率调至“128Hz或512Hz “,发射机显示频上方会显示频率值;进行防腐层检测时,将频率调为3/6/128Hz。
8、长按接收机的“⊙“开机键3秒,启动接收机。
9、按频率键f,将接收机的频率调节至与发射机相对应的输出频率。
10、发射机上”+“和“—“分别表示定位信号的增减,调节接收机的分贝。
11、对管道进行定位测量时,让接收机在同一水平面上进行左右移动,使得接收机显示频中信号增益值出现最大值,此点即为管道中心位置。
二、注意事项1、雷迪设备原则上不允许队与队之间调配。
2、连接设备时,发射机不能处于开机状态,应是关闭状态。
3、对设备连接线拆除时,必须将接线端子旋钮往左旋旋至顶端,方能将接线端子拔出,否则容易将接线端子损坏。
4、直流电源输出线连接至恒电位仪阴极和阳极时,必须将恒电位仪关闭,以防损伤设备。
5、接地点尽可能远离管道,与管道保持垂直,连接线长度不足时,可采用普通线进行续接。
