水力喷射器品牌及结构

【ZS型蒸汽喷射器】产品：【ZS型蒸汽喷射器】产品简介：ZS型蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。

离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。

2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。

3、设备内部无相对运动部件，使设备经久耐用，运输费用低。

4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

【ZS型蒸汽喷射器】产品用途：水喷射真空泵是目前工程中使用很广、效果较好的真空获得装置。

适用于蒸馏、蒸发、浓缩、干燥、结晶、吸收、传质、冷凝、除氧、供氧、输送、三废治理等多种场合。

在化工、制药、食品、印染、制革、环保、轻工、冶金等方面应用甚广ZSB型蒸汽喷射器 ZS系列蒸汽喷射器，是一种新兴的真空获得设备，在国民经济中发挥很大的作用。

ZSB型水喷射真空泵结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用ZSB型蒸汽喷射器 ZS系列蒸汽喷射器。

尤其适用于作为传质和化学混合反应设备或抽吸有害气体及粉尘。

【ZS型蒸汽喷射器】型号意义：例如：ZS-100LZS-蒸汽喷射器100-蒸发量【ZS型蒸汽喷射器】性能参数：型号蒸发量Mpa排气量m3/h工作水压kgf/cm3耗气量kg/h汽压kgf/cm2电机水泵功率kwZS-60L7556034033BA-9 7.5ZS-80L7558034033BA-9 7.5ZS-100L75510034033BA-9 7.5ZS-120L75512034033BA-9 7.5ZS-130L75513034533BA-9 7.5ZS-150L75515034533BA-9 7.5ZS-180L68018045044BA-1215ZS-230L68023046044BA-1215【ZS型蒸汽喷射器】性能曲线图：【ZS型蒸汽喷射器】安装示意图：型号L1L2D1×Dg1D2×Dg2D3×Dg3重量尺寸螺孔尺寸螺孔尺寸螺孔ZS-60L 80L440804166×80φ14×4140×50φ14×4140×38φ14×47 ZS-100L 120L421806185×80φ18×4160×70φ14×4140×50φ14×471 ZS-120L 120L421806185×80φ18×4160×70φ14×4140×50φ14×475蒸汽泵316804160×70φ14×4170×50φ14×6G3/4”45【ZS型蒸汽喷射器】安装示意图：【ZS型蒸汽喷射器】安装说明：1.本设备需以3公斤力/厘米2进行水压试验，5分钟以后降至1公斤力/厘米2（表压）2.本设备需以1公斤力/厘米2进行气密性试验，时间为2小时，每小时平均泄露量不得超过0.2%（以上两项试验不包括出水管）。

【ZS型蒸汽喷射器】产品简介：ZS型蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。

离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。

2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。

3、设备内部无相对运动部件，使设备经久耐用，运输费用低。

4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。

总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。

上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。

高端人才和高素质的员工队伍是阳光发展的动力。

集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。

科技创新，是阳光基业长青的生命之源。

集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。

上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。

2.山东金润源泵业有限公司山东金润源泵业有限公司，是一家集研发、生产、销售、服务于一体的大型特种水泵生产基地。

公司拥有一批高素质的生产设计和行政管理人员，拥有先进的生产加工设备和微机自动测试台，使水泵性能测试达到了国际标准的B级精度。

公司部分产品的叶轮及导流部件均采用不锈钢冲压、拉伸自动焊接成型先进技术及工艺、具有体积小、重量轻、效率高等特点，被国家节能委评为全国优秀节能产品、国家消防产品认证。

公司产品广泛用于锅炉配套、高层建筑供水、医疗机械、食品酿造、船舶、机床、轻工、消防造纸、煤矿等行业及工农业供排水等，畅销全国并批量出口欧、美、亚、非等国家和地区。

3.上海康大泵业制造有限公司上海康大泵业制造有限公司创建于七十年代末期，是国内著名的专业化研发、生产各种水泵、给排水成套设备的企业。

公司集设计、生产、销售、服务于一体，多年来，上海康大本着“用户满意是工作的最高标准”的经营理念，以执着的专业精神致力于电力、冶金、石化、市政、环保、建筑等行业的专业泵类的供水设备的设计与研发。

水蒸汽喷射真空泵样式及组成一、序言水蒸汽喷射真空泵有单级泵和多级泵之分,以适应用户的不同需要。

一般,真空度(残压大于100mmHg(Torr 的，使用单级泵就够了，否则就要使用多级泵。

在多级泵中，前一级泵排出的混合气体，将成为下一级的负荷。

为了减少这一负荷，可在这两段喷射器之间设置冷凝器，以冷凝可凝性气体，特别是工作蒸汽。

基于冷却机理的不同，冷凝器可分为混合直冷式和列管间冷式。

而混合直冷式冷凝器又可分为（强制膜）喷淋式和分水盘（筛板式）等不同形式。

基于冷却水温的限制（一般在25～35℃）。

在第三级喷射器之前不宜（或不能）设置冷凝器，除非用低温水（10℃以下）。

二、单级蒸汽喷射泵（恒背压喷射器）单级蒸汽喷射泵的工作真空度（残压）一般在100mmHg(Torr至760mmHg(Torr之间，极限真空度（残压）可达到75 mmHg（Torr），排出压力为760 mmHg(Torr。

单级喷射泵的结构如下图：单级泵是排出背压为一个绝对大气压的恒背压喷射器。

三、两级蒸汽喷射泵顾明思义，两级蒸汽喷射泵是由两个蒸汽喷射器所组成。

其中，第一级蒸汽喷射器为恒背压喷射器。

两级蒸汽喷射泵的工作真空度（残压）区间一般为30mmHg(Torr～100mmHg(Torr,极限真空度可达到5mmHg(Torr～20mmHg(Torr。

两级蒸汽喷射泵有以下二种结构：1.直接串联结构：这一型式适用于被抽气体和喷射器需保持高温的场合，但能耗较高，喷射泵工作效率太低。

2.间接串联结构：图一、图二所示的两个喷射器中间分别插入了混合直冷式和列管间冷式冷凝器，其作用为冷却第二级喷射器的工作蒸汽，从而提高第一级喷射器的工作效率，节省工作蒸汽。

四、三级蒸汽喷射泵三级蒸汽喷射泵由三个蒸汽喷射器组成。

其第一级蒸汽喷射器也是恒背压喷射器。

三级蒸汽喷射泵的工作真空度（残压）区间一般为：5mmHg～30mmHg(Torr，极限真空度可达到2mmHg。

常用三级蒸汽喷射泵有以下二种结构：1. 第二、第三级直接串联：这一结构常被用于被抽气体中不凝性气体较大，而可凝性气体较小的场合。

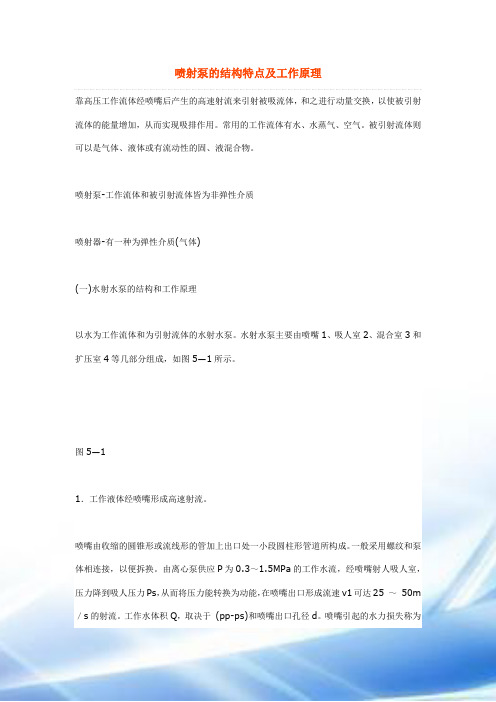

水喷射真空泵原理与用途水喷射真空泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。

它是利用一定压力的水流通过对称均布成一定侧斜度的喷出。

聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，少量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流互相摩擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。

水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水，真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

但目前生产水力喷射器的制造厂较小，品种亦不齐全。

采用多喷咀与汽环(导向盘)等结构。

以及用多级泵进水，低位安装，完善与提高了其工作性能，因此具有一定的先进性、是真空冷凝设备的一种革新。

水喷射真空泵结构图编号名称1真空蒸2水力喷射3水泵For personal use only in study and research; not for commercial use1器盖For personal use only in study and research; not for commercial use2喷咀座板3喷咀4器体For personal use only in study and research; not for commercial use5导向盖盘6扩散管7止逆阀阀体8阀板水喷射真空泵结构优点水喷射真空泵由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造，喷咀采用多喷咀的结构形式，以便得到较大的水-汽接触面积，有利于热交换的进行，获得较好的真空效果。

喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。

导向盘用于减慢蒸汽(或空气)的流速，使蒸气均匀地导入器室以免喷射水流偏斜，降低抽射效能。

【W型水力喷射器】产品：【W型水力喷射器】产品简介：W型水力喷射器又称水冲泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。

W型水力喷射器是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出，聚合在一个焦点上。

由于喷射水流速度很高，于是形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽冷凝成水，少量未被冷凝的蒸汽与不凝结的气体亦由于高速喷射的水流互相磨擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。

水力喷射器（水冲泵）应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

但目前生产水力喷射器的制造厂较少，品种也不齐全，为此，永嘉县有限公司近年来不断改进设计。

采用多喷嘴与汽环（导向盘）等结构，以及用多级泵进水，低位安装，只需安装高度4.5米，完善与提高了其工作性能，具有一定的先进性，是真空冷凝设备的一种革新。

【W型水力喷射器】产品特点：W型水力喷射器整个装置结构紧凑精密，强度变较高，用于真空蒸发系统中，由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成，大大地简化了工艺流程，比之原来用真空泵与旧式冷凝器的装置，可以节省去真空泵、冷凝器，分水器等设备，并且还有下列优点：1、水力喷射器体积小、重量轻、结构紧凑。

而效能双比较高，耗电量低于真空泵系统，投资者。

2、操作简单维修方便，不用专职人员管理，由于无机械传动部份，所以噪声低，不需消耗润滑油。

3、可以室外底位安装，占地面积少，可以节省厂房建筑面积与安装费用。

【W型水力喷射器】主要用途：W型水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制粮、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

【ZS型蒸汽喷射器】产品：【ZS型蒸汽喷射器】产品简介：ZS型蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。

离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。

2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。

3、设备内部无相对运动部件，使设备经久耐用，运输费用低。

4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

【ZS型蒸汽喷射器】产品用途：水喷射真空泵是目前工程中使用很广、效果较好的真空获得装置。

适用于蒸馏、蒸发、浓缩、干燥、结晶、吸收、传质、冷凝、除氧、供氧、输送、三废治理等多种场合。

在化工、制药、食品、印染、制革、环保、轻工、冶金等方面应用甚广ZSB型蒸汽喷射器 ZS系列蒸汽喷射器，是一种新兴的真空获得设备，在国民经济中发挥很大的作用。

ZSB型水喷射真空泵结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用ZSB型蒸汽喷射器 ZS系列蒸汽喷射器。

尤其适用于作为传质和化学混合反应设备或抽吸有害气体及粉尘。

【ZS型蒸汽喷射器】型号意义：例如：ZS-100LZS-蒸汽喷射器100-蒸发量【ZS型蒸汽喷射器】性能参数：型号蒸发量Mpa排气量m3/h工作水压kgf/cm3耗气量kg/h汽压kgf/cm2电机水泵功率kwZS-60L7556034033BA-9 7.5ZS-80L7558034033BA-9 7.5ZS-100L75510034033BA-9 7.5ZS-120L75512034033BA-9 7.5ZS-130L75513034533BA-9 7.5ZS-150L75515034533BA-9 7.5ZS-180L68018045044BA-1215ZS-230L68023046044BA-1215【ZS型蒸汽喷射器】性能曲线图：【ZS型蒸汽喷射器】安装示意图：型号L1L2D1×Dg1D2×Dg2D3×Dg3重量尺寸螺孔尺寸螺孔尺寸螺孔ZS-60L 80L440804166×80φ14×4140×50φ14×4140×38φ14×47 ZS-100L 120L421806185×80φ18×4160×70φ14×4140×50φ14×471 ZS-120L 120L421806185×80φ18×4160×70φ14×4140×50φ14×475蒸汽泵316804160×70φ14×4170×50φ14×6G3/4”45【ZS型蒸汽喷射器】安装示意图：【ZS型蒸汽喷射器】安装说明：1.本设备需以3公斤力/厘米2进行水压试验，5分钟以后降至1公斤力/厘米2（表压）2.本设备需以1公斤力/厘米2进行气密性试验，时间为2小时，每小时平均泄露量不得超过0.2%（以上两项试验不包括出水管）。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.黄山工业泵制造有限公司黄山工业泵制造有限公司，创建于1996年，建立了“黄泵”和"RSP"螺杆泵品牌，并专业从事螺杆泵研究、设计、制造和配套服务，公司坐落于安徽省黄山市屯溪区九龙工业园，占地4.5公顷，标准化厂房1.3万平方米。

黄泵致力于生产各类别及型式的三螺杆泵、双螺杆泵、单螺杆泵、五螺杆泵，以及螺杆泵集成系统，产品广泛应用于冶金、电力、船舶、石油、化工、环保、建材、机械等行业，产品市场不仅覆盖中国各地，还延伸至欧盟、中东、东南亚、中亚、俄语地区等国际市场。

黄泵目前拥有螺杆泵生产所需的各类专业、高精、智能的加工和检测设备100余套，不论是数控螺杆磨床、卧式加工中心、热处理、表面硬化处理、焊接等加工设备设施，还是产品性能综合测试系统、三坐标测量机、光谱测量仪等测量设备设施，在先进程度上都己达到国际先进水平。

【W型水力喷射器】主要用途：
W型水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制粮、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

【W型水力喷射器】结构说明：
W型水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造。

喷咀采用多喷咀的结构形式，以便得到较大的水---汽接触面积，有利于热交换的进行，获得较好的真空效果。

喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。

导向盘用于减慢蒸汽(或空气)的流速，使蒸气均匀地导入器室以免喷射水流偏斜，降低抽射效能。

【W型水力喷射器】结构图：
1真空蒸发锅2水力喷射器3水泵
【W型水力喷射器】性能参数：
【W型水力喷射器】安装示意图：
