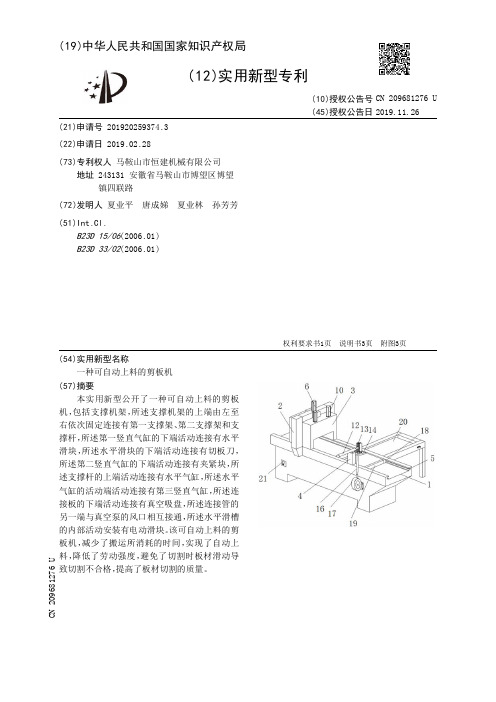

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259374.3(22)申请日 2019.02.28(73)专利权人 马鞍山市恒建机械有限公司地址 243131 安徽省马鞍山市博望区博望镇四联路(72)发明人 夏业平 唐成娣 夏业林 孙芳芳 (51)Int.Cl.B23D 15/06(2006.01)B23D 33/02(2006.01)(54)实用新型名称一种可自动上料的剪板机(57)摘要本实用新型公开了一种可自动上料的剪板机,包括支撑机架,所述支撑机架的上端由左至右依次固定连接有第一支撑架、第二支撑架和支撑杆,所述第一竖直气缸的下端活动连接有水平滑块,所述水平滑块的下端活动连接有切板刀,所述第二竖直气缸的下端活动连接有夹紧块,所述支撑杆的上端活动连接有水平气缸,所述水平气缸的活动端活动连接有第三竖直气缸,所述连接板的下端活动连接有真空吸盘,所述连接管的另一端与真空泵的风口相互接通,所述水平滑槽的内部活动安装有电动滑块。
该可自动上料的剪板机,减少了搬运所消耗的时间,实现了自动上料,降低了劳动强度,避免了切割时板材滑动导致切割不合格,提高了板材切割的质量。
权利要求书1页 说明书3页 附图3页CN 209681276 U 2019.11.26C N 209681276U权 利 要 求 书1/1页CN 209681276 U1.一种可自动上料的剪板机,包括支撑机架(1),其特征在于:所述支撑机架(1)的上端由左至右依次固定连接有第一支撑架(2)、第二支撑架(3)和支撑杆(4),所述支撑机架(1)的内部开设有水平滑槽(5),所述支撑机架(1)的上端活动连接有第一竖直气缸(6),所述第一竖直气缸(6)的下端活动连接有水平滑块(7),所述水平滑块(7)的下端活动连接有切板刀(8),所述水平滑块(7)活动安装在竖直滑槽(9)的内部,所述竖直滑槽(9)开设在第一支撑架(2)的内部,所述第二支撑架(3)的上端活动连接有第二竖直气缸(10),所述第二竖直气缸(10)的下端活动连接有夹紧块(11),所述支撑杆(4)的上端活动连接有水平气缸(12),所述水平气缸(12)的活动端活动连接有第三竖直气缸(13),所述第三竖直气缸(13)的下端活动连接有连接板(14),所述连接板(14)的下端活动连接有真空吸盘(15),所述连接板(14)的上端与连接管(16)的一端相互接通,所述连接管(16)的另一端与真空泵(17)的风口相互接通,所述真空泵(17)固定在支撑机架(1)的边侧,所述水平滑槽(5)的内部活动安装有电动滑块(18),所述电动滑块(18)与另一电动滑块(18)之间固定连接有水平推杆(19),所述支撑机架(1)的后端安装有输送机(20),所述支撑机架(1)前端的左端活动安装有控制面板(21)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021320666.2(22)申请日 2020.07.08(73)专利权人 杭州自强链传动有限公司地址 311100 浙江省杭州市余杭区经济技术开发区昌达路1号(72)发明人 祝增辉 张志贤 杨小勇 宣成 (51)Int.Cl.B65G 47/82(2006.01)(54)实用新型名称一种推板式自动上料机(57)摘要本实用新型主要公开了一种推板式自动上料机,其技术方案:包括机架、以及分别与机架水平面呈倾斜角度安装的驱动机构、提升送料机构、固定机构、储料斗以及送料平台,所述机架后侧安装驱动机构,固定机构位于机架内侧,储料斗位于机架下侧,送料平台位于机架上侧,驱动机构带动提升送料机构上下活动,提升送料机构下侧配合储料斗上料,提升送料机构上侧与送料平台配合送料,具有降低工人劳动强度,提升生产效率,减轻工人噪音危害的功能。
权利要求书1页 说明书2页 附图2页CN 212607980 U 2021.02.26C N 212607980U1.一种推板式自动上料机,其特征在于:包括机架、以及分别与机架水平面呈倾斜角度安装的驱动机构、提升送料机构、固定机构、储料斗以及送料平台,所述机架后侧安装驱动机构,固定机构位于机架内侧,储料斗位于机架下侧,送料平台位于机架上侧,驱动机构带动提升送料机构上下活动,提升送料机构下侧配合储料斗上料,提升送料机构上侧与送料平台配合送料。
2.根据权利要求1所述的一种推板式自动上料机,其特征在于:所述驱动机构包括电机座、伺服电机和螺杆,所述伺服电机通过电机座固定。
3.根据权利要求1所述的一种推板式自动上料机,其特征在于:提升送料机构包括滑块、推动块、导轨以及至少两块推板,所述滑块中间与螺杆螺纹配合,滑块与推动块连接,推动块位于导轨内,推动块侧面分别通过安装板与推板连接,螺杆转动带动滑块上的推动块上下移动,从而带动推板上下移动。
专利名称:一种PCB板推板机专利类型:实用新型专利
发明人:吴建珍
申请号:CN201620131584.0申请日:20160222
公开号:CN205708762U
公开日:
20161123
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种PCB板推板机,包括机架、设置在机架上的上料机构、推板机构、接驳台及驱动机构,上料机构用于运送放置PCB板的料盒,驱动机构推动推板机构将PCB板进入接驳台。
本实用新型PCB板推板机,结构简单,使用操作简便,同时运行稳定可靠,保证了PCB板的稳定传输。
申请人:苏州慧捷自动化科技有限公司
地址:215000 江苏省苏州市工业园区唯亭镇唯西路55号华园工业坊
国籍:CN
代理机构:长沙星耀专利事务所
代理人:许伯严
更多信息请下载全文后查看。
专利名称:一种机械推钢机
专利类型:实用新型专利
发明人:郝长旭,马月光,曾述华,董春江申请号:CN201620903268.0
申请日:20160817
公开号:CN205949485U
公开日:
20170215
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种机械推钢机,包括机器主体,机器主体包括对称设置的导轨,导轨之间设置可移动的滑动件,滑动件下方分别设置有相互齐平的传送区和放置区,传送区包括与导轨相切且对称设置的支杆,支杆之间设置滚筒以及滚筒之间形成的空腔,滑动件上设置推动机构,空腔内设置升降机构;解决了现有推钢机油缸操作不稳定易损坏的问题。
申请人:天津昊坤亿达金属制品有限公司
地址:300000 天津市北辰区西堤头镇辰东工业园福康路187号
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920623762.5
(22)申请日 2019.04.30
(73)专利权人 无锡东方海洋测试设备有限公司
地址 214000 江苏省无锡市滨湖区锦溪路
100号
(72)发明人 吴晓生
(74)专利代理机构 无锡睿升知识产权代理事务
所(普通合伙) 32376
代理人 姬颖敏
(51)Int.Cl.
G01M 10/00(2006.01)
(54)实用新型名称
一种推板造波机
(57)摘要
本实用新型涉及一种推板造波机,包括安装
架、升降架和推板,所述安装架连接升降驱动电
机,升降驱动电机与安装架上转动连接的丝杆连
接,所述升降架通过丝母座连接在丝杆上,所述
升降架上端连接导向支架,所述导向支架上连接
推板驱动机构,推板驱动机构包括移动设置在导
向支架上的移动座,所述移动座上设置若干移动
驱动电机,所述移动驱动电机连接同步轮,所述
同步轮上绕有同步带,且移动座上转动连接张紧
同步带的张紧轮,所述移动座下端通过连接板连
接连接架,所述连接架连接推板,所述推板造波
机,解决了传统推板造波机润滑难、传动精度低、
噪音大的问题。
权利要求书1页 说明书2页 附图2页CN 209707064 U 2019.11.29
C N 209707064
U
权 利 要 求 书1/1页CN 209707064 U
1.一种推板造波机,其特征在于:包括安装架(1)、升降架(2)和推板(6),所述安装架(1)连接升降驱动电机(11),升降驱动电机(11)与安装架(1)上转动连接的丝杆(12)连接,所述升降架(2)通过丝母座连接在丝杆(12)上,所述升降架(2)上端连接导向支架(3),所述导向支架(3)上连接推板驱动机构(4),推板驱动机构(4)包括移动设置在导向支架(3)上的移动座(41),所述移动座(41)上设置若干移动驱动电机(42),所述移动驱动电机(42)均连接同步轮(43),所述同步轮(43)上绕有同步带(44),且移动座(41)上转动连接张紧同步带(44)的张紧轮(45),所述移动座(41)下端通过连接板(46)连接连接架(5),所述连接架(5)连接推板(6)。
2.根据权利要求1所述的推板造波机,其特征在于:所述升降架(2)还通过导向座连接在安装架(1)的竖直导轨(13)上。
3.根据权利要求1所述的推板造波机,其特征在于:所述移动座(41)通过导向座与导向支架(3)下侧的横移导轨(31)连接,且导向支架(3)上连接用于限位移动座(41)的定位板(32)。
4.根据权利要求1所述的推板造波机,其特征在于:安装架(1)由低碳合金钢制成,且安装架(1)外侧涂有防腐涂层。
5.根据权利要求1所述的推板造波机,其特征在于:所述升降驱动电机(11)和移动驱动电机(42)均采用交流伺服电机。
6.根据权利要求1所述的推板造波机,其特征在于:所述推板(6)由不锈钢材料制成。
7.根据权利要求1所述的推板造波机,其特征在于:所述推板(6)之间的间隙距离不大于4mm。
2。
