下室带卫生间污水提升排放设备的设计参照

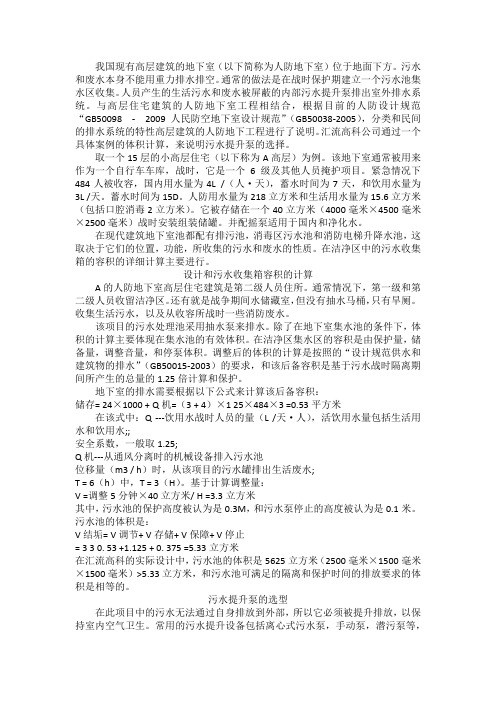

我国现有高层建筑的地下室（以下简称为人防地下室）位于地面下方。

污水和废水本身不能用重力排水排空。

通常的做法是在战时保护期建立一个污水池集水区收集。

人员产生的生活污水和废水被屏蔽的内部污水提升泵排出室外排水系统。

与高层住宅建筑的人防地下室工程相结合，根据目前的人防设计规范“GB50098 -2009人民防空地下室设计规范”（GB50038-2005），分类和民间的排水系统的特性高层建筑的人防地下工程进行了说明。

汇流高科公司通过一个具体案例的体积计算，来说明污水提升泵的选择。

取一个15层的小高层住宅（以下称为A高层）为例。

该地下室通常被用来作为一个自行车车库，战时，它是一个6级及其他人员掩护项目。

紧急情况下484人被收容，国内用水量为4L /（人·天），蓄水时间为7天，和饮用水量为3L /天。

蓄水时间为15D。

人防用水量为218立方米和生活用水量为15.6立方米（包括口腔消毒2立方米）。

它被存储在一个40立方米（4000毫米×4500毫米×2500毫米）战时安装组装储罐。

并配摇泵适用于国内和净化水。

在现代建筑地下室池都配有排污池，消毒区污水池和消防电梯升降水池，这取决于它们的位置，功能，所收集的污水和废水的性质。

在洁净区中的污水收集箱的容积的详细计算主要进行。

设计和污水收集箱容积的计算A的人防地下室高层住宅建筑是第二级人员住所。

通常情况下，第一级和第二级人员收留洁净区。

还有就是战争期间水储藏室，但没有抽水马桶，只有旱厕。

收集生活污水，以及从收容所战时一些消防废水。

该项目的污水处理池采用抽水泵来排水。

除了在地下室集水池的条件下，体积的计算主要体现在集水池的有效体积。

在洁净区集水区的容积是由保护量，储备量，调整音量，和停泵体积。

调整后的体积的计算是按照的“设计规范供水和建筑物的排水”（GB50015-2003）的要求，和该后备容积是基于污水战时隔离期间所产生的总量的1.25倍计算和保护。

污水处理设施设计方案范文与示例范本一、背景介绍污水处理设施在现代社会中起着至关重要的作用。

随着城市化进程的不断推进，污水处理设施的设计和建设变得越来越重要。

本文将以一个示例范本的形式，提供一份完整的污水处理设施设计方案，旨在指导相关人员进行设施的设计和建设。

二、设计方案1. 设施概述本设计方案针对位于某城市的XX地区的污水处理设施。

该设施的设计目标是处理该地区的污水，确保废水排放达到法定标准，并最大限度地减少环境污染。

设施总面积为XXX平方米。

2. 工艺流程该污水处理设施采用A2O（Anaerobic-Anoxic-Oxic）工艺处理废水。

具体工艺流程如下：（1）预处理：将原始污水通过格栅、沉砂池等设备进行初步过滤和去除大颗粒污物。

（2）厌氧处理：将经过初步过滤的污水转移到厌氧池中，通过微生物分解有机物。

（3）缺氧处理：将经过厌氧处理的污水转移到缺氧池中，继续分解有机物和去除氮磷。

（4）好氧处理：将经过缺氧处理的污水转移到好氧池中，通过好氧反应器处理，并进一步去除氮磷。

（5）二沉池：将好氧处理后的污水流入二沉池，借助沉淀作用去除污水中的悬浮物。

（6）消毒：将经过二沉池处理的污水进行消毒，确保排放水质达标。

（7）出水：经过消毒后的水可直接排入当地水体或用于农田灌溉等用途。

3. 设备安排根据上述工艺流程，本设计方案需要配置以下主要设备：（1）格栅机：用于初步过滤污水中的大颗粒杂质。

（2）沉砂池：用于去除污水中的沉积物。

（3）厌氧池：用于厌氧菌的生长和有机物的分解。

（4）缺氧池：用于去除氮磷。

（5）好氧池：用于进一步去除氮磷和进行氧化反应。

（6）二沉池：用于去除污水中的悬浮物。

（7）消毒设备：用于对处理后的污水进行消毒。

4. 运行与维护为确保污水处理设施的正常运行，需要做到以下几点：（1）严格按照设备运行手册进行操作和维护。

（2）定期对设备进行检查与保养，确保其正常运转。

（3）监测水质指标，并根据需要进行调整和优化。

污水处理设施设计范例污水处理设施是保障环境和人民健康的重要基础设施。

本文将介绍一个污水处理设施的设计范例，旨在提供一个实用、高效的设计方案。

以下是该设计范例的具体内容：一、项目背景该污水处理设施位于城市郊区，拥有一定规模的人口和工业污水排放。

既要处理生活污水，也要处理工业废水。

由于周边土地有限，设计方案需要紧凑，并具备一定的工艺处理能力。

二、方案设计1. 设备选择：根据实际需求，选择合适的污水处理设备。

在该方案中，我们将采用活性污泥法和膜分离技术相结合的处理方案，以提高处理效率和水质净化效果。

2. 工艺流程：根据活性污泥法和膜分离技术的特点，设计了一套完整的处理工艺流程，包括进水处理、沉淀池、活性污泥反应池、膜分离池等。

确保每一道工艺环节都能达到国家相关标准要求。

3. 设备布局：在有限的土地条件下，将各个处理单元紧凑地布置在一起，同时确保操作和维护的便捷性。

在该设计方案中，我们采用了多层设备堆叠布局，合理利用了垂直空间。

4. 自动控制系统：引入现代化的自动控制系统，能够实时监测处理设备的运行状态，并对参数进行调控，保证处理效果和设备稳定性。

三、环保效益该设计方案充分考虑了环保效益，旨在最大限度降低对环境造成的影响。

1. 净化效果：活性污泥法和膜分离技术的综合应用，能够有效去除各种污染物和微生物，确保出水水质达到一级A标准。

2. 节能减排：引入自动控制系统，能够精确调节工艺参数，减少电力和化学药剂的消耗。

同时，处理过程中产生的污泥也能进行资源化利用，减少固体废弃物的排放。

3. 柔性运行：本方案根据实际需求，采用设计动态模式，能够根据进水水质和水量变化，灵活调节处理设备的运行状态，提高适应性和运行效率。

四、运营维护为了保障污水处理设施的长期稳定运行，我们提供以下运营维护措施：1. 培训与指导：针对操作人员进行专业培训，确保其熟悉设备的操作和监测，提高运维水平。

2. 定期检修：建立定期的设备检修计划，及时发现和修复潜在故障，确保设备长期运行稳定。

别墅采光井及地下室卫生间排水方案设计要求一、地下室卫生间排水要求：1、根据《住宅建筑规范》（GB50368—2005）第8.2.9条规定：地下室、半地下室中卫生器具和地漏的排水管低于室外地面时，不应与上部排水管道连接，而应设置集水坑，用污水泵单独排出。

2、对于地下室卫生间地面高于室外市政道路路面的别墅。

卫生间污水单独直接排入市政道路污水干管。

3、对于地下室卫生间地面低于室外市政道路路面的别墅。

卫生间污水不得采用重力流排放，必须在每个卫生间设置污水提升器，污水经提升后排入室外污水井。

设置污水提升器需将卫生间沉箱加大到450mm深；（要求采用进口污水提升器提升排放。

提升器暗装在卫生间洗脸台（柜台下面，沉箱里安装）下；要求卫生间沉箱由原设计的350㎜深；改为450㎜深。

）二、别墅采光井的排水要求：1、对于地下室采光井地面高于室外市政道路路面的别墅。

采光井不用封盖，采光井雨水单独直接排入市政道路雨水井。

2、地下室采光井低于市政道路的别墅，要求采光井采用带百页的采光棚封盖，做到万无一失。

并且在采光井内设置地漏排水，标高能够重力流排入地下室卫生间者，由地下室卫生间的污水提升器压力排出；采光井排水地漏必须采用带S 型存水弯，水封效果比较好的地漏。

对于采光井完成面比卫生间地面低的情况，则采光井设置单独的排水管道，分区集中后采用潜水泵强排。

3、采光井要求敞开，必须设计排水的情况之下，设计分两套排水系统，即采光井雨水与其他雨水分开排放，同时有以下几种情况需要考虑：其一，别墅区道路高于市政道路的，采光井雨水在小区内设置环状管网分段设置坡度，采光井雨水排水管道分区分多口排出别墅区至市政道路雨水管；其二，高差不大的平地小区，采用环状管网分段设置坡度，分区设置集水井，将采光井雨集中至集水井，集中用潜水泵提升排出，即强排。

其三、要求根据道路的高差选定管道的管径；即：管道的排水坡度在6‰以内选用DN500的HDPE排水管，管道的排水坡度大于6‰的选用DN400的HDPE排水管。

地下室建造卫生间的排污方案
在不能通过重力排水的地下室中，在没有铺设下水道的地方建造卫生间，不是买好卫生洁具就可以了，还必须解决地下室的排水问题。

不管是地下室还是离主排污管远的地方，都不可避免地需要污水提升器来帮助建造卫生间。

马桶污水提升器其实就是卫生间污水提升器。

虽然地下室卫生间大多时候排放的是马桶污水，但是卫生间污水提升器还可以排放淋浴、洗手盆的废水。

例如，泽德Microboy污水提升器，就可以排放马桶、洗手盆、淋浴的废水。

这款污水提升器排放后排马桶的污水，污水提升器直接隐藏在马桶后面，不影响美观。

污水提升器采用外置泵的设计，更加的安全环保。

选择卫生间污水提升器的时候，我们还需要考虑污水提升器的箱体清理的问题。

如果粪便中的杂质在污水提升器中固化，将对排水产生一定的影响。

如何解决卫生间污水提升器的箱体清理问题呢?泽德污水提升器提供了一种新的解决方案，那就是反冲洗系统，即在污水提升器排放废水的同时，总有一个高压水柱来清洗污水提升器箱体，这让污水提升器可以防止气蚀和杂质固化，非常方便环保。

污水处理提升一体化设备技术要求、满足安装尺寸（相关尺寸能越小越好）。

1）总体要求本技术规格书污水提升一体化设备的功能设计、产品结构、制造工艺、质量水平、技术性能、检测验收等方面提出了技术要求。

卖方应向买方提供满足本技术规格书要求的高性能、高水平、高质量的先进可靠、成熟稳定的优质成套产品及其伴随服务。

卖方应向买方提供规格书要求的真实、有效的技术文件、证明文件及认证证书，买方将对所有证书核实，一旦出现虚假证书与单据，买方保留无条件全部退货的权利。

2）定义2.1.污水提升一体化设备：是指用于本工程污水收集提升排放的装置，由密闭式集水箱、两台干式泵机、浮球开关、控制箱、潜水电缆（包含控制箱与水泵、控制箱与液位开关之间所有的供电电缆和控制电缆）、紧固件、连接件等。

2.2.“污水提升一体化设备配套泵机”（简称配套泵机，下同）为在本工程所密闭污水提升装置配套安装在密闭式集水箱外侧，电机与水泵连在一起，整体曝露在空气中的泵机，用以提升工作介质的污水提升工程系统（也可以与箱体内置，具体按自身产品方案）。

配套泵机成套产品至少应当包括有泵机（含电机）、潜水电缆（包含控制箱与配套泵机的供电电缆和控制电缆）、紧固件等。

3）工作条件3.1配套泵机必须满足长期连续和稳定运行的要求，40℃环境温度下长期连续运行，并且安全可靠、故障率低、便于检测维修。

3.2工作介质：清洗地面水、结构渗水、卫生间、含盥洗室排放物的废污水。

能经受住皂水、尿酸、粪水、乳剂、汽油、水果酸等化学剂的腐蚀。

3.3介质温度：5～40℃3.4 相对湿度：最大100%4）基本技术要求：4.1控制箱（柜）采用一控一（一台控制箱控制一套提升站）的方式，水泵通过控制箱实现集水箱液位自动控制、现场手动控制功能，其中集水箱液位控制方式通过检测浮球的水位预设信号（传送至控制箱）与配套泵机联动来实现。

当系统检测到提升站故障时，发出故障报警信号，同时自动投入备用水泵。

4.2水泵要求：具有切割功能的潜水泵，2台交替运行，一用一备，工作/备用泵自动轮换,水泵自动切换时，显示器可指示启动水泵的切换。

小型污水提升装置样本瑞生命之源，驰天地之巅。

◆公司简介江苏瑞驰泵业有限公司成立于50年代初，是专业从事给排水设备生产的大型集体企业，自上世纪九十年代完成体制改革至今，与江苏理工大学进行研发合作，开发出一系列适合市场并切合国家节能减排及绿色环保理念的新产品。

瑞驰牌RCWST-X型污水一体式提升排放装置，系公司于2019年底推出，经院校科研单位及公司技术部门的反复论证，并经用户实际现场的使用，取得重大突破的新产品，具有良好的社会效益。

自此，瑞驰集团完成了从产品的研发、生产、检测、销售、安装、调试、售后服务等相关环节的一体化服务体系。

瑞驰集团公司本着实事求是的精神，着力打造一流的研发团队、生产团队、销售团队和售后服务团队体系，使产品处于良性的运行之中。

打造清洁的生活环境，为用户提供优质的产品和周到的服务，使员工、客户和企业共同发展是我们瑞驰人永远为之奋斗的目标。

◆产品简介瑞驰牌RCWST-X型污水一体式提升装置，是专为地下室的污水提升与排放量身定制的高品质产品。

当地下室污水不能依重力排入化粪池或市政污水管线时，传统的解决方案是在地下室设置集水坑并配套污水泵，这种传统的排放方式，比较容易因污水中的杂物造成污水泵、管道的堵塞，造成需要定期的清掏。

同时还因密封等原因，造成环境差，导到整个污水排放区域不能被有效利用。

同时，这种传统的方式，一经安装，不能再变更安装位置的使用性质。

瑞驰牌RCWST-X型污水一体式提升装置,为瑞驰泵业有限公司专为解决污水排放过程中的这些问题准备的。

该系列产品引入了过瑞生命之源，驰天地之巅。

滤及反冲洗的原理，将污水来水中的杂物经过过滤，收集在一个特制的容器内，使其不进入储水容器，更不进入泵体内，然后通过水泵出水口的压力，将其冲洗并带进污水排放管道进入化粪池或市政排污管道。

因依托高校的人才优势，公司的技术力量雄厚，产品先进，从源头上解决了污水中块状、纤维带状、橡胶制品等污物的排放。

设备整体采用密闭式结构，对储水容器内的液位开关以及电控系统进行了技术改造，取得了良好的使用效果。

戴德环保科技有限公司
家用商用别墅地下室静音污水提升装置
在一些地下室或是同层排水的建筑中，往往不能通过重力实现排污的需求。

这时候往往需要污水提升装置。

在一些排水场景单一的情况下，比如说只有厨房或是卫生间，一般选择流量较小的专用污水提升装置就可以了。

但是如果需要同时排放多个场景的污水的话，就需要用到大容量、大流量的污水提升装置了。

今天给大家介绍的就是这样一款适用于多场景排水的机型-------凯德赛KDS250L污水提升器
凯德赛KDS250L污水提升装置产品特点：
1、pe材质250L大容量的容器。

2、采用机械密封和中间带油腔的轴封。

3、根据进水口的高度，可以达到30CM-35CM的开关量。

4、浮球感应启动，尺寸小巧，静音设计。

5、DN100排水口集成止回阀，DN63排水口可以选配。

6、DN50通气孔，液晶显示的浮球液位控制器。

采用无源故障声音报警。

7、进水口5 x DN 100 ,3 x DN 50 和1 x DN 50/100。

配有单相或三相切割粉碎泵。

地下室厕所需要用哪种污水提升器
污水提升设备是集水箱、污水泵、控制器为一体的设备。

流量是选择污水提升机的一个重要参考指标，我们需要知道污水提升泵在何处使用，有多少排水点，例如洗手盆、淋浴房、马桶等。

在流量计算方面，不清楚的可以直接咨询厂家，让他们来帮你进行估算。

污水提升设备使用，常见的包括卫生间、厨房、浴室、茶室等场所。

不同场所，污水提升机功能要求不同，卫生间需要专用厕所外置泵污水提升机，厨房污水需要污水提升器配备油脂分离器，冷凝水需要冷凝泵处理。

所以，要根据用途选择污水提升机或配套设施。

污水提升机是指其泵送不能重力自流排出的水，所以扬程是污水提升机选型的关键因素。

扬程不够，就无法起到提升的作用。

选择污水提升器扬程的准确估算很重要，在扬程估算中，准确地估算出污水排放的垂直提升高度，准确估算出水平管道长度和弯管弯头数，然后把这些报给客服人员，让他们帮你处理。
