中节能平罗20MW光伏农业科技大棚电站项目地埋式生活污水处理设施技术规范书安徽省电力设计院甲级工程咨询资格证书编号:工咨甲21420070005甲级工程设计证书编号:A134002612甲级工程勘察综合类证书编号:B1340026122014年11月合肥目录1、总则2、设备运行环境条件3.设备名称及用途4、产品性能参数及技术要求5、设计、制造及验收标准6、供货范围7.资料交接8、设备检验与性能验收试验9、技术服务与技术联络10、技术附录设备需求一览表1总则1、1本技术规范书适用于中节能平罗20MW光伏农业科技大棚电站项目工程,对站内生活污水成套处理设施的供货范围、技术要求、质量保证等事项作出规定。
1、2本技术规范包括生活污水处理成套设施本体及其操作机构、辅助设备等附件的功能设计、结构、安装与试验等技术性能与供货范围方面的要求。
1、3招标方在本合同文件中提出了最低限度的技术要求,并未规定所有的技术要求与适用的标准,投标方提供一套满足本规范书与所列标准要求的高质量产品及其相关服务,对国家有关安全、环保等强制性标准,必须满足其要求。
1、4投标方投标文件,澄清文件作为订货合同附件,与合同文件有相同的法律效力。
1、5在签订合同之后,到投标方开始制造之日的这段时间内,招标方有权提出因规范、标准与规程等发生变化而产生的一些补充或修改要求,投标方执行这个要求且不增加费用,具体内容由招标方、投标方双方共同商定。
1、6 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时,按较高标准执行。
投标方在设备设计与制造中所涉及的各项规程,规范与标准遵循现行最新版本的标准。
1、7若合同文件前后有不一致的地方,以更有利于设备安装运行、工程质量为原则,由招标方确定。
1、8 投标方提供的生活污水处理成套设施应就是技术先进、质量可靠的,并且在相应的工程或相似条件下有两年以上运行经验,已证明就是安全可靠的。
1、9投标方对生活污水处理成套设施(含辅助系统与设备)负有全责,即包括分包(或采购)的产品。

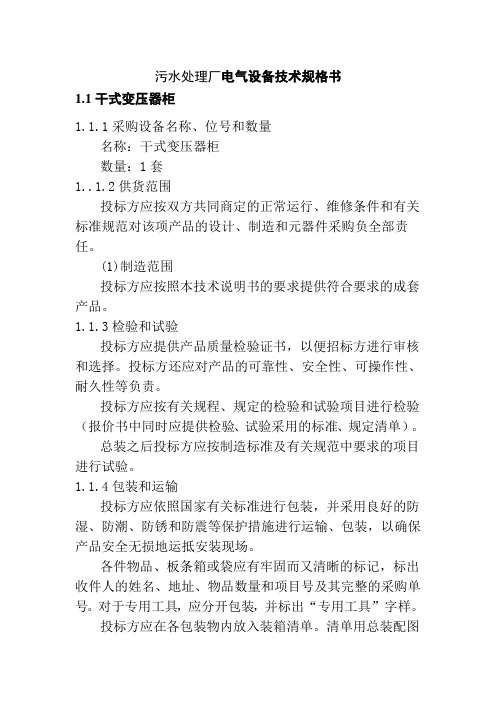

污水处理厂电气设备技术规格书1.1干式变压器柜1.1.1采购设备名称、位号和数量名称：干式变压器柜数量：1套1..1.2供货范围投标方应按双方共同商定的正常运行、维修条件和有关标准规范对该项产品的设计、制造和元器件采购负全部责任。
(1)制造范围投标方应按照本技术说明书的要求提供符合要求的成套产品。
1.1.3检验和试验投标方应提供产品质量检验证书，以便招标方进行审核和选择。
投标方还应对产品的可靠性、安全性、可操作性、耐久性等负责。
投标方应按有关规程、规定的检验和试验项目进行检验（报价书中同时应提供检验、试验采用的标准、规定清单）。
总装之后投标方应按制造标准及有关规范中要求的项目进行试验。
1.1.4包装和运输投标方应依照国家有关标准进行包装，并采用良好的防湿、防潮、防锈和防震等保护措施进行运输、包装，以确保产品安全无损地运抵安装现场。
各件物品、板条箱或袋应有牢固而又清晰的标记，标出收件人的姓名、地址、物品数量和项目号及其完整的采购单号。
对于专用工具，应分开包装，并标出“专用工具”字样。
投标方应在各包装物内放入装箱清单。
清单用总装配图中部件标号、单独部件标号或各箱、袋和运物架的项目编号列出其内容。
清单中应说明其内容。
投标方在发运货物的同时，还应配齐全部说明书细则及其副本，装置的安装或装配需要的全部图纸以及全部资料和副本，这些文件最好在装运的最大板箱中，此板箱应相应地作出标记。
没有招标方予先的书面认可，经水运的设备不应作为舱面货物运至工作现场。
1.1.5防腐及涂漆变压器壳体应作静电喷涂烤漆处理，达到防腐要求；变压器柜体也应做防腐处理，面漆颜色与低压开关柜的颜色一致。
1.1.6备品备件投标方应提供本产品随机、安装开车、两年操作的备品备件，并在报价书分项列出清单。
现场组装、安装及施工投标方应派遣具有经验的专家进行现场安装。
规范、标准和规定变压器除内部各元器件应满足各自相关GB标准外，还应按照GB1091.1~5等有关标准的现行版本执行。
一体化污水处理设备技术规格书XX公司XX年X月目录一、工程概况 (1)1.1项目简介 (1)1.2设计进出水水质 (1)1.2.1设计进水水质 (1)1.2.2设计出水水质 (1)1.3处理工艺 (2)二、服务范围 (3)2.1供货内容 (3)2.2卖方职责 (3)1.3资料提供 (3)三、一体化设备设计 (5)3.1设计规模 (5)3.2进出水水质要求 (5)3.3工艺及参数 (6)3.3.1处理工艺 (6)3.3.2主要设计参数 (6)3.3.3一体化设备主要配置清单 (7)3.4一体化设备技术要求 (10)3.4.1一般性要求 (10)3.4.2一体化设备主体及结构要求 (10)3.4.3主要配套设备技术要求 (11)3.4.4电气自控要求 (15)3.4.5加工及总装 (16)3.4.6其他要求 (16)四设备监造及验收 (17)4.1设备监造 (17)4.2设备验收 (17)4.2.1检验机构 (17)4.2.2检验项目和试验内容 (17)4.2.3性能验收 (17)4.2.4验收资料 (18)五服务与质量保证 (19)5.1服务 (19)5.2质量保证 (19)六铭牌、包装、运输、安装和调试 (20)6.1铭牌 (20)6.2包装 (20)6.3运输要求 (20)6.4装卸要求（大件设备） (21)6.5设备安装 (21)6.6设备调试 (21)七偏离表 (22)本规格书阐述了一体化生活污水处理设备的设计、制造、材料、检验、供货及运输保护、缺陷责任与担保、服务等的最低要求。
一、工程概况1.1项目简介新建污水处理厂共计16座，污水处理总规模为11100m³/d，污水处理采用“格栅+初沉+调节+AAO一体化+滤布滤池+紫外消毒”处理工艺，污水经处理后出水执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准，配套建设污水管网354.1km。
1.2设计进出水水质1.2.1设计进水水质通过现场调研、检测，并充分考虑其他类似乡镇污水处理厂设计和实测数据，根据乡镇实际情况，确定工程设计污水处理厂进水水质如下：污水处理厂设计进水水质单位：mg/L项目BOD5COD Cr SS NH3-N TN TP数值60-110120-280≤200≤25≤50≤31.2.2设计出水水质根据环保部门和农村生活污水专项规划的要求，出水执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准。
山西煤炭运销集团金辛达煤业有限公司矿井480m3/d 生活污水处理工程主要工艺设备技术规格书煤炭工业太原设计研究院2014年3月6日第一节工程概况1. 环境概况山西煤炭运销集团金辛达煤业有限公司矿井位于山西省临汾市尧都区枕头乡苍上村一带，行政区划属枕头乡管辖井田位于吕梁山南端，山高沟深，地形复杂，森林、植被发育，最高点在井田北西部的山梁，标高1420.5m,最低点位于西部西沟村河床，标高1182.0m,相对高差238.50m,属中山区。
本区属黄河流域汾河水系,区内的沟谷一般无水流,若遇暴雨,常有洪水发生,但数小时后即减退消失,以矿区北部东西分布的山梁为分水岭, 北侧水流向北经黑龙关河汇入昕水河,南侧水流向东汇入汾河。
据蒲县气象站十年的观测资料,本区四季分明,昼夜温差大,蒸发量大于降水量, 属大陆半干旱季风型气候。
年降水量最小仅285.3mm（1986 年）,最大约51.6mm（1990）,多年平均降水量495.35mm 蒸发量最小1710.1mm （1983年）,最大为2145.0mm（1979年）,多年平均蒸发量1930.44mm,蒸发量为降水量3.9倍,冬春二季雨雪少，夏末秋初雨水较多，且多集中在7、8、9三个月。
年平均气温8.84 C ,最冷月份为一月，气温低达-6.29 C ,最高气温为七月，高达21.99 C ,结冰期为10月下旬至翌年三月中旬，最大冻土深度为86cm夏季多东南风，冬季多西北风,最大风速达15.3m/s 。
井田地处临汾盆地,是我国著名的强裂震区之一,地震活动频度高、强度大为其特点。
按照《中国地震参数区划图》（GB18306-2001）, 本区地震动峰值加速度0.15g ,抗震防烈度为7度。
2. 污水来源污水来源于矿井工业场地民用建筑和部分工业建筑、场地附属民用建筑。
排出污水量480m3/d。
3. 污水利用与排放处理后污水回用于黄泥灌浆用水、动筛车间补充用水、地面洒水绿化用水等。
生活污水、矿井污水全面自动化改造技术规格书一、总则1.1 本规格书仅适用于*******生活污水、矿井污水全面自动化改造工程，它提出了自动化设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合有关工业标准、国家标准和本规格书的优质产品及其相应服务，同时符合国家有关设备制造等强制性标准。
1.3 如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。
1.4 本规格书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.6 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。
1.7 本技术规格书未尽事宜，由投标方、招标方双方协商确定。
二、工程条件2.1自然条件****地区属于暖温带季风气候，四季分明。
气象条件：年平均温度： 13.3℃一14.1℃年平均相对湿度： 75.2%年平均气压： 101.52kPa最热月平均气温： 19.6℃极端最高温度： 43.1℃最冷月平均气温： -4.7℃极端最低温度： -13.2℃常年主导风向：夏季多偏南风，冬季多偏北风最大风速 27m/s年平均风速 3.1m/s地震烈度 7度2.2 工程概况***生活污水处理站，2010年进行改造，日处理水量由800T增加到 3000T，在工艺操作方面采用PLC全自动可编程序控制系统使系统具备自动、手动控制，泵与风机通过设定可自行启停与切换。
现在整个工艺过程具备了在现场的集中控制及污水处理的自动化操作。
目前，缺乏调节水池排水泵的自控、自动加药装置、地面水源井的控制及生活水的信号传输至调度室的集控，需进行改造，从而满足自动化控制和无人值守时的条件。
污水处理设备参数1.1 设备说明设备主体采用抗氧化性和抗腐蚀性较强的PVC材质焊接而成。
设备采用半自动控制方式，加药搅拌系统利用磁力泵产生水力循环作用搅拌使药粉充分溶解，药剂投加方式采用正压式投加方式，正压采用计量泵准确投加。
设备可广泛用于医院污水，饮用水，生活废水以及工业废水等水处理领域消毒。
1.2 设备技术参数设备外形尺寸：700*900*1200设备重量：70kg电源：220V整机功率：320W一次最大配制量：200L/次配置时间：约20分钟（含进水，投份，搅拌溶解）1.2 设备安全操作安全：自动投加装置为溶解设备，非反应设备。
操作简便安全，工作人员经过简单培训即可进行设备操作和维护。
运行安全：设备运行过程中无安全隐患，不会发生诸如爆炸，泄露等危险事件，运行过程中无需专人看护。
1.3 检测安全配套活性氧检测仪为手提便携式仪器，可在一分钟内完成水样检测，2.1 消毒无残留，不产生三致物，无二次污染，对环境无损害。
2.2 不会对工作人员的身体健康造成伤害。
2.3 无挥发腐蚀性，不会对加药及附加设备产生腐蚀，提高设备的使用寿命。
2.4 不会对单位周围环境产生污染或损害。
3 杀菌特点1.强效杀菌：超强活性痒成分，低浓度即可进行强效杀菌。
2.广谱杀菌：产生五种以上的杀菌成分，对细菌，真菌，病毒，原虫，芽孢具有特异性抑杀作用。
3.持续杀菌：循环链式反应使本品能持久产生活性杀菌成分，消毒作用时间长，有效杜绝二次污染。
3 使用特点1.安全性能：性质稳定，易于储存，粉剂，便于运输，性质温和，对使用者不造成刺激或危害，不会发生诸如液氯泄露或二氧化氯爆炸等危险性事件。
2.绿色，环保消毒过程中不产生三氯甲浣等致畸，致癌，致突变性副产物.4 应用优势1.杀菌谱广，作用速度快。
2.性能稳定，便于大量储存和运输。
3.易溶于水，不着色，无残留，不污染环境。
4.无毒，无味，无刺激，无腐蚀性，无致畸，致癌，致突变作用。
5.不易燃易爆，使用安全。
中节能平罗20MW光伏农业科技大棚电站项目地埋式生活污水处理设施技术规书安徽省电力设计院甲级工程咨询资格证书编号：工咨甲21420070005 甲级工程设计证书编号：A134002612甲级工程勘察综合类证书编号：B1340026122014年11月目录1. 总则2. 设备运行环境条件3．设备名称及用途4. 产品性能参数及技术要求5. 设计、制造及验收标准6. 供货围7．资料交接8. 设备检验和性能验收试验9. 技术服务和技术联络10. 技术附录设备需求一览表1.1本技术规书适用于中节能平罗20MW光伏农业科技大棚电站项目工程，对站生活污水成套处理设施的供货围、技术要求、质量保证等事项作出规定。
1.2本技术规包括生活污水处理成套设施本体及其操作机构、辅助设备等附件的功能设计、结构、安装和试验等技术性能和供货围面的要求。
1.3招标在本合同文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标提供一套满足本规书和所列标准要求的高质量产品及其相关服务，对有关安全、环保等强制性标准，必须满足其要求。
1.4投标投标文件，澄清文件作为订货合同附件，与合同文件有相同的法律效力。
1.5在签订合同之后，到投标开始制造之日的这段时间，招标有权提出因规、标准和规程等发生变化而产生的一些补充或修改要求，投标执行这个要求且不增加费用，具体容由招标、投标双共同商定。
1.6 本技术规书所使用的标准如与投标所执行的标准发生矛盾时，按较高标准执行。
投标在设备设计和制造中所涉及的各项规程，规和标准遵循现行最新版本的标准。
1.7若合同文件前后有不一致的地，以更有利于设备安装运行、工程质量为原则，由招标确定。
1.8 投标提供的生活污水处理成套设施应是技术先进、质量可靠的，并且在相应的工程或相似条件下有两年以上运行经验，已证明是安全可靠的。
1.9投标对生活污水处理成套设施(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
生活污水处理装置（技术规范专用部分）1.总则1.1本技术规范书用于 220kV宁洱变电站工程生活污水处理装置。
1.2本规范书提出的是生活污水处理装置的设计、制造上的最低要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的有关条文，供货方应提供符合本规范书和国家标准的优质产品。
1.3如果供方没有以书面形式对本规范书中的条文提出异议，买方则认为供方提供的产品完全符合本规范书的要求，并以此为依据。
1.4在签署订货合同之后，买方有权因规范及标准发生变化而提出一些补充和修改要求，具体项目和内容由供、需双方确定。
2. 环境条件2.1 站址地理位置：普洱市宁洱县同心乡勐海田村。
2.2 环境条件3.设备名称及规范3.1 设备名称：智能化小型生活污水处理系统装置。
由MBR膜生物反应器、风机及风机房、控制设备及附件等组合而成。
3.2 生活污水原水水质PH=6.0～9.0； BOD5=100～200mg/l；SS=100～200mg/lCOD=150～350mg/l; NH3-N=20～25mg/l总大肠杆菌>1000个/l;3.3 生活污水处理量：1.0m3/h4 .处理效果按本工程环评要求，生活污水经处理后，水质应完全达到生活杂用水（GB/T 18920-2002）标准，其中：PH=6.0～9.0；色度≤30；嗅：无不快感；溶解性总固体<1000mg/l ；BOD5<20mg/l；浊度< 10mg/l ；CODcr:50mg/l；NH3-N<10mg/l；阴离子表面活性剂<1.0mg/l；总大肠杆菌=3个/l;5.供货范围及数量供货范围：成套生活污水处理装置1套，包括：MBR膜生物反应器、风机及风机房，水泵及水泵房及相互间连接的水泵、管道及阀门、控制柜、各类电缆（设备至地面控制柜），膜组件，附属设施等的供货、安装、调试及环保验收,设备规范及数量详见下表(最终以设计注：买方负责提供一路电源至水处理控制柜，控制柜至下属水泵、风机的所有控制电缆、动力电缆和电缆埋管均由供货方负责施工,调试。
延长靖边能源化工项目/08051污水处理站/460技术规格书一．概述1 本技术规格书仅适用于延长靖边能源化工项目污水处理站(460)的工程专项承包技术要求。
2 本技术规格书规定了对所订购污水处理站设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、行业标准和规范的最新版本中的有关规定。
对于国家有关安全、环保等强制性标准，必须满足其要求。
3 遵循本技术规格书的任一条款均不能视为可以解除投标人对所供设备及服务应承担的责任。
4 投标人所选用的技术应先进可靠，并具有类似工况下成功运行业绩，且在工业化生产实践中证明是先进可靠的，能保证设备长周期、满负荷、稳定运行的要求。
5 投标人应对设计和制造的污水处理站技术及设备的质量承担全部责任。
投标人提供的污水处理站设备应能在本技术规格书规定的操作条件下安全、可靠并满负荷的运行。
6 所有投标文件和中标后所提供的图纸、资料必须采用中文编制。
设计图纸和文件采用国际通用标准计量单位。
7 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范，并在投标文件中列出主要技术标准规范一览表。
如果投标人没有以任何形式对本技术规格书提出异议，招标人将认为投标人提供的设备符合本技术规格书和所列标准的要求。
所列标准有矛盾时，按较高标准执行。
8 投标人应具有环境工程专项承包资质，所供应的设备应由具有资质的供应商设计制造，并提供制造许可证及有关资质证书。
9 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
10 合同签订后一周内，投标人提出合同设备，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人，由招标人确认。
11 本技术规格书所指项目为污水处理站(460)的专项承包项目。
范围包括：污水处理站的所有工程设计；所有的设备、材料、电气、控制系统等的供货及施工安装；污水处理站的系统调试和相关技术服务。
山西煤炭运销集团金辛达煤业有限公司矿井480m3/d生活污水处理工程主要工艺设备技术规格书煤炭工业太原设计研究院2014年3月6日第一节工程概况1.环境概况山西煤炭运销集团金辛达煤业有限公司矿井位于山西省临汾市尧都区枕头乡苍上村一带，行政区划属枕头乡管辖井田位于吕梁山南端，山高沟深，地形复杂，森林、植被发育，最高点在井田北西部的山梁，标高1420.5m，最低点位于西部西沟村河床，标高1182.0m，相对高差238.50m，属中山区。
本区属黄河流域汾河水系，区内的沟谷一般无水流，若遇暴雨，常有洪水发生，但数小时后即减退消失，以矿区北部东西分布的山梁为分水岭,北侧水流向北经黑龙关河汇入昕水河,南侧水流向东汇入汾河。
据蒲县气象站十年的观测资料，本区四季分明，昼夜温差大，蒸发量大于降水量，属大陆半干旱季风型气候。
年降水量最小仅285.3mm(1986年),最大约51.6mm(1990), 多年平均降水量495.35mm；蒸发量最小1710.1mm(1983年),最大为2145.0mm(1979年),多年平均蒸发量1930.44mm,蒸发量为降水量 3.9倍,冬春二季雨雪少,夏末秋初雨水较多,且多集中在7、8、9三个月。
年平均气温8.84℃,最冷月份为一月,气温低达-6.29℃,最高气温为七月,高达21.99℃,结冰期为10月下旬至翌年三月中旬,最大冻土深度为86cm。
夏季多东南风，冬季多西北风，最大风速达15.3m/s。
井田地处临汾盆地，是我国著名的强裂震区之一，地震活动频度高、强度大为其特点。
按照《中国地震参数区划图》（GB18306-2001），本区地震动峰值加速度0.15g，抗震防烈度为7度。
2.污水来源污水来源于矿井工业场地民用建筑和部分工业建筑、场地附属民用建筑。
排出污水量480ｍ3/d。
3.污水利用与排放处理后污水回用于黄泥灌浆用水、动筛车间补充用水、地面洒水绿化用水等。
多余部分排放。
4.电源本工程电源输出电压为380V。
5.规模及技术参数5.1规模生活污水处理站处理规模为20ｍ3/h。
5.2原水水质。
由于矿井未建成，缺乏准确数据，参考资料如下：进水水质相当于生活污水水质，主要污染物为SS、BOD、COD、油脂、洗涤剂等；SS=120～200mg/L；BOD5=60～150mg/L；COD Cr=100～300mg/L；NH3-N=15～20mg/L。
5.3出水水质处理后的出水水质应符合《城市污水再生利用城市杂用水水质》（GBT 18920-2002）中冲厕、绿化要求，并达到《城镇污水处理厂污染物排放标准》(GB18918-2002)中的一级A标准的要求。
回用或排放前应进行消毒。
6.工艺要求6.1工艺要求技术先进、成熟、有较长的生产运行经验。
出水水质优良，占地小，投资省。
全自动运行。
在线检测，远程显示与集中控制。
经济合理，环境效益好。
6.2处理工艺二级生物法、超滤（或MBR）、消毒等。
6.3空气污染控制整个处理站的各个处理环节，均应有避免周围空气污染的措施。
7.执行标准生活污水处理站的设计、设备制造、施工、试运行及验收应符合国家相关规范、标准和行业技术标准。
第二节设备明细表主要设备及材料明细表第三节设备规格及说明一.工艺设备1、机械格栅服务区域：格栅池主要功能：去除污水中大的物体设备型号：HG-300设备数量： 1套技术参数：格栅宽300mm，栅条间隙3mm，输入电压380V，功率0.37kW，安装角度斜70度安装，格栅渠宽度400㎜。
材质：与水接触部分为304不锈钢配套渣槽：碳钢防腐，200L2、水泵设备2.1 潜水排污泵服务区域：集水井（来水如果可以自流进调节池，此泵及集水井可取消）主要功能：将集水井中的污水提升到调节池中型号：WQ20-10-1.5数量：2台流量：20m³/h扬程：10m功率：1.5kw叶轮材质：304不锈钢附件：带自耦装置漏电保护2.2 调节池提升泵P1服务区域：调节池主要功能：将调节池中的污水提升到水解酸化池中型号： WQ20-10-1.5数量：2台流量：20m³/h扬程：10m功率：1.5kw叶轮材质：304不锈钢附件：带自耦装置漏电保护2.3沉淀池污泥回流泵P2服务区域：沉淀池池主要功能：将沉淀池中的污泥回流到酸化池中型号：管道污水泵数量：2台流量：20m³/h扬程：10m功率：1.5kw轴材质：304不锈钢2.4 中间水池提升泵（过滤进水）P3服务区域：中间水池主要功能：将中间水池中的污水提升过滤罐中型号： WQ20-20-2.2数量：2台流量：20m³/h扬程：20m功率：2.2kw叶轮材质：304不锈钢2.5 过滤反洗泵P4服务区域：清水池主要功能：将清水提升进入过滤器中型号：WQ50-25-7.5数量：2台流量：50m³/h扬程：25m功率：7.5kw叶轮材质：304不锈钢2.6 污泥螺杆泵泵P8服务区域：污泥池主要功能：将污泥池中的污泥提升至脱水机中型号：无极调速螺杆泵G35-1数量：2台流量：1.35—4.3m³/h扬程：20m功率：1.1kw轴材质：304不锈钢2.7潜水搅拌器服务区域：污泥池主要功能：污泥池搅匀型号：QJB0.85/8-260/3-740S数量：1台叶轮直径：260功率：0.85KW材质：不锈钢附件：带导杆，导杆长度为6m3、悬挂式组合填料3.1设备用途：水解酸化池、接触氧化池内活性污泥附着载体。
3.2设备性能、参数物料名称：生活污水理论比表面积：2000m2/m3空隙率98％填料有效长度3000mm单元直径:150mm单元间距150mm,丝长35mm3.3结构配置形式及技术要求1)醛化维纶丝盘材质:PE丝长：L=35mm片重：4.0-4.8g丝重：每盘2.2g醛化维纶丝2)塑料套管材质:聚乙烯尺寸:Ф7x1；L＝150mm3)挂绳材质:尼龙直径:d=4 mm有效长度:L=2000 mm总长度: 3100mm3.4供货数量:178m34、微孔曝气器4.1设备用途：用于好氧池曝气。
4.2设备性能、参数物料名称：生活污水形式：半球形曝气器曝气器尺寸：D192x180工作空气量：0.8-3m3/h.个服务面积：0.35-0.6m 2 /个氧利用率：18-25%充氧能力：0.169-0.244kgO2/h充氧动力效率：6.5-6.8 kgO2／kW.h 曝气器阻力损失：≤3200Pa4.3主要部件材质要求：曝气膜片材质为三元乙丙橡胶；空气管及管配件:ABS，PN=0.6MPa4．4供货范围1）订货数量： 72套2）配套空气管道系统：配套管路从水面下 1.8米曝气管，包括空气分配干管、布气支管、环通边管、水平调节器及加长套、清除装置、可调管支架、泄水管及其阀门、支架等整套管路。
3）配套空气管道接口：配套法兰及紧固件。
4.5制造标准及规范优先选用国标、部标、行业标准，由投标人在投标文件中提出，在签定合同时由买方确认。
4.6需供方提供的技术资料和图纸1）设备详细技术参数表2）外形安装图：标有详细尺寸的各种部件的相对关系，以及装配方法等。
5、三叶罗茨鼓风机服务区域：风机房主要功能：向好氧池提供压缩空气型号：LT-65数量：2台（一用一备）技术参数：Q S＝3.58m3/min；H＝53.9Kpa；N＝7.5kW风机标准附件：a通用底座b皮带罩c风机皮带轮电机带轮 V型皮带（联轴器组件）d吸入消声器，排出消声器e泄压阀压力表单向阀弹性接头6、石英砂过滤器6.1、设备用途过滤中间水池出水，进一步去除水中杂质。
6.2、设备性能、参数过滤水量：10m3/h外形尺寸：Φ1200×2300过滤速度：8～10m /h工作压力：≤0.6MPa过滤最大压降：0.06Mpa进水浊度：≤20mg/L出水浊度：≤5mg/L反冲洗参数：系统反冲洗程序：气冲-水冲气冲：冲洗强度15L/s.m2,反洗空气压力0.07Mpa，冲洗时间3-1分钟。
水冲：冲洗强度12L/s.m2,反洗水压力0.15Mpa，冲洗时间6-5m分钟，反冲洗周期:按时间、压差两种控制方式。
6.3配套设备性能参数：罗茨风机：进口工况：风量Q=7Nm3/min, 风压P=100kPa出口工况：风量Q=7Nm3/min, 出口升压P=70kPa带公共底座、皮带罩、空气过滤器、进出口消音器、减震垫、泄压阀、止回阀及压力表等6.4、结构配置形式及技术要求过滤器罐体：外形尺寸：Φ1200×2300材质:Q235A,外壳厚度δ10mm，其它厚度δ6～12mm内壁为衬胶，衬胶厚度3mm检修人孔DN500，2个直梯，1个过滤帽：水量：0.5m3/只，20只形式为气水长柄滤帽，材质ABS滤料：无烟煤, d10=0.85mm,K80<2.0,厚度450mm石英砂, d10=0.5mm,K80<2.0,厚度700mm，粒径0.6～1.5 砾石, 厚度250mm，粒径2～4填料层总厚度1400 mm6.5、供货数量、范围装配完整的过滤器：2套多介质滤料：2套过滤器配套气动阀门：2套罗茨风机：2台配套电控：1套6.6、制造标准及规范产品制造、安装、验收标准JB/T2932-86 《水处理设备制造、验收技术条件》ZBJ98003-87 《水处理设备油漆，包装技术条件》JB2880-81 《钢制焊接技术条件》DL543-94 《水处理设备制造质量验收标准》SDZ037-87 《水处理设备制造质量分等标准》6.7、需供方提供的技术资料和图纸设备详细技术参数表外形图：标有详细尺寸的各种部件的相对关系，接口尺寸及位置。
安装图：标有详细地脚布置尺寸；基础资料等。
详细说明：包括转速；静荷载；动荷载；水质、水深、温度等说明。
电气资料：主要包括电机功率、电机型号、接线位置及形式，电气系统的控制电气接线原理图、使用说明书。
7、二氧化氯消毒装置服务区域：设备间主要功能：往中水池投加消毒剂（成品二氧化氯粉剂）数量：1套组成部件：1）、药箱容积：1000L材质：PE数量：1台搅拌机：0.55kw2)、计量泵型号：GM0120投药量：120L/h功率：0.25KW数量：2台性能：耐酸碱供电电源：200/380V-50HZ-3相/220V-50HZ-单相防护等级：IP55绝缘等级：F级泵头材质：PVC马达控制器：以“开/停”方式控制三相电机，调节输出流量供电电源：200-240V/50/60HZ/单相附件：带进出口止回阀、缓冲器、背压阀、过滤器3）管道混合器型号：GJH-100数量：1套材质：不锈钢技术要求：将二氧化氯消毒药剂投加至管道混合器时，应立即瞬时搅拌将消毒剂均匀分散到水中。
管道混合器是依靠自身水力达到快速混合的目的。
