COEN火检冷却风系统

有关火检说明（FORNEY一体化火检）主任：您好！我们看到火检标书中要求分体式火检，估计是因为COEN一体化火检在山西古交电厂出了问题的原因你有些顾虑吧！COEN在古交电厂提供的光纤和光纤安装管不配套，光纤长出安装管很多，而使得光纤伸出，光纤安装管已到炉膛里面，导致光纤烧坏。

且光纤安装管伸出二次风箱较短，使得安装火检探头靠近炉壁太近，温度较高所以火检探头不能正常工作。

如果安装管长度选用合适的话，此类问题是完全可以避免的。

我们做的项目中FORNEY的一体化火检还没有出过类似问题。

山西漳山电厂二期两台600MW机组是采用的FORNEY一体化火检，一期是COEN火检，现正在进行改造，且直接指定了FORNEY一体化火检。

内蒙古上都电厂一期（2X600MW）和二期（2X600MW），内蒙古岱海电厂一期（2X600MW）和二期（2X600MW），内蒙古达旗电厂#7#8（（2X600MW）和原#1-6（6x300MW）机组改造，江苏镇江#3#4#5#6（2X600MW）,广东汕尾电厂一期（2X600MW）和二期（2X600MW）等均在多期工程中采用了FORNEY 一体化火检。

可以说还没有在前期工程中采用过FORNEY一体化火检的，而在后期工程中要求改变。

所以，FORNEY 在使用中，还没有觉得不好的。

Forney在中国300MW及300MW以上的机组中占有50%以上的市场份额，各种炉型都有应用。

业绩最好，受到大多数用户的认可。

目前所有进口火检均采用动态红外和动态紫外的火焰检测原理，FORNEY是最早采用这种检测原理的，应用技术最成熟；这种技术也是最先进的。

哈中能也是沿用这种检测原理的。

动态红外检测原理是通过检测火焰的红外线（煤、油火焰）的强度及“闪烁”频率来检测火焰的。

任何火焰均是由无数燃料颗粒爆炸式燃烧组成的；从喷燃口到燃尽端，每个截面的闪烁频率都不一样，通过火检视角对初燃区至稳燃区域的检测（强度和频率）来将被检测火焰从背景火焰区别开来，实现稳定、准确的检测；这种检测原理的防“偷看”能力是最强的。

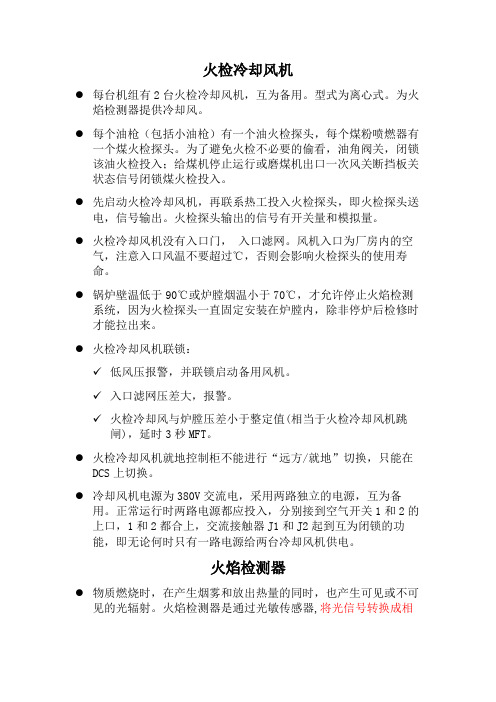

火检冷却风机●每台机组有2台火检冷却风机，互为备用。

型式为离心式。

为火焰检测器提供冷却风。

●每个油枪（包括小油枪）有一个油火检探头，每个煤粉喷燃器有一个煤火检探头。

为了避免火检不必要的偷看，油角阀关，闭锁该油火检投入；给煤机停止运行或磨煤机出口一次风关断挡板关状态信号闭锁煤火检投入。

●先启动火检冷却风机，再联系热工投入火检探头，即火检探头送电，信号输出。

火检探头输出的信号有开关量和模拟量。

●火检冷却风机没有入口门，入口滤网。

风机入口为厂房内的空气，注意入口风温不要超过℃，否则会影响火检探头的使用寿命。

●锅炉壁温低于90℃或炉膛烟温小于70℃，才允许停止火焰检测系统，因为火检探头一直固定安装在炉膛内，除非停炉后检修时才能拉出来。

●火检冷却风机联锁：✓低风压报警，并联锁启动备用风机。

✓入口滤网压差大，报警。

✓火检冷却风与炉膛压差小于整定值(相当于火检冷却风机跳闸)，延时3秒MFT。

●火检冷却风机就地控制柜不能进行“远方/就地”切换，只能在DCS上切换。

●冷却风机电源为380V交流电，采用两路独立的电源，互为备用。

正常运行时两路电源都应投入，分别接到空气开关1和2的上口，1和2都合上，交流接触器J1和J2起到互为闭锁的功能，即无论何时只有一路电源给两台冷却风机供电。

火焰检测器●物质燃烧时，在产生烟雾和放出热量的同时，也产生可见或不可见的光辐射。

火焰检测器是通过光敏传感器,将光信号转换成相对应的电信号输出。

其核心器件是光敏传感器,根据感应光的不同,可分为红外线传感器和紫外线传感器两大类。

●前墙最下层的微油点火层，还有4个图像视频火检（每个燃烧器一个），在集控室可以看到真实火焰图像。

●炉膛火焰电视：安装在燃尽风层以上，炉壁侧面，高温探头伸到炉壁内侧，镜头向下监视各燃烧器喷火形状。

内窥镜头需要压缩空气冷却，同时压缩空气可以对镜头起到防尘防腐的效果。

内窥镜头的伸进、退出执行机构有三种：电机加减速器；压缩空气气缸；手动。

消防安全知识消防冷却系统消防安全知识：消防冷却系统引言：消防冷却系统是指通过降低火灾场所的温度，将火灾管制在可控范围内的一种技术手段。

消防冷却系统广泛应用于各类建筑物、工业设施以及交通运输工具等，起到了保护和救援人员安全的重要作用。

本文将详细介绍消防冷却系统的原理、设计与安装、运行与维护等方面的内容，以期提升广大读者的消防安全意识和应对火灾的能力。

第一部分：消防冷却系统的原理1. 火灾的基本原理火灾是指可燃物与氧气在一定条件下发生明火燃烧的现象。

了解火灾的基本原理对于理解消防冷却系统的工作原理至关重要。

2. 消防冷却系统的工作原理消防冷却系统的核心原理是通过输入冷却剂降低火源周围的温度，达到灭火和管控火灾的目的。

本节将介绍常见的几种消防冷却系统的工作原理，如水喷雾系统、气体冷却系统等。

第二部分：消防冷却系统的设计与安装1. 消防冷却系统的设计要点消防冷却系统的设计需要考虑多个因素，如火灾场所的类型、可燃物的种类和数量、喷洒水雾的位置和喷射方式等。

本节将介绍消防冷却系统设计的一些基本原则和常用的设计方法。

2. 消防冷却系统的安装与调试消防冷却系统的安装与调试是保证其正常运行的重要环节。

本节将详细介绍安装消防冷却系统的流程、操作注意事项以及调试的方法与步骤。

第三部分：消防冷却系统的运行与维护1. 消防冷却系统的检查与维护消防冷却系统的正常运行对于火灾防控至关重要。

本节将介绍消防冷却系统的常见故障与处理方法，以及定期检查和维护的注意事项。

2. 消防冷却系统的应急演练消防冷却系统的应急演练是提高人员应对火灾能力的重要手段。

本节将介绍消防冷却系统应急演练的目的、内容和步骤，以及演练后的总结与反思。

第四部分：消防冷却系统的案例分析1. 消防冷却系统在建筑物中的应用案例本节将以几个典型的建筑物为例，介绍消防冷却系统在不同场所的应用效果与实际操作经验。

2. 消防冷却系统在工业设施中的应用案例本节将以几个工业设施为例，介绍消防冷却系统在工业生产中的重要性和应用效果。

锅炉火检冷却风系统风源改造在准电的应用摘要：本文重点研究火电厂传统蒸汽吹灰系统存在的弊端，并详细阐述了智能吹灰系统在国华准电的应用。

并就应用效果进行了跟踪评测。

关键词：智能吹灰；蒸汽吹灰；节能降耗引言火焰检测器是火电厂炉膛安全监视系统（FSSS）的重要装置,它的作用是对炉膛着火情况进行检测和监视,在锅炉点火、低负荷运行或异常运行工况时，防止炉膛灭火和爆燃事故，确保锅炉安全运行。

因火检探头的工作环境十分恶劣，温度高、灰尘大。

火焰检测器就需要冷却风进行冷却，火检冷却风的主要作用就是改善火检探头的工作环境，使火检探头进行冷却降温，另外火检冷却风的吹扫也起到清洁探头，达到使火检探头准确真实的反映炉膛燃烧的目的。

一、火检冷却风系统的构成火箭冷却系统由互为备用的两台冷却风机、风机入口滤网、压力表、压力开关、风道切换挡板、控制柜等组成，冷却风源取自大气。

附图表：火检冷却风系统图附图表：火检冷却风机现场安装图二、火检冷却风风源改造方案方案：利用冷一次风做为火检冷却风主风源，两台火检冷却风机作为备用风源。

可行性分析：1）正常运行时，冷一次风母管压力＞7.5kPa，可以为火检冷却风源；2）风源同样取自大气；3）火检冷却风采用冷一次风后，冷却风系统有两路冷却用风源，增加了系统的可靠性。

4）由于原运行的火检冷却风机改造后，作为了备用风源使用，两台火检冷却风机长期处于停运状态，降低了设备的维护量和维护费用。

5）原运行的火检冷却风机处于停运状态，可实现节能降耗的要求。

2015年3月和5月，我厂三台机组分别进行了“冷一次风替代火检冷却风的可行性试验”，试验证明冷一次风在系统压力正常的情况下（大于7.5kPa）可以代替火检冷却风使用。

改造方案：第一：系统的改造附图表：一二号机火检冷却风机改造前系统图附图表：一二号机火检冷却风机改造后系统图第二、冷一次风做为火检冷却风主风源使用后，需要对火检冷却风系统的“联锁启动”逻辑和“炉MFT主保护”逻辑进行修改。

火检冷却风机资料：
因为火检探头的工作环境温度高、灰尘大。

冷却风的主要作用就是改善火检探头的工作环境，冷却风可使探头得到适当的冷却降温，不使其温度过高；另外冷却风的吹扫也起到了清洁探头的作用。

一般有两台风机，一台风机特点是大风量低压力，另一台风机特点是小风量高压力。

该两台风机叶轮采用双出轴电机直联，结构紧凑、运转平稳。

风机输送空气和其他不自燃的，对人体无害的、对钢材无腐蚀性的气体。

气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过80℃
二、型式
从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。

风机采用双出轴电机直联，其中高压风机为右旋，低压风机为左旋。

风机的出口位置，以机壳的出风口角度表示。

两台风机出口角度均为900。

火焰检测探头冷却风系统说明书哈尔滨市中能自动化设备有限公司1、用途：火焰检测装置是电站锅炉等大型燃烧设备炉膛安全监控系统（FSSS）的关键设备。

火焰检测探头冷却风系统是其中一个重要部分，只有保证冷却风质量才能保证火焰检测效果及火检探头的寿命。

本系统的基本功能是冷却及清洁火焰检测探头，保证其在锅炉内最佳检测点安全可靠地运行。

2、主要技术参数及选型参考2.1主要技术参数见表12.2选型时应根据火检探头型式、数量（Z）、风量（Q＝D╳q╳z,k-余量系数，一般可取1.1~1.3，q-每个探头的需风量，一般取1.0m3/min,z-探头数量），布置形式等组成通风管网系统，然后进行系统空气动力计算，得出风阻特性曲线。

根据高压离心通风机性能曲线得出最佳工作点，从而确定风机及所需冷却风系统型号。

2.3冷却风系统保证在不同工况下运行的火检探头的入口风压比炉膛压力高出一定的整定值，以使维持每个探头导管的风量至少为每分钟1.0立方米。

管路测点对炉膛差压开关的设定值为2000 Pa，低于此值延时5秒钟后应报警，同时启动另一台风机。

测点位置见附图。

图1 压力测点示意图2.4过滤器进出口设置差压开关，用以做为判断过滤网堵塞报警开关。

判断堵塞的差压开高于400pa时，应报警，提示运行人员去清洗滤网。

3主要组成部分及结构特征3.1冷却风系统主要由冷却风机、空气过滤器、转换档板、差压开关及冷却风就地控制柜等组成。

来自外界或送风机出口的空气经两路并联过滤器的过滤，送至两台并联的冷却风机入口，冷却风机将空气变为高压风送入三通路的换向挡板，再由一个总出口进入管网，两台风机互为100%备用，任一台均能满足所有探头的冷却风要求。

3.2在探头冷却风机附近设有风机控制箱，负责风机的控制，其控制方式应遥控\就地手操兼容，控制箱上有风机的状态显示，箱体为悬挂防雨结构。

3.3风机控制柜所需电源要求两路供电，采用一控二方式，电源取自AC380V母线两个半段母线上。

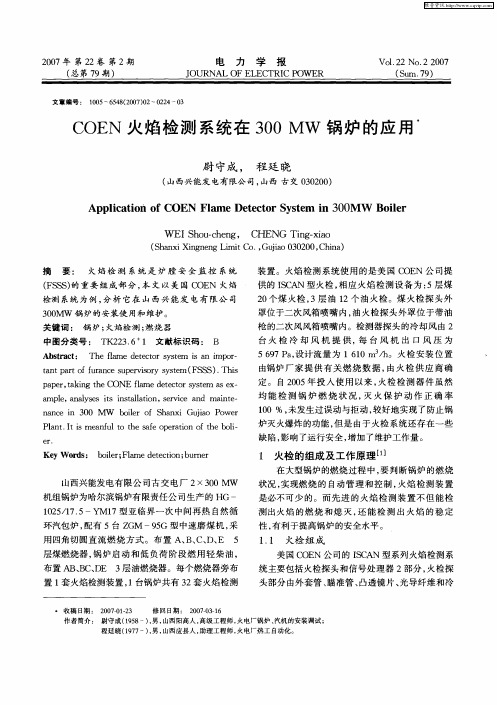

COEN火检系统改进及保护投入
李玉超;单跃强;张永;张明法
【期刊名称】《吉林电力》
【年(卷),期】2007(35)2
【摘要】针对国华定州发电有限责任公司2台锅炉火检系统出现的火检信号闪烁频繁、"偷看"和"漏看"现象比较严重等问题,组织分析查找火检探头检测不稳定的原因并提出逻辑改进措施,在机组检修时付诸实施,并将全炉膛无火保护成功投入,解决了2台机组自投运以来锅炉全炉膛无火保护长期不能正常投入的难题.
【总页数】3页(P43-45)
【作者】李玉超;单跃强;张永;张明法
【作者单位】国华定州发电有限责任公司,河北,定州,073000;国华定州发电有限责任公司,河北,定州,073000;国华定州发电有限责任公司,河北,定州,073000;国华定州发电有限责任公司,河北,定州,073000
【正文语种】中文
【中图分类】TM621.2;TK223.61
【相关文献】
1.美国COEN智能一体化火检系统在600MW锅炉的应用 [J], 骆剑勇
2.LY2000—II型图像火检系统在火力发电厂锅炉FSSS保护上的应用 [J], 张明;
3.火检系统改进与优化 [J], 英正飞
4.铜山华润电力1000MW机组微油火检信号检测及保护系统改造与完善 [J], 马
其林
5.图像火检及灭火保护应用研究 [J], 贺丽芳
因版权原因，仅展示原文概要，查看原文内容请购买。
