第2章MC9S12DG128的结构与工作原理

第2章MC9S12DG128的结构与工作原理

2.1 MC9S12DG128的内部结构
2.1.1 CPU12内核(Star Core)
（2）间址/变址寄存器(Index Register) X、Y
❖ CPU12内部有两个16位地址寄存器IX和IY，称为间接寻址寄 存器，简称间址寄存器或变址寄存器。一般情况下作为指针 寄存器，用于多种寻址方式下的地址计算，也可用于临时存 放数据或参与一些运算，只能按照16位方式访问。
❖ 若把一个16位数据存入累加器D中，则高8位在A寄存器中，低8位在B 寄存器中。与此相对应，若把D寄存器中的一个16位数据存入存储器， 则高8位在存储器的低位地址，低8位在存储器的高位地址。
❖ 注意，任何Motorola (Freescale)公司独立设计的16位、32位CPU中， 寄存器与存储器字节的对应关系都是高位数据存放于低位地址，低位数 据占用高位地址，这与Intel公司的CPU数据存放格式正好相反。
2.1 MC9S12DG128的内部结构
2.1.1 CPU12内核(Star Core)
❖ SP主要用于堆栈管理，用于中断和子程序调用时保存系统地址信息，也 可以存储临时信息，一般不做他用。
❖ 在不影响其内容的前提下，也可替补用作所有变址寻址方式下的变址寄 存器，通常不参与运算。
❖ 惟一例外的是，在符号扩展指令中用作目的寄存器。此外，还具有自身 的加、减1指令。
(Program State Word)，但不同的是，它还可以参与控制CPU的行为。 ❖ 条件码寄存器中各位的定义：
CCR中的各位包括两部分： ➢5个算术特征位(Arithmetic Flag Bit) ，即H、N、Z、V、C，它们反映上一条指令执 行结果的特征(状态)； ➢3个MCU控制位，即中断屏蔽位X、I和STOP指令控制位，这3位通常由软件设定， 以控制CPU的行为。复位后，X、I两位默认状态为1，屏蔽系统中断。CCR是真正的 专用寄存器，除了C、H位以外，其他各位不参与任何运算。

飞思卡尔单片机S12使用方法及程序

飞思卡尔单片机S12使用方法及程序

飞思卡尔单片机S12使用方法及程序单片机简介：9S12XS128MAA单片机是16位的单片机80个引脚，CPU是CPU12X，内部RAM 8KB,EEPROM:2KB,FLASH:128KB,外部晶振16M，通过内部PLL可得40M总线时钟。

9S12XS128MAA单片机拥有：CAN:1个，SCI:2个，SPI:1个，TIM：8个，PIT：4个，A/D：8个，PWM:8个下面介绍下我们项目用到的几个模块给出初始化代码1、时钟模块初始化单片机利用外部16M晶振，通过锁相环电路产生40M的总线时钟（9S12XS128系列标准为40M），初始化代码如下：view plaincopy to clipboardprint?/******************系统时钟初始化****************/void Init_System_Clock(){asm { // 这里采用汇编代码来产生40M的总线LDAB #3STAB REFDVLDAB #4STAB SYNRBRCLR CRGFLG,#$08,*//本句话含义为等待频率稳定然后执行下一条汇编语句，选择此频率作为总线频率BSET CLKSEL,#$80}}/******************系统时钟初始化****************/void Init_System_Clock(){asm { // 这里采用汇编代码来产生40M的总线LDAB #3STAB REFDVLDAB #4STAB SYNRBRCLR CRGFLG,#$08,*//本句话含义为等待频率稳定然后执行下一条汇编语句，选择此频率作为总线频率BSET CLKSEL,#$80}上面的代码是汇编写的，这个因为汇编代码量比较少，所以用它写了，具体含义注释已经给出，主函数中调用此函数即可完成时钟初始化，总线时钟为40M.2、SCI模块初始化单片机电路做好了当然少不了和PC之间的通信，通信通过单片机串口SCI链接到PC 端的COM口上去。

第5章 MC9S12XS输入输出端口模块及其应用实例PPT课件

第5章 MC9S12XS输入输出端口模块及其应用实例PPT课件
3 《MC9S12XS单片机原理及嵌入式系统开发》 单片机原理及嵌入式系统开发》单片机原理及嵌
5.2 输入/输出端口寄存器及设置
通用I/O口通过配置相应寄存器位，可以设置输入/输出端口、驱 动能力、内置上拉/下拉电阻使用、中断输入方式等多种功能。通过 对DDR、I/O、RDR、PE、PS和IE等寄存器的设置，用户可以获得 通用I/O口的不同工作方式。其中，DDR（数据方向寄存器）设定I/O 口为输入/输出端口。数据寄存器（I/O寄存器）用于设定I/O口的高低 电平。RDR（驱动控制寄存器）用于设定I/O口的输出驱动能力。PE （上拉/下拉使能寄存器）用于当I/O口为输入口时使能内置上拉电阻 或下拉电阻的使用。PS（上拉/下拉选择寄存器）当中断允许位置位 时，用于选择上升沿触发或下降沿触发中断；当使能内置上拉/下拉 电阻时，用于选择使用上拉电阻或下拉电阻。IE（中断使能寄存器） 用于使能I/O口的中断功能。
11 《MC9S12XS单片机原理及嵌入式系统开发》 单片机原理及嵌入式系统开发》单片机原理及嵌
5.2 输入/输出端口寄存器及设置
5.2.2 PORTT、PORTS、PORTM、PORTP、PORTH和PORTJ
4．驱动控制寄存器（RDRx）
如果端口为输出口时，RDRx可以设置端口对应引脚的输出驱动能力。如 果RDRx某位为“1”，则对应引脚的输出驱动能力为正常时的1/5；如果某位 为“0”，则对应引脚输出为正常驱动能力。复位后，驱动控制寄存器值为 0x00，即MCU复位后引脚默认为满功率驱动输出。
张 阳，吴 晔，滕 勤 Email：，， TEL：，
1 《MC9S12XS单片机原理及嵌入式系统开发》 单片机原理及嵌入式系统开发》单片机原理及嵌
第5章
MC9S12XS输入/输出端口模块 及其应用实例

单片机原理及应用-S12汇编程序设计与实例

单片机原理及应用-S12汇编程序设计与实例

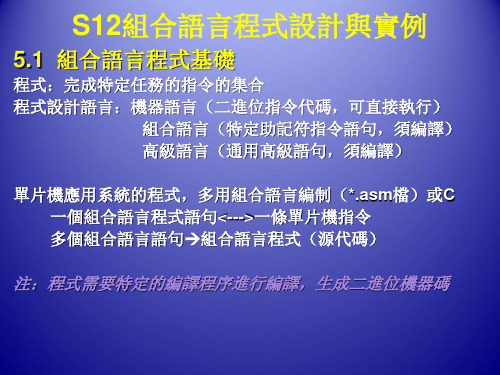

【例】將A中的兩個4位十六進制數轉換為ASCII碼，分別存入 $2080、$2081中。(0~9的ASCII碼:$30~$39,A~F:$41~$46）
;主程序段******************** ORG $8000
HEXA: TFR A,X ANDA #$0F JSR TRANS STAB $2080
總時間=100x1000T =100000T
2MHz晶振時，匯流排頻率 =1MHz T=1us
;////////////////////////////////////////////////////////////////////
;副程式DELAY:利用寄存器X、Y，
;
執行兩重迴圈實現延時。
;////////////////////////////////////////////////////////////////////
故：TCOUNT=3996.25≈3996
DLOOP: DEX
;1
BNE DLOOP ;3/1
PULX
;3
RTS
;5
注：其他時間可套用此，如20ms改TCOUNT為39996（或40000）
【又例】雙重迴圈的 100ms延時。
忽略配合指令的執行時間，粗 略估算：
內迴圈=200 x (1+1+3)T =1000T
ORG $2000 FCC ’ABCD’
空間保留指令
DS.B ( Define Space Byte ) 例如： VAR1: DS.B 10
( 相當於 VAR1： DB 10 DUP(?) )
DS.W ( Define Space Word ) 例如： VAR2: DS.W 4

飞思卡尔s12单片机-ATD模块

飞思卡尔s12单片机-ATD模块

Page 6
二、ATD模块简介
•
• • • • • • •
第十章 单片机片内外模块 ——ATD
S12单片机ADC特性如下：
8/10/12位可选
转换速度较高，8位、8MHz、单次转换时间为2us 采样时间可编程设置 多种转换模式：数据对齐方式、单次/连续转换、转换结果比较 外触发控制 转换序列结束可产生中断，能够使能比较中断 模拟输入引脚与通用I/O口复用 多通道扫描， 1~16 转换序列长度。
ETRIGLE –外部信号触发条件选择位 ETRIGP -
ACMPIE - Internal Clock in Stop Mode Bit 0 = 禁止比较中断 1 = 使能比较中断
ATD Registers 4/12 第十章 单片机片内外模块 ——ATD
ATD Control Register 3 (ATDCTL3)
Page 10
ATD Registers 1/12 第十章 单片机片内外模块 ——ATD
ATD Control Register 0 (ATDCTL0)
WRAP[3-0] - Wrap Around Channel Select
0 = Reserved
X = WRAP[3:0]; 多通道转换模式下，从ANx回绕到AN0 1≤x ≤ 15 仅在ATDCTL5的MULT=1时有效
S8C, S4C,S2C, S1C - Conversion Sequence Length
ATD Registers 5/12 第十章 单片机片内外模块 ——ATD
ATD Control Register 4 (ATDCTL4)
注：写ATDCTL4会终止当前转换序列
SMP[2:0] - Sample Time Select， 采样时间包含的ATD时钟周期

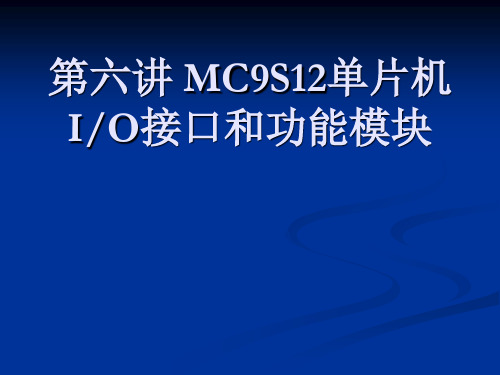

第六讲MC9S12单片机IO接口和功能模块ppt课件

第六讲MC9S12单片机IO接口和功能模块ppt课件
设置方向寄存器（DDRx）为输入（0X00） 随时读取I/O口的数据寄存器（PORTx）
I/O口作为输出使用
设置方向寄存器（DDRx）为输出（0XFF） 设置驱动能力寄存器（非必须） 拉电阻选择（非必须） 随时写入I/O口数据寄存器（PORTx）
1、通用I/O接口
例二
使用PORTJ中断口功能的例子，本例的原理是： 设置A口为输出口，PTA的第6脚跟PTJ的第6脚 硬件相连，PTB输出，用来控制8个LED灯， PTJ开中断，并且设置为上升沿触发。首先PTA 初始化为0，PTB为0xFF，此时等灭。在大循环 冲设置PTA第6位为高电平，产生中断，灯低4 个亮，高4个不亮。使用单步运行查看效果。
无符号的转换结果； 转换完毕可产生中断； 使用PAD7外部触发控制。
9S12的A/D模块外部引脚
VRH（60）、VRL（61）：A/D 转换模块的参考 高电压和参考低电压。实验板上，VRH和VRL分 别接VCC和GND。
VDDA（59）、VSSA（62）：A/D 模块提供电源。 实验板上，VDDA接到VCC，VSSA接到GND。
通道0、1、4、5可选CLOCKA或CLOCKSA； 通道2、3、6、7可选CLOCKB或CLOCKSB。
9S12 PWM模块的计数器
每个通道的计时器都有一个8 位计数器、一 个8位周期寄存器和一个8 位占空比寄存器。 输出波形的周期受周期寄存器的控制，当
计数器的计数值等于周期寄存器的值时， PWM波周期结束。PWM的波形还跟占空比 寄存器、输出极性和对齐方式有关。
控制寄存器2—ATDCTL2
ADPU：A/D模块的电源管理。1=正常模式，0=低功耗 模式。
AFFC：标志位快速清零。1=对转换结果寄存器访问会 自动清除标志位，0=正常模式，访问结果寄存器前读状 态寄存器1可以清楚转换完成标志CCF。

飞思卡尔s12单片机-动态数码管显示与键盘模块 共23页PPT资料


PTP=DisplayDecode[showdata[DisplayNumber]];
if(DisplayNumber==2) PTP&=0x7f;
switch(DisplayNumber) {
case 0:
PTT=0xfe;
break;
case 1:
PTT=0xfd;
break;
case 2:
PTT=0xfb;
利用视觉暂留现象，定时更改
位控制信息和段控制信息，得
到稳定的数字显示
位控制
多个LED同时点亮的电流都经 过公共端，MCU的IO无法承受 ，必须使用三极管
为了减小MCU的灌入电流，段 注：所有引脚都是低电平有效
控制端都连接了输出驱动器
74LS07
Page 4
第十四章数码管的显示与键盘识别 —数码管的显示
12 11 10 9 8 7 6 5 4 3 2 1 T3 P0 P5 T2 T1 P1 T0 P6 P2 P7 P3 P4
Page 5
第十四章数码管的显示与键盘识别 —数码管的显示
14.1.4 数码管显示软件设计
显示一位数字： const unsigned char DisplayDecode[]={~0x3f,~0x06,~0x5b,~0x4f,~0x66,~0x6d,~0x7d,~0x07, ~0x7f,~0x6f,~0x77,~0x7c,~0x39,~0x5e,~0x79,~0x71}; //0-9 ABCDEF
Page 6
第十四章数码管的显示与键盘识别 —数码管的显示
示例程序 //unsigned char showdata[4];
void Show(){
unsigned char DisplayNumber;

S12单片机


//enable PWM3;
ECT

输入捕捉 输出比较 脉冲累加 倒数定时器
ECT
void ECTIntl(void){ TIOS=0X10; TCTL4=0X01; TIE=0X01; TSCR2=0X03; ICOVW=0X00; ICSYS=0X02; TSCR1=0X80; //input capture selection; //capture on the rasing edge; channal 1; //enable captured interrupt; //bit7=0:overflow interrupt disable, //bit[2:0]:timer=bus clock/8 //overwrite by the new data; //queue mode; //enable the timer; fast clear flag disable;
ATD
void atd_init(void){ ATD0CTL3=0X08; //conversion sequence length=1 ATD0CTL4=0X81; //bit 7: 8-bit resolution, prescaler=4; ATD0CTL5=0XA0; //right adjust mode; scan=1; ATD0CTL2=0XC0; //Enble ATD, fast flag clear }
S12中断
INT
中断执行过程
1.
2. 3. 4. 5.
中断应用
1.
中断发生 中断队列 现场入栈 中断执行 中断返回
开全局中断
EnableInterrupts; DisableInterrupts
2.

MC9S12单片机原理及嵌入式应用开发技术第2章 单片机内部结构


4个要素 Two input data -- operands(操作数) instruction -- operation（运算） Status -- flag(标志位) one output data -- result(运算结果)
Quiz： 下面几个操作中，4要素分别为？ A+B=C A>B? A >>= 1
ms CAN 1
ms CAN 0 or BDLC
PIM
AD0
AD1
PWM 8 CHAN
College of Communication Engineering, Jilin University
4
2.1 MC9S12XS单片机的性能
2.1.2 S12XS系列单片机主要功能模块
1.16位CPU 2.内部RAM或ROM: 3.A/D模块：16路8位、10位或12位； 4.CAN模块：支持CAN2.0A、B两种协议，1Mbps； 5.TIM模块：标准定时器，输入捕捉、输出比较 6.PIT模块：4通道24位递减计数器 7.PWM模块：8通道8位，或4通道16位，占空比可编程； 8.串口模块：两个SCI，支持LIN协议；一个SPI； 9.中断模块：最多20个带位中断的外部中断引脚，中断源 细分 为7级； 10.时钟模块：可通过内部锁相环使片内总线速度提升到最高 40MHz。
Memory peripheral
College of Communication Engineering, Jilin University
11
A complete CPU
College of Communication Engineering, Jilin University
12
CPU – the core of microcontroller

单片机原理及应用-S12仿真与调试

注：CW功能龐雜，其他深入操作須在實踐中摸索。
有中斷的程式安排
在整個根源程式的末尾聲明中 斷副程式的所對應的向量 地址，格式如例;
該程式實現當IRQ引腳電平有 下降沿時觸發跑馬燈顯示， 按複位鍵後恢復等待。
注：CW中外部中斷寄存器的 名字為IRQCR，而不是
INTCR
一個需要關心的檔是自動 生成的 .prm鏈接檔，主要 是代碼地址定位資訊； 其中最後:
VECTOR 0 Entry
給出了複位向量地址是標號 Entry的地址，而Entry在 main.asm中，也就意味著 複位後首先執行main.asm 檔中的內容。
另一個需要關心的檔是自 動生成的 .inc包含檔，主要 是記憶體映像地址和寄存器 地址的別名定義。
S12仿真與調試
不使用仿真器 傳統的單片機硬體調試往往採用價格不菲的仿真器，借用仿真器的MCU實 現並不完全的仿真，最後才擦寫晶片固化程式； 而如今的S12系列MCU都已採用了內置的可以反復擦寫10萬次以上的Flash 存儲區，並且支持線上調試系統、線上下載程式，使得單片機的開發調試 更為方便快捷。
目標板------擴展的介面、麵包板、集成的USB-BDM調試器等；
開發板套件通過一根連接目標板方形USB介面的線纜連接至PC機的USB介 面；供電通過外接9V電源或直接由PC機的USB供電；
核心板 ↓
目標板 →
核心板介面資源↓
核心板與目標板的連接 插口(J1)引腳定義 →
13.2 PC機的設置 不好，不用！
Component菜單Open 選擇並設置一些仿真部件可進行模擬實驗。
例選Io-led，為使該部件和程式對應，在部件圖形上右擊 setup 設置：數據寄存器PORT為PORTB，其地址DDR為01
