异质结

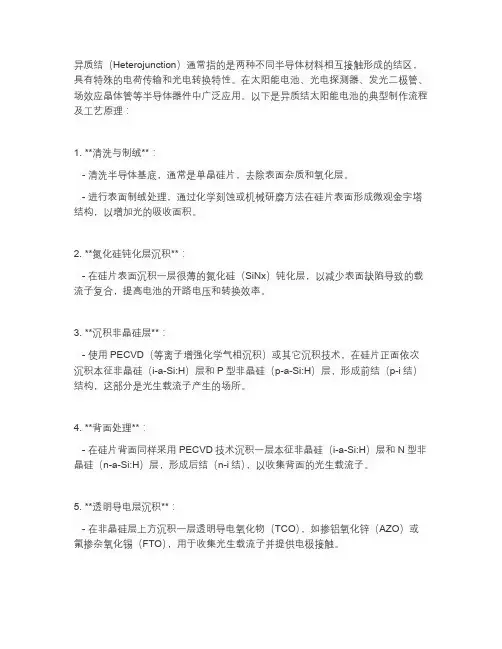

异质结（Heterojunction）通常指的是两种不同半导体材料相互接触形成的结区，具有特殊的电荷传输和光电转换特性。

在太阳能电池、光电探测器、发光二极管、场效应晶体管等半导体器件中广泛应用。

以下是异质结太阳能电池的典型制作流程及工艺原理：1. **清洗与制绒**：- 清洗半导体基底，通常是单晶硅片，去除表面杂质和氧化层。

- 进行表面制绒处理，通过化学刻蚀或机械研磨方法在硅片表面形成微观金字塔结构，以增加光的吸收面积。

2. **氮化硅钝化层沉积**：- 在硅片表面沉积一层很薄的氮化硅（SiNx）钝化层，以减少表面缺陷导致的载流子复合，提高电池的开路电压和转换效率。

3. **沉积非晶硅层**：- 使用PECVD（等离子增强化学气相沉积）或其它沉积技术，在硅片正面依次沉积本征非晶硅（i-a-Si:H）层和P型非晶硅（p-a-Si:H）层，形成前结（p-i结）结构，这部分是光生载流子产生的场所。

4. **背面处理**：- 在硅片背面同样采用PECVD技术沉积一层本征非晶硅（i-a-Si:H）层和N型非晶硅（n-a-Si:H）层，形成后结（n-i结），以收集背面的光生载流子。

5. **透明导电层沉积**：- 在非晶硅层上方沉积一层透明导电氧化物（TCO），如掺铝氧化锌（AZO）或氟掺杂氧化锡（FTO），用于收集光生载流子并提供电极接触。

6. **金属电极制备**：- 在电池正面和背面分别沉积金属电极，如铝或银，作为正面欧姆接触和背面电极，用于将收集到的电流导出电池。

7. **封装与测试**：- 经过上述步骤制备好的异质结太阳能电池需要进行封装，以保护电池不受环境影响，延长使用寿命。

- 最后，进行性能测试，确保电池的各项参数（如开路电压、短路电流、填充因子、转换效率等）达到设计要求。

异质结工艺的优势在于其双面结结构可以充分利用太阳光，同时，非晶硅与单晶硅的能带结构差异，使得电子和空穴分别在两边的结区被有效分离，从而提高光电转换效率。

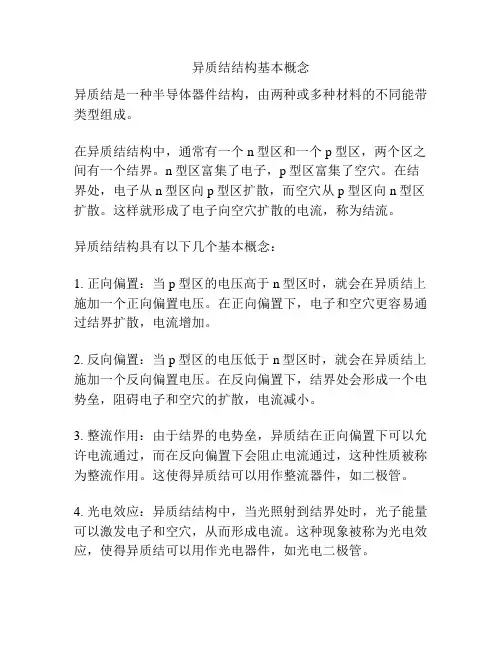

异质结结构基本概念
异质结是一种半导体器件结构，由两种或多种材料的不同能带类型组成。

在异质结结构中，通常有一个n型区和一个p型区，两个区之间有一个结界。

n型区富集了电子，p型区富集了空穴。

在结界处，电子从n型区向p型区扩散，而空穴从p型区向n型区扩散。

这样就形成了电子向空穴扩散的电流，称为结流。

异质结结构具有以下几个基本概念：
1. 正向偏置：当p型区的电压高于n型区时，就会在异质结上施加一个正向偏置电压。

在正向偏置下，电子和空穴更容易通过结界扩散，电流增加。

2. 反向偏置：当p型区的电压低于n型区时，就会在异质结上施加一个反向偏置电压。

在反向偏置下，结界处会形成一个电势垒，阻碍电子和空穴的扩散，电流减小。

3. 整流作用：由于结界的电势垒，异质结在正向偏置下可以允许电流通过，而在反向偏置下会阻止电流通过，这种性质被称为整流作用。

这使得异质结可以用作整流器件，如二极管。

4. 光电效应：异质结结构中，当光照射到结界处时，光子能量可以激发电子和空穴，从而形成电流。

这种现象被称为光电效应，使得异质结可以用作光电器件，如光电二极管。

异质结结构的具体性质和应用取决于所使用的材料和设计参数。

异质结在电子学和光电子学领域有广泛的应用，如二极管、太阳能电池、激光二极管等。

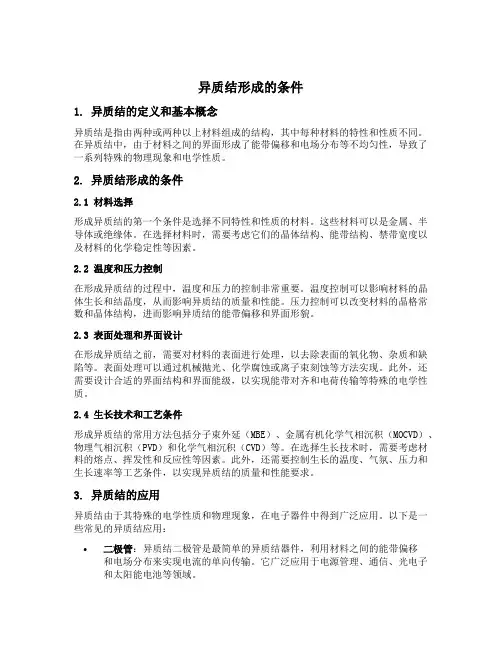

异质结形成的条件1. 异质结的定义和基本概念异质结是指由两种或两种以上材料组成的结构，其中每种材料的特性和性质不同。

在异质结中，由于材料之间的界面形成了能带偏移和电场分布等不均匀性，导致了一系列特殊的物理现象和电学性质。

2. 异质结形成的条件2.1 材料选择形成异质结的第一个条件是选择不同特性和性质的材料。

这些材料可以是金属、半导体或绝缘体。

在选择材料时，需要考虑它们的晶体结构、能带结构、禁带宽度以及材料的化学稳定性等因素。

2.2 温度和压力控制在形成异质结的过程中，温度和压力的控制非常重要。

温度控制可以影响材料的晶体生长和结晶度，从而影响异质结的质量和性能。

压力控制可以改变材料的晶格常数和晶体结构，进而影响异质结的能带偏移和界面形貌。

2.3 表面处理和界面设计在形成异质结之前，需要对材料的表面进行处理，以去除表面的氧化物、杂质和缺陷等。

表面处理可以通过机械抛光、化学腐蚀或离子束刻蚀等方法实现。

此外，还需要设计合适的界面结构和界面能级，以实现能带对齐和电荷传输等特殊的电学性质。

2.4 生长技术和工艺条件形成异质结的常用方法包括分子束外延（MBE）、金属有机化学气相沉积（MOCVD）、物理气相沉积（PVD）和化学气相沉积（CVD）等。

在选择生长技术时，需要考虑材料的熔点、挥发性和反应性等因素。

此外，还需要控制生长的温度、气氛、压力和生长速率等工艺条件，以实现异质结的质量和性能要求。

3. 异质结的应用异质结由于其特殊的电学性质和物理现象，在电子器件中得到广泛应用。

以下是一些常见的异质结应用：•二极管：异质结二极管是最简单的异质结器件，利用材料之间的能带偏移和电场分布来实现电流的单向传输。

它广泛应用于电源管理、通信、光电子和太阳能电池等领域。

•太阳能电池：太阳能电池利用异质结的光电效应将太阳能转换为电能。

其中最常见的是硅异质结太阳能电池，由p型硅和n型硅组成的异质结可以将光子能量转化为电子能量。

•激光器：激光器利用异质结的能带偏移和电子-空穴复合效应来实现光放大和激光发射。

异质结原理及对应的半导体发光机制异质结是由两种不同性质的半导体材料通过外加电场或化学方法形成的界面结构。

异质结的形成使得电子能带结构发生改变，从而产生了一些新的物理现象和电路特性。

另外，由于异质结具有能带结构的差异，使得电子在异质结区域内发生了能级间跃迁，从而产生了一系列新的现象，如半导体发光。

半导体发光机制是一种将电能转化为光能的物理过程。

当电子在半导体中受到能级激发，经过能级跃迁时，由于能量守恒定律，电子俘获的能量必须以光的形式辐射出去。

半导体的发光机制和材料的结构、能量能带及载流子运动等有着密切的关系。

异质结的形成对半导体发光机制起着决定性作用。

在一些特定条件下，异质结可以形成禁带变宽的空穴二维电子气，这就造成了载流子的局域化。

当载流子转移到空穴二维电子气中时，由于能量的守恒，载流子会向低能级转移，进而辐射光。

半导体发光的基本过程有自发辐射和受激辐射两种机制。

自发辐射是指载流子在激发态下自发发射光子，这种过程源于能量守恒定律，当电子从高能级跃迁到低能级时，辐射出光子。

受激辐射是指在激发态载流子受到外界光子作用后发射光子，这种过程是由外部光子激励下的能级跃迁导致的。

异质结的能带结构对半导体发光机制有着重要作用。

在异质结内，电子和空穴在能量跃迁时可以发生非辐射性复合，此时能量以声子的形式释放，即发生瞬时蓄电作用。

当电子重新分离成电子-空穴对时，由于能量守恒定律，电子会辐射出光子，实现半导体发光。

异质结的材料选择及设计对半导体的能带结构起着决定性作用。

半导体发光机制还与材料的掺杂和杂质有关。

在半导体材料中，通过适量的不同原子掺杂，可以形成p型和n型区域。

当载流子在这两个区域之间跃迁时，夹带的能量将以光子的形式释放出来，实现了半导体的发光。

此外，半导体发光还与激子的形成有关。

激子是由一对电子和空穴以准粒子的形式存在，其能量低于电子和空穴分别处于价带和导带状态时的能量之和。

激子存在可以增强半导体的发光效果，提高其发光亮度和纯度。

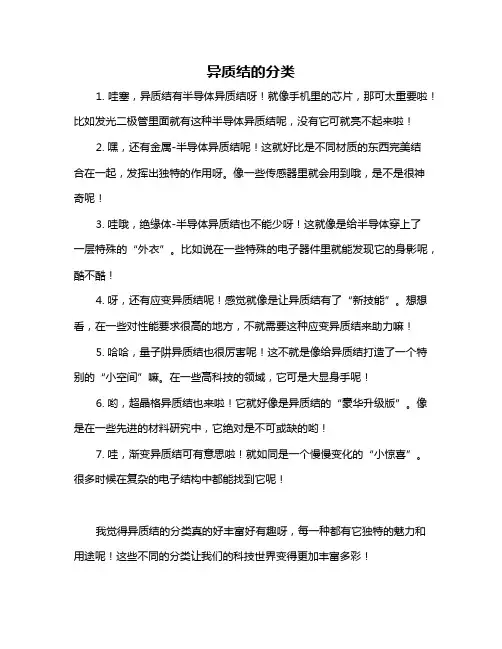

异质结的分类
1. 哇塞，异质结有半导体异质结呀！就像手机里的芯片，那可太重要啦！比如发光二极管里面就有这种半导体异质结呢，没有它可就亮不起来啦！
2. 嘿，还有金属-半导体异质结呢！这就好比是不同材质的东西完美结
合在一起，发挥出独特的作用呀。

像一些传感器里就会用到哦，是不是很神奇呢！
3. 哇哦，绝缘体-半导体异质结也不能少呀！这就像是给半导体穿上了
一层特殊的“外衣”。

比如说在一些特殊的电子器件里就能发现它的身影呢，酷不酷！
4. 呀，还有应变异质结呢！感觉就像是让异质结有了“新技能”。

想想看，在一些对性能要求很高的地方，不就需要这种应变异质结来助力嘛！
5. 哈哈，量子阱异质结也很厉害呢！这不就是像给异质结打造了一个特别的“小空间”嘛。

在一些高科技的领域，它可是大显身手呢！
6. 哟，超晶格异质结也来啦！它就好像是异质结的“豪华升级版”。

像是在一些先进的材料研究中，它绝对是不可或缺的哟！
7. 哇，渐变异质结可有意思啦！就如同是一个慢慢变化的“小惊喜”。

很多时候在复杂的电子结构中都能找到它呢！
我觉得异质结的分类真的好丰富好有趣呀，每一种都有它独特的魅力和用途呢！这些不同的分类让我们的科技世界变得更加丰富多彩！。

异质结是什么异质结是一种由不同材料组成的半导体结构。

它采用不同电子特性和能带结构的材料，通过特定的处理和组装方法，形成能够实现电子能级的插入或者突变的结构，从而形成能够实现电流的流动的界面。

异质结在半导体器件中起着至关重要的作用，特别是在光电子器件和电子器件中。

在半导体领域，由于不同材料的能带结构的差异，当不同材料结合在一起时，界面处会形成一个能带弯曲或者能带弯曲的现象，这就是异质结。

这种界面的差异导致电子在不同材料之间的行为会有所不同，从而产生一些有趣的物理现象。

异质结的性质可以通过材料的选择和器件设计进行调控，从而实现更多种类的功能。

异质结具有多项重要的应用。

首先，光电子器件中的异质结可以实现光电转化，将光能转化为电能或者电能转化为光能。

例如，太阳能电池就是利用异质结的光电效应将太阳能转化为电能。

其次，在半导体器件中，异质结可以用于实现二极管、晶体管、场效应管等器件的电流控制，从而实现信号放大和开关的功能。

此外，异质结还可以用于实现半导体激光器、光电探测器等光电子器件。

异质结的形成通常需要一定的工艺步骤。

首先，需要选择两种或更多种材料，这些材料应具有相容性，能够在晶格结构上进行匹配。

然后，通过化学气相沉积（CVD）、分子束外延（MBE）等技术将这些材料沉积在一起，形成一个异质结。

在异质结材料的选择上，通常会选择能带结构差异较大的材料，以获得更好的电子特性。

异质结的物理特性由材料的能带结构决定。

能带结构是指材料中电子能量与动量的关系图，决定了电子在材料中的能级分布和电子传输的行为。

对于异质结，由于不同材料的能带结构的差异，界面处出现的能带弯曲现象会改变电子能级的分布，形成能带偏移。

这种能带偏移可以用于控制电子的传输和电流的流动，从而形成特定功能的器件。

在光电子器件中，异质结的能带结构差异对光电转化过程起着重要的作用。

当光照射到异质结上时，光子能量被转化为电子的能量，从而在异质结的能带结构中形成电荷分离。

材料科学中的异质结研究异质结是材料科学中经常研究的一个重要领域。

随着现代科技的发展，我们对于异质结材料的研究和应用也变得越来越深入。

本文将简要介绍异质结的概念、分类、制备方法和应用领域。

一、异质结的概念异质结是由两种或两种以上不同的材料组成的结构，在这些材料的交界面上形成的一种特殊结构。

异质结具有独特的物理、化学和电学特性，具有广泛的应用领域，包括太阳能电池、LED、激光器、高速晶体管等。

二、异质结的分类根据材料的性质和结构，异质结可以分为以下几种：1. 纵向异质结：由两种或两种以上材料按照垂直于器件面的方向交替堆积而成。

2. 横向异质结：由两种或两种以上材料在器件面方向交替堆积而成。

3. 膜层异质结：将多种材料按照一定顺序或周期性地沉积在基板上，形成的多层结构。

4. 核－壳异质结：以一种纳米颗粒为“核”，另一种材料在其表面上沉积，形成核－壳结构。

5. 点阵异质结：两种或两种以上材料按照一定的顺序和空间排列方式交替排布而成。

三、异质结的制备方法现代材料科学中，制备异质结有各种不同的方法，包括物理方法、化学方法和生物方法等。

1. 物理方法物理方法主要包括物理沉积、分子束外延、熔冷法、物理气相沉积等方法。

这些方法具有制备高质量异质结的优点，但是成本较高，需要相对复杂的设备和条件。

2. 化学方法化学方法包括化学气相沉积、溶胶－凝胶法、溶液沉积等方法。

这些方法相对简单、灵活，成本较低，适用范围也更广。

3. 生物方法生物方法主要是利用生物学特性来制备异质结材料，包括生物矿化、生物还原和生物合成等。

这些方法能够在常温下在生物环境中制备高质量的异质结，具有很高的应用潜力。

四、异质结的应用领域异质结的应用领域非常广泛，包括能源、信息、生物医学等方面。

1. 能源随着全球对于清洁能源需求的增加，太阳能电池和LED等器件的发展越来越受到重视。

异质结材料具有很好的光、电、热性质，非常适合制备高效太阳能电池和LED等设备。

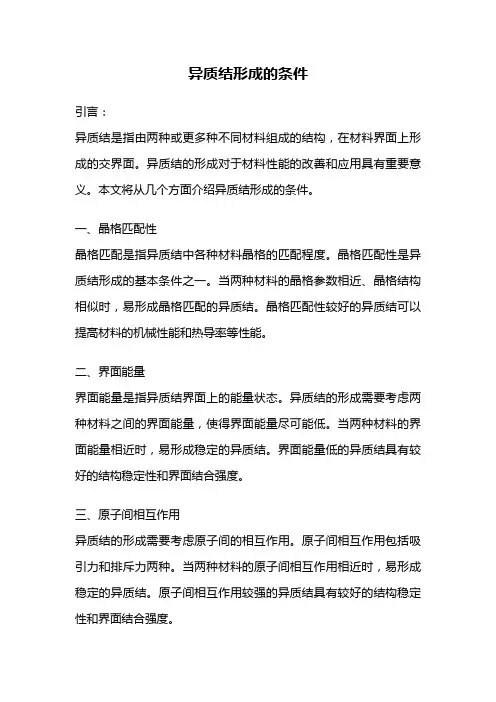

异质结形成的条件引言：异质结是指由两种或更多种不同材料组成的结构，在材料界面上形成的交界面。

异质结的形成对于材料性能的改善和应用具有重要意义。

本文将从几个方面介绍异质结形成的条件。

一、晶格匹配性晶格匹配是指异质结中各种材料晶格的匹配程度。

晶格匹配性是异质结形成的基本条件之一。

当两种材料的晶格参数相近、晶格结构相似时，易形成晶格匹配的异质结。

晶格匹配性较好的异质结可以提高材料的机械性能和热导率等性能。

二、界面能量界面能量是指异质结界面上的能量状态。

异质结的形成需要考虑两种材料之间的界面能量，使得界面能量尽可能低。

当两种材料的界面能量相近时，易形成稳定的异质结。

界面能量低的异质结具有较好的结构稳定性和界面结合强度。

三、原子间相互作用异质结的形成需要考虑原子间的相互作用。

原子间相互作用包括吸引力和排斥力两种。

当两种材料的原子间相互作用相近时，易形成稳定的异质结。

原子间相互作用较强的异质结具有较好的结构稳定性和界面结合强度。

四、晶体生长条件异质结的形成需要考虑晶体生长条件。

晶体生长条件包括温度、压力、溶液浓度等因素。

当两种材料的晶体生长条件相近时，易形成稳定的异质结。

晶体生长条件适宜的异质结具有较好的结晶质量和晶体形态。

五、外界应力外界应力是指外界对异质结施加的力或应力。

外界应力可以通过应力的作用改变材料的晶体结构和性能。

当两种材料的外界应力相近或相互补充时，易形成稳定的异质结。

外界应力合适的异质结具有较好的力学性能和耐久性。

六、界面反应界面反应是指异质结界面上的化学反应。

界面反应可以改变材料的化学组成和界面结构。

当两种材料之间存在适当的界面反应时，易形成稳定的异质结。

界面反应适宜的异质结具有较好的化学稳定性和界面结合强度。

七、材料选择材料选择是指选取适合形成异质结的材料。

材料选择需要考虑材料的物理性质、化学性质和应用要求等因素。

选择合适的材料可以提高异质结的形成率和性能优势。

结论：异质结形成的条件是晶格匹配性、界面能量、原子间相互作用、晶体生长条件、外界应力、界面反应和材料选择等因素的综合影响。

异质结的概念异质结是一种具有特殊能带结构的新型材料，它由两种或多种具有不同能带隙的材料组成。

这种材料在光电子、太阳能电池、电子器件和传感器等领域具有广泛的应用前景。

本文将详细介绍异质结的形成、类型、能带结构、物理性质、制备方法以及在太阳能电池、电子器件和传感器中的应用。

1.异质结的形成异质结的形成通常通过外延生长、分子束外延、化学气相沉积等方法实现。

其中，外延生长和分子束外延方法最为常用。

在外延生长中，一种或多种材料被按照一定的晶体结构取向生长在另一种材料上，形成异质结。

在分子束外延中，不同材料的分子束被依次镀膜在基底上，通过控制生长条件和膜厚度的精确调控，最终形成异质结。

2.异质结的类型根据组成材料的不同，异质结可分为同型异质结和异型异质结。

同型异质结是指组成材料具有相同的晶体结构，但具有不同的能带隙。

而异型异质结是指组成材料具有不同的晶体结构，通常具有不同的能带隙。

此外，根据组成材料的不同，异质结还可以分为金属-半导体异质结、半导体-半导体异质结、金属-金属异质结等。

3.异质结的能带结构异质结的能带结构由组成材料的能带隙和能带排列方式决定。

通常情况下，异质结的能带结构具有倒置关系，即费米能级处的电子分布在不同材料之间发生突变。

此外，异质结的能带结构还具有界面态密度的概念，即界面处能带结构的不连续性引起的电子态密度增加。

这种界面态密度对异质结的性能具有重要影响。

4.异质结的物理性质异质结的物理性质主要包括光电性质、热电性质、磁电性质等。

由于异质结具有特殊的能带结构，使得其具有优良的光电响应特性，如高灵敏度、低噪音等。

此外，异质结还具有良好的热电效应和磁电效应，这使得其在热电转换和磁电传感等领域具有广泛的应用前景。

5.异质结的制备方法制备异质结的主要方法有外延生长法、化学气相沉积法、离子束溅射法、脉冲激光沉积法等。

其中，外延生长法是最常用的制备方法之一，它通过在单晶基底上外延生长单层或多层薄膜，以实现不同材料之间的晶格匹配和界面控制。

异质结引言异质结，指的是由两种或更多不同材料组成的半导体结构。

它在半导体器件中起着至关重要的作用，如二极管、太阳能电池等。

异质结具有许多独特的性质和应用，本文将对其结构、工作原理以及应用进行详细讨论。

一、异质结的结构异质结一般由两种半导体材料组成，其中一种材料被称为n型半导体，另一种被称为p型半导体。

n型半导体中含有多余的电子，因此带负电荷；p型半导体中则含有缺电子造成的空位，带正电荷。

当n型和p型半导体通过一定方式连接时，就形成了异质结。

在异质结中，n型半导体与p型半导体的接触形成了P-N结。

P-N 结处的电子会由n型半导体流向p型半导体，同时，空穴则会由p 型半导体流向n型半导体。

这种电子和空穴的力量平衡使得异质结具有许多独特性质。

二、异质结的工作原理异质结的工作原理涉及到P-N结处的电子和空穴运动，在这个过程中，它具有一些非常重要的特性。

首先，异质结具有整流特性。

当外加电压作用在异质结上时，如果该电压为正值，电子将向正电压的一侧移动，而空穴将向负电压的一侧移动。

这样，电子和空穴在异质结中被分离，使得电流只能在一侧通过，形成了电流的单向流动，这也使得异质结可以作为二极管使用。

其次，异质结具有发光特性。

当在异质结中注入电流时，电子和空穴会发生复合，释放出能量并产生光子。

这就是我们常见的发光二极管（LED）所利用的原理。

通过控制不同材料的选择和注入不同的电流，可以实现不同颜色的发光。

另外，异质结还具有太阳能电池特性。

当光照射到异质结上时，光子会激发电子和空穴的产生，从而产生电流。

这种光电效应使得异质结在太阳能电池中得到了广泛应用，可以将太阳能直接转化为电能。

三、异质结的应用异质结由于其独特的特性，在半导体器件中有着广泛的应用。

首先，异质结被广泛应用于二极管。

通过合适的材料选择和结构设计，异质结可以实现高效的整流功能。

它广泛应用于电源、通信、光电子器件等领域。

其次，异质结在光电器件中有着重要的地位。

异质结的特点嘿，朋友们！今天咱们来唠唠异质结这个超有趣的东西。

异质结啊，就像是科技世界里的混血儿。

你想啊，两种不同的材料走到一起，就像来自不同部落的人结合一样。

一种材料可能是个“肌肉猛男”，力大无穷，在某些性能上特别厉害；另一种材料呢，是个“智慧小精灵”，有着独特的聪明之处。

它们一结合，那可不得了，就像猛男有了小精灵的智慧加持，产生出的效果简直超乎想象。

它的特点就像是一场奇特的魔术表演。

比如说它的能带结构，这就像是给电子们建了一个超级复杂又好玩的迷宫。

电子们在这个迷宫里，只能按照异质结设定好的路线走，就像一群被指挥的小蚂蚁，整整齐齐又充满秩序。

异质结在光学性能上也是个“怪咖”。

它对光的吸收和发射就像一个超级挑食的大嘴巴。

只对某些特定频率的光感兴趣，那些不符合它口味的光，它就像傲娇的公主一样理都不理。

这种精准的控制能力，要是人也能有，那减肥的时候就不会被美食诱惑啦。

还有啊，它的电学特性。

异质结就像一个超级吝啬的守财奴，在电子的运输方面管得死死的。

只有那些满足它要求的电子才能顺利通过，这要是放在现实生活里，就像是一个超级严格的门禁保安，只让熟人进门，生人一概拒之门外。

从界面特性来说，异质结的界面就像两个不同国家的边境线。

两边有着不同的规则，但是在这个边境线上却又神奇地协调着。

界面处的原子们就像是两国的外交使者，小心翼翼地维持着两边的关系，保证整个异质结的稳定运行。

在热学性能上呢，异质结有时候像个小火炉，有时候又像个小冰窖。

它能根据自己的需求调节热量的传递，就像一个人可以随时决定自己是要出汗散热还是抱紧自己保暖一样神奇。

而且异质结的适应性特别强，就像一个万能的变形金刚。

无论是在电子设备、太阳能电池还是其他高科技领域，它都能找到自己的位置，并且像个优秀的演员一样迅速入戏，发挥出自己独特的作用。

它还像一个神秘的宝藏，科学家们总是在不断挖掘它的潜力。

每次以为已经了解它的全部了，它又会像调皮的孩子一样，露出新的惊喜，让科学家们忍不住大呼：“你这个小机灵鬼，还有多少本事没露出来呢！”总之，异质结这个神奇的东西，就像是科技海洋里一颗璀璨又独特的明珠，不断散发着迷人的魅力，等着我们去探索和发现更多好玩的秘密呢。

异质结名词解释
嘿，朋友们！今天咱来聊聊异质结这个听起来有点高大上的玩意儿。

你说异质结像不像一个独特的小团队呀？就好比一群有着不同本领的人聚在一起，为了完成一个特别的任务。

在半导体的世界里，异质结就是这样一个由不同材料组成的特别存在。

想象一下，一种材料有着这样的特性，另一种材料有着那样的优势，它们碰到一起，哇哦，就产生了奇妙的化学反应。

这可不是简单的相加，而是会带来全新的、让人惊喜的性能呢！
比如说，有的材料导电性好，有的材料稳定性强，它们组合起来，那不是如虎添翼嘛！异质结就是这样，让不同材料的优点相互融合、相互促进。

咱平时用的好多电子设备，里面可能就藏着异质结的功劳呢。

它就像是一个幕后英雄，默默地发挥着重要作用，让我们的生活变得更加丰富多彩。

你看啊，要是没有异质结，那些高科技的玩意儿说不定就没那么好用了，或者根本就实现不了呢！这可不是危言耸听哦。

它就像是一把神奇的钥匙，打开了通往更先进技术的大门。

科研人员们不断地研究它、改进它，就是为了能让我们享受到更好的科技成果。

而且哦，异质结的发展前景那可是相当广阔的。

随着科技的不断进步，它的作用肯定会越来越大。

说不定以后会有更多让人惊叹的应用出现呢！
所以说呀，可别小瞧了这个异质结，它虽然名字听起来有点陌生，但在科技的舞台上可是有着重要的一席之地呢！它就像一颗正在冉冉升起的新星，闪耀着独特的光芒，为我们的未来带来无限可能。

这不就是科技的魅力所在嘛！。

第九章异质结两种不同的半导体材料结合在一起，组成的结称为异质结。

异质结与同质结的区别：由于成结的两种半导体材料具有不同的禁带宽度，而出现特殊的结区能带结构和特性。

内容：异质结能带结构；异质结的主要应用。

1一、异质结分类A.按导电类型分1.反型异质结(p)Ge-(n)GaAs，(p)Ge-(n)Si，(p)Si-(n)GaAs，(p)Si-(n)ZnS等；2.同型异质结(n)Ge-(n)GaAs，(p)Ge-(p)GaAs，(n)Ge-(n)Si，(n)Si-(n)GaAs等；通常将禁带宽度小的材料写前面；B.按界面过渡情况分1.突变异质结（过渡发生于几个原子距离）2.缓变异质结（过渡发生于几个扩散长度）23C.按能带相对位置分4不存在界面态时的理想情况两种半导体材料E F 不同电荷流动界面附近形成空间电荷区内建电场能带弯曲对于异质结，边界处电位移连续，但是电场不相同（两种材料具有不同的介电常数），能带发生突变可以存在尖峰或下陷，从而影响载流子的输运对于同质结，电场连续，能带连续二、能带图56同质pn 结电场分布：00()()()(0)()()()(0)A p p r D n n r qN x x dV x E x x x dx qN x x dV x E x x x dx εεεε+⎫=−=−−<<⎪⎪⎬−⎪=−=<<⎪⎭max 0/A pD nr r r qN x qN x E Q εεεεεε=−=−=−7同质pn 结电势分布：22002200()()(0)()()(0)A p A pp r r D n D nD n r r qN x x qN xx V x x x qN x x qN xx V x V x x εεεεεεεε⎫+=+−<<⎪⎪⎬−⎪=−+<<⎪⎭V (x )-x p x nxV D22()2A p D n D r q N x N x V εε+=接触电势差8n －Ge 与p －GaAs 突变反型异质结接触电子由Ge 一侧向GaAs 一侧流动，空穴由GaAs 一侧向Ge 一侧流动W mW s9异质结及其能带图电子耗尽空穴耗尽10异质结：接触后,界面能带图的特征12F F F E E E ==界面两侧：界面处：,c vE E ΔΔ接触前后不变，故出现能带突变1221D D D F F qV qV qVE E =+=−D V 为接触电势差122112()()c v g g E E E E χχχχΔ=−Δ=−−−注：上述关系对于所有突变异质结均适用，也可作为画能带图的依据11n －Ge 与n －GaAs 突变同型异质结接触12异质结及其能带图突变同型异质结13p －n141.界面态来源－－晶格失配晶格常数不同，分别为a 1、a 2，设a 2>a 1,晶格失配因子＝三、界面态对异质结的影响21122()a a a a −+晶格失配产生悬挂键，从而引入界面态，晶格常数小的出现不饱和键－－悬挂键理论值：悬挂键密度1012/cm 22.表面态影响p 型半导体，施主表面态起作用，表面带正电，为保证电中性，能带下弯，电离受主提供负电荷n 型半导体，受主表面态起作用，表面带负电，为保证电中性，能带上弯，电离施主提供正电荷表9-2四、主要应用HEMT(高电子迁移率晶体管)HBT（异质结晶体管）光电器件：激光器；发光二极管（LED）；光电探测器;传感器；15单异质结激光器1617双异质结激光器18半导体超晶格交替生长两种半导体薄层组成的一维周期性结构，其薄层厚度小于电子的平均自由程的人造材料。
