安规讲议

路华科技(深圳)有限公司Roofer Technology(Shenzhen) CO.,LTD安规及EMC电磁兼容相关基础知识讲义核准:审核:确认:起草: 刘明良日期: 2006-11-13第一部分：安规一、典型国家电网电压（中国、德国、美国、日本、澳大利亚等）二、典型国家插脚类型(中国、德国、美国、英国、印度、日本、韩国、澳大利亚、南非等）三、安规概述1.安全标准对器具的总体要求: 产品的设计和结构必须能够保证在正常使用和可能的失败条件下, 不会对使用者产生触电和其它危险, 及不会对周围环境产生危害,如火灾等.1.安规总则:产品在设计和生产中应避免以下危险的发生:电击危险/能量危险/着火/机械危险/热的危险/辐射危险/化学危险2.安规专业术语:额定电压：由制造厂商标定的电源电压或电压范围。

额定电流：由制造厂商标定的设备的输入电流。

额定频率：由制造厂商标定的电源频率。

危险电压：交流大于30Vrms（42.4Vp_p),直流大于60Vdc 且不符合限流电路及TNV(通信网络电压)电路要求的电压.危险能量:输出电压等于或大于2V时,输出功率等于或大于240VA或20J的能量.功能绝缘: 设备正常工作时需要的绝缘.其目的:减少引燃和着火的危险.基本绝缘: 对电击提供基本保护的绝缘.附加绝缘: 基本绝缘以外的独立的绝缘,当基本绝缘一旦失效时仍能防止电击的绝缘.双层绝缘: 基本绝缘+附加绝缘加强绝缘: 单一的绝缘结构,相当于双层绝缘.设备分类:Ι类设备（ClassΙ Equipment): Base Insulation + GroundingΠ类设备（ClassΠ Equipment):Double Insulation (W/O Grounding )：Ⅲ类设备 Class Ⅲ Equipment):SELV(Safety Extra-low Voltage)2类设备（Class 2 Transformer):1）. Vo (输出电压) <30Vac or 60Vdc.2）. Is (1分钟后的短路电流)<8A3）. Po (输出功率)<100W四、常见的安规标准与标号（TUV、GS与CE/UL与FCC /CCC/SAA/PSE）1.CE: A: CE是欧盟（European Communities）的缩写。

安规知识知识改变命运，创造带来财富！本章大纲：第一节安规基本概念一、安规基本概念1、安规是什么？2、安规的特点3、安全的基本原则1）电击 (Electric Shock)2）能量(Energy Hazards)3）火灾 (Fire Hazards)4）热(Heat Hazards)5）机械(Mechanical)6）辐射(Radiation Hazards)7）化学(Chemical Hazards)二、不同国家主要电参数：三、各国安规标志四、去不同国家的插头五、不同国家的电源线的规格及长度对比1.电源线规格1）美规线材2）欧规线材3）日规线材2．不同标准对应电源线长度对比1）咖啡壶:2）油炸锅：3）烤箱：4）三文治：5）面包机：6)烫斗：7)多士炉8)蒸笼9)水壶:10)马达驱动产品11）产品有特殊要求：第二节GS标准一、GS的含义：1、GS的含义：2、 GS标志的颁发：3、 GS标志适用的产品范围：4、IEC简介二、CE简介：1、CE标志的使用2、CE标志适用的产品范围3、CE的认证流程三、CE、GS认证标志1、CE标志：2、GS标志1）TUV Rheinland2）TUV Product Service3）Intertek ETL Semko4）香港LGA四、我司用到的GS产品认证标准（IEC /EN标准）五、家电产品分类及定义1、按功能分类2、按安装方式分类六、GS标准涉及到的概念1、基本电气概念1）额定电压2）额定电压范围3）工作电压4）额定输入功率5）额定输入功率范围6）额定电流7）额定频8）额定频率范围9）正常工作10）可拆卸软线11）互连软线12）电源软线2、安全防护1）基本绝缘2）附加绝缘3）双重绝缘4）加强绝缘5）爬电距离6）电气间隙7）控温器8）温度限制器9）电子元件10）额定电压11）电子电路12）额定电流3、常规符号4、电器分类1）按防触电保护类型分：O类电器OⅠ类电器Ⅰ类电器Ⅱ类电器Ⅲ类电器5、电源线连接方式1）X型连接2）Y型连接3）Z型连接七、GS相关测试一）常见的安规测试工具二）常规安规测试1、测试项目2、温升3、非正常测试4、标志5、输出功率6、功率标识7、电气强度和泄漏电流8、稳定性和机械危险、机械强度9、内部线及电源线10、结构及爬电距离11、耐热（球压测试）和耐燃（灼热丝测试）第三节 UL标准一、UL基本简介一）UL标志1、UL简介2、UL标志分类二）UL标准的结构三）标准在我司的分类四）测试要求1、常规安规测试2、输出功率3、温升4、电气强度和泄漏电流5、非正常测试6、稳定性和机械危险7、内部线及电源线8、与外壳的间隙9、耐热和耐燃基本概念一、安规基本概念1、安规是什么？安规就是安全规范，防止人体受到伤害。

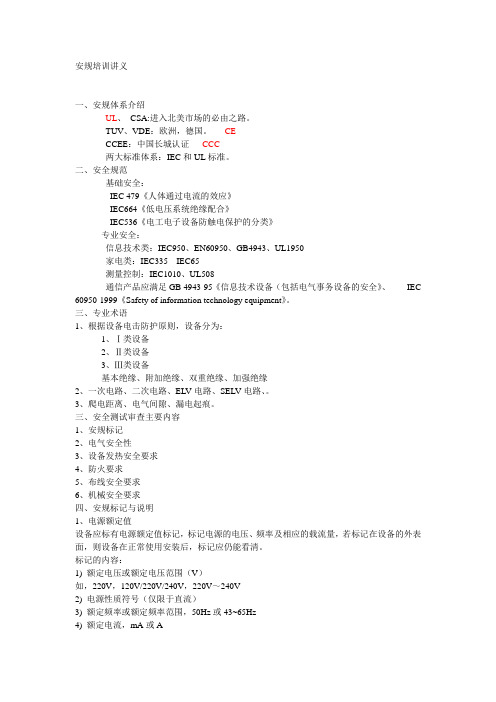

安规培训讲义一、安规体系介绍UL、CSA:进入北美市场的必由之路。

TUV、VDE：欧洲，德国。

CECCEE：中国长城认证CCC两大标准体系：IEC和UL标准。

二、安全规范基础安全：IEC 479《人体通过电流的效应》IEC664《低电压系统绝缘配合》IEC536《电工电子设备防触电保护的分类》专业安全：信息技术类：IEC950、EN60950、GB4943、UL1950家电类：IEC335 IEC65测量控制：IEC1010、UL508通信产品应满足GB 4943-95《信息技术设备（包括电气事务设备的安全》、IEC 60950-1999《Safety of information technology equipment》。

三、专业术语1、根据设备电击防护原则，设备分为：1、Ⅰ类设备2、Ⅱ类设备3、Ⅲ类设备基本绝缘、附加绝缘、双重绝缘、加强绝缘2、一次电路、二次电路、ELV电路、SELV电路、。

3、爬电距离、电气间隙、漏电起痕。

三、安全测试审查主要内容1、安规标记2、电气安全性3、设备发热安全要求4、防火要求5、布线安全要求6、机械安全要求四、安规标记与说明1、电源额定值设备应标有电源额定值标记，标记电源的电压、频率及相应的载流量，若标记在设备的外表面，则设备在正常使用安装后，标记应仍能看清。

标记的内容：1) 额定电压或额定电压范围（V）如，220V，120V/220V/240V，220V～240V2) 电源性质符号（仅限于直流）3) 额定频率或额定频率范围，50Hz或43~65Hz4) 额定电流，mA或A。

IEC60950-1安规要求介绍讲义引言IEC60950-1是国际电工委员会（International Electrotechnical Commission）制定的安全标准，适用于信息技术设备（Information Technology Equipment，简称ITE）。

本文档将介绍IEC60950-1安规要求的基本概念和相关细节。

IEC60950-1的基本概念IEC60950-1是基于安全性原则的标准，其主要目的是保护使用者和操作员不受设备电气、机械和火灾等方面的危害。

该标准包含了一系列安全要求，以确保设备在正常使用中不会对人体造成伤害，并可以正常运行。

IEC60950-1的安全要求分为以下几个方面：1.电气安全：包括对设备内部电路的保护，以及对电气绝缘、接地和接触电流的要求。

2.机械安全：包括对设备结构和材料的要求，以及对可触及的部件和移动部分的安全保护。

3.火灾安全：包括对设备燃烧性能和防火措施的要求，以及对设备在故障条件下的火灾风险评估。

4.辐射安全：包括电磁辐射和光辐射的安全要求，以保护使用者和操作员的健康。

5.温度和湿度安全：包括对设备工作环境的温度和湿度要求，以确保设备的正常运行。

IEC60950-1安规的详细要求1. 电气安全要求1.1 设备内部电路的保护要求：•设备内部电路应采用双重绝缘或等效绝缘材料，以防止电气短路和触电风险。

•设备内部电路的绝缘电阻应满足规定的要求，以确保设备在正常工作和故障条件下不会引发危险。

•设备应具备过流和过压保护装置，以防止设备损坏和电气火灾。

1.2 电气绝缘和接地要求：•设备的外壳和外部连接部件应具备足够的机械强度和电气绝缘性能，以防止电气触电风险。

•设备应有可靠的接地装置，以确保设备在故障条件下能够及时排除电气故障。

2. 机械安全要求2.1 设备结构和材料的要求：•设备结构应有足够的机械强度和稳定性，以防止设备在正常使用过程中发生变形或损坏。
