安规基本概念及设计说明

安规知识点总结一、安规的概念和作用安规即安全生产规程，是为了保障人员生命安全和财产安全而制定的一系列条例和规定。

安规是企业安全生产管理的重要依据和指导文件，它对企业的生产、操作、管理等各个环节都有具体的规定和要求，是企业安全生产工作的“宪法”和“法典”。

安规的作用主要体现在以下几个方面：1. 规范企业生产经营行为。

安规对企业的生产、操作、管理等各方面都做出了具体的规定，明确了安全生产的要求和标准，使企业在生产经营中不会因为缺乏规范而导致安全事故的发生。

2. 保障职工的生命安全和身体健康。

安规规定了工作场所的安全设施、应急救援措施、职业病防护措施等，确保了职工在工作过程中的安全和健康。

3. 保护企业和社会的财产安全。

安规规定了企业的安全生产责任和义务，要求企业建立健全的安全生产管理制度，加强对生产设备、场所等的安全监管，防范火灾、爆炸、有毒有害物质泄漏等安全事故，保护企业和社会的财产安全。

4. 促进企业的可持续发展。

安规促使企业建立了完善的安全生产管理体系，提高了生产效率，减少了事故损失，增强了企业的竞争力，为企业的可持续发展创造了良好的环境。

二、安规的制定和实施1. 安规的制定企业应根据国家相关法律法规和《安全生产法》的要求，结合自身生产经营情况和安全生产实际，制定符合企业实际的安规，并经过相关部门的审批备案。

安规制定应注重以下几点：（1）安规的科学性。

安规应符合国家法律法规和标准要求，科学合理、完备清晰，对企业的生产、操作、管理等方方面面都有具体规定。

（2）安规的针对性。

安规应具体针对企业的实际情况和特点，根据企业的行业属性、生产工艺、设备设施、用工情况等因素，确定具体的管理要求和措施。

（3）安规的操作性。

安规应具备较强的操作性，便于企业的负责人和职工理解和执行，避免理论脱离实际、空泛无效。

（4）安规的协调性。

企业在制定安规时应充分协调各个部门和岗位之间的利益关系，确保各方共同遵守。

2. 安规的实施安规的实施是企业安全生产工作的具体体现，具体包括以下几点：（1）全员参与。

安规基本概念及设计安全规程是指在其中一特定领域或行业中为保护人身安全、环境和财产安全而制定的一系列规范和标准。

它旨在确保工作环境的安全，并减少事故和灾难的发生。

安全规程的设计包括以下几个方面：1.法律法规遵守：设计安全规程必须要遵守国家和地方的法律法规。

这些法规通常包括建筑法规、电气安全法规、消防法规等。

设计的安全规程应该与这些法规保持一致，确保遵守并符合法律要求。

2.风险评估和管理：在设计安全规程时，需要对潜在的风险进行评估和管理。

这包括确定可能导致事故发生的因素，并采取相应的措施来降低风险。

风险评估可以通过分析历史数据、进行现场观察和与相关人员进行访谈来实施。

3.设备和设施的安全性：设计安全规程时，需要考虑设备和设施的安全性。

这包括确保设备设施的合适性、可靠性和稳定性。

应评估设备和设施的制造商的声誉和可靠性，并选择符合国家和地方标准的设备和设施。

4.培训和教育：设计的安全规程需要包括对员工进行培训和教育的计划。

培训和教育计划可以包括安全操作程序的培训、急救知识的传授以及应急情况下的应对训练等。

培训和教育的目标是提高员工的安全意识，使他们能够识别和应对潜在的危险。

5.安全设施和装备：设计的安全规程还包括对安全设施和装备的要求。

这包括消防设备、紧急避难设施、防护设备和个人防护装备等。

安全设施和装备的选择应符合国家和地方标准，并能够有效地保护员工的安全。

6.监督和检查：设计的安全规程需要包括监督和检查的机制。

监督可以通过设立安全管理部门或委员会来实施，确保安全规程的执行和有效性。

检查可以通过定期的内部和外部安全审核来实施，以评估规程的实施情况并做出必要的改进。

7.事故报告和调查：设计的安全规程还应包括对事故报告和调查的要求。

这包括建立一个事故报告的程序，以便员工可以及时报告事故和意外事件。

调查应包括对事故的原因进行分析和调查，并采取相应的措施来防止类似的事故再次发生。

总之，设计的安全规程是为确保工作环境的安全而制定的一系列规范和标准。

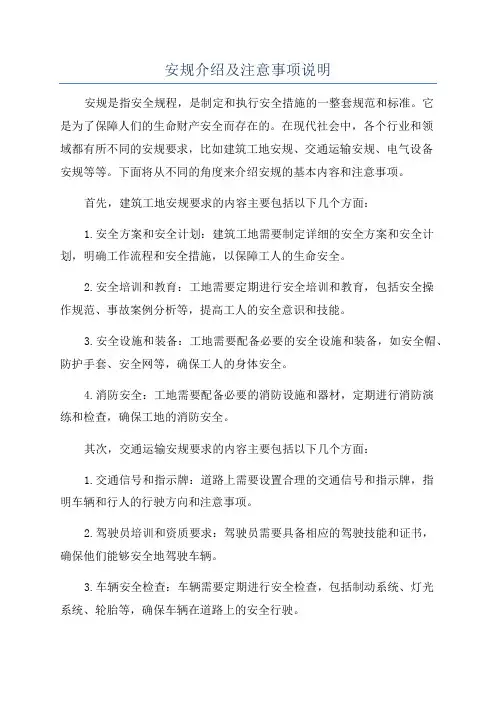

安规介绍及注意事项说明安规是指安全规程，是制定和执行安全措施的一整套规范和标准。

它是为了保障人们的生命财产安全而存在的。

在现代社会中，各个行业和领域都有所不同的安规要求，比如建筑工地安规、交通运输安规、电气设备安规等等。

下面将从不同的角度来介绍安规的基本内容和注意事项。

首先，建筑工地安规要求的内容主要包括以下几个方面：1.安全方案和安全计划：建筑工地需要制定详细的安全方案和安全计划，明确工作流程和安全措施，以保障工人的生命安全。

2.安全培训和教育：工地需要定期进行安全培训和教育，包括安全操作规范、事故案例分析等，提高工人的安全意识和技能。

3.安全设施和装备：工地需要配备必要的安全设施和装备，如安全帽、防护手套、安全网等，确保工人的身体安全。

4.消防安全：工地需要配备必要的消防设施和器材，定期进行消防演练和检查，确保工地的消防安全。

其次，交通运输安规要求的内容主要包括以下几个方面：1.交通信号和指示牌：道路上需要设置合理的交通信号和指示牌，指明车辆和行人的行驶方向和注意事项。

2.驾驶员培训和资质要求：驾驶员需要具备相应的驾驶技能和证书，确保他们能够安全地驾驶车辆。

3.车辆安全检查：车辆需要定期进行安全检查，包括制动系统、灯光系统、轮胎等，确保车辆在道路上的安全行驶。

4.交通违法处罚制度：对于交通违法行为，需要进行处罚，并建立相应的信用记录系统，以提醒违法行为者和其他人员注意交通安全。

最后，电气设备安规要求的内容主要包括以下几个方面：1.安全电压和电流：电气设备需要满足安全电压和电流的要求，以避免触电和火灾等危险。

2.设备标志和警示：电气设备需要有明确的设备标志和警示，提醒人们注意安全使用电气设备。

3.绝缘和接地保护：电气设备需要具备良好的绝缘和接地保护，以防止漏电和火灾等事故。

4.定期维护和检查：电气设备需要从时间到时间进行定期维护和检查，保证设备的安全性能。

除了以上介绍的安规要求，还有其他一些共性的注意事项需要大家注意：1.保持专注和警觉：不论是在工地、交通还是使用电气设备时，都需要保持专注和警觉，及时发现并排除安全隐患。

安规知识知识改变命运，创造带来财富！本章大纲：第一节安规基本概念一、安规基本概念1、安规是什么？2、安规的特点3、安全的基本原则1）电击 (Electric Shock)2）能量(Energy Hazards)3）火灾 (Fire Hazards)4）热(Heat Hazards)5）机械(Mechanical)6）辐射(Radiation Hazards)7）化学(Chemical Hazards)二、不同国家主要电参数：三、各国安规标志四、去不同国家的插头五、不同国家的电源线的规格及长度对比1.电源线规格1）美规线材2）欧规线材3）日规线材2．不同标准对应电源线长度对比1）咖啡壶:2）油炸锅：3）烤箱：4）三文治：5）面包机：6)烫斗：7)多士炉8)蒸笼9)水壶:10)马达驱动产品11）产品有特殊要求：第二节GS标准一、GS的含义：1、GS的含义：2、 GS标志的颁发：3、 GS标志适用的产品范围：4、IEC简介二、CE简介：1、CE标志的使用2、CE标志适用的产品范围3、CE的认证流程三、CE、GS认证标志1、CE标志：2、GS标志1）TUV Rheinland2）TUV Product Service3）Intertek ETL Semko4）香港LGA四、我司用到的GS产品认证标准（IEC /EN标准）五、家电产品分类及定义1、按功能分类2、按安装方式分类六、GS标准涉及到的概念1、基本电气概念1）额定电压2）额定电压范围3）工作电压4）额定输入功率5）额定输入功率范围6）额定电流7）额定频8）额定频率范围9）正常工作10）可拆卸软线11）互连软线12）电源软线2、安全防护1）基本绝缘2）附加绝缘3）双重绝缘4）加强绝缘5）爬电距离6）电气间隙7）控温器8）温度限制器9）电子元件10）额定电压11）电子电路12）额定电流3、常规符号4、电器分类1）按防触电保护类型分：O类电器OⅠ类电器Ⅰ类电器Ⅱ类电器Ⅲ类电器5、电源线连接方式1）X型连接2）Y型连接3）Z型连接七、GS相关测试一）常见的安规测试工具二）常规安规测试1、测试项目2、温升3、非正常测试4、标志5、输出功率6、功率标识7、电气强度和泄漏电流8、稳定性和机械危险、机械强度9、内部线及电源线10、结构及爬电距离11、耐热（球压测试）和耐燃（灼热丝测试）第三节 UL标准一、UL基本简介一）UL标志1、UL简介2、UL标志分类二）UL标准的结构三）标准在我司的分类四）测试要求1、常规安规测试2、输出功率3、温升4、电气强度和泄漏电流5、非正常测试6、稳定性和机械危险7、内部线及电源线8、与外壳的间隙9、耐热和耐燃基本概念一、安规基本概念1、安规是什么？安规就是安全规范，防止人体受到伤害。

Safety安规概念及要求促进产品安全的要素1:法律要求Legal requirements.2:降低诉讼的危险Reduce risks of litigation.3:市场强制Market forces.产品安全的基本概念安全的意思是抵御以下危害的保护措施Safety Means Protection Against Following Hazards:(一般而言是指二种类型的人,即操作和服务)-电击Electric Shock -能量危险Energy Related Hazards -火灾危险Fire -热的危险Heat Related Hazards -机械的危险Mechanical Hazards -辐射危险Radiation Hazards -化学危险Chemical Hazards安规:电击:Electric Shock电击的发生情形是因为有电流通过人体，只要有数毫安培的电流，即可对正常健康人造成影响．一般而言在干燥情形下小于42.4Vpeak,30Vrms or 60Vdc的电压通常视为不具危险电压．（在正常和非正常环境下用户使用的输出电压限制）为了避免操作人员产生电击危险，因此，设备须提供双重(two levels)防护措施，如基本绝缘加接地或补充性绝缘。

用户正常使用接地部分允许的触摸电流3.5mA,正常使用未接地部分0.25mA.危险带电部分和正常使用接地部分之间提供基本绝缘．危险带电部分和正常使用部分要保持一定的沿面距离和空间距离．危险带电部分和正常使用未接地部分之间要提供双重绝缘或者补充性绝缘．能量危险:Energy Related Hazards具大电流供应或高电容线路的相邻两端子间，如果在短路的情形下，有可能会造成电弧放电或是在燃烧中射出熔化之金属．因此，即使是属于低电压线路，也可能造成能量危险，能量危险的规定值是240Va or 20J以上．（用户正常使用部分／输出能量）一般降低能量危险的方式如：隔离，屏蔽或安全内锁之防护．能量级别是以加拿大标准．火灾危险:Fire在过载，零件失误，绝缘击穿，高阻抗或是连接器松脱的情形下，其所造成的异常温度有可能形成火灾危险．然而，设备内起火后不可散布到起火点之邻近区域及对设备外区域造成危险.使用的塑胶材料应有合适的阻燃等级．提供火灾围拦．可燃塑胶零部件距过热或易燃部件13mm.为了避免发生过热或火灾而提供热控制．热的危险:Heat Related Hazards是因下列原因而产生－在正常工作下，高温导致使用者因触碰到高温零件而造成的伤害．－该设备的绝缘等级及安全零件被破坏．－设备内可燃液体燃烧起来．正常使用环境下当零件到达很高的温度必须防止使用者触摸,或者进入保护状态,或者粘贴警示标签.不允许有毛刺,尖角,或粗糙.防止所有零件活动.提供很好的机械稳定性.结构坚固，能经受例如跌落,偏转,撞击等破坏.设备的机构稳定度及结构稳固是否足够．避免受危险可动零件所伤． 避免受阴极射线管或高压灯泡爆裂的碎片所伤．机械的危险:Mechanical Hazards辐射的形式可能为音频，无线电频率，红外线，高强度可见光及凝聚光，紫外线，离子化辐射…等.如果设备内会释放出某种形式的辐射，则将针对使用者及维修者所能接受之程度的辐射值，订定规定，若超过该限制值即对人体产生辐射危险．避免用户暴露而遭受X射线,激光等侵害.辐射危险:Radiation Hazards提供控制和警示标签限制接触到有毒气体,浓烈的烟或灰尘.有毒化学物质本身及其蒸汽，如果人体直接接触到，则会造成伤害．因此，设备的设计，亦应避免在正常操作及不正常操作情况下，产生此类的化学危险．化学危险:Chemical Hazards绝缘类别:Insulation types功能绝缘（操作绝缘）Functional insulation (Operational)这种绝缘是设备正常工作仅需要的绝缘，它并不起防电击的作用，但是它可以用来减小引燃和着火的危险的可能性．基本绝缘Basic insulation对防电击提供基本保护的绝缘．补充绝缘Supplementary insulation除基本绝缘以外施加的独立的绝缘，用以减小在基本绝缘一旦失效时仍然防止电击．双重绝缘Double insulation由基本绝缘和附加绝缘组成的绝缘．加强绝缘Reinforced insulation加在带电部件上的一种单一绝缘系统，它提供相当于双重绝缘的防电保护等级．绝缘类别:Insulation types备注：以下任何一种防备，或者两者联合能够达到电气绝缘固体或层状的绝缘材料要有合适的厚度，其表面要有合适的沿面距离． 空间上要有合适的空间距离．开关电源应用的绝缘类型举例．功能绝缘（操作绝缘）－介于两种不同电压的零件之间．－介于超低电压电路Extra Low Voltage (ELV)或安全超低电压电路Safety Low Voltage (SELV)及接地导点零件之间．基本绝缘－介于具有危险电压零件和接地导电零件之间．－介于一次侧（初级）电源导体及接地屏蔽或主电源变压器的铁心之间－作为双重绝缘部分．补充绝缘－一般而言，介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间，例如：*介于把手，旋钮，提柄或类似物的外表及其未接地的轴心之间．*介于第二类设备的金属外壳与穿过次外壳的电源线外皮之间．*介于ELV电路及未接地的金属外壳之间．－作为双重绝缘的一部分．双重或加强绝缘－介于可触及的未接地零件之间，或浮接的SELV电路和初级电路之间－电源变压器初次级之间&PCB上初级电路和次级电路之间要求绝缘．－电信网络电压Telecommunication Network Voltage (TNV)电路之间－凡是人体会触摸到的部分．绝缘示意图可触及部分附加绝缘基本绝缘带电导体设备防电击分类依照IEC体系，设备须提供双重独立的保护等级抵御电击危险ClassⅠ设备－通过两个独立的等级达到保护．－接地保护可触及金属导体部件连接到电源配电系统的接地终端．－基本绝缘危险带电部件和导体之间提供接地保护．－接地保护等级－基本绝缘等级设备防电击分类ClassⅡ设备－通过两个独立的等级达到保护．－基本绝缘介于危险带电部件和导体之间．－补充性绝缘介于基本绝缘部件和用户可触及部件．双重绝缘＝基本绝缘＋补充性绝缘设备防电击分类实例危险组件基本绝缘LN 保护性接地大地危险组件基本绝缘LN 补充型绝缘大地Figure －绝缘类型理解及应用图a: Class I equipment 图b: Class II equipmentClass I and Class II接地保护的规定关于CLASSⅠ设备的可接触导体，在假设单一绝缘等级失效后存在危险电压,设备内部的接地保护端仍然要可靠连接．以下是接地保护连接的机械，电子和材料的要求．－机械要求机械连接确保不能有松动现象．（除非用工具）在输入插座的接地保护连接应有两个独立的机械插座.1.在接地端连接接地保护线.2.焊接连接端．－材料要求接地保护接线端要具有防腐蚀性接地保护导线至少使用18AWG.须进行25A/1min接地电阻测试，电小于0.1Ω。

安规认识1.安规简介:安规也就是安全标准规格,安规对制造的装置与电组件有明确的陈述与指导,以提供具有安全与高品质的产品给终端使用者；其目的主要是用来防止electric shock, energy hazards, fire, mechanical and heat hazards, radiation hazards，chemical hazards等对人体造成的伤害.一般地,每一个国家都可以建立自己本国的电气安全标准,但是大多数的电源供给器制造厂商都是使用IEC,VDE,UL,CSA安全标准作为解决安全之需求.UL与VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危险,而VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准.安规政策:高压测试和接地测试零缺点.2.电源供给器结构安全需求(1)空间需求(spacing requirements)UL, CSA与VDE安全规格在活性组件之间,以及活性组件与固定金属组件之间,强制规定特定的空间需求,空间需求包括空间距离和沿面距离,空间距离在VDE中又叫间隙距离, 而在UL中则叫分离距离, VDE标准规格中的沿面距离在UL标准规格中则称为分隔距离.空间距离(Creepage distance):在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离;沿面距离(clearance):沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离.(2).电介质测试承受度(dielectric test withstand)当装置上的额定电压为250Vac或是更小时，在UL与CSA标准规格中需要做输入至输出与输入至地端的高电位隔离测试(HI-POT isolation test).(3).漏电流测量(leakage current measurement)UL与CSA标准规格中需要所有露出的固定金属组件必须予以接到大地端,而且经由连接至地端的1500Ω电阻器来测量漏电流; VDE标准规格则规定在1.06倍额定电压下, 由1500Ω电阻器与150nF电容器并联来测量漏电流.具体测量方法见五. SAFETY TEST & EV ALUATION.(4).绝缘电阻( insulation resistance)在VDE标准规格中,输入端与SELV输出电路之间需要有7.0MΩ的最小电阻值，而输入端与较容易受变动的金属组件之间,则需要有2.0MΩ的最小电阻值,而其外施电压则为1分钟500Vac.*** SELV:安全特低电压电路(safety extra-low voltage circuit)其定义为具有适当保护设计之二次电路,即在任意两个可能碰触组件之间或人体可能碰触到任意组件和产品的接地保护端子之间电压不会超过42.4Vacpeak或60Vdc的二次电路;ELV:特低电压电路(extra-low voltage circuit)其定义为在导体与导体之间或导体对地之间的交流电压峰值不超过42.4Vac或直流电压不超过60Vdc的二次电路;危险电压(hazardous voltage):交流峰值超过42.4Vac或直流超过60Vdc的电压.一次侧:内部线路直接连接到主要电源或相关电源部分;二次侧:电源输出部分主要不是经由一次侧,而是透过变压器和其它隔离器具转换而来者称为二次侧.(5).PC板需求(PC board requirements)UL与CSA规格也提供可燃性标准,也就是所有PC板必被UL认可为94V-2或是更好的材料,而VDE规格亦接受这些标准.附注：防火等级优劣发泡塑料材料类：HF-1等级较HF-2优,HF-2等级较HBF优;一般材料:5V优于V-0,V-0优于V-1,V-1优于V-2,V-2优于HB.3.变压器结构的安全需求在VDE标准规格中,对于变压器的设计，制造与利用都有较严格的规定,以满足大多数其它国家的安全需求，在UL标准规格中，要求用在变压器结构中的所有材料，必须有94V-2或是更好的额定值.(1).变压器的绝缘( transformer insulation)变压器的绕组依照需求,必须以绝缘做物理上的分隔,在绕组线上的亮漆,瓷漆或洋漆涂料,以及其它的金属组件,石绵与吸收水分的材料,在此需求的目的之内则不考虑绝缘.(2).变压器的电介质强度(transformer dielectric strength)当使用复合层的绝缘厚度时,任何两层之间必须能够承受电介质强度,测试时绝缘层接触在一起且测试电位加于外部表面.(3).变压器的绝缘电阻(transformer insulation resistance)绝缘用于变压器的结构中必须在绕组之间,以及在绕组与铁心和框架金属板之间,必须有10MΩ的最小电阻值,并在1分钟内提供500Vac电压.(4).变压器沿面与间隙距离(transformer creepage and clearance distance)绕组之间;绕组与端点,金属板,铁心,框架,绕组通过引线间;端点之间;端点—铁心与框架之间必须满足一定的空间间隔.(5).变压器的水阻(transformer moisture resistance)在高湿度91~95%的情况下,温度在20~30℃之间,变压器须保持绝缘阻抗及介电强度.(6).VDE规格的变压器温度额定值(VDE transformer temperature rating)在正常操作下对特定的绝缘等级而言，最大的稳定化温度必须不超过绝缘等级的温度值.附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下Y A E B F H C90 105 120 130 150 180 180以上(7).UL与CSA规格的变压器温度额定值(UL and CSA transformer temperature rating)当升高至周围温度(25℃)以上时,UL与CSA规格会规定变压器的温度,可使用两种方法来做温度的测量,热偶法和电阻值法.。

安规知识摘录第一章安规基本知识一. 安规的定义及目的.1. 定义: 各国依设备使用之范围而制定之安全规范.2. 申请安规的目的: 为保护使用者生命、财产之安全.如不受电击, 火灾等之危险.二. 一般通用安规标准.1. 基本上是依IEC 国际标准,各国依据国家不同之需求而制订其标准.2. 如 IEC60950 ( Information Technology Equipment 资讯类产品 )3. USA – UL609504. 欧盟– EN609505. 中国– GB 49436. 澳洲– AS32607. 日本– J609508. 韩国– K609509. 没有特别制定标准号码, 仍为IEC60950 –10. 新加坡,阿根廷.11. 医疗设备– IEC6060112. 视讯产品– IEC6006513. 家电类产品– IEC60335IEC 安规standard 一般订名称IEC60XXXEMC standard一般订名称IEC61000-三. 一般通用电压.1. 北美– US, Canada 120V, 60Hz2. 中南美– 220V 较多,有的国家也有120V3. 欧盟– 230V, 50Hz (因为英国原本是240V,其他西欧国家为220V,因此折中220V )4. 东欧–一般为 220V, 50Hz5. 日本– 100V, 50 HZ澳洲,纽西兰– 240V, 50 Hz6. 其他国家以220V居多.如:中国,韩国,东南亚国家.四. 电源供应形式.1. Adaptor –有塑胶外壳a. Class I 有接地 pinb. Class II没有接地 pin (双重绝缘)使用 Inlet 直接插墙式Open Frame –没外壳和有铁壳五. CB Report1. 何谓 CB report .2. CB - Certify Body 认证单位.3. NCB –国家认证单位.4. CB report 之功用.5. -节省申请时间,费用第二章机种安规设计注意事项一. 安规零件承认要点1. X电容X 电容方形电容,使用X电容是为解决EMI问题. X电容通常有多国安规认证,认证标准IEC384-14 2nd edition, 1993 . X电容愈大,放电愈慢. 为解决放电问题通常是与X电容串联一电阻,此电阻称为泄放电阻.当X电容 > 0.1uF 就要加上泄放电阻.a). UL-FOKY2, FOWX2及IEC384-14 X2 approval. 不控制厂牌及型号.b). 其他安规: 控制厂牌及型号, 更换厂牌亦要报备.c). Rating: 以Max.报备, 只可换小不可变大, 否则要报备.d). 一般飞宏使用厂牌:OKAYA: PA, RE typeArcotronics: R.46, 原1.40, 1.47禁用Hua June: MKP typeRoderstein: F1772 typeEvox Rifa: PHE840Me). 一般X电容最同温度限制为100℃2. Y电容Y 电容分为Y1、Y2电容,Y1电容为单绝缘电容,Y2电容为双绝缘电容.Y电容愈大,漏电电流(Leakage current)愈大.Class II产品漏电电流限制值为0.25mA,若Y容总值大於3300pF,则会fail. X,Y电容为非必要元件,若产品本身设计、layout OK, EMI也没有问题则可不使用此类元件(设为Optional).一般安规申请时X, Y电容列其最大值. EC电容要注意使用温度不超过其额定温度,电容容值一般设为min,只可改大不可改小.a). UL- FOKY2, FOWX2及IEC384-14 X2 approval. 不控制厂牌及型号.b). 其他安规: 控制厂牌及型号, 更换厂牌亦要报备.c). Rating: 以Max.报备, 只可换小不可变大.否则要报备.d). 跨一.二次侧电容称为Bridging Capacitor. 一般超过3300uF, 安规测试中的LCC test可能会fail-请特别注意.e). 一般飞宏使用厂牌:TDK: CD (Y1), CS (Y2) typeMurata: KX ( Y1), KC( Y2) typePan Overseas: AH (Y1), AC( Y2) typeSuccess: SE ( Y1), SB ( Y1), SF ( Y2 )Roderstein: WKO ( Y2) typeMatsushita: NS-A typef). 一般X 电容最高温度限制为85℃.TDK CD type 及Success SB, SE type safety承认到125℃.g). X, Y 电容一般可在report上标示为Optional.3. Fuse / Thermal fuse (thermal cut off)a). Fuse选用标准-只要比额定输入电流大就可以了.b). 请不要大、小power adaptor都用T 2.5A. CE 的surge只要测1KV ( 2 pin adaptor ), 2KV ( 3 pin adaptor ).因有时在Fuse rating 与输入电流相差过大, fuse 无法立即broke, 会造成end user 端的危险.c). 因为fuse是重要安规零件, 所要报备的厂商 / type就都要准备样品.d). 当安规完成后再报备新fuse需要做测试.e). 请工程师告知 2 个以上至厂商及type.f). Thermal fuse若无论在任何情形下都不会动作, 则可申请为Optional.4. Storage Capacitora). 一般申请时是以min. 报备. 若rating变大, 可以不用报备.b). Rating 变小要报备及测试.c). Storage capacitor - 只控制rating, 不控制厂商及type.d). 最大温度只有105ºC, 若温度过高也可能影响max. ambient之限制.5. 热缩套管:a). 要有UL, CSA approval.一般safety report 上不会注明厂商及型号.b). Rating: 选用适当之voltage及温度. 飞宏几乎都用600V, 125 ºC. (600V?)6. Transformera).整个成品中最重要之零件,若变压器变化,则至少有50% test要重做.b).线圈、线径变更要报备安规.c).UL Class B 130C insulation system.d).若无使用三层绝缘线则为Dash 2 B-5 system.报备此系统是因为长春电木bobbin在此系统内.e).若有使用三层绝缘线-则为 HIS-8A system.报备此系统是因为Furukawa type TEX-E 及totoku type TIW-E之三层绝缘线在此系统内. 期可使用之bobbin只有Hitachi CP-J-8800 type (电木)f).Insulation system 必须标示在变压器的label上. g).再申请UL若无使用三层绝缘线, Class A与Class B所使用材料是相同的, 因此一般直接申请Class B 变压器.h).飞宏无申请UL Class E insulation system.i).Furukawa 及 Totoku三层绝缘线UL本身认证只有105ºC, 但因有列入Hitachi Chemical HIS-8A系统内, 因此可用在Class B 130 ºC.但若单独使用则仍只有105 ºC UL approval.j).Furukawa在TUV只有Class E 120ºC承认.Totoku在 TUV 有130ºC承认.k).UL Class B system, 所有材料不论其个别承认温度为何, 只要系统内有列的材料皆可使用. 但系统内没列的也都不可以使用.l).其他安规是依材料本身所承认之温度来决定是否可使用m).变压器等级Class A –温升＜75 KClass E –温升＜90 KClass B –温升＜95 K其他 Class H, Class F* 申请UL若变压器等级＞Class E ,要申请绝缘系统.n).变压器绝缘系统(1) PH变压器绝缘系统UL file∶ E149666Ø 有三层绝缘线系统 HIS-8AØ 无三层绝缘线系统 DASH 2 B-5(2) 变压器绝缘系统 Insulation Class B 要注意之材料ØBobbinØMylar tape, Margin tapeØ三层绝缘线 (若有)Ø凡立水.o).变压器的表面必须印有该变压器所属的绝缘系统(HIS-8A或DASH 2 B-5)、变压器的型号,如PSC05R-050的变压器,其表面应标示C05R0501 PHIHONG E149666 HIS-8A等内容.7. Noise Filter (NF).在承认NF时,对照CB report或UL report的要求. 一般来说UL对Noise Filter材质和厂商没有特别的要求,只要其耐温能承受变压器的最大温升即可,其所用的材质及厂商不是一定要符合飞宏公司的绝缘系统.8. Plastic Enclosea).若产品为direct plug-in type. 申请IEC950时Plug 要做ball pressure, ball pressure test 温度125ºC min. 1hour.因此要考虑plug之材质.b).对於enclosure, plug (塑胶部分) 因要做烤箱及Ball pressure 测试, 若要申请两种以上材质, 则每种材质皆要提供样品.c). USA type Direct plug-in adaptor, 虽然UL1310 2000年版将距离缩为 5.2mm,但因为加拿大的距离维持不变, 因此申请UL, cUL还是以7.9mm min.为准. 此处距离是指adaptor 插入socket后, 金手指对AC input blade 间之最近距离.9. 风扇a).在挑选风扇除注意其尺寸外, 最重要的是其风量.b).当安规完成后若要在报备新风扇, 请尽量找风量( CFM)比原先风扇大者. 否则温度, abnormal …要重测.c).也因常被客户抱怨noise 太大而要求换风扇.d).风扇请找有 UL 及欧规认证之 type.10. AC / DC Corda).一般申请时都没有附AC cord,但若考虑客户要求出货时要一并附AC cord,则可将AC cord申请为optional.b).若无申请AC cord optional,则要分开包装,不可放在同一carton内.c).DC cord在UL是安规零件会写在UL report上.在其他安规不是安规零件.d). 若有申请UL则至少要VW-1. 80ºC,但UL一般会标示300V.但若安规样品上有rating则会依样品上之type、rating,温度直接写在UL report上, Ex. 18AWG. 2464 type, VW-1. 80ºC. 因此再请线材厂商做样品时要特别注意.11. 接地黄绿线a).接地线要打端子.b).若是使用3 pin inlet, 则接地线一端要直接焊在 inlet 之FG pin 上, 请不要两端都焊在 PCB上.c).若是open frame type 用的是3 pin connector, 因不确定以后是会以铁壳接地. 因此皆地点要做grounding test.12. 其他安规零件a). Switch- 控制厂牌, 型号, rating.b). Relay -- 控制厂牌, 型号, rating.c). Varistor -- 控制厂牌, 型号, rating.d). Inlet / outlet- 控制厂牌, 型号, rating.e). 光耦和器(PC)-控制厂牌, 型号, 内部绝缘距离,耐压.f). Insulator- kapton / mylar tape, 绝缘垫, 绝缘 mylar sheet(1). 一般绝缘 tape 没有UL94承认, UL card 上只有使用温度. Mylar / Kapton tape 做绝缘用时要pass AC3000 / 每层 Hi-pot test.l(2). 绝缘垫要控制厂牌, 型号与温度与燃烧等级.(3). 一般使用之mylar sheet虽为94V-0, 但温度承认只有60ºC. 因此要注意是否期周围温度会超过使用温度.(4). Diode - 控制rating.(5). Resistor - 控制rating.13. 各国插头a) . US Type –使用於北美,日本,台湾 .. EU Type –使用於欧洲及一般为220V电压之国家.. UK Type –使用於英国,爱尔兰.. Australia Type –使用於澳洲,纽西兰.e) . Korea Type –使用於韩国,其形状与EU type相同但其Metal cap EU type 4.0 mm, Korea type 4.8 mm.f) . Argentina type –类似澳洲plug 但在靠近Neutral pin 附近要打印“ N”.14. 塑胶料.a. 不同塑胶料有不同之适用温度及燃烧等级 .Ex. PC+ ABS GE C2950 80C, V-0PC GE 940 120C, V-0Noryl GE SE1 105C, V-1b. 因此必须依其使用范围而选用.c. 与塑胶料有关之安规测试.d. 外壳烤箱测试 min. 70C.e. 待电部分球压测试 min. 125C.f. Drop, Impact test (外壳).g. 绝缘片部分 ( mylar sheet ).h. 使用在隔离一, 二次侧,min. 厚度要求0.4mm.i. 若使用在隔离一次或二次侧,min. 厚度要求则依照 UL card.j. 上最小厚度之要求即可.k. Ex. FR1 min. 0.23 mm 94V-0, 110C.l. 一般塑胶料只要UL有承认,其他国家都可接受.m. UL 对塑胶料测试之标准UL 94. PCB.a). 保险丝的Rating须标示在本体附近, 且不可造成混淆. 各零件之编号亦须清晰可辨.b). 安规距离:No. Description 空间沿面1 AC line—natural 2.0 2.52 AC line—FG 2.0 2.53 Primary—secondary(当<20W 和>20W时) 2.0 2.54.4 6.44 Primary—PE 2.0 2.55 Line—Ground None6 Fuse 2.0 2.57 Secondary side None8 Secondary—FG None9 Primary before Fuse 2.0 2.5c)另PCB的底板即屏蔽板,其要求如下:(1).铜泊范围内需有不连续面,且任意一个不连续面的直径不大於安规要求尺寸Eg.: CHANYOU(千友) Max. 25.4mmYUE WAN(裕华) Max. 9.4mm(2).底板为二次侧或一次, 必须注意一次侧与二次侧间的距离应不小於5mm.16. Model Label:a). 一般要求:一般model label须标示:公司名或商标、型号、输入电压、输入电流、输入频率、输出电压、输出电流、交直流符号和相关的安规符号及叙述。
