1.1. 二代切换算法原理介绍
1.1.1. 算法名称
切换二代算法包括的切换种类如下图:
切换二代算法中删除的切换类型:
电平快速下降切换;
分层分级切换
1.1.
2. 切换算法二代结构图
1.1.3. 网络特征调整
网络特征调整即16bit的排序,其格式如下:
16bit排序格式
综合考虑信号、质量、小区的负载、层间切换门限、层级差别、邻区小区与服务小区是否属于同一BSC、MSC、MNC以及时隙扩展类型等信息,对所有基本排序后的候选小区进行优先级调整,调整完成后重新进行排序,决定小区的综合优先级。
16bits位图中,“1”为最低位,即权重小;“16”为最高位,即权重大。
16bits的数值越小,优先级越高,越有可能被选为切换目标小区。
bit 1~3:体现服务小区和候选小区信号强度相对强弱的优先级,由基本排序中计算的K值排序后映射,即K值越大,1~3bits的映射值越小,优先级越高。
bit 4:取消要求服务小区与候选邻区必须同层同级的限制,体现服务小区的高优先级。
服务小区bit4固定为0 ,邻近小区满足以下公式清0 , 否则置
1 。
移动通信系统中的切换和切换算法随着移动通信技术的发展,移动用户的需求也在不断增加。
传统的固定网络已经无法满足当今极端竞争的市场需求,一种新型的移动通信系统需要满足用户的各种需求,以实现分布式和移动性。
在移动通信系统中,切换和切换算法具有重要的作用。
动通信系统中有两种类型的切换,一种是内部切换,另一种是外部切换。
内部切换是指手机从一个系统子节点切换到另一个系统子节点时发生的切换,如在一个基站的切换时发生的切换。
外部切换是指手机从一个移动系统切换到另一个移动系统时发生的切换,如从GSM系统切换到CDMA系统时发生的切换。
内部切换和外部切换在移动通信系统中都起到至关重要的作用。
从理论上讲,切换算法是切换过程的一种技术方法。
它根据信号的干扰、信噪比等信息,在切换的瞬间,在子节点和系统之间迅速进行切换,保证用户通话的连续性。
切换算法的应用目前有两种:一种是静态切换,另一种是动态切换。
静态切换是指根据话务量情况只切换一次,而动态切换是指根据话务量情况不断地切换。
切换算法的设计主要考虑两个因素:一是执行效率,二是用户通话的质量。
从执行效率上考虑,即考虑算法的执行速度,要求算法的执行过程快速准确;从用户通话的质量上考虑,则考虑的是切换算法是否能预测和解决系统中的干扰和信噪比问题,保证用户通话的可靠性。
目前,切换算法有多种,如最小拥塞切换算法、负载平衡切换算法等。
其中,最小拥塞切换是目前最常用的一种切换算法,它根据其前后两次切换之间的拥塞量,选择带有最小拥塞量的子节点,来实现切换。
负载平衡切换算法是另一种常用的切换算法,它根据负载的大小、信噪比的差异和地理位置的变化,来平衡不同节点的负载,从而实现最佳的切换。
综上所述,切换和切换算法在移动通信系统中具有重要的作用,维护通信的可靠性和连续性。
切换算法的设计要求具有高效率和高质量,不仅要能够快速、准确地实现切换,还要能够有效地解决干扰和信噪比问题。
当前,最常用的两种切换算法是最小拥塞切换算法和负载平衡切换算法,它们具有较高的技术水平,能够满足不同用户的不同需求。
中兴2/3G互操作参数设置原则
本文讨论的参数设置场景包含以下3种场景:
●场景1(Q1):WCDMA覆盖区域边缘地带(如WCDMA网络规划的覆盖边
界)
●场景2(Q2):WCDMA覆盖区域内部区域(如WCDMA网络内部出现的小
的、偶然的覆盖空洞)
●场景3(Q3):UE快速移动场景(如高速公路、高速铁路)
图1 2/3G互操作场景
1.WCDMA与GSM/GPRS系统间的重选参数
1.1 系统间小区重选的关键参数
(1)UE从WCDMA向GSM/GPRS系统重选的关键参数
表1 WCDMA到GSM的重选参数取值建议
(2)UE从GSM/GPRS向WCDMA系统重选的关键参数
表2 GSM/GPRS到WCDMA的重选参数取值建议
2.WCDMA与GSM/GPRS系统间切换主要参数取值建议
中兴公司采用2D,2F事件控制压缩模式的开启和关闭,采用3A事件进行系统间切换事件的判决。
表3 WCDMA与GSM/GPRS系统间切换的主要参数取值建议。
TD-LTE切换问题分析指导书法律声明若接收中兴通讯股份有限公司(以下称为“中兴通讯”)的此份文档,即表示您已同意以下条款。
若不同意以下条款,请停止使用本文档。
本文档版权所有中兴通讯股份有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及中兴通讯的专有信息。
未经中兴通讯事先书面许可,任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
和是中兴通讯的注册商标。
中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经中兴通讯或第三方权利人事先书面同意的情况下,阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求,产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着中兴通讯产品和技术的进步将不断更新,中兴通讯不再通知此类信息的更新。
中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: 邮箱: 800@版本更新说明适用对象:网络优化人员使用建议:在阅读本文档之前,建议先了解下面的知识和技能:目录1切换概述 (1)1.1切换流程介绍 (1)1.1.1切换流程图 (1)1.1.2切换事件介绍 (3)1.1.3切换分类介绍 (3)1.2前台信令解析 (6)1.2.1测量控制 (6)1.2.2测量报告 (12)1.2.3切换命令 (13)1.2.4在目标小区随机接入(MSG1) (14)1.2.5基站回应随机接入响应(RAR) (14)1.2.6终端反馈重配完成,切换结束 (14)2切换优化整体思路 (16)2.1测量报告发送后未收到切换命令 (17)2.2目标小区MSG1发送异常情况 (19)2.3接收RAR异常情况 (19)3切换相关常用参数汇总 (20)3.1小区参考信号的功率 (20)3.1.1基本信息 (20)3.1.2参数功能描述 (20)3.1.3参数调整影响 (20)3.2中心UE的PDSCH与小区RS的功率偏差 (20)3.2.1基本信息 (20)3.2.2参数功能描述 (21)3.2.3参数调整影响 (21)3.3小区选择所需要的最小接收水平 (21)3.3.1基本信息 (21)3.3.2参数功能描述 (21)3.3.3参数调整影响 (21)3.4测量时的RSRP层3滤波系数 (21)3.4.1基本信息 (21)3.4.2参数功能描述 (21)3.4.3参数调整影响 (22)3.5EVENT IDENTITY (22)3.5.1基本信息 (22)3.5.2参数功能描述 (22)3.5.3参数调整影响 (22)3.6小区个体偏移 (22)3.6.1基本信息 (22)3.6.2参数功能描述 (22)3.6.3参数调整影响 (22)3.7TIME TO TRIGGER (22)3.7.1基本信息 (22)3.7.2参数功能描述 (23)3.7.3参数调整影响 (23)3.8HYSTERESIS (23)3.8.1基本信息 (23)3.8.2参数功能描述 (23)3.8.3参数调整影响 (23)3.9事件上报次数 (23)3.9.1基本信息 (23)3.9.2参数功能描述 (23)3.9.3参数调整影响 (24)3.10事件上报周期 (24)3.10.1基本信息 (24)3.10.2参数功能描述 (24)3.10.3参数调整影响 (24)3.11最大上报小区 (24)3.11.1基本信息 (24)3.11.2参数功能描述 (24)3.11.3参数调整影响 (24)4切换优化常见问题及案例 (24)4.1漏配邻区 (24)4.1.1前台分析漏配邻区的现象 (25)4.1.2漏配邻区带来的影响 (29)4.1.3漏配邻区处理方法 (30)4.2无线环境引起的切换异常 (30)4.2.1上行干扰引起的目标测接入困难 (30)4.2.2环境复杂引起的切换问题 (37)4.3上行失步导致掉话问题处理经验总结 (41)4.3.1现象描述 (41)4.3.2现象分析 (42)4.3.3解决方法及验证 (46)4.3.4经验总结 (47)5非正常情况引起的切换问题案例 (47)5.1版本问题引起的切换异常 (47)5.1.1高通LOG问题现象 (47)5.1.2该问题带来的影响 (48)5.1.3研发初步定位 (49)5.2不同厂商切换差异 (50)5.2.1问题现象 (50)5.2.2问题分析 (50)5.2.3问题总结 (52)图目录图1-1 切换流程图 (1)图1-2 站内切换信令流程图 (3)图1-3 X2口切换信令流程图 (4)图1-4 S1口切换信令流程图 (5)图1-5 正常切换信令 (6)图1-6 重配消息中的测量控制(RRC CONNECT RECONFIGRATION) (6)图1-7 测量控制解析(1) (7)图1-8 测量控制解析(2) (8)图1-9 测量控制解析(3) (10)图1-10 a3时间报告示意图 (12)图1-11 测量报告内容 (13)图1-12 切换命令 (13)图1-13 MSG1 (14)图1-14 MSG2 (14)图1-15 切换执行过程 (15)图1-16 MSG3 (15)图2-1 切换问题分析整体思路 (16)图2-2 发送测量报告后未收到切换命令处理流程 (17)图2-3 向目标小区发送MSG1异常处理 (19)图2-4 接收MSG2异常问题处理 (19)图4-1 多次测量报告现象 (25)图4-2 第一个测量报告内容 (25)图4-3 第四次测量报告内容 (25)图4-4 切换命令 (26)图4-5 源小区测量控制信息 (26)图4-6 漏配邻区引起的掉话 (28)图4-7 第一个测量报告内容 (28)图4-8 源小区测量控制信息 (28)图4-9 SINR (29)图4-10 流量 (30)图4-11 上行干扰问题点 (31)图4-12 上行干扰引起的问题现象 (31)图4-13 上行干扰引起的问题现象2 (32)图4-14 上行干扰引起的问题3 (33)图4-15 上行干扰问题验证 (33)图4-16 上行干扰引起的集中掉话区域 (34)图4-17 正常GPS后台查询图形 (35)图4-18 异常GPS后台查询图形 (35)图4-19 GPS失步闭塞小区配置 (37)图4-20 覆盖引起的切换失败点1 (38)图4-21 失败点RSRP (38)图4-22 失败点信令 (39)图4-23 覆盖引起的切换失败点2 (39)图4-24 失败点信令 (39)图4-25 失败点RSRP (40)图4-26 覆盖引起的切换失败点3 (40)图4-27 失败点信令 (40)图4-28 失败点RSRP (41)图4-29 现象示意图 (42)图4-30 信令图 (42)图4-31 信令图2 (42)图4-32 信令图3 (43)图4-33 信令图4 (44)图4-34 信令图5 (45)图4-35 信令图6 (45)图4-36 示意图1 (46)图4-37 验证示意图 (46)图5-1 切换命令 (47)图5-2 事件上报 (47)图5-3 切换前后RLM Report1 (48)图5-4 切换前后RLM Report2 (48)图5-5 华为与我司切换命令差异 (50)图5-6 收到切换命令后在我司接入信令 (50)图5-7 前台发送的重建立消息 (51)图5-8 后台收到重建立消息 (51)1 切换概述1.1 切换流程介绍-Measurement Control测量控制,一般在初始接入或上一次切换命令中的重配消息里携带-Measurement Report测量报告,终端根据当前小区的测量控制信息,将符合切换门限的小区进行上报-HO Request源小区在收到测量报告后向目标小区申请资源及配置信息(站内切换的话为站内交互,站间切换会使用X2口或者S1口,优先使用X2口)-HO Request Ack目标小区将终端的接纳信息以及其它配置信息反馈给源小区-RRC Connection Reconfiguration将目标小区的接纳信息及配置信息发给终端,告知终端目标小区已准备好终端接入,重配消息里包含目标小区的测量控制-SN Status Transfer源小区将终端业务的缓存数据移至目标小区-Random Access Preamble终端收到第5步重配消息(切换命令)后使用重配消息里的接入信息进行接入-Random Access Response目标小区接入响应,收到此命令后可认为接入完成了,然后终端在RRC层上发重配完成消息(第9步)-RRC Connect Reconfiguration complete(HO Confirm)上报重配完成消息,切换完成-Release Resource当终端成功接入后,目标小区通知源小区删除终端的上下文信息1.1.2 切换事件介绍LTE支持的切换事件有A类和B类,其中A类本用作系统内测量,B类被用作系统间测量下表为事件的简单介绍1.1.31.1.3.1图1-2 站内切换信令流程图1.1.3.2Transfer消息,待UE在目标小区接入后,目标小区会向核心网发送路径更换请求,目的是通知核心网将终端的业务转移到目标小区,X2切换优先级大于S1切换图1-3 X2口切换信令流程图1.1.3.3 S1口切换S1口发生在没有X2口且非站内切换的有邻区关系的小区之间,基本流程和x2口一致,但所有的站间交互信令都是通过核心网S1口转发,时延比X2口略大图1-4 S1口切换信令流程图1.2 前台信令解析切换的大部分问题可在前台信令中进行分析,本文以前台信令为主介绍整个切换流程及问题分析思路图1-5 正常切换信令注意:这里的重配完成只是组包完成,实际是在MSG3里发送的前台信令窗的交互过程主要是是图1-1里的1、2、5、7、8、9几步,现在来分别介绍1.2.1 测量控制测量控制信息是通过重配消息里下发的,测量控制一般存在于初始接入时的重配消息和切换命令中的重配消息中。

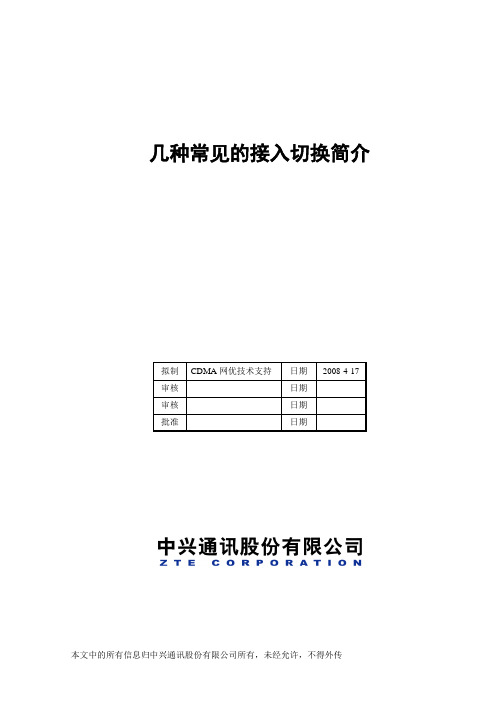

几种常见的接入切换简介目录1 背景 (1)2 几种常见的接入切换简介 (1)2.1 接入入口切换 (1)2.2 接入探测切换 (2)2.3 接入切换 (3)3 关于“指配进入软切换”的简介 (4)图目录图1 接入过程中几种切换的时序 (1)图2 接入入口切换示意图 (2)图3 接入探测切换示意图 (3)图4 接入切换示意图 (4)图5 “指配进入软切换”过程中的“寻呼响应消息” (5)图6 “指配进入软切换”过程中的“起呼消息” (6)图7 “指配进入软切换”过程中的“扩展信道指配消息” (7)1背景本小节简述CDMA系统中引入接入切换的背景。
场景1、在手机发起接入的过程中,如果所在区域存在强导频、若未能及时将它们加入激活集,这些强导频将会变成强干扰,会使手机接收信号的Ec/Io变差,从而导致手机接入失败;场景2、在小区边缘、导频污染区,由于信号衰落的影响,造成手机在发起接入的时候、前向覆盖不稳定,从而导致接入延时增加、甚至接入失败。
针对上述情况,从IS-95B开始,在接入过程中引入了切换机制。
按照发生切换的时机,可以分为:接入入口切换(Access Entry Handoff)、接入探测切换(Access Probe Handoff)、接入切换(Access Handoff)、业务协商态切换。
其中前面3种是经常提到的接入切换类型(它们都与接入信道有关)。
开销消息更新子状态接入入口切换接入探测切换接入切换业务协商态切换图 1 接入过程中几种切换的时序针对前面的场景1,对于IS-95A手机,由于不支持接入入口切换、接入探测切换和接入切换,因此必须让它在业务协商时尽可能快地进入切换状态,保证前向无线链路的质量。
该类型切换不是本文的重点。
2几种常见的接入切换简介2.1接入入口切换在手机向原基站回寻呼响应之前,如果手机监听到原基站对应的寻呼信道丢失,将在新基站上发寻呼响应消息,这一过程称为接入入口切换(Access Entry Handoff)。
七种切换算法七种切换算法最早是为微蜂窝设计的,不过由于它适用环境多样、参数设置灵活齐全的特点,现在广泛应用于微蜂窝、宏蜂窝和双频段切换上。
七种切换算法主要是基于GSM规范上标准功率预算切换算法发展而来的,在其中添置了各种门限、偏置和时延参数,并用算法适用的特征环境命名。
1.算法一——标准功率预算切换算法:当邻小区平均信号强度和服务小区平均信号强度的差值(PBGT)超过了切换门限(HO_margin),就发起切换请求。
综上所述,摩托罗拉公司对标准的GSM切换进行的修改是能在系统软件上体现出来的,即使用不同的Hreqave,能增加或降低对邻小区切换的敏感程度,这对控制切换的方向也即控制话务流向有较好的作用。
2.算法二——微蜂窝—宏蜂窝算法:在话务切换频繁,信号强度或通话质量不好的情况下,将宏蜂窝作为切换的优先目标。
算法目的是将快速移动手机或受干扰的手机切换到宏蜂窝上。
综上所述,算法二主要是为紧急切换而定义的,即到该邻小区的切换都属于紧急切换。
3.算法三——拐弯邻区切换算法:设一个服务小区最低服务信号强度门限,只有低于此门限并满足算法一,才发起切换请求。
算法目的是覆盖交叉的环境中避免不必要的切换。
综上所述,算法三的引入是对标准GSM切换的增强。
即切换不仅根据邻小区的信号强度,而且可根据服务小区的信号强度来设计小区的覆盖范围,这样对控制服务小区的话务能伸缩自如。
4.算法四——视距内邻区切换算法:算法中设置时延,手机进入服务区即开始计时,在满足算法一并计时器超时才发起切换请求。
算法目的是减少乒乓切换;测量手机移动速率,促使快速移动的手机依算法二切至宏蜂窝。
综上所述,算法四对标准GSM切换的额外限制是采用一计时器来增加手机的停留时间,这对微蜂窝层中防止基站间的乒乓切换,减少掉话有一定的帮助。
5.算法五——宏蜂窝—微蜂窝延时切换算法:算法中设置时延,和邻小区最低服务信号强度门限,当邻区信号大于此门限开始计时,计时器满后仍大于门限,才发起切换请求。
23G切换重选参数1、 参数介绍1、切换参数1)CS域3G往2G上的切换的相关参数与设置涉及参数介绍:参数名参数设置CPICH RSCP 2D门限-105 dBmCPICH RSCP 2F门限-100 dBmHysteresis 2d4dBHysteresis 2f4dBTime to Trigger 2d640msTime to Trigger 2f640msCPICH RSCP 3A门限-102dBm2G RSSI 3A-90dBmHysteresis 3a4dBTime to Trigger 3a100msCIOOther RAT0运算过程采用2D/2F测量事件开启/关闭异系统的压缩模式测量;2D判决公式为:TUsed 2d:该参数为起压模的判决门限,可选择Ec/Io或者rscp,取决与厂家的支持情况;参数设置得越大,容易发生起压模;设置得越小,难以起压模。
