超声激光消融仪技术规格表

超声引导下激光消融治疗高危部位小肝癌伍晓敏;周平;马树花;田双明;邓金;赵永峰【摘要】目的通过超声引导下对不同大小、不同部位的小肝癌进行消融治疗,探讨激光消融在高危部位小肝癌消融治疗的临床价值.方法对2012～2014年之间在我院就诊的小肝癌患者共68例73个病灶行激光消融治疗.术后采用超声造影及临床随访对不同大小、不同部位病灶的完全消融率和并发症发生率进行比较.结果≤1 cm组、1～2 cm组、2～3 cm组病灶的完全消融率分别为100％、86.4％、82.7％.3组间差异没有统计学意义(P＞0.05).高危组和非高危组病灶的完全消融率分别为85.7％、92.1％,两组之间的差异没有统计学意义(P＞0.05).并发症发生率在高危组和非高危组分别为9.1％、5.7％,两组之间的差异没有统计学意义(P＞0.05).结论激光消融可较好的运用于高危部位小肝癌的消融治疗.【期刊名称】《南方医科大学学报》【年(卷),期】2016(036)001【总页数】6页(P120-125)【关键词】激光消融;小肝癌;超声造影【作者】伍晓敏;周平;马树花;田双明;邓金;赵永峰【作者单位】中南大学湘雅三医院超声科,湖南长沙 410013;中南大学湘雅三医院超声科,湖南长沙 410013;中南大学湘雅三医院超声科,湖南长沙 410013;中南大学湘雅三医院超声科,湖南长沙 410013;中南大学湘雅三医院超声科,湖南长沙410013;中南大学湘雅三医院超声科,湖南长沙 410013【正文语种】中文肝癌是一种常见的恶性肿瘤［1-3］。

随着体检和诊断技术的提高，越来越多的小肝癌被早期发现。

小肝癌是指单个癌结节<3 cm或相邻两个癌结节直径之和<3 cm。

当前手术切除依然是肝癌患者首选的治疗方法。

近20年来，相继出现了各种原位消融肝癌的治疗措施，主要用于提高这些患者生存的目的。

常见的有冷冻切除术、经皮无水酒精注射（PEI）、射频消融（RFA）、微波消融（MWA）和激光消融（LA）等。

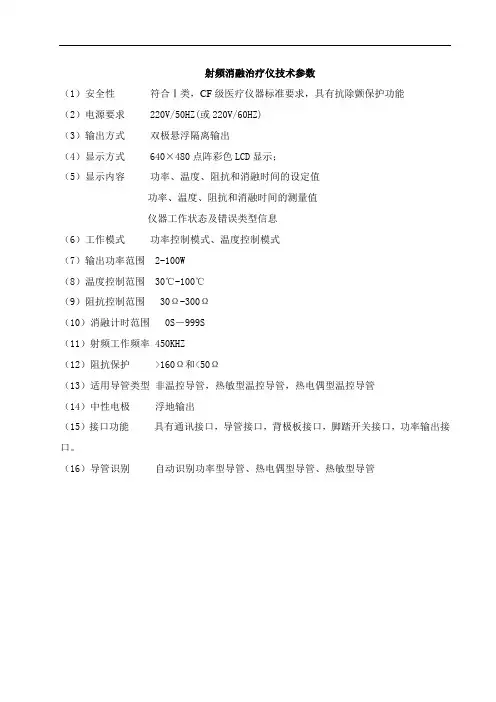

射频消融治疗仪技术参数
（1）安全性符合Ⅰ类，CF级医疗仪器标准要求，具有抗除颤保护功能
（2）电源要求 220V/50HZ(或220V/60HZ)
（3）输出方式双极悬浮隔离输出
（4）显示方式 640×480点阵彩色LCD显示；
（5）显示内容功率、温度、阻抗和消融时间的设定值
功率、温度、阻抗和消融时间的测量值
仪器工作状态及错误类型信息
（6）工作模式功率控制模式、温度控制模式
（7）输出功率范围 2-100W
（8）温度控制范围 30℃-100℃
（9）阻抗控制范围 30Ω-300Ω
（10）消融计时范围 0S－999S
（11）射频工作频率 450KHZ
（12）阻抗保护 >160Ω和<50Ω
（13）适用导管类型非温控导管，热敏型温控导管，热电偶型温控导管
（14）中性电极浮地输出
（15）接口功能具有通讯接口，导管接口，背极板接口，脚踏开关接口，功率输出接口。

（16）导管识别自动识别功率型导管、热电偶型导管、热敏型导管。

超声治疗仪技术参数
1、波束类型：汇聚型
2、声工作频率：4MHz
3、具有多种焦平面距离，至少包括3.5mm、4.5mm;治疗头的焦平面距离与公布
数值的偏差应该在±15%范围内(需提供证明)
4、额定输出声功率：⅛6W,界面可调节档位(需提供证明)
5、侧壁不需要的超声辐射：≤100mW∕cm2
6、输出声功率的时间稳定性：在额定电源电压，23°C±3°C水温条件下，按随机
文件规定的运行条件，设备连续工作0.5h期间内，额定输出声功率的变化应不超过±20机
7、定时器：1一60分钟可调，在预定时间到达后停止治疗头超声输出并伴有语
音提示。

8、输出控制装置：设备具备输出控制装置，能使输出声功率减低到额定输出声
功率的±30%或更低。

9、治疗头超温：≤41o C
10、噪声：≤65dB(Λ)
11、超声输出方式：脉冲式
12、软件功能：
(1)、设备显示工作状态、输出功率以及定时时间。

(2)、软件界面调节定时时间、功率档位。

(3)、手柄按钮控制开始或停止超声输出，或由脚踏开关控制开始或停止超声输
出。

13、具有手柄自动识别功能，根据拿起的手柄种类自动切换治疗界面并伴有语
音提示。

14、点式手柄具有滑动传感器监测功能，手柄停止运动立即停止输出超声能量。

15、设备具有联网功能，联网状态下可实现软件远程升级。

承担网络开通相关费用及信息安全责任。

16、耗材需单独报价，并通过医院耗材委员会审核。

17,设备质保三年以上。

激光超声可视化系统规格参数1系统简介激光超声场检测仪是利用高能激光脉冲在介质中产生超声波并用压电式超声波传感器来检测超声回波（直达波或散射波），其检测仪主要包括三部分：脉冲功率激光器，压电式超声波传感器、激光自动扫描控制和信号采集处理装置。

脉冲功率激光器通过激发被检试样表面产生很窄的超声脉冲，而压电传感器来检测激光脉冲所产生的超声波，通过信号采集和处理系统来得到所检测试样的缺陷。

该检测在时间和空间均具有较高的分辨率，具有频带宽及检测可达性好，操作方便等优点，尤其适用于快速激光超声实验研究。

此激光超声场检测仪采用进口空冷紧凑光纤脉冲激光器和压电式超声波传感器结合实现激光超声场的可视化检测，能快速实时观察到超声波的动态传播，可直观判断超声场中是否存在由缺陷引起的异常散射，为进一步的定量检测分析评价提供可靠依据。

不仅适用于实验室复杂结构超声场及与缺陷相互作用规律的研究，也适用于现场的材料结构的超声无损检测,可实时快速得到材料无损检测的A扫图，B扫图，最大振幅图及超声传播的动画图。

该仪器系统软件基于Matlab图形界面开发，具有丰富的信号分析和图像处理能力。

系统完全开放，非常适合系统的二次开发和升级，实现用户定制化功能和界面。

2系统构成激光超声场检测仪主要由光纤脉冲激光器、振镜扫描和控制、超声波探头、超声高速A/D采集卡和便携电脑组成。

系统总体构成图5-1。

图1 系统总体构成图图2系统实物照片3系统特点和技术规格系统特点：1.超声场可视化：采用声场可逆性原理实现超声场的可视化检测，用激光扫描探头接受来观察到探头产生超声波在所检测材料结构中的实时传播。

2.复杂材料结构检测：采用激光非接触的扫描激发方式，可对弯曲、不连续和狭小等部位激发超声传播，实现超声场可视化检测。

3.实时大范围检测：采用激光振镜的高速扫描，是脉冲激发可大范围实时激发超声，实现声场检测。

技术规格：脉冲功率激光器：20w 20KHz 1064nm 100ns振镜扫描：视角±20O， 工作距离 0.1m，扫描速度：100Hz超声探头：纵波探头1 MHz;2.5MHz;5MHz各2个；表面波探头2.5MHz和5MHz 各2个。
