涡街流量计规格书

LUGB型涡街流量传感器使用说明书北京中元瑞得科技目录一、概述···············错误!未定义书签。

二、技术参数·············错误!未定义书签。

三、工作原理 (6)四、结构尺寸 (8)五、安装 (11)六、接线 (14)七、系数设定 (17)八、设置和调整 (19)一、脉冲输出型（不带液晶显示表头） (19)二、4~20mA输出型（不带液晶显示表头） (20)3、智能型（带单排液晶显示表头） (25)4、智能型 (带双排液晶显示表头内部供电锂电池) (27)五、智能型 (带双排液晶显示表头外部供电 4～mA输出) (31)九、故障排除 (33)十、定货须知 (34)一、概述LUGB涡街流量传感器是一种采纳压电晶体作为检测元件的新型应力式流量测量仪表，适用于各类气体、蒸汽、液体和水的流量计量。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、结构简单、稳固性高等优势。

传感器的型号规格代码说明见表1。

二、技术参数1、利用条件环境温度：-40 ～55℃相对湿度：5% ～90%大气压力：86 ～106kPa2、技术参数公称通径：15 ～1000mm测量介质：液体、气体、蒸汽介质温度：-40 ～+320℃连接方式：法兰卡装式，法兰式，插入式公称压力：精度品级：级，级，级重复性：≤%，%, %本体材质：1Cr18Ni9Ti负载电阻：＜750Ω供电电源：, 锂电池输出信号：脉冲, 4 ～20mA. DC, RS-485流速范围：液体～6m/s, 气体5 ～60m/s流量范围：见表2防爆品级：iaIICT 1-6本安型(与齐纳平安栅配套利用)防护品级：IP65结构型式：一般型智能型(带显示表头)-1-表1 涡街流量传感器型号规格代码说明-2-表2 LUGB涡街流量传感器流量范围图表说明:一、表2中所列流量范围的介质状态如下：液体—是密度为1000kg/m3的水气体—是工况状态下的空气蒸汽—是表压为的干饱和蒸汽-3-传感器的流量范围受介质密度和粘度的阻碍，当介质状态不同或为其它介质时，流量范围按以下方式确信：下限流量：Qminρ=Qmin·(m3/h)Qmin v= 6×104v·D (m3/h)式中：v =μ/ρ(m2/s)式中：Qminρ—依照介质密度计算得出的下限流量(m3/h)Qmin v—依照介质粘度计算得出的下限流量(m3/h)Qmin —表2 给出的下限流量(m3/h)v —运动粘度(m2/s)D —管道内径(mm)μ—动力粘度(Pa·S)ρ—工况密度（kg/m3）ρ1—密度（水：1000 空气：蒸汽：）（kg/m3）比较Qminρ和Qmin v，取其中数值较大的一个作为此工况下的该口径传感器的下限流量。

LUGB系列涡街流量计使用说明书目录一.概述工作原理---------------(3)二.技术参数-------------------(4)三.流量范围-------------------(4)四.安装结构图------------------(5)五.安装及接线------------------(6)六.流量计参数整定----------------(9)七.流量计信号检测、调整和校验方法---------(10)八.维护及故障排除----------------(10)九.订货须知-------------------(11)十.智能流量计操作说明--------------(12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。

该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,•在柱体下游便形成了交错排列的两列旋涡，即“涡街”。

理论分析和实验已证明,•旋涡分离的频率与柱侧介质流速成正比。

式中:(Ｈｚ);Ｖ──柱侧流速(ｍ/ｓ);ｄ──柱体迎流面宽度(ｍ);Ｓr──斯特劳哈尔数。

是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

概述1.1 原理及适用范围涡街流量计是目前国际上主要流量仪表产品之一，广泛应用于石油、化工、冶金、供热等部门。

对液体、气体、蒸汽的流量进行检测和计量。

在流体中设置三角柱型旋涡发生体，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图1．1所示，旋涡列在旋涡发生体下游非对称地排列。

设旋涡的发生频率为f，被测介质的平均流速为V，旋涡发生体迎流面宽度为d，表体通径为D，即可得到关系式：在旋涡发生体中装入检测探头及相应电路即构成了涡街流量传感器，LUGB—2型涡街流量传感的探头，采用特殊结构及材质，是改进型涡街流量传感器。

1．2 特点检测元件不接触流体，可靠性高，介质适应性强无可动部件，耐磨损，结构牢固、简单良好的抗震性能允许工作温度范围宽，-40℃~+350℃测量范围宽，准确度高脉冲信号输出或二线制4～20mA 电流信号输出2、基本参数3、传感器的选型:1. 传感器是由检测体与检测放大器两部分及连接杆组成，表体及其组成部件和连接杆均由1Crl8Ni9Ti 材料制成，具有防腐耐用之优点，内部旋涡发生体与表测量介质液体、气体、蒸汽(单相介质或可以认为是单相介质) 饱和蒸汽在干度≥85％时，可以认为是单相介质介质温度 -40℃~+350℃介质压力 1.6MPa 2.5MPa 4.0MPa(压力4.0MPa 以上，需特殊定做) 准确度 1.0级 1.5级量程比 1：8~1：30(参比标况下空气) 1：8~1：40(参比常温水) 流量范围 液体0.4~7.0m/s 气体4.0~60.0m/s 蒸汽5.0~70.0m/s 规 格 Φ25Φ40 Φ50Φ65Φ80 Φ100Φ125Φ150 Φ200 Φ250 Φ300 材 质 1Crl8Ni9Ti 雷诺数 正常2x104~7x106 阻力系数Cd ≤2.6允许振动加速度 LUGB 型≤0.2g 防护等级 IP65 防爆等级(ia) ⅡCT6环境条件环境温度-40~+55℃(非防爆场所) -20~+55℃(防爆场所)相对湿度 ≤85％ 大气压力 86~106kPa供电电源 非防爆型脉冲型 +12VDC 20mA 电流型+24VDC 20mA输 出 信 号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V 二线制4~20mA 信号(隔离输出) 负载≤500Ω体之间采用气体保护自熔焊接，坚固耐用。

涡街流量计规格书(一)涡街流量计作为现代传感器技术中的一种，能够在各个领域中得到广泛应用。

涡街流量计规格书是涡街流量计的重要组成部分，具体包含哪些内容？下面让我们来详细了解一下。

一、涡街流量计规格书的定义及作用涡街流量计规格书是指在涡街流量计的设计、选型及安装验收等过程中，用于规范和说明涡街流量计的各项技术指标、性能参数和结构特征的一份文件。

它不仅为涡街流量计的选型、生产和使用提供了依据，也为流量计的管理和维护提供了参考，是保证涡街流量计正常工作的依据。

二、涡街流量计规格书的主要内容1. 涡街流量计的产品说明：包括产品名称、型号、生产厂家、生产日期、准确度等；2. 涡街流量计的技术指标：包括量程、精度、反应时间、线性误差、输出信号、稳定性、重复性等；3. 涡街流量计的结构特征：包括流体介质、测量范围、最大工作压力、环境温度、安装方式等；4. 涡街流量计的选型、使用和安装：包括选型依据、使用方法、注意事项、安装方法、调试流程等；5. 涡街流量计的维护和保养：包括保养周期、保养方法、防腐性能、清洗方法等；6. 涡街流量计的实验室验证测试：推荐将涡街流量计送至实验室检测，以验证其性能指标是否符合规格书的要求。

三、涡街流量计规格书的应用范围涡街流量计规格书主要应用于以下几个方面：1. 涡街流量计的选型和设计；2. 涡街流量计的生产和生产质量控制；3. 涡街流量计的安装和验收；4. 涡街流量计的使用和维护；5. 涡街流量计的售后服务。

总之，涡街流量计规格书是保证涡街流量计正常精准工作的关键文件。

涡街流量计生产厂家、使用者均应根据规格书的内容认真选型、生产、使用和维护涡街流量计，以确保涡街流量计在不同领域中的广泛应用。

LUGB系列涡街流量计使用说明书目录一.概述工作原理---------------(3)二.技术参数-------------------(4)三.流量范围-------------------(4)四.安装结构图------------------(5)五.安装及接线------------------(6)六.流量计参数整定----------------(9)七.流量计信号检测、调整和校验方法---------(10)八.维护及故障排除----------------(10)九.订货须知-------------------(11)十.智能流量计操作说明--------------(12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。

该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,•在柱体下游便形成了交错排列的两列旋涡，即“涡街”。

理论分析和实验已证明,•旋涡分离的频率与柱侧介质流速成正比。

式中:(Ｈｚ);Ｖ──柱侧流速(ｍ/ｓ);ｄ──柱体迎流面宽度(ｍ);Ｓr──斯特劳哈尔数。

是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

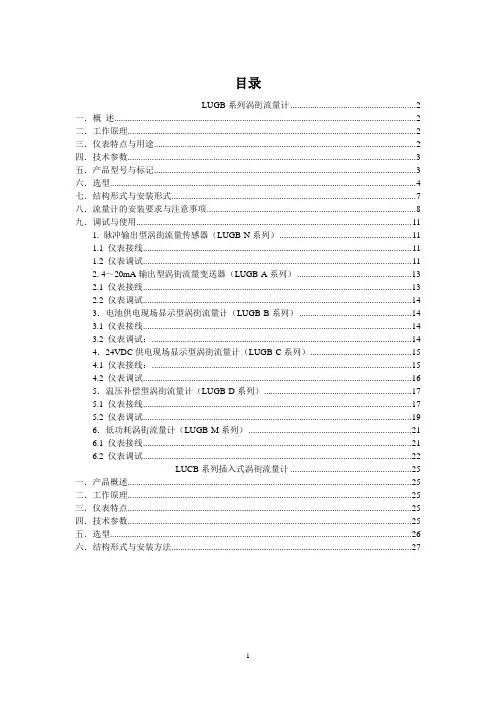

目录LUGB系列涡街流量计 (2)一．概述 (2)二．工作原理 (2)三．仪表特点与用途 (2)四．技术参数 (3)五．产品型号与标记 (3)六．选型 (4)七．结构形式与安装形式 (7)八．流量计的安装要求与注意事项 (8)九．调试与使用 (11)1. 脉冲输出型涡街流量传感器（LUGB-N系列） (11)1.1 仪表接线 (11)1.2 仪表调试 (11)2. 4～20mA输出型涡街流量变送器（LUGB-A系列） (13)2.1 仪表接线 (13)2.2 仪表调试 (14)3．电池供电现场显示型涡街流量计（LUGB-B系列） (14)3.1 仪表接线 (14)3.2 仪表调试： (14)4．24VDC供电现场显示型涡街流量计（LUGB-C系列） (15)4.1 仪表接线： (15)4.2 仪表调试 (16)5．温压补偿型涡街流量计（LUGB-D系列） (17)5.1 仪表接线 (17)5.2 仪表调试 (19)6．低功耗涡街流量计（LUGB-M系列） (21)6.1 仪表接线 (21)6.2 仪表调试 (22)LUCB系列插入式涡街流量计 (25)一．产品概述 (25)二．工作原理 (25)三．仪表特点 (25)四．技术参数 (25)五．选型 (26)六．结构形式与安装方法 (27)LUGB系列涡街流量计一．概述LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。

产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。

每种型式都有整体、分体结构，以适应不同的安装环境。

二．工作原理涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。

本公司对本选型资料保留进一步修改的权利，如有改动恕不通知用户，不便之处，敬请谅解。

一、产品简介 ............................................................2二、特点 ................................................................2三、技术参数 ............................................................2四、测量原理 ............................................................2五、结构图及各种结构尺寸图 ..............................................4六、流量计的正确安装 ....................................................6七、电气接线 ............................................................9八、电流输出负载特性曲线 ................................................ 0九、流量计的显示及设置 .................................................. 0十、拆卸和重新装配 ...................................................... 3十一、维护及故障排除 .................................................... 3十二、流量测量范围表 .................................................... 4十三、选型表 ............................................................ 6十四、订货工况咨询表 .................................................... 7附录一、常用气体密度表................................................... 8附录二、饱和蒸汽密度表................................................... 9附录三、公称直径、外径、壁厚尺寸参考表.. (20)目 录HART总线协议功能● 可同屏显示温度、压力、瞬时流量百分比、瞬时流量值及累积流量，电池供电的可显示电池电量式中：f——柱体侧旋涡分离的频率（Hz） V——柱体流速（m/s） d——柱体迎流面宽度（m）；Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数， Sr：0.17～0.18V/V=1-1.25d/D 故：f=SrV d=Sr=V(1-1.25d/D)dV 1f(1-1.25d/D)d 图 管道内的涡街此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值，因此，流经管内的平均流速V与柱体流速V有固定的比值：由于上式中，d和D都是已知的结构尺寸，而Sr是常数，因此测得旋涡分离频率f，便测得了管内平均流速，从而测得流量Q：Q=3600f• （m 3/h）式中：f——变送器流通本体的流通面积（m2） ——变送器流通本体的平均流速（m/s） 旋涡交错分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用，使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。

JS-300-0200-13 产品特性适用多种测量介质：液体、气体和蒸汽基于双探头抗振算法，可提供更优的抗振性能基于数字信号频谱分析技术，可提供更宽的测量范围和更优的测量精度智能的自诊断功能，可提示现场应用出错信息可选内置的温度、压力补偿型质量流量，节省现场安装成本简洁明了的显示界面，可显示流量、温度、压力等参数简单而人性化的参数设置，常用的功能设置均组合在一起以方便使用低功耗设计，可实现温、压补偿型两线制HART@4~20mA支持RS485-Modbus RTU和HART通讯注1：所述精度为流量计满足标准工作条件的测量精度。

产品性能描述222：所述精度为流量计满足标准工作条件的测量精度。

注□输出信号脉冲信号,高电平≥ 5V 低电平<1V，占空比为50% 4~20mA(HART@4~20mA)ModBus-RTU RS485□压力范围仪表可承受的最大压力有1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa 。

□供电电源普通型HART 转换器200600电源电压（V ）负载电阻（Ω）温、压补偿型HART 转换器200600电源电压（V ）负载电阻（Ω））的振动实验；2）液体数据来自介质为水在常温常压（T=25℃，P=101.325Kpa）的振动实验。

产品规格描述流量计口径的选择流量计的口径选择取决于所需的最大体积流量Qvmax 。

为了充分利用流量范围，Qvmax 值不得小于所选口径的流量计的最大流量（RangMax ）的一半，但在需要的情况下可以是0.15倍的RangMax 。

线性流量范围的起始点是与雷诺数有关的。

若所需流量为标准流量或者质量流量，则必须首先将它的值转换为工作条件下相应的实际体积流量，然后从流量计范围表选择最为合适的流量计口径。

以下为进行口径选择时常用的计算公式。

1、 将标况密度（n ρ）转换成实际工况密度（ρ）101.3+P 273=n 101.3273+Tρρ⨯⨯2、将流量转换成实际体积流量（Qv ） 2.1 起始量为标况流量（Qn ）101.3273101.3273n TQv QnQn P ρρ+==⨯+ 2.2 起始量为质量流量（Qm ）QmQv=ρ3 运动粘度和动力粘度转换v=ηρ其中：ρ为工况密度3[/]kg m ，n ρ为标况密度3[/]kg m ，P 为工作条件下的压力[]Kpa ，T 为工作条件下的温度[]℃，Q v 为工作条件下的体积流量3[/]m h ，Q n 为标准条件下的体积流量3[/]m h ，Qm 为质量流量[/]kg h ，η为动力粘度[]Pas ，v 为运动粘度2[/]m s 。

敬告用户：请您在安装使用本流量计之前，认真仔细地阅读本使用说明书，它将提醒您如何去做，能使您减少许多不必要的麻烦，节省您许多宝贵的时间。

谢谢合作！目录1、概述……………………………………………2、主要技术特性…………………………………3、规格型号………………………………………4、结构形式及安装尺寸…………………………5、选型……………………………………………6、安装……………………………………………7、接线与使用……………………………………8、维护……………………………………………9、订货须知………………………………………10、售后服务……………………………………附：涡街流量传感器订货咨询表………………一、概述LUGB型应力式涡街流量传感器有普通型、高温型和就地显示型三种。

LUGB型应力式涡街流量传感器是根据卡门涡街原理，利用应力检测方式，以压电晶体作为敏感元件，并使检测部件与旋涡发生体分离的一种新型流体振荡型流量传感器。

该传感器具有无运动零部件、测量范围度大、介质适用性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。

可广泛地应用于石油化工、冶金机械、供热供电、医药科研等各行业的各种气体、液体、蒸汽等单相流体的工艺计量和节能管理。

涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振动型流量仪表，基本原理是当流体遇到非流线体时，在非流线体两侧会交替产生旋涡。

1、基本原理见图一图一 St与Re的关系旋涡的分离频率，在一定的柱形下与流速成线性比例关系，基本函数关系如下：式中f：旋涡分离频率，H ZSt：斯特劳哈尔数，不同的柱形St不同，在一定柱形下，在一定流量内St基本不变，无量纲V：流体在管道中平均流速，m/sD：管道直径，md：旋涡发生体迎流面宽度，m由上式可见，通过测量旋涡的分离频率，便可知流体的流速和瞬时量，斯特劳哈尔数St是通过试验确定的无量纲的常数，一段时间内输出的频率脉冲数与流体的体积之比称为仪表系数，基本公式演变如下：式中Q：一段时间内体积量，m3S：管道的截面积，m2T：一段时间单位，秒一段时间内旋涡产生的数量N = f · T仪表系数K值由式K=N/Q得出,单位: n/ m3LUGB系列涡街传感器采用高性能的压电晶体检测旋涡分离的频率。

一. 主要技术指标传感器的选型3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。

2．认真核对被测介质的使用流量范围，特别是最小流量值以最终确定使用仪表的口径及配管参数。

3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。

3.2．涡街流量仪表选型表（符合JB/T9249-1999标准）1．传感器选型表LUGB/E系列涡街流量仪表选型表3.3.为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：⑴．流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量范围。

⑵．流量计应使用在介质工作压力和温度范围的技术参数内。

不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。

⑶．在爆炸危险场所，应选用防爆型流量计。

⑷．涡街流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量范围只要确定实际可用的下限流量即可。

计算出下限流量后，查流量范围表即可确定相应口径。

3.4.流量范围的选择流量计算类别 计算公式测量范围 符号说明由工况密度决定的下限流量Q ρQ ρ=Q 工· ρ。

/ρ工见下表Q 工：工况密度下的体积流量（m 3/h ）Q ρ：空气参比密度下的体积流量（m 3/h ）ρ工：被测介质的工况密度（Kg/ m 3）ρo：空气参比密度，=1.205 Kg/ m3Q ：工况运动粘度的体积流量（m 3/h ） Q 0 ：参比介质粘度下的流量（m 3/h ）：被测介质工况运动粘度（m 3/s ） 0 ：参比介质的运动粘度（1×10-6m 2/s ）m ：动力粘度（厘泊）P 工：工况介质压力=表压+大气压（Mpa ）T 工：工况下介质温度273.15+ T工Q N ：标况下的体积流量（N m 3/h ）G ：质量流量（Kg/ h ） D ：管道直径(m) Re ：雷诺数V ：流体平均速度(m/s)由工况运动粘度决定的下限流量QvQ =Q 0· / 0=m/ρ 见下表气体标况量换算称工况流量Q工= · · QN见下表工况质量流量的计算Q N =见下表 满足雷诺数范围 要求下限流量QreD=2×104≤Re ≤7×106按流速计算 正常流量范围V=液体：0.37~7.0m/s 气体、蒸汽：4.0~60.0m/s3.5.过热、饱和蒸汽流量范围选择（t/m ³）计算公式Q=1.5·Q 空气·ρ·10-3· ρO /ρρ：蒸汽密度ρO ：空气参比密度1.205kg/m ³计算举例：计算DN200口径过热蒸汽1.8Mpa 、温度300℃时的流量范围（1）表中查出DN200流量范围，560~6000m ³/h 。

涡街流量计使用说明书目录智能涡街流量计概述一、工作原理 (1)二、主要参数及技术指标 (2)三、结构图 (4)四、配套安装 (5)五、电气接线及显示屏显示内容 (8)六、流量计的显示及设置 (9)七、拆卸和重新装配 (11)八、维护及故障排除 (12)九、订货须知 (12)附录一、饱和蒸汽密度表 (13)附录二、过热蒸汽密度表 (13)附录三、常用气体密度表……………………………………………14 涡街流量计使用说明书附录二、常用气体密度表气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3)气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3) 干空气氮氢氧氯氨一氧化碳二氧化碳1.29281.25060.089881.42893.2140.7711.25041.9771.2051.1650.0841.3313.000.7191.1651.842乙炔甲烷乙烷丙烷乙稀丙稀天然气煤气1.17170.71671.35672.0051.26041.914根据组份确定根据组份确定1.0910.6681.2631.8671.1741.784根据组份确定根据组份确定- 17 -智能涡街流量计概述一、用途与特点：智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。

压电晶体作为检测元件的新型应力检测式智能涡街流量计。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485通讯输出、便于和计算机联用等优点。

由于流量计采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点，分别为有源、无源二种，无源式不需外供电内置3.6V电池,电池使用寿命三年以上。

现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。
