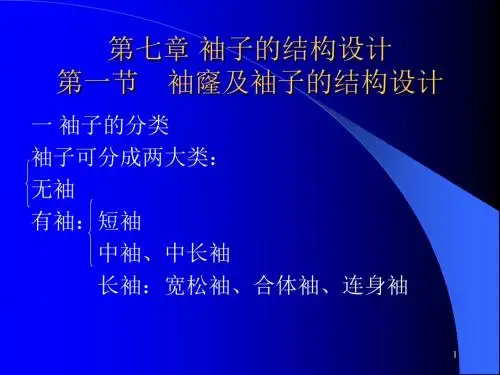

第七章 袖子的结构设计 第一节 袖窿及袖子的结构设计
一 袖子的分类 袖子可分成两大类： 无袖 有袖：短袖
中袖、中长袖 长袖：宽松袖、合体袖、连身袖
1
二 袖窿的设计原理
袖窿的形状设计来源于人体腋窝的 截面形状。腋窝呈蛋形。要把人体腋窝 的立体形状转化为平面袖窿，一种方法 是确定前胸宽和后背宽，文化式原型的 前胸宽计算公式为B/8＋7.4cm，后背宽 为B/8+6.2cm，窿门宽为B/4-7.6cm；另一 种方法是确定前后冲肩量。
28
第五节 合体袖
一 一片合体袖（袖口尺寸＝25cm）
１袖中线向前移２cm； ２前袖口＝袖口/２－１； ３后袖口＝袖口/２＋１； ４画出肘省，省量是前后
袖弧线差量。
29
30
一片合体袖
31
二 两片合体袖
在从平面到立 体的造型原理上， 断缝比收省更能达 到理想造型效果。 因此，通过肘省转 移而得到的两片袖 结构比一片袖造型 更加丰满美观。
前借量大，后借量小，这是因为袖子的前 部尽可能使结构线隐蔽，以取得前片较为完 整的效果。
35
第六节 连身袖
连身袖是指衣身的某些部分和袖子连成一 个整体的袖子。在连身袖中，首先袖山高仍是 连身袖结构的制约因素，这一点和以前讲的袖 山高制约袖型的原理是吻合的。其次，袖中线 与肩点的角度影响着袖与衣身的贴体程度，同 时它和袖山高互为制约，对连身袖的宽松与贴 身度的选择起指导性的作用。
2
3
1 袖窿门宽度的设计。合体型服装袖窿宽，宽 松型服装袖窿窄。
２袖窿深的设计。袖窿深的设计，要依据服装 款式品种及风格而确定。原型的袖窿深为 B/l2+13.7cm ，为合体型服装的袖窿深，紧 身服装的袖窿深可在此基础上抬高0~1cm， 较宽松服装可加深1~3cm，宽松服装可加深 3cm以上。

服装结构设计与制衣工艺
基本原理
第一章 服装造型概论
一．服装结构设计的含义： 二．服装结构设计的方法： 三．服装的造型： 四．服装的分类： 五．服装制作的工艺过程：
一.结构设计的含义
服装结构设计的任务就是要把纸上表现的新款服装—— 服装设计效果图量化、物化，将一款服装的各个衣片及其内 部种种关系用图解表示出来。
返回
正式礼服的分类
日、晨装
女性正式礼服、准礼服
男性正式礼服、准礼服
晚装
女性正式礼服、准礼服
男性正式礼服、准礼服
大衣
外套上衣
衬衫
裙型
裤型
五.服装制作的工艺过程
度身定做
确定款式面料—测量体型、制作原型—平面作图、立体裁剪—裁剪、 白坯布、实际面料—假缝—试装补正—正式缝合—过称假缝—穿着 检验
服装从业人员应该掌握广泛的知识和技能，具有独到的 见解和审美，还应具备丰富的想象力和思维能力。
服装应当反应出明确的时代性。 熟练掌握人体的体形特征及尺寸 掌握各种面料的特性。
• 返回
四.服装的分类
品种与分类 根据穿着用途分类 正式礼服的分类
返回
按品种分类
小饰物类
衣类
辅料类、装饰类
梭织制品： 衬衣、裙子、 裤子、连衣裙、 外套、大衣等
针织制品： 毛线衣、T恤衫、 泳装、形体服等
装饰内衣： 衬裙、长衬衣、
贴身背心等
紧身胸衣： 胸罩、束身衣、
紧身衣裤等
返回
按穿着用途分类
职业装：军服、学生装、业务服装等 休闲装：旅行装、海滨服、钓鱼服等 运动装：网球服、滑雪服、游泳衣等 家居服：睡衣、家庭便装等 礼仪、社交服：礼仪服、社交服等 防雨服：雨衣 孕妇服、特殊防护服、特殊环境服、舞台服等

3.按袖的片数分：一片袖、两片袖、三片袖
4.按袖的造型分：喇叭袖、灯笼袖、泡泡袖、花瓣 袖、蝙蝠袖
第一节 袖子的结构种类与袖基型
第一节 袖子的结构种类与袖基型
二、袖基型
规格：M AH=42 SL=52
作图步骤 1.作十字线确定袖山高、袖肥 2.完成其他基础线 3.作袖山曲线 4.作袖摆曲线 5.确定袖符合点
第四节 连身袖的结构原理与设计
二、基本连身袖的结构制图
1.中性插肩袖
插肩袖成型后呈现中间状态，既不十分贴体也不十分宽松，选择基本 袖山高，袖中线平分肩端点直角，袖笼深点位于1/2胸凸量。
第四节 连身袖的结构原理与设计
第四节 连身袖的结构原理与设计
2.中性插肩袖结构制图
第四节 连身袖的结构原理与设计
第三节 圆装袖的结构原理与设计
一、合体一片袖的结构设计
合体一片袖
第三节 圆装袖的结构原理与设计
通过合体一片袖的肘省转移和袖内缝线转化为断线的结构处理，而得到的两片 袖结构造型更加丰满美观。
第三节 圆装袖的结构原理与设计
二、合体两片袖 1.原型法两片袖结构制图
第三节 圆装袖的结构原理与设计
1.比例法两片袖画结构制图
第四节 连身袖的结构原理与设计
4.蝙蝠袖的结构设计
第四节 连身袖的结构原理与设计
蝙蝠袖的结构制图
第四节 连身袖的结构原理与设计
与衣身无分割线的蝙蝠袖
第四节 连身袖的结构原理与设计
5.拼角型（合体性）连袖 袖裆（拼角）实际上就是
袖肥：圆袖的两端袖山底点之间的距离被称为袖肥，又叫袖壮。
第二节 袖子的结构分析
2.袖山高、袖肥、袖子贴体程度、袖窿形状的关系 （1）袖山幅度（袖山高）与袖肥

• 1、插 1、插肩袖
五、绱袖线变化袖的设计与纸样构成原理
• 1、插肩袖
五、绱袖线变化袖的设计与纸样构成原理
• 1、插肩袖
五、绱袖线变化袖的设计与纸样构成原理
• 1、插肩袖
项目
绱袖角度小 绱袖角度中 绱袖角度大
后肩点追加量
0.7
0.5
0.3
袖中线倾斜的起始点对应尺寸
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
三、袖原型结构分析
2、影响袖子形态的基本因素 （1）袖山高 （2）袖肥 （3）吃缝量 （4）手臂的前摆趋势 （5）袖窿变化对袖纸样的影响
三、袖原型结构分析
2、影响袖子形态的基本因素 （1）袖山高 衣片的袖窿深、肩部的绱袖位置、绱袖角度均可影响袖山高。
衣片与袖片的腋下尺寸调节
三、袖原型结构分析
2、影响袖子形态的基本因素 （1）袖山高 衣片的袖窿深、肩部的绱袖位置、绱袖角度均可影响袖山高。
肩部绱袖位置不同引起的袖山高变化
三、袖原型结构分析
2、影响袖子形态的基本因素 （1）袖山高 衣片的袖窿深、肩部的绱袖位置、绱袖角度均可影响袖山高。
肩部绱袖位置不同引起的纸样变化
三、袖原型结构分析
2、影响袖子形态的基本因素 （1）袖山高 衣片的袖窿深、肩部的绱袖位置、绱袖角度均可影响袖山高。
绱袖角度
• 1、直筒袖、合体袖
合体袖的纸样
四、普通装袖的设计与纸样构成的基本原理

胸省转肩省
4）胸省转领口省 ①取原型领口弧线上任意一点连线至 BP 点，并剪开。 ②前衣片 BP 点下部折叠，将腰围线底边对齐。 ③修正领口弧线处剪开的省道长度，一般领口省省尖点距 BP 点 6 cm 左右。
胸省转领口省
5）胸省转前中心省 ①取原型前中心线上任意一点连线至 BP 点（一般取胸围线对应在中心线 上的点），并剪开。 ②前衣片 BP 点下部折叠，将腰围线底边对齐。 ③修正前中心线剪开的省道长度，一般前中心省省尖点距 BP 点 1 cm。
基础款女衬衫制图规格表
单位：cm
基础款女衬衫基础框架图
基础款女衬衫袖子结构图
基础款女衬衫领子框架与结构图
基础款女衬衫袖衩门、里襟结构图
裁片放缝
基础款女衬衫裁片放缝图
制图要点说明 前后衣片的颈肩点需要沿肩斜线，根据服装的穿着情况适当下移，再依 据不同款式、不同季节来进行调节。 胸高点的位置以 160/84A 的女性为基础进行设置，通常颈肩点（NP）至 胸高点（BP）的距离为 24 ～ 25 cm，两端胸高点距（乳距）为 16 ～ 18 cm （BP 点距前中心线 8 ～ 9 cm），如图所示。 前衣片的搭门宽度要根据纽扣的直径来确定，衬衫一般搭门宽 1.5 ～ 2 cm。
圆领长袖女衬衫前衣片 塔克缝展开制图过程
圆领长袖女衬衫 塔克缝面料裁剪操作
花边立领长袖女衬衫
花边立领长袖女衬衫制图规格尺寸表
单位：cm
花边立领长袖女衬衫衣身结构图
花边立领长袖女衬衫袖子结构图
花边立领长袖女衬衫领子结构图
飘带领长袖女衬衫
飘带领长袖女衬衫制图规格尺寸表
单位：cm
飘带领长袖女衬衫衣身结构图
胸高点位置
前后袖窿弧线绘制要点

直身型插肩袖的结构制图
制图步骤
内容借鉴！
20
直身型插肩袖的结构制图
内容借鉴！
21
弯身型插肩袖的结构制图
制图步骤
内容借鉴！
22
弯身型插肩袖的结构制图
内容借鉴！
23
插肩袖的结构原理
内容借鉴！
24
其他袖型的制图(不同装袖线)
内容借鉴！
25
男装插肩袖夹克
内容借鉴！
26
内容借鉴！
9
款式三
内容借鉴！
10
马甲放缝
内容借鉴！
11
插肩袖
内容借鉴！
12
装袖线的变化
内容借鉴！
13
装袖线的变化
内容借鉴！
14
插肩袖的构成原理
内容借鉴！
15
插肩袖的构成原理
内容借鉴！ຫໍສະໝຸດ 16插肩袖原型的着装状态内容借鉴！
17
插肩袖的着装状态
内容借鉴！
18
分割袖的结构种类
内容借鉴！
19

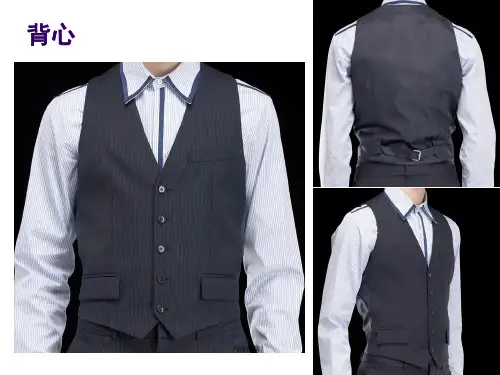

背心
内容借鉴！
1
内容借鉴！
2
内容借鉴！
3
内容借鉴！
4
内容借鉴！
5
内容借鉴！
6
内容借鉴！
7
款式一
W=B-(2.5-1.5+2*2+1*2)*2=86
内容借鉴！
8
款式二、 170/88A 衣长:3.5号/10-2.5 =57 B: B*+10=98 腰节:44 S:4B/10-2=43 N:4B/10

女装结构设计-前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

第一步：制作较合体一片直身袖。 第二步：将前片袖中线向内偏0.3~0.6cm较袖肘线于Q点，将弧线
KA、直线AB沿Koo’’’对称得到弧线KA’、直线A’B’；再将弧线aC、 直线Be沿Qoo’对称得到弧线aC’、直线C’B’’’。由图可看出B’B’’’重 叠，制作时须将其拔开。 第三步：将袖口省变小，变小量转入袖肘省，制作时将其归拢。
图1.3.5 较宽松插肩袖结构制图
图1.3.6 贴体类风格半插肩袖结构制图
图1.3.7 袖底插角分割
制图要领： ①、A与D点靠近袖窿，不应向衣身处剪开。 ②、插角①与插较②尽可能相同，以减少制作中的麻烦。
片转折点取前袖窿深下1/3处。
②、后夹角比前夹角小2度。后片转折点取后袖窿深1/2处。
③、前片分割线须有1cm左右的空隙，以使前片平整。
④、后片分割线可有一定的重合量，以画顺曲线为准。
⑤、袖长取SL+垫肩；袖肘线取0.15H+9+垫肩。
2、实例分析
★、※①、较宽松风格插肩分割袖（见图1.3.5）
②、贴体风格半插肩袖（见图1.3.6）
线KA、aC及直线AC沿Koo’镜像得弧线KA’、aC’及直线AC’； 将弧线K’A、 CD及直线AC沿Koo”镜像得弧线KA”、D’C”及直线A’C”。 ⑥、连接D’、D及距F4~5cm的省尖点构成袖口省。
图1.2.2 较合体直身袖制图方法
1、袖口收省弯身一片袖结构设计
弯身一片袖是在较合体一片直身袖基础上完成的，具体制图步骤 （见图1.2.3）：
图1.2.1 直身袖制图方法
2、较合体直身袖结构设计
较贴体袖山配伍直身袖型的制图方法（见图1.2.2），为达到袖口较为合体， 袖身须收袖口省或袖肘省。

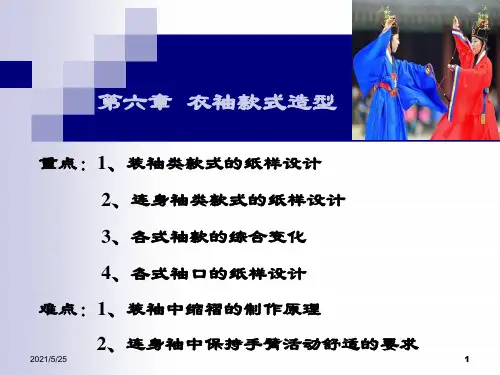

第六章 衣袖款式造型
重点：1、装袖类款式的纸样设计
2、连身袖类款式的纸样设计
3、各式袖款的综合变化
4、各式袖口的纸样设计
难点：1、装袖中缩褶的制作原理
2、连身袖中保持手臂活动舒适的要求
2021/5/25
1
衣袖分类形式
1、长度 无袖、短袖、中袖、长袖 2、与衣身连接方式 装袖（绱袖）、连身袖 3、袖片数量 一片、两片、多片 4、合体程度 宽松袖、合体袖、一般袖
连肩袖
插肩袖
连身袖
2021/5/25
26
1、连肩袖
此款式是一种宽育克与衣袖相连的连肩袖。为了不影响服 装的合体性，需将衣袖增加的部分，在对应的衣片上减去。此 款式由于与袖相连的肩育克较宽，需分开袖中线和肩线。当将 衣袖按袖中线分开放在对应的袖山位时，由于原衣袖袖山有缩 褶量，一种处理方法可直接去掉容缩量1.5cm；另一种是不去 掉缩量，而将肩点提高2cm与袖山对齐，再用线条修顺。
9
1、紧袖口花瓣袖
此款式是一种以花瓣形作装饰的贴体短袖，前后袖片相互 交叠，一般不用拼缝。其制作步骤如下：
①首先画一个紧袖口短袖片。 ②按款式要求画出前后两片花瓣形衣袖，袖口呈弧形，前后袖片相 互交叠。 ③复制出前后袖片，可将前后袖片相连，使制成的袖底处没有断缝。 ④标示出与袖窿缝合的对位号和经向号。
剪开，沿着引导线张开。张开量根据缩褶份量而定，一般使原袖 山线长度增加0．5～1倍即可。
⑤由于灯笼袖外形膨大的需要，在袖山和袖口部位需加高， 加高量一般与袖中间处张开的宽度相同。
⑥在加高袖山线和袖口线处，画新袖山线和袖口线。
2021/5/25
14
2021/5/25
15
6、袖口宽松的灯笼袖

•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可Biblioteka 造就法律，也可以废除 法律。 ——塞·约翰逊
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
女装结构设计---衣袖结构设计
•
