PBG1-63-10矿⽤隔爆型⾼压真空配电装置PLC快开门使⽤说明书矿⽤隔爆型⾼压真空配电装置使⽤前请认真阅读使⽤说明书！警⽰1、安装安装、、使⽤前应仔细阅读本说明书使⽤前应仔细阅读本说明书。
2、维修时不得随意减⼩各部位的防爆间隙及防爆接维修时不得随意减⼩各部位的防爆间隙及防爆接合合⾯。
3、维修时不得缩⼩各电器元件之间的电⽓间隙及对地距离维修时不得缩⼩各电器元件之间的电⽓间隙及对地距离，，特别是⾼压电器元件的电⽓间隙及对地距离特别是⾼压电器元件的电⽓间隙及对地距离。
4、维修时⾸先要看清楚防爆开关各部位的警⽰标志维修时⾸先要看清楚防爆开关各部位的警⽰标志。
5、严禁带电开盖严禁带电开盖！！严禁损坏隔爆⾯严禁损坏隔爆⾯！！6、永磁机构应永磁机构应：：严禁带电开盖严禁带电开盖，，断电5分钟后⽅可开盖分钟后⽅可开盖。
⽬录1 1 概述概述................................................................................................................................................... - 1 - 1.1 ⽤途 ......................................................................................................................................... - 1 - 1.2 特点 ......................................................................................................................................... - 1 - 1.3 执⾏标准 ........................................................................................................................ - 1 - 2 使⽤条件 ................................................................................................................................. - 1 - 3 产品类别产品类别、、结构型式及防护等级 ................................................................................................... - 2 -3.1 防爆型式 ..................................................................................................................... - 2 - 3.2 防爆标志 ..................................................................................................................... - 2 - 3.3 防护等级................................................................................................................................ - 2 - 3.4 型号含义 .......................................................................................................................... - 2 - 3.5 结构特征................................................................................................................................ - 2 - 4 技术参数和性能 ............................................................................................................................... - 3 -4.1真空断路器电⽓参数 ............................................................................................................... - 3 - 4.2 断路器机械特性 ....................................................................................................... …………- 4 - 4.3绝缘性能.................................................................................................................................. - 4 - 4.4过载保护 .................................................................................................................................. - 4 - 4.5综合保护器基本功能及参数.................................................................................................... - 4 - 5 ⼯作原理 ............................................................................................................................................. - 5 -5.1⼯作原理⽅框图 ....................................................................................................................... - 5 - 5.2供电 .......................................................................................................................................... - 5 - 5.3闭锁及联锁............................................................................................................................... - 6 - 5.4过电压保护 ............................................................................................................................... - 6 - 5.5综合保护器............................................................................................................................... - 6 - 5.6 断路器原理 .............................................................................................................................. - 6 - 5.7安全防护.................................................................................................................................. - 8 - 6 安装及操作 ....................................................................................................................................... - 9 -6.1 安装前检查 .............................................................................................................................. - 9 - 6.2配电装置（A 型）安装 ............................................................................................................. - 9 - 6.3 移变配电装置（B 型）安装 .................................................................................................... - 9 - 6.4操作程序 ................................................................................................................................ - 10 - 7 7 使⽤维护及故障处理使⽤维护及故障处理 ...................................................................................................................... - 15 -7.1使⽤ .......................................................................................................................................... - 15 - 7.2维护.......................................................................................................................................... - 16 - 7.3故障处理 .................................................................................................................................. - 16 - 8 8 产品包装及备品备件产品包装及备品备件 .................................................................................................................... - 16 -8.1.装箱单 ...................................................................................................................................... - 16 - 8.2产品合格证............................................................................................................................... - 16 - 8.3说明书 ...................................................................................................................................... - 16 - 8.4检验报告.................................................................................................................................. - 16 - 8.5保修卡 ...................................................................................................................................... - 16 - 8.6随机备件：............................................................................................................................... - 16 - 附录1：PBG1-630/10矿⽤隔爆型⾼压真空配电装置(PLC)电⽓原理图.....................................-17- 附录2：PBG1-630/10矿⽤隔爆型⾼压真空配电装置(PLC)电⽓接线图.....................................-18- 附录3：PBG1-10永磁式断路器原理接线图......................................................................-19- 附录4：PBG1-10机械式断路器原理接线图(20)1 概述1PBG1-630/10矿⽤隔爆型⾼压真空配电装置(以下简称“配电装置”)，适⽤于具有甲烷、煤尘爆炸性⽓体混合物的煤矿井下。

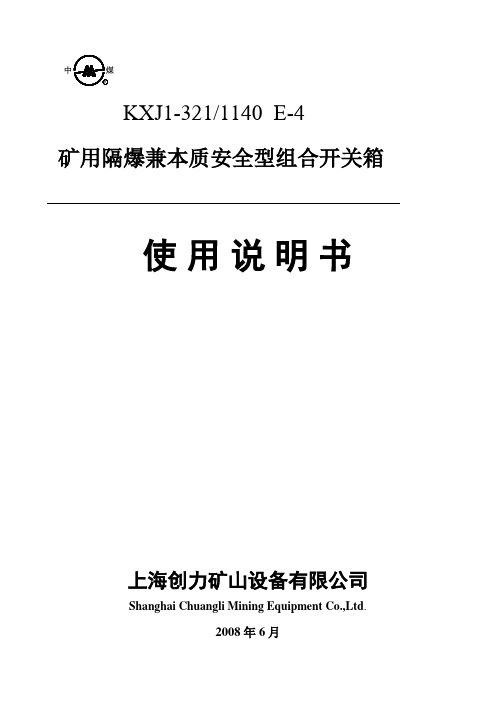

KXJ1-321/1140 E-4矿用隔爆兼本质安全型组合开关箱使用说明书上海创力矿山设备有限公司Shanghai Chuangli Mining Equipment Co.,Ltd.2008年6月1．概述1.1 产品特点：KXJ4-321/1140E-4矿用隔爆兼本质安全型开关箱（以下简称开关箱）、CX4-4/12矿用本质安全型操作箱（以下简称操作箱）、BAL1-36/127/150矿用隔爆型电铃、BZA1-10/24-1ZS矿用隔爆型压扣控制按钮、DGY35/24B隔爆照明灯、YBUD-220-（4/8）掘进机用隔爆型三相异步电动机（截割电机）、DYB-90A泵站用隔爆型三相异步电动机（油泵电机）、BYD11-160-8050隔爆型电滚筒（二运电机）、GJC4低浓度甲烷传感器组成S220A型掘进机电气系统。
是整机的主要组成部分，与液压系统配合操作可实现整机的各种生产作业。
KXJ4-321/1140E-4矿用隔爆兼本质安全型开关箱是S220A掘进机电气系统的核心。
控制系统将控制和保护功能模块化（主控制器）、有故障记忆功能、有应急遥控功能（遥控器）、操作箱液晶屏与开关箱显示仪表同步显示、开关箱与操作箱之间的通讯采用232串口通讯技术，仅用两芯通讯电缆便可实现，通讯电缆采用快速插头连接方式。
整个电气系统具有设计理念新、保护功能全、显示功能强大、内部元件配置高、结构紧凑、安装方便、可靠性高等特点。
1.2主要用途及适用范围：1.2.1主要用途:本开关箱主要用于控制S220A掘进机的截割电机、油泵电机、二运电机的起动、停止，所控制电机工作电压AC1140V；对掘进机的电铃、照明灯、总急停、截割急停按钮及瓦斯断电仪提供控制信号，具有低压漏电保护功能；以可编程控制器PLC为核心，对油泵、截割、二运3个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护，同时显示各电机运行状态、工作电压、截割电机负荷和各种故障信息。
KXJ1-321/1140 E-4矿用隔爆兼本质安全型组合开关箱使用说明书上海创力矿山设备有限公司Shanghai Chuangli Mining Equipment Co.,Ltd.2008年6月1．概述1.1 产品特点：KXJ4-321/1140E-4矿用隔爆兼本质安全型开关箱（以下简称开关箱）、CX4-4/12矿用本质安全型操作箱（以下简称操作箱）、BAL1-36/127/150矿用隔爆型电铃、BZA1-10/24-1ZS矿用隔爆型压扣控制按钮、DGY35/24B隔爆照明灯、YBUD-220-（4/8）掘进机用隔爆型三相异步电动机（截割电机）、DYB-90A泵站用隔爆型三相异步电动机（油泵电机）、BYD11-160-8050隔爆型电滚筒（二运电机）、GJC4低浓度甲烷传感器组成S220A型掘进机电气系统。
是整机的主要组成部分，与液压系统配合操作可实现整机的各种生产作业。
KXJ4-321/1140E-4矿用隔爆兼本质安全型开关箱是S220A掘进机电气系统的核心。
控制系统将控制和保护功能模块化（主控制器）、有故障记忆功能、有应急遥控功能（遥控器）、操作箱液晶屏与开关箱显示仪表同步显示、开关箱与操作箱之间的通讯采用232串口通讯技术，仅用两芯通讯电缆便可实现，通讯电缆采用快速插头连接方式。
整个电气系统具有设计理念新、保护功能全、显示功能强大、内部元件配置高、结构紧凑、安装方便、可靠性高等特点。
1.2主要用途及适用范围：1.2.1主要用途:本开关箱主要用于控制S220A掘进机的截割电机、油泵电机、二运电机的起动、停止，所控制电机工作电压AC1140V；对掘进机的电铃、照明灯、总急停、截割急停按钮及瓦斯断电仪提供控制信号，具有低压漏电保护功能；以可编程控制器PLC为核心，对油泵、截割、二运3个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护，同时显示各电机运行状态、工作电压、截割电机负荷和各种故障信息。

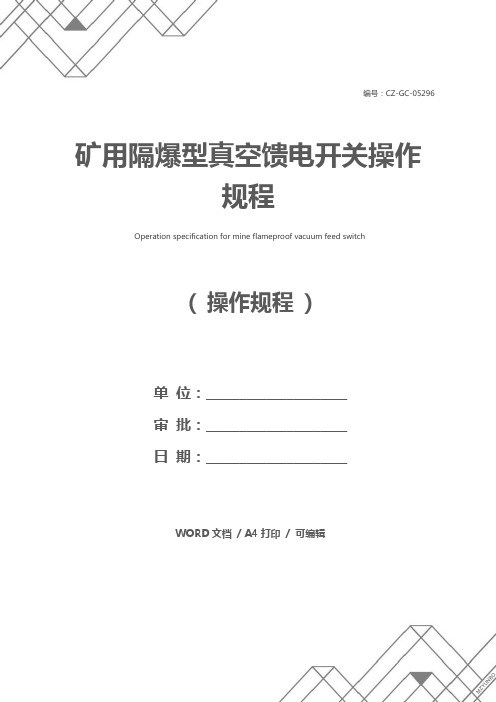

编号：CZ-GC-05296( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑矿用隔爆型真空馈电开关操作规程Operation specification for mine flameproof vacuum feed switch矿用隔爆型真空馈电开关操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。
忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。
一、对操作人员的一般规定：1.井下专职电气操作人员及专职电气检修人员必须经过安全规程、操作规程及有关专业技术培训学习，经考试合格，取得操作资格证者，方可操作电气设备。
2.井下电气设备应由专职电气检修人员或专职电气操作人员进行。
非专职电气检修操作人员不得擅自操作电气设备。
二、进入现场1.进入硐室或靠近放置电气设备周围之前，要观察硐室或放置电气设备周围有无片帮、淋皮，发现有片帮、淋皮时，用专用撬棍处理后方可进入操作现场。
2.操作人员进入现场时，必须佩戴个人防护用品。
三.开机前检查1.检查开关的型号、规格及各电气参数是否符合实际使用要求。
2.检查开关有无机械损伤等现象。
3.检查电器元件在运输过程中有无受损或松动（一次保险、保护器插头等）。
四.操作过程：1.合上隔离换向开关HK1，控制变压器BK1得电，电源及停止指示灯亮，微机监控保护器WZB-6得电，进行漏电闭锁检测。
若负载绝缘正常，其保护触点闭合，为起动作好准备。
2.启动时按下启动按钮HA，失压线圈HZ1得电，推动机械合闸机构，真空接触器动作，开关开关工作。
3.停机时按下停止按钮FA,分励线圈HZ2得电，推动机械分闸机构，真空接触器动作，分断供电线路。
欢迎使用本公司制造的矿用产品，我们将保证您使用中的安全性能！1. 概述：1.1产品特点：本开关采用新型空气式高压负荷开关，具有开断转移电流大，安全可靠，适于频繁操作，电寿命长等特点。
新型灭弧方式，保证触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。
1.2主要用途及使用范围KBG2—100/10（6）FY、KBG2—200/10（6）FY矿用隔爆型移动变电站用高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流，是代替FB—6高压负荷开关的新一代产品。
1.3使用环境及工作条件：（1）海拔高度不超过1000m；（2）环境温度+40℃~-20℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；（5）无强烈冲击、震动的地方；（6）无明显破坏绝缘的气体或蒸汽的环境中；（7）与水平面的安装倾斜度不超过15℃；（8）能防止滴水的地方。
1.4型号说明移变负荷额定电压：KV额定电流: A设计序号高压隔爆型开关1.5执行标准： GB8286-2005、GB3836-2000、Q/STC002-20091.6防爆标志： ExdI1.7防爆型式：矿用隔爆型1.8基本参数：2. 结构特征与工作原理1）结构：本开关的外形结构见图1，它由隔爆箱体2、门盖1、负荷开关3等组成。
壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体，转动分合闸手柄6实现对负荷开关的分闸操作。
（1）负荷开关：由底座、绝缘子、动、静触刀，传动机构及弹簧储能机构等组成。
合闸操作：手动合闸，通过传动机构，使弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。
分闸操作与灭弧原理：手动分闸由弹簧释放能量，使触刀先断开，然后瞬时可产生气体并进行灭弧。
在弧触刀断开瞬间，产生电弧，灭弧室壁起到冷却电弧的作用，并在电弧作用下产生气体使电弧熄灭。
QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。
起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。
1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。
2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。
3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。
二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。
表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
操作规程编号：LX-FS-A65336矿用隔爆型真空馈电开关操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑矿用隔爆型真空馈电开关操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、对操作人员的一般规定：1.井下专职电气操作人员及专职电气检修人员必须经过安全规程、操作规程及有关专业技术培训学习，经考试合格，取得操作资格证者，方可操作电气设备。
2.井下电气设备应由专职电气检修人员或专职电气操作人员进行。
非专职电气检修操作人员不得擅自操作电气设备。
二、进入现场1.进入硐室或靠近放置电气设备周围之前，要观察硐室或放置电气设备周围有无片帮、淋皮，发现有片帮、淋皮时，用专用撬棍处理后方可进入操作现场。
2.操作人员进入现场时，必须佩戴个人防护用品。
三.开机前检查1.检查开关的型号、规格及各电气参数是否符合实际使用要求。
2.检查开关有无机械损伤等现象。
3.检查电器元件在运输过程中有无受损或松动（一次保险、保护器插头等）。
一.概述：ZCY-45型全液压侧卸式装岩机为履带行走的无轨装载设备，要紧用于煤、半煤岩巷，也可用于小断面全岩巷中煤、岩及其他物料的装载。
该产品具有插入力大、机动性好、全断面作业、平安性好、一机多用等特点。
除完成装载作业外还可充当支护时的工作平台，完成工作面短距离运输、卧底、清帮等工作。
二.技术参数：续表2. 型号含义Z C Y - 45铲斗容积（立方米）100倍电液驱动型式铲斗向侧面卸载装岩机三.要紧组成部份：该设备以电机为动力，液压马达驱动履带行走、液压油缸操作铲斗的全液压侧卸式装载设备。
它由：1工作机构、2液压系统、3机架、4履带行走部份、5冷却系统、6电气系统等部份组成。
见图1。
当转斗油缸活塞杆收缩、铲斗翻转后与铲斗臂、支架间形成平行机构，现在举升，铲斗可不能前倾或后仰。
操作侧卸油缸可使铲斗向一侧倾斜，达到卸载的目的。
铲斗通过销轴与铲斗座铰接，铲斗座与铲斗臂靠销轴连接。
铲斗臂上部与机架铰接。
铲斗前部铲板为耐磨钢板，可用于装载磨蚀性很高的物料，如硬砂岩等。
通过调换铲斗与侧卸油缸销轴的位置及铲斗挡板和料口的彼此位置，即可实现左右方向侧卸的调换。
2.液压系统：液压系统由三联泵、左右行走马达、液压油缸、操纵阀、主副油箱及其附件等组成开式系统。
工作原理见图3。
图3左右行走马达各自由三联泵的两联定量齿轮泵单独供油。
系统的最高压力为16MPa。
液压油缸由三联泵中余下的一联定量齿轮泵单独供油，最高压力16MPa。
行走马达回路中，高压油经泵、换向阀、别离抵达左、右行走马达，驱动设备前进或后退。
回油经换向阀、滤油器回到油箱，左右马达泄油口直接通主油箱。
工作机构液压回路中，高压油经换向阀别离抵达转斗油缸、举升油缸和侧卸油缸，回油经换向阀、滤油器回副油箱。
主副油箱之间由软管相连，系统的压力由换向阀上的进油口一侧的平安溢流阀调剂螺钉调定，出厂时已经调定，用户一样无需再调。
工作机构多路换向阀的中位能够临时封油,即操纵手柄在中位时,油缸可临时相对固定不动。
