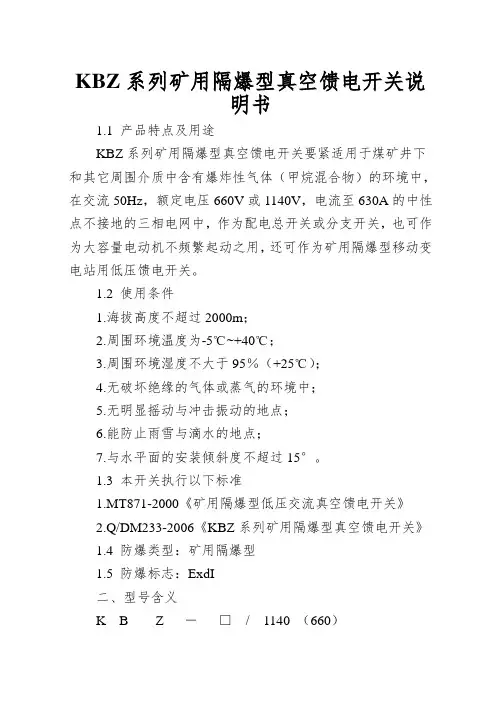

一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
KXB-8/660(380)DZ 矿用隔爆型阀门电动装置控制箱说明书1、概述KXB 矿用隔爆型阀门电动装置控制箱，是我公司针对国家Ⅰ类防爆行业设计的阀门专用控制产品，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节。
是阀门实现远控、集控和自控必不可少的驱控装置。
具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
该产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合GB/3836.1-2010《爆炸性环境 第1部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d 保护的设备”》、GB/T 5590-2008《》及MT/T 661-2011《》的规定。
该产品在电气性能设计上注重与PLC 系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠，另外该控制箱在外型设计上除强调加强隔爆性能外，同时具有防止误操作的机械及电电气联锁功能，使设备的使用更安全可靠。
在此基础上为监视设备运行情况，本产品还配备了液晶显示屏，用于各种运行状态的显示，如电源显示、开阀显示、关阀显示、过力矩显示、故障显示及阀位开度显示2、型式a) 防爆型式为矿用隔爆型，防爆标志为“ExdI Mb ”。
b) 电缆引入装置型式为压紧螺母。
3、型号表示方法4、使用环境主要技术参数4.1 使用环境：a) 环境气压：86kPa ～110kPa ； b) 环境温度：-10℃～+40℃；c) 空气平均相对湿度：不大于95％（+25℃）；d) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋水和溅水场合； e ）无强烈震动和冲击的地方；f) 无破坏金属和绝缘材料的腐蚀性气体的地方。
g) 与水平面安装不超过15 ◦4.2 技术参数a)额定工作电压：三相AC660V 或 AC380V b)额定工作频率：50Hzc)远程信号隔离：光电隔离大于2000V 浪涌电压d)模拟信号反馈：电流 DC 4mA ～20mA 负载能力＜750Ω e)全中文LCD 汉字菜单显示工作状态及操作提示 f ）故障自诊断显示故障原因 g)工作制：短时 10 分钟工作制h)安装方式：水平安装方式 4.3结构及外形4.3.1结构如（图1）所示4.3.2外形尺寸见（图2）图24.3.3电气元件安装位置如图所示、见（图3）4.4控制箱电控保护及性能参数4.4.1欠压保护：当三相交流电源电压降至额定电压的85%以下时，主控板实现保护，停止控制输出，实现对控制对象的保护。

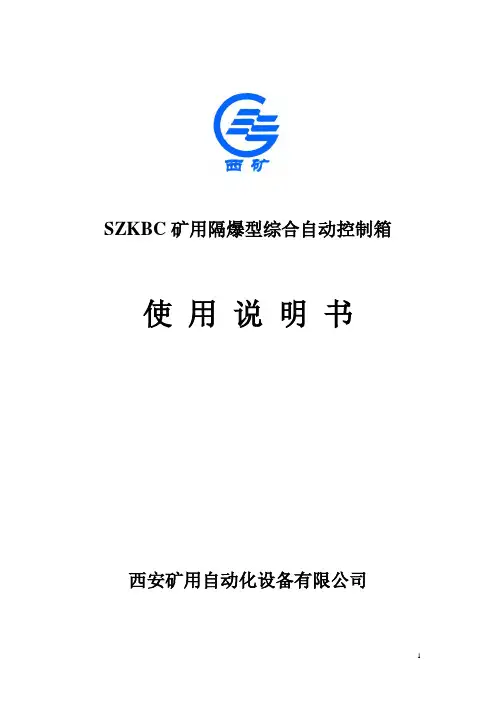

SZKBC矿用隔爆型综合自动控制箱使用说明书西安矿用自动化设备有限公司一、概述SZKBC 水泵综合自动控制箱，是我公司专为煤矿排水自动化而设计的泵房专用排水配套设备，该产品在电器性能设计上注重与 DCS 系统的衔接、能方便融合进DCS 系统。
本装置配上相应的检测控制装置能独立控制一套水泵单元，实现水泵的自动控制过程，即不与DCS 衔接也可实现水泵的自动起泵与水位控制过程，从而使综合自动控制箱在整个自动化系统中的应用更为广泛、可靠。
自动控制箱具有较为完善的系统保护功能，具有短路保护、过载保护、欠压保护、过力矩保护、断相保护，电源断电保护及相序鉴别、自动纠正等功能，并设置了行程控制、行程到位时间监控等功能，使设备的运行在可靠的保护下安全运行。
在操作上为方便操作本控制系统，系统为用户提供了多种选择功能供用户选择，系统具有远方/就地选择功能，就地联动、就地手动，以及管网选择等多种功能，使其既可方便的融进DCS 系统、又可实现现场的多种灵活操作控制，使综合控制箱的实用功能更趋完善。
产品在设计中为了方便现场值班人员的巡视，综合自动控制箱设置了多种运行显示功能，可以准确的监视设备的运行状态，该产品符合GB/3836.1-2000《爆炸性气体环境用电器设备第1部分：通用要求》；GB/3836.2-2000《爆炸性气体环境用电器设备第2部分隔爆型“d ”》及GB/3836.3《爆炸性气体环境用电器设备第三部分》的规定。
该控制箱在外型设计上除强调加强隔爆性能外、同时具有防止误操作的机械及电器联锁功能，使设备的使用安全可靠。
在此基础上为监视设备运行情况。
2. 型号命名额定功率隔爆型空气式额定电压水泵综合控制装置3.工作环境⑴环境温度：-5～+40℃⑵相对湿度：≤95％（+25℃时）⑶含有瓦斯、沼气和煤尘等爆炸性混合物环境中⑷防护等级：IP55⑸海拔高度不超过2000米⑹在无明显腐蚀的环境中⑺与水平面安装不超过15◦4.基本技术参数⑴电源电压：AC 660、380⑵控制电压：交流127V、36V、24V、18V直流：24V⑶额定功率28Kw⑷额定频率：50Hz⑸隔爆型，防爆标志ExdI，用于煤矿非采掘工作面⑹体积870mm×768 mm×663 mm⑺重量172 kg5.电控箱技术性能⑴本装置具有短路、断相、过载、过力矩、时控、电源失电保护（注：断相时模块上的LED指示灯亮）⑵具有远方/就地两种控制选择⑶信号电平（DC）：24V⑷在电机旋向确定后，可自动校正三相电源的相序，用户可随意接入电动控制箱的三相电源。

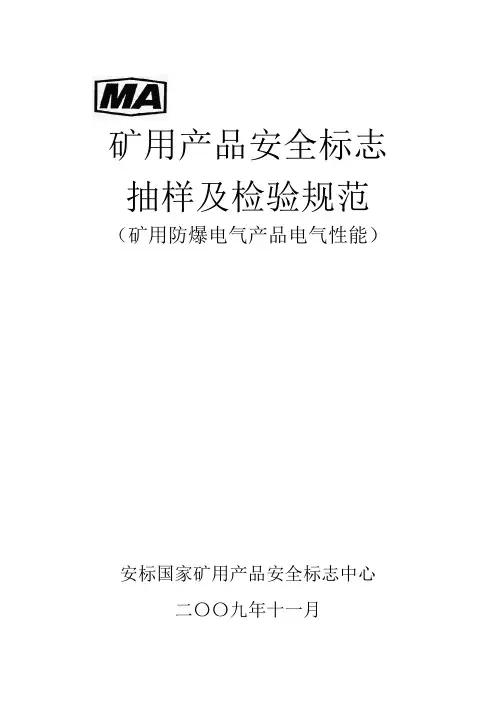

矿用产品安全标志抽样及检验规范（矿用防爆电气产品电气性能）安标国家矿用产品安全标志中心二〇〇九年十一月目录第一部分产品抽样规范 (4)煤矿用电机 (4)矿用隔爆型移动变电站（矿用隔爆型干式变压器） (7)其它电气产品 (8)第二部分矿用产品安全标志检验规范 (13)YB2系列隔爆型三相异步电动机(机座号63～355) （编号：MAJY01- 007- 09） (13)YB2系列高压隔爆型三相异步电动机（编号：MAJY01- 008- 09） (14)YBK2系列煤矿井下用隔爆型三相异步电动机（机座号100~315）（编号：MAJY01- 009- 09） (15)YBC系列采煤机用隔爆型三相异步电动机（编号：MAJY01- 010- 09） (17)YBU系列掘进机用隔爆型三相异步电动机（编号：MAJY01- 011- 09） (19)YBS系列刮板输送机用隔爆型三相异步电动机（编号：MAJY01- 012- 09） (21)YBJ系列绞车用隔爆型三相异步电动机（编号：MAJY01- 013- 09） (23)YBF2系列风机用隔爆型三相异步电动机(机座号63～355) （编号：MAJY01- 014- 09）24 泵站用隔爆型三相异步电动机（编号：MAJY01- 015- 09） (26)YBI系列装岩机用隔爆型三相异步电动机（编号：MAJY01- 016- 09） (27)矿用隔爆型双速三相异步电动机（编号：MAJY01- 017- 09） (29)煤矿用电动锚杆钻机电动机（编号：MAJY01- 018- 09） (30)YA系列增安型三相异步电动机（编号：MAJY01- 019- 09） (31)旋转牵引电机基本技术条件（隔爆型直流牵引电动机）（编号：MAJY01- 020- 09） (32)YVF2系列（IP54）变频调速专用三相异步电动机（编号：MAJY01- 021- 09） (33)矿用隔爆型移动变电站（编号：MAJY01- 022- 09） (34)矿用隔爆型干式变压器、矿用隔爆型移动变电站用干式变压器（编号：MAJY01- 023- 09） (35)矿用隔爆型移动变电站用低压馈电开关（编号：MAJY01- 024- 09） (36)矿用隔爆型移动变电站用低压保护箱（编号：MAJY01- 025- 09） (37)矿用隔爆型移动变电站用高压负荷开关（编号：MAJY01- 026- 09） (38)矿用隔爆型移动变电站用高压真空开关 (39)矿用隔爆型高压配电装置（编号：MAJY01- 027- 09） (39)矿用隔爆型低压交流真空馈电开关（编号：MAJY01- 028- 09） (40)矿用隔爆型馈电开关（编号：MAJY01- 029- 09） (42)矿用隔爆型高压真空电磁起动器（编号：MAJY01- 030- 09） (43)矿用隔爆型真空组合开关（3300V） (43)矿用防爆型低压交流（双速）真空电磁起动器（编号：MAJY01- 031- 09） (45)矿用防爆型低压组合开关 (45)矿用低压交流软起动器（编号：MAJY01- 032- 09） (47)矿用隔爆型低压无功功率终端补偿器（编号：MAJY01- 033- 09） (49)矿用隔爆型采煤机（掘进机）用电控箱（编号：MAJY01- 034- 09） (50)矿用隔爆型煤电钻变压器综合装置（编号：MAJY01- 035- 09） (51)矿用隔爆型照明信号综合保护装置（编号：MAJY01- 036- 09） (52)矿用隔爆型检漏继电器（编号：MAJY01- 037- 09） (53)煤矿用隔爆型控制按钮（编号：MAJY01- 038- 09） (54)煤矿用隔爆型低压插销（编号：MAJY01- 039- 09） (55)煤矿用隔爆型电铃（编号：MAJY01- 040- 09） (56)矿用隔爆型电度表箱（编号：MAJY01- 041- 09） (57)煤矿蓄电池式电机车用隔爆型插销连接器（编号：MAJY01- 042- 09） (58)矿用防爆电磁阀（编号：MAJY01- 043- 09） (59)煤矿用隔爆型高压电缆连接器（编号：MAJY01- 044- 09） (60)煤矿用隔爆型低压电缆接线盒（编号：MAJY01- 045- 09） (61)煤矿用隔爆型多功能灯铃信号装置（编号：MAJY01- 046- 09） (62)煤矿用隔爆型信号开关（编号：MAJY01- 047- 09） (63)煤矿用隔爆型行程开关（编号：MAJY01- 048- 09） (64)煤矿用隔爆型转换开关（编号：MAJY01- 049- 09） (65)矿用防爆型低压变频器（编号：MAJY01- 050- 09） (66)采煤机电牵引交流变频调速装置（编号：MAJY01- 051- 09） (68)煤矿用电容式发爆器（编号：MAJY01- 052- 09） (69)煤矿用带式输送机电控装置（编号：MAJY01- 053- 09） (70)煤矿用带式输送机电控系统（编号：MAJY01- 054- 09） (71)煤矿用防爆激光指向仪（编号：MAJY01- 055- 09） (72)工矿电机车主回路电阻器（编号：MAJY01- 056- 09） (73)工矿电机车用司机控制器（编号：MAJY01- 057- 09） (74)矿用隔爆型硫化机（加热板、温控箱）（编号：MAJY01- 058- 09） (75)隔爆型手持式煤电钻（编号：MAJY01- 059- 09） (76)矿用防爆电动激振器（编号：MAJY01- 060- 09） (77)牵引用直流斩波器（编号：MAJY01- 061- 09） (78)牵引电磁铁（编号：MAJY01- 062- 09） (79)煤矿井下移动式瓦斯抽放泵站（编号：MAJY01- 063- 09） (80)悬挂式永磁除铁器（编号：MAJY01- 064- 09） (81)隔爆型电磁除铁器（编号：MAJY01- 065- 09） (82)第一部分产品抽样规范一、矿用电气产品不同防爆结构产品分别进行检验。
KBZ – 630 /1140(660) 矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司2008年 7 月注意事项1安装使用前请详细阅读使用说明书！2严禁带电开盖！3 严禁损伤防爆面！4 在使用过程中，不可随意更改控制电路和电器元件的规格、型号和参数操作机构和的零部件，否则不能保证开关可靠工作。
5开关在搬运过程中，应避免强烈振动，严禁翻滚；6 在对开关隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29 mm。
7 在使用中，一台变压器后只能有一台保护器当总开关使用。
8由于本保护器上电后要进行初始化和自检工作，因此要等液晶屏上系统电压显示正常后再做试验！做选择性漏电时，电源侧和负荷侧应分别加电容0.22uf/相和0.1 uf/相。
9不要将零序电流互感器和零序电压接线方向接错。
一概述KBZ-630/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ、电压1140V、660V，额定电流630A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
安装使用前请详细阅读使用说明书！1 使用条件（1）矿井大气压（0.08～0.11）MPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃—+40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）额定工作制：长期工作制；（4）最大分断能力：1140V 12.5KA ；（5）操作方式：电动合，分闸；（6）馈电开关保护功能的特性参数；（见智能综合保护器说明书）（7）进出线口：主回路进出线喇叭口4只，可穿入φ32-φ71的橡套电缆；控制电路进出线喇叭口2只，可穿入φ14.5-φ21的橡套电缆。
