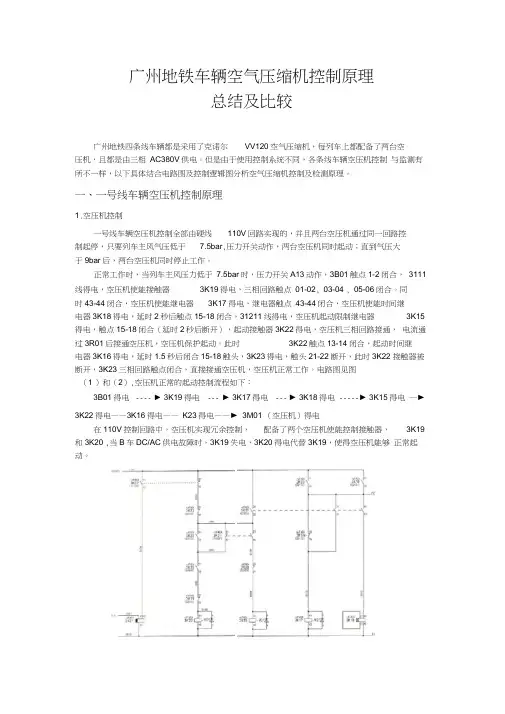

广州地铁车辆空气压缩机控制原理总结及比较广州地铁四条线车辆都是采用了克诺尔VV120空气压缩机，每列车上都配备了两台空压机，且都是由三相AC380V供电。
但是由于使用控制系统不同，各条线车辆空压机控制与监测有所不一样，以下具体结合电路图及控制逻辑图分析空气压缩机控制及检测原理。
一、一号线车辆空压机控制原理1.空压机控制一号线车辆空压机控制全部由硬线110V回路实现的，并且两台空压机通过同一回路控制起停，只要列车主风气压低于7.5bar,压力开关动作，两台空压机同时起动；直到气压大于9bar后，两台空压机同时停止工作。
正常工作时，当列车主风压力低于7.5bar时，压力开关A13动作，3B01触点1-2闭合，3111线得电，空压机使能接触器3K19得电，三相回路触点01-02, 03-04 , 05-06闭合。
同时43-44闭合，空压机使能继电器3K17得电，继电器触点43-44闭合，空压机使能时间继电器3K18得电，延时2秒后触点15-18闭合，31211线得电，空压机起动限制继电器3K15得电，触点15-18闭合（延时2秒后断开），起动接触器3K22得电，空压机三相回路接通，电流通过3R01后接通空压机，空压机保护起动。
此时3K22触点13-14闭合，起动时间继电器3K16得电，延时1.5秒后闭合15-18触头，3K23得电，触头21-22断开，此时3K22 接触器被断开，3K23三相回路触点闭合，直接接通空压机，空压机正常工作。
电路图见图（1 ）和（2）,空压机正常的起动控制流程如下：3B01得电---- ► 3K19得电 --- ► 3K17得电 --- ► 3K18得电-----► 3K15得电一►3K22得电——3K16得电——K23得电——►3M01 （空压机）得电在110V控制回路中，空压机实现冗余控制，配备了两个空压机使能控制接触器，3K19和3K20 ,当B车DC/AC供电故障时，3K19失电，3K20得电代替3K19，使得空压机能够正常起动。
一般情况下，城轨车辆采用电动车组模式，以单元进行编组，所以其风源系统也是以单元来供气，每一单元设置一套风源系统，相邻车辆的主风管通过截断塞门和软管相连，由两个以上单元组成的列车就具有两套以上风源系统。
风源系统包括：空气压缩机、主风缸、脚踏泵以及空气管路系统等。
用风设备主要包括：制动装置，空气悬挂装置、车门控制装置、以及风喇叭、雨刮器、受电弓气动设备、车钩操作气动设备等。
风源系统制造的空气压缩机为用风设备的驱动提供动力，而压缩空气的净化和干燥处理是不可或缺的，其目的是除去压缩空气中所含有的灰尘、杂质、油滴和水分等，保证制动系统及其他用风设备长时间可靠地工作。
3.1 空气压缩机城轨车辆采用的空气压缩机要求噪声低、振动小、结构紧凑、维护方便、环境实用性强的特点。
目前，城轨车辆中采用的主要有活塞式空气压缩机和螺杆式空气压缩机两种。
3.1.1 活塞式空气压缩机由固定机构、运动机构、进排气机构、中间冷却装置和润滑装置等几部分组成。

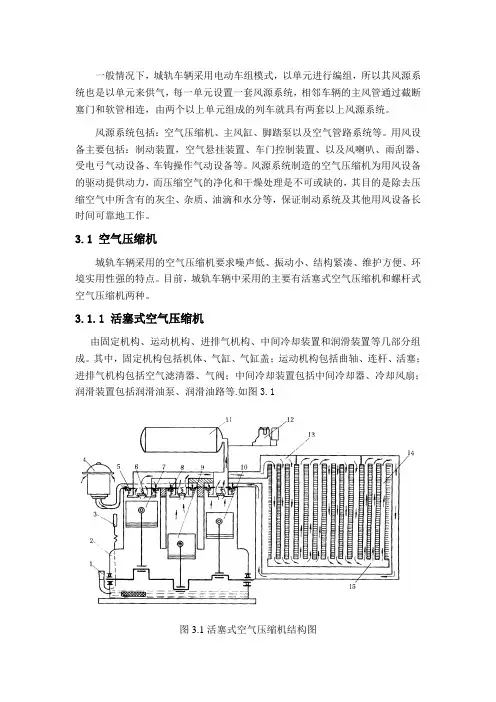

其中，固定机构包括机体、气缸、气缸盖；运动机构包括曲轴、连杆、活塞；进排气机构包括空气滤清器、气阀；中间冷却装置包括中间冷却器、冷却风扇；润滑装置包括润滑油泵、润滑油路等.如图3.1图3.1活塞式空气压缩机结构图1-润滑油泵；2-体；3-油压表；4-空气滤清器；5、8-进气阀片；6-排气阀片；7、9-低压活塞；10-高压活塞；11-主风缸；12-压力控制器；13-上集气箱；14-散热管；15-下集气它是由电机通过联轴节驱动空压机曲轴转动，曲柄连杆机构带动高、低压缸活塞同时在气缸内做上下往复运动。
由于曲柄中部的三个轴颈在轴向平面内互成120°，两个低压活塞和一个高压活塞分别相隔120°转角。
当低压活塞下行时，活塞顶面与缸盖形成真空，经空气滤清器的大气推开进气阀门，进入低压汽缸，此时排气阀在弹簧和中冷器内空气压力的作品用下关闭。
当低压活塞上行时，气缸内的空气被压缩，其压力大于排气阀片上方压力与排气弹簧的弹力之和时压缩排气阀弹簧而推开排气阀片，具有一定压力的空气排出缸外，而进气阀片在气缸内压力及其弹簧的作用下关闭。
