大学物理实验伏安特性实验报告一、实验目的1、了解电学元件伏安特性的概念和意义。
2、掌握测量电学元件伏安特性的基本方法。
3、学会使用电流表、电压表、滑线变阻器等仪器。
4、学会分析实验数据，绘制伏安特性曲线，并根据曲线得出元件的特性参数。
二、实验原理伏安特性是指电学元件两端的电压与通过它的电流之间的关系。
对于线性元件（如电阻），其伏安特性曲线是一条直线，符合欧姆定律$U ＝ IR$；对于非线性元件（如二极管），其伏安特性曲线是非线性的。
在测量伏安特性时，通常采用限流电路或分压电路来改变元件两端的电压，从而测量不同电压下通过元件的电流。
限流电路简单，但电压调节范围较小；分压电路电压调节范围大，但电路相对复杂。
三、实验仪器1、直流电源：提供稳定的直流电压。
2、电流表：测量通过元件的电流，量程根据实验需求选择。
3、电压表：测量元件两端的电压，量程根据实验需求选择。
4、滑线变阻器：用于改变电路中的电阻，从而调节元件两端的电压。
5、待测电学元件（如电阻、二极管等）。
6、开关、导线若干。
四、实验内容与步骤1、测量线性电阻的伏安特性按照电路图连接实验电路，选择限流电路。
调节滑线变阻器，使电阻两端的电压从 0 开始逐渐增加，每隔一定电压值记录对应的电流值。
重复测量多次，以减小误差。
2、测量二极管的伏安特性按照电路图连接实验电路，选择分压电路。
正向特性测量：缓慢增加二极管两端的正向电压，记录不同电压下的电流值。
反向特性测量：逐渐增加反向电压，测量并记录反向电流值。
注意反向电压不能超过二极管的反向击穿电压。
3、数据记录设计合理的数据表格，记录测量的电压和电流值。
五、实验数据处理与分析1、线性电阻以电压为横坐标，电流为纵坐标，绘制伏安特性曲线。
根据曲线计算电阻值，与标称值进行比较。
2、二极管分别绘制正向和反向伏安特性曲线。
分析正向特性曲线，找出导通电压。
观察反向特性曲线，了解反向饱和电流和反向击穿现象。
六、实验误差分析1、仪器误差电流表、电压表的精度有限，可能导致测量误差。
《基础物理实验》实验报告实验：线性和非线性电阻的伏安特性的测量姓名：学号：班级：成绩：合作者：指导教师：日期：2022 年____月____日【注意事项】（在开始实验操作前请仔细阅读以下说明）1．测量时，可调稳压电源的输出电压由0 V缓慢逐渐增加，应时刻注意电压表和电流表的读数，切勿超过规定值。
2．稳压电源输出端切勿碰线短路。
3．测量中，随时注意电流表读数，及时更换电流表量程，勿使仪表超量程。
【预习题】1. 下图分别为纯电阻、白炽灯泡、普通二极管、稳压二极管的伏安特性曲线，请根据伏安特性曲线分析各种电阻有什么特点？答：纯电阻：纯电阻的伏安特性是一条直线，电压与电流成线性关系，电阻数值恒定，为线性电阻。
白炽灯泡：白炽灯泡的伏安特性是关于原点对称的曲线，其斜率由小变大，说明其电阻值由小变到大，白炽灯泡为非线性电阻。
普通二极管：二极管加反向电压时，流过二极管的电流很小，几乎为0，说明电阻非常大，趋于断路；当二极管加正向电压时，刚开始电流变化较小，但电压大于一定值时，电流会随电压的缓慢升高而急剧增大，说明电阻急剧变小，二极管为非线性电阻。
稳压二极管：稳压二极管的正向特性与普通二极管的正向特性相似。
加反向电压时，在某范围内的电压，电流较小；一旦超出一定电压，电流就会突然增加，而稳压二极管上的电压几乎恒定不变。
说明电阻刚开始非常大，随着电压增大，一旦达到一定值时，电阻急剧减小，稳压管为非线性电阻。
2. 电流表内接方式和电流表外接方式分别适用于什么情况？答：电流表内接方式适用于待测电阻值远大于电流表的内阻。
电流表外接方式适用于待测电阻值远小于伏特表的内阻。
【实验目的】1．学习由测量电压、电流求电阻值的方法（伏安法）。
2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。
3．学习减少伏安法中系统误差的方法。
【实验仪器】【实验内容与步骤】1．测定线性电阻的伏安特性（1）确定采用外接（内接、外接）法测伏安特性，并按图接线。
1线性与非线性元件伏安特性的测定一.实验目的1 •学习直读式仪表和直流稳压电源等仪器的使用方法 2•掌握线性电阻元件、非线性电阻元件的伏安特性的测试技能3•加深对线性电阻元件、非线性电阻元件伏安特性的理解•验证欧姆定律二•实验原理电阻元件是一种对电流呈现阻力的元件， 有阻碍电流流动的性能。
当电流通过电阻元件 时，电阻元件将电能转换成其它形式的能量.并沿着电流流动的方向产生电压降。
电压降的大小等于电流的大小与电阻的乘积。
电压降和电流及电阻的这一关系称为欧姆定律。
U=IR上式的前提条件是电压 U 和电流I 的参考方向相关联.亦即参考方向一致。
如果参考方 向相反•则欧姆定律的形式应为U = -IR电阻上的电压和流过它的电流是同时并存的. 也就是说，任何时刻电阻两端的电压降只由该时刻流过电阻的电流所确定， 与该时刻前的电流的大小无关， 因此，电阻元件又被称为“无记忆”元件。
当电阻元件R 的值不随电压或电流大小的变化而改变时，则电阻 R 两端的电压与流过它的电流成正比例。
我们把符合这种条件的元件称为线性电阻元件。
反之.不符合上述条件的电阻元件被叫做非线性电阻元件。
电阻元件的特性除了用电压和电流的方程式表示外， 还可以用其电流和电压的关系图形来表示，该图形称为此元件的伏安特性曲线。
线性电阻的伏安特性曲线为一条通过坐标原点的直线，该直线的斜率即为电阻值，它是一个常数。
如图1-1所示。
半导体二极管是一种非线性电阻元件。
它的电阻值随着流过它的电流的大小而变化。
半导体二极管的电路符号用 本表示.其伏安特性如图 1-2所示。
由此可见半导体二极管的伏 安特性为非对称曲线。
对比图1-1和图1-2可以发现，线性电阻的伏安特性对称于坐标原点。
这种性质称为双 向性，为所有线性电阻元件所具备。
半导体二极管的伏安特性不但是非线性的.而且对于坐标原点来说是非对称性的，又称非双向性。
这种性质为多数非线性电阻元件所具备。
半导体二极管的电阻随着其端电压的大小和极性的不同而不同， 当外加电压的极性和二极管的极性 相同时，其电阻值很小，反之二极管的电阻很大。
实验四 测量非线性元件的伏安特性【目的要求】1.了解常用电学实验仪器的规格和使用，重点掌握学习使用数字万用表；2.学习电学实验操作规程，练习连接电路，重点掌握分压电路；3.学习测量非线性元件的伏安特性，掌握测量方法、基本电路，了解误差估算方法；4.了解二极管的单向导电性以及稳压二极管的特性。
【仪器用具】直流电源（0——15V ，DC/2A ）；电位器（2个：1k Ω、额定功率2W ，100Ω、额定功率2W ）； 电阻箱（2×21旋转式，总电阻：99 999.9Ω，额定功率：0.25W ）； 数字万用表（2块，VICTOR VC9806+）；指针式电流表；电压表； 固定电阻（2个）；稳压二极管；双刀双掷开关；导线若干； 【实验原理】1.测量元件的伏安特性欧姆定律：R=U/I ，静态电阻：R D =U Q /I Q ，动态电阻：R'D =dU/dI 电流表外接法：测得值比实际值偏大。
适用于小电阻R X <V A R R 。
真实VX R U I R 11−= 电流表内接法：测得值比实际值偏小。
适用于大电阻R X >V A R R 。
真实=X R A R IU− 2.半导体二极管单向导电性；反向击穿电压；反向饱和电流。
3.稳压二极管特殊的硅二极管。
在反向击穿电压去，一个很宽的电流区间内，伏安直线陡直，此直线反向与横轴相交于稳压电压U W 【实验内容】 1.伏安法测量电阻待测电阻R 1 ≈50Ω，R 2 ≈1000Ω（1）先用万用表电阻档侧待测电阻，记录测量结果 （2）按下图连接电路，选择电表量程和电源电压。
记录电表量程、分度值、内阻、准确度等级 （3）测6~7组数据，列表记录（4）用作图法求出R X 值修正由电表内阻引起的系统误差。
2.测量稳压二极管的正反向伏安特性（1）连接电路，用数字万用表，选择适当的量程和电源电压。
（2）正反向各测12~15组数据，列表记录正向0~10mA，其中包括U=0.8V的点反向0~20mA，其中包括U=-4.0V，I=-10mA(3)作正反向伏安特性曲线计算U=0.8，-4.0V的静态电阻计算I=-10mA的动态电阻【数据表格】1.伏安法测电阻（1）万用表测的R1=_49._102Ω__电压表、电流表规格量程内阻最小分度精确度等级电流表30mA 4.55Ω0.4mA 1.0电压表 1.5V 1.5kΩ0.02V 1.0伏安法测R1 电阻数据表次数 1 2 3 4 5 6 7U/V 0.80 0.90 1.00 1.10 1.20 1.30 1.40 I/mA 16.8 18.8 20.9 23.6 25.2 27.6 29.2（2）万用表测R2=__995.12Ω__电压表电流表规格量程内阻最小分度精确度等级电流表 1.5mA 21.5Ω0.02mA 1.0电压表 1.5V 1.5kΩ0.02V 1.0伏安法测R2 电阻数据表次数 1 2 3 4 5 6 7U/V 0.82 0.92 1.02 1.22 1.30 1.43 1.49 I/mA 0.80 0.90 1.00 1.20 1.28 1.40 1.46 2.测量稳压二极管的正反向伏安特性【数据处理及结果】1.伏安法测小电阻的伏安特性曲线0.81.01.21.415202530ILinear Fit of II (m A )U (V)R 1 伏安特性曲线测得'1R =107.2111=slope k Ω=47.4Ω 修正由电表引起的误差：1500/14.47/11111'11−=−=VR RR =48.9Ω修正后的电阻值与万用电表测得的电阻值很接近。
测量非线性元件的伏安特性实验报告测量非线性元件的伏安特性实验报告通信一班赵雯琳 1140031【目的要求】1、了解常用电学实验仪器的规格和使用，重点学习使用数字万用电表2、学习电学实验操作规程，练习连接电路，重点掌握分压电路；3、学习测量非线性元件的伏安特性，掌握测量方法、基本电路，了解误差估计方法；4、了解二极管的单向导电性以及稳压二极管；【仪器用具】直流稳压电源、万用电表、变阻器、数字万用表（2只）、电阻箱、开关、导线等，稳压二极管和发光二极管。
【实验原理】伏安法测量元件的伏安特性是通过给元件一个直流电，测出元件两端的电压及电流，以电压为横坐标，电流为纵坐标画出关系曲线，借此研究元件的性质。
1、电流表内接法及电流表外接法电路图要求电流表内阻远小于测量元件的阻值。
此时电压表所测的电压为二极管和电流表的电压之和，U=U1+Ua。
设电流表的内阻为Ra,回流电流为I，则电压表测出的电压值：U=IR+IRa=I(R+Ra),即电阻的测量值Rx是：Rx=R+Ra，可见在测量值变化较大的时候适当增加测量点。
2、稳压二极管：是一种特殊的硅二极管，在反向击穿电压区，一个很宽的电流区间内，伏安曲线陡直。
在正向电流较大时，趋近为一条直线。
【实验内容及步骤】1、学习用万用表判别二极管的正负级：打来万用表的开关，将档位调到二极管档位，接好开关。
先接入二极管的两端，观察万用表的示数，记下示数。
改变接入万用表的两端，再观察示数，比较数据大小，若显示0.7V左右的电压值，表明红表笔对应的端为二极管的正极，另外一端为负极；若反向连接，则显示为断路状态；若两个方向测试显示相同，则该二极管已损坏。
2、用内接法和外接法测量测试板上的同一个待测电阻的阻值。
（数据见下）3、测量稳压二极管的正向特性，使用电流表外接法，所取电压为0-3V。
电路中串联保护电阻R2=150Ω，测量时不必取等间隔取点。
电流测量范围为0.05~20mA。
按电路图连接电路，滑动滑动变阻器，记录不同情况下的电压值和电流值。
电学元件伏安特性的测量实验报告篇一：电路分析实验报告(电阻元件伏安特性的测量) 电力分析实验报告实验一电阻元件伏安特性的测量一、实验目的：（1）学习线性电阻元件和非线性电阻元件伏安特性的测试方式。
（2）学习直流稳压电源、万用表、电压表的使用方法。
二、实验原理及说明（1）元件的伏安特性。
如果把电阻元件的电压取为横坐标，电流取为纵坐标，画出电压与电流的关系曲线，这条曲线称为该电阻元件的伏安特性。
（2）线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线，与元件电压和电流方向无关，是双向性的元件。
元件的电阻值可由下式确定：R=u/i=(mu/mi)tgα,期中mu和mi分别是电压和电流在u-i平面坐标上的比例。
三、实验原件Us是接电源端口，R1=120Ω,R2=51Ω,二极管D3为IN5404，电位器Rw四、实验内容（1）线性电阻元件的正向特性测量。
（2）反向特性测量。
（3）计算阻值，将结果记入表中（4）测试非线性电阻元件D3的伏安特性（5）测试非线性电阻元件的反向特性。
表1-1 线性电阻元件正（反）向特性测量表1-5二极管IN4007正（反）向特性测量五、实验心得（1）每次测量或测量后都要将稳压电源的输出电压跳回到零值（2）接线时一定要考虑正确使用导线篇二：电学元件的伏安特性实验报告v1预习报告【实验目的】l.学习使用基本电学仪器及线路连接方法。
2.掌握测量电学元件伏安特性曲线的基本方法及一种消除线路误差的方法。
3.学习根据仪表等级正确记录有效数字及计算仪表误差。
准确度等级见书66页。
100mA量程，0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA，应读到小数点后1位，如42.3(mA) 3V量程，0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V，应读到小数点后2位，如2.36(V) 【仪器用具】直流稳压电源，电流表，电压表，滑线变阻器，小白炽灯泡，接线板，电阻，导线等。

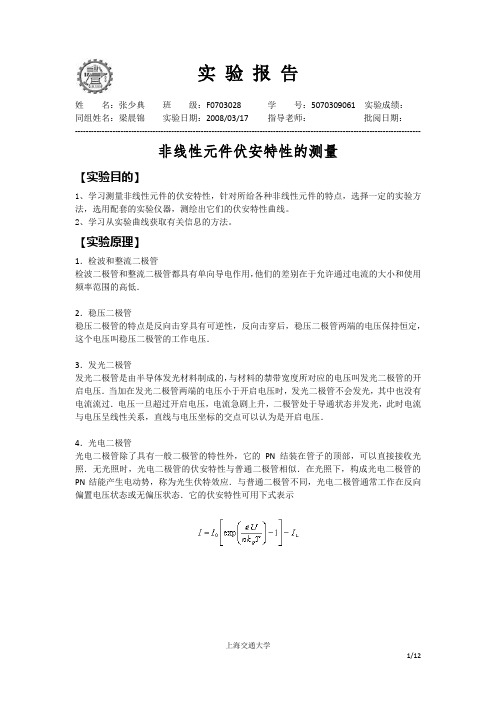

非线性元件伏安特性的测量_实验报告【目的要求】1、学习测量非线性元件的伏安特性，了解进行伏安法测量时两种电表的连接方法和接入误差；2、学习用数字万用电表测量二极管，学习测量二极管的伏安特性；3、了解二极管的单向导电性和稳压二极管的稳压特性；4、了解白炽灯的伏安特性。
【实验原理】1、测量元件的伏安特性给一个电学元件通电，用电压表测出元件两端的电压，用电流表测出通过元件的电流，作出电压—电流的关系曲线，称作该元件的伏安特性曲线，这种研究元件特性的方法叫做伏安法。
2、测量元件特性时的注意事项（1）要了解元件的有关参数、性能及特点，实验中应保证元件安全使用，正常工作。
加在元件上的电压以及通过的电流都应小于其额定数值；（2）选择变阻器电路时应考虑到调节方便，能满足测量范围的要求。
实验中经常采用分压电路，如细调程度不够，可以采用两个变阻器组成二级分压（或制流）细调电路；（3）确定测量范围时，既要保证元件的安全，又要覆盖其正常工作范围，以反映元件特性。
应根据测量范围选定电源电压；（4）合理地选取测量点，可以减小测量值的相对误差。
测量非线性元件时，选择变化较大的物理量作为自变量较为方便，可以等间隔取测量点；在测量值变化时，可适当增加测量点；（5）在正式测量之前，应先对被测元件进行粗测，以大致了解被测元件特性、物理规律及变化范围，然后再逐点测量。
【实验内容】1、用数字万用电表测量二极管；2、用伏安法测量稳压二极管的伏安特性；3、测量二极管的伏安特性曲线；4、数据处理。
【仪器用具】序号仪器名称型号/规格单价(元）备注1伏安特性实验仪DH61022500含直流稳压电源、2个4位半数字电压表、二极管、稳压二极管、白炽灯泡、电阻、导线等。
