关于线性器件-系统和非线性器件-系统的区别

f表示函数关系。
若满足avo1(t)= f[vi1(t)+vi2(t)]，则称为具有叠加 性。若满足avo1(t)= f[avi1(t)]，avo2(t)= f [avi2(t)]，
则称为具有均匀性，这里a是常数。若同时具有叠加性和均
匀性，即a1*f[vi1(t)]+a2*f[vi2(t)]= f[a1*vi1(t)+a2*vi2(t)]，则称函数关系f所描述的系统为线
比较式(2-2-4)与式(2-2-6)，显然是很不相同的。 (2-2-4)
这个简单的例子说明，非线性电路不能应用叠加原理。这 是一个很重要的概念。
§2.2.2 非线性电路的分析方法
与线性电路相比，非线性电路的分析与计算要复杂得多。 在线性电路中，由于信号幅度小，各元器件的参数均为常 量，所以可用等效电路法借助于公式较精确地将电路指标 算出来。 而在非线性电路中，信号的幅度较大，元器件呈非线性状 态，在整个信号的动态范围内，这些元器件的参数不再是 常数而是变量了，因此就无法再用简单的公式来做计算.

2 )t

KV1mV2m
cos(1

2
)t

K 2
V12m
c os 21t

K 2
V22m
c os 2 2 t
(2-2-5)
上式说明，电流中不仅出现了输入电压频率的二 次谐波21和22，而且还出现了由1和2组成的和频 (1+ 2)与差频(1 – 2)以及直流成 K (V12m V22m )。
时变参量元件与线性和非线性元件有所不同，它的参 数不是恒定的而是按照一定规律随时间变化的，但是这样变 化与通过元件的电流或元件上的电压没有关系。可以认为时 变参量元件是参数按照某一方式随时间变化的线性元件。例 如，混频时，可以把晶体管看成一个变跨导的线性参变元件。

线性与非线性控制系统的性能比较与分析引言：控制系统是指通过一系列的输入和输出信号间的相互关系来实现对被控对象的控制。

其中，线性控制系统和非线性控制系统是两种常见的控制系统类型。

本文将对线性控制系统和非线性控制系统的性能进行比较与分析，以帮助读者更好地了解两者的优劣之处。

一、线性控制系统的性能：1. 频率响应特性：线性控制系统的频率响应特性较为简单，可以使用传统的频率域分析方法进行系统的设计和分析。

例如，可以使用Bode图和Nyquist图等工具评估系统的幅频和相频特性，进一步优化系统的性能。

2. 稳定性分析：线性控制系统的稳定性分析相对较为简单，可以通过分析系统传递函数的根位置来判断系统的稳定性。

常见的稳定性准则包括Routh-Hurwitz准则和Nyquist稳定性判据等。

这使得线性控制系统的设计与分析更加便捷。

3. 控制性能指标：线性控制系统可以使用传统的性能指标来评估其控制性能。

常用的性能指标有超调量、调节时间和稳态误差等。

这些指标可以帮助工程师在系统设计过程中更好地优化系统的性能。

二、非线性控制系统的性能：1. 非线性特性：与线性控制系统相比，非线性控制系统具有更为复杂的特性。

由于非线性元件的存在，系统的频率响应不再是简单的幅频和相频特性。

因此，频域分析方法在非线性系统的设计和分析中会遇到困难。

2. 稳定性分析：非线性控制系统的稳定性分析比线性控制系统更为复杂，常常需要使用数值方法进行分析。

例如，可以使用Lyapunov稳定性准则来评估非线性系统的稳定性。

此外，也需要考虑系统的局部和全局稳定性。

3. 控制性能指标：非线性控制系统的性能评估相对复杂。

由于系统的非线性特性，传统的性能指标可能不再适用。

因此，需要根据实际情况选择相应的性能指标来评估非线性控制系统的性能。

三、线性与非线性控制系统性能比较与分析：1. 频率响应：线性控制系统的频率响应特性较为直观，可以使用传统的频域分析方法进行判断和优化。

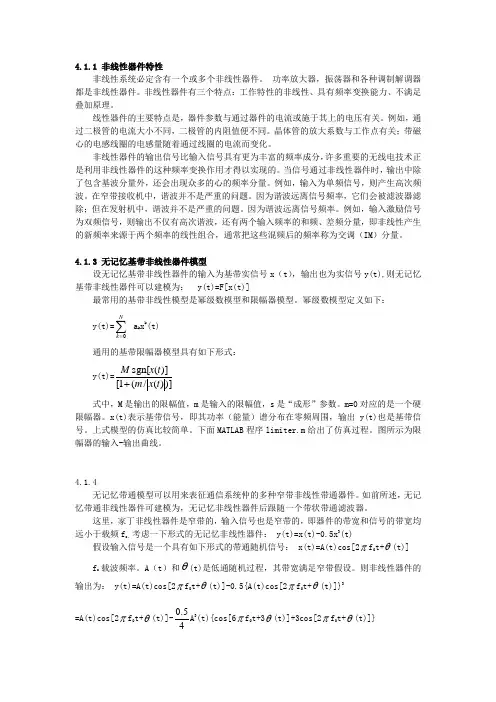

4.1.1 非线性器件特性非线性系统必定含有一个或多个非线性器件。

功率放大器，振荡器和各种调制解调器都是非线性器件。

非线性器件有三个特点：工作特性的非线性、具有频率变换能力、不满足叠加原理。

线性器件的主要特点是，器件参数与通过器件的电流或施于其上的电压有关。

例如，通过二极管的电流大小不同，二极管的内阻值便不同。

晶体管的放大系数与工作点有关；带磁心的电感线圈的电感量随着通过线圈的电流而变化。

非线性器件的输出信号比输入信号具有更为丰富的频率成分，许多重要的无线电技术正是利用非线性器件的这种频率变换作用才得以实现的。

当信号通过非线性器件时，输出中除了包含基波分量外，还会出现众多的心的频率分量。

例如，输入为单频信号，则产生高次频波。

在窄带接收机中，谐波并不是严重的问题。

因为谐波远离信号频率，它们会被滤波器滤除；但在发射机中，谐波并不是严重的问题。

因为谐波远离信号频率。

例如，输入激励信号为双频信号，则输出不仅有高次谐波，还有两个输入频率的和频、差频分量，即非线性产生的新频率来源于两个频率的线性组合，通常把这些混频后的频率称为交调（IM ）分量。

4.1.3 无记忆基带非线性器件模型设无记忆基带非线性器件的输入为基带实信号x （t ），输出也为实信号y(t),则无记忆基带非线性器件可以建模为： y(t)=F[x(t)]最常用的基带非线性模型是幂级数模型和限幅器模型。

幂级数模型定义如下：y(t)=∑=Nk 0a k x k(t) 通用的基带限幅器模型具有如下形式： y(t)=)])(/(1[)](sgn[t x m t x M +式中，M 是输出的限幅值，m 是输入的限幅值，s 是“成形”参数。

m=0对应的是一个硬限幅器。

x(t)表示基带信号，即其功率（能量）谱分布在零频周围，输出y(t)也是基带信号。

上式模型的仿真比较简单。

下面MATLAB 程序limiter.m 给出了仿真过程。

图所示为限幅器的输入-输出曲线。

线性系统和⾮线性系统⼀、线性和⾮线性的区别？线形指量与量之间按⽐例、成直线的关系，在空间和时间上代表规则和光滑的运动；飞线性则指不按⽐例、不成直线的关系代表不规则的运动和突变。

⼆、如何判断⼀个系统是线形还是⾮线性系统？如果从系统状态空间表达式来观察，线性系统和⾮线性系统最明显的区别⽅式就是线性系统符合叠加原理，⽽⾮线性系统不然。

换句话说线性系统只有状态变量的⼀次项。

⾼次、三⾓函数以及常数项都没有，只要有任意⼀个⾮线性环节就是⾮线性系统。

三、⾮线性系统有⼀种⽅式是局部转化成线性系统才能控制？⾮线性系统不是不能控制⽽是不能掌控设想⼀下汽车的油门是⾮线性控制，如果踩⼀⼩点速度猛然上升，这种现象在现实中不希望看到，现实中需要缓慢的线性变化，⽽不是突变的⾮线性变化。

线形系统具有规律可循，只要找到系统的⼀部分就可以推算出其他部分，⾮线性系统⽆规律可循，于是将⾮线性系统近似为线性系统也是飞线性系统的⼀种计算⽅式。

四、⾮线性系统和线性系统相⽐具有什么特点？（1）线性系统的稳定性和输出特性，只取决于本⾝的结构和参数。

⽽⾮线性系统的稳定性和输出动态过程。

不仅与本⾝的结构和参数有关，⽽且还与系统的初始条件和输⼊信号⼤⼩有关。

（2）⾮线性系统的平衡运动状态，除平衡点外还可能有周期解。

周期解有稳定和不稳定两类，前者观察不到，后者是实际可观察到的。

因此在某些⾮线性系统中，即使没有外部输⼊作⽤也会产⽣有⼀定振幅和频率的振荡，称为⾃激振荡，相应的相轨线为极限环。

改变系统的参数可以改变⾃激振荡的振幅和频率。

这种特性可⽤于实际⼯程问题，以达到某种技术⽬的。

例如根据温度来影响⾃激振荡，可以构成双位式温度调节器。

（3）线性系统的输⼊为正弦函数时，其输出的稳态过程也是同频率的正弦函数，两者仅在相位和幅值上不同。

但⾮线性系统的输⼊为正弦函数时，其输出则包含有⾼次谐波的⾮正弦周期函数，即输出会产⽣倍频、分频、频率。
