挡土墙稳定性验算在各类工程建设中，挡土墙扮演着重要的角色，它能够有效地防止土体坍塌、保持边坡稳定。
然而，为了确保挡土墙在其使用寿命内能够安全可靠地发挥作用，对其进行稳定性验算是至关重要的。
挡土墙稳定性验算的目的在于评估挡土墙在各种可能的荷载作用下，是否能够保持自身的平衡和稳定，避免发生滑移、倾覆、地基承载力不足等破坏形式。
这需要综合考虑多种因素，包括墙身的几何形状、墙体材料的特性、填土的性质、地下水的影响以及外部荷载的情况等。
首先，让我们来了解一下挡土墙可能面临的破坏形式。
滑移破坏是指挡土墙沿着墙底与地基接触面发生水平滑动。
这种破坏通常是由于墙后土压力过大，超过了墙底与地基之间的摩擦力所致。
倾覆破坏则是挡土墙绕墙趾转动而倾倒，这往往是因为墙后土压力的合力作用点超出了墙底的宽度范围。
此外，还有由于地基承载力不足导致的墙体下沉、开裂，甚至整体坍塌的情况。
为了进行挡土墙稳定性验算，我们需要明确一些关键的参数和条件。
挡土墙的高度、宽度、墙背的倾斜角度等几何参数直接影响着其稳定性。
墙体材料的重度、抗压强度、抗剪强度等力学性能也是重要的考量因素。
填土的重度、内摩擦角、黏聚力等性质会对墙后土压力的大小和分布产生影响。
同时，地下水的存在会增加土的重度，降低土的抗剪强度，从而对挡土墙的稳定性产生不利影响。
在进行稳定性验算时，通常需要分别计算挡土墙的抗滑移稳定性和抗倾覆稳定性。
对于抗滑移稳定性，我们要计算墙底与地基之间的摩擦力和水平推力。
摩擦力等于墙底与地基之间的摩擦系数乘以墙底的垂直压力。
水平推力则是由墙后土压力引起的。
如果摩擦力大于水平推力，那么挡土墙在抗滑移方面是稳定的；反之，则不稳定。
抗倾覆稳定性的验算则是比较墙体重心与墙后土压力合力作用点之间的相对位置。
通过计算挡土墙绕墙趾的抗倾覆力矩和倾覆力矩，如果抗倾覆力矩大于倾覆力矩，那么挡土墙在抗倾覆方面是稳定的；否则，就存在倾覆的风险。
在实际工程中，还需要考虑一些其他因素来提高挡土墙稳定性验算的准确性和可靠性。
挡土墙稳定性验算在土木工程中，挡土墙是一种常见的结构，用于支撑土体或防止土体坍塌。
为了确保挡土墙在使用过程中的安全性和稳定性，进行稳定性验算是至关重要的。
挡土墙的稳定性主要包括抗滑移稳定性和抗倾覆稳定性两个方面。
抗滑移稳定性是指挡土墙在水平推力作用下，抵抗沿基底滑移的能力；抗倾覆稳定性则是指挡土墙抵抗绕墙趾转动而倾倒的能力。
首先，我们来看看抗滑移稳定性的验算。
在这个过程中，需要考虑挡土墙所受到的各种力。
其中，主要的作用力包括墙后土压力、墙身自重、基底摩擦力等。
墙后土压力的大小和分布取决于土体的性质、墙的高度和坡度等因素。
一般来说，可以采用库仑土压力理论或朗肯土压力理论来计算。
墙身自重是一个垂直向下的力，其大小取决于墙的材料和体积。
基底摩擦力则与基底材料的摩擦系数以及墙身自重有关。
在进行抗滑移稳定性验算时，通常采用以下公式：＼K_s ＝＼frac{F_{friction}｝｛F_{slide}｝＼geq 13\其中，＼（K_s\）为抗滑移稳定安全系数，＼（F_{friction}＼）为基底的摩擦力总和，＼（F_{slide}＼）为作用于挡土墙上的水平滑移力总和。
如果计算得到的\（K_s\）大于等于 13，则说明挡土墙在抗滑移方面是稳定的；否则，就需要采取相应的措施来增强其稳定性，比如增加基底宽度、设置防滑齿坎或者采用更粗糙的基底材料等。
接下来，是抗倾覆稳定性的验算。
抗倾覆稳定性的验算主要是考察挡土墙在受到外力作用时，是否会绕墙趾发生倾覆。
在这个验算过程中，需要计算作用于挡土墙上的各种力矩，包括墙后土压力产生的力矩、墙身自重产生的力矩以及基底反力产生的力矩等。
抗倾覆稳定性验算的公式为：＼K_t ＝＼frac{M_{resisting}｝｛M_{overturning}｝＼geq 15\其中，＼（K_t\）为抗倾覆稳定安全系数，＼（M_{resisting}＼）为抗倾覆力矩总和，＼（M_{overturning}＼）为倾覆力矩总和。
挡土墙稳定性验算在各类土木工程建设中，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳。
为了确保挡土墙在使用过程中的安全性和可靠性，进行稳定性验算是至关重要的环节。
挡土墙稳定性验算的目的，简单来说，就是判断挡土墙在各种可能的荷载作用下，是否能够保持稳定，不发生滑动、倾覆或地基承载力不足等破坏现象。
这就好比我们要确保一座房子在风雨中不会倒塌一样，需要对其结构的稳定性进行仔细的分析和计算。
在进行稳定性验算之前，我们首先要了解挡土墙所承受的荷载。
这些荷载主要包括土压力、墙身自重、墙顶荷载等。
土压力是其中最为关键的荷载，它的大小和分布形式取决于填土的性质、墙的高度和形状等因素。
对于土压力的计算，常用的方法有库仑土压力理论和朗肯土压力理论。
库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论则适用于墙背垂直光滑、填土表面水平的情况。
在实际工程中，需要根据具体情况选择合适的土压力计算方法。
接下来，我们来看看挡土墙稳定性验算的主要内容。
滑动稳定性验算就是其中之一。
它主要是检查挡土墙在水平方向上是否会因为土压力等水平荷载的作用而发生滑动。
计算时，需要考虑墙底与地基之间的摩擦力以及墙后土体的抗滑力，将其与土压力等水平推力进行比较。
如果抗滑力大于水平推力，那么挡土墙在滑动方面就是稳定的；反之，则不稳定，需要采取相应的加固措施，比如增加墙底宽度、设置防滑键等。
除了滑动稳定性，倾覆稳定性验算也不容忽视。
这是为了防止挡土墙绕墙趾发生倾覆破坏。
在计算时，需要分别计算出作用在挡土墙上的所有竖向力和水平力对墙趾产生的力矩。
如果抗倾覆力矩大于倾覆力矩，那么挡土墙在倾覆方面就是稳定的；否则，就需要调整挡土墙的尺寸或者采取其他措施来增加抗倾覆能力，比如增加墙身重量、降低墙高、改变墙背坡度等。
此外，地基承载力验算也是必不可少的。
因为如果地基不能承受挡土墙传来的压力，就会发生不均匀沉降甚至地基破坏，从而影响挡土墙的稳定性。

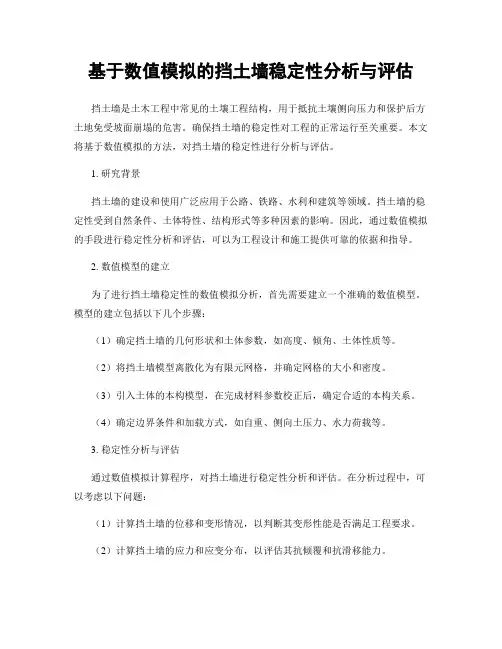

基于数值模拟的挡土墙稳定性分析与评估挡土墙是土木工程中常见的土壤工程结构，用于抵抗土壤侧向压力和保护后方土地免受坡面崩塌的危害。
确保挡土墙的稳定性对工程的正常运行至关重要。
本文将基于数值模拟的方法，对挡土墙的稳定性进行分析与评估。
1. 研究背景挡土墙的建设和使用广泛应用于公路、铁路、水利和建筑等领域。
挡土墙的稳定性受到自然条件、土体特性、结构形式等多种因素的影响。
因此，通过数值模拟的手段进行稳定性分析和评估，可以为工程设计和施工提供可靠的依据和指导。
2. 数值模型的建立为了进行挡土墙稳定性的数值模拟分析，首先需要建立一个准确的数值模型。
模型的建立包括以下几个步骤：（1）确定挡土墙的几何形状和土体参数，如高度、倾角、土体性质等。
（2）将挡土墙模型离散化为有限元网格，并确定网格的大小和密度。
（3）引入土体的本构模型，在完成材料参数校正后，确定合适的本构关系。
（4）确定边界条件和加载方式，如自重、侧向土压力、水力荷载等。
3. 稳定性分析与评估通过数值模拟计算程序，对挡土墙进行稳定性分析和评估。
在分析过程中，可以考虑以下问题：（1）计算挡土墙的位移和变形情况，以判断其变形性能是否满足工程要求。
（2）计算挡土墙的应力和应变分布，以评估其抗倾覆和抗滑移能力。
（3）分析挡土墙与周围土体的相互作用，确定支持结构是否能够稳固地保持挡土墙的稳定。
（4）基于数值模拟结果，综合考虑工程实际情况，对挡土墙的稳定性进行评估。
4. 结果分析根据数值模拟的结果，对挡土墙的稳定性进行分析和评价。
可以从以下几个方面进行评估：（1）判断挡土墙的稳定性，并确定是否满足施工和使用要求。
（2）分析挡土墙的主要破坏模式，如倾覆、滑移、变形等，并评估其破坏严重程度。
（3）对数值模拟结果进行敏感性和可靠性分析，评估结果的可靠程度和误差范围。
5. 结论与建议根据数值模拟的结果和分析，给出对挡土墙稳定性的结论和建议。
结论可以包括以下内容：（1）挡土墙稳定性较好，满足设计要求，可以进入下一步工程阶段。
挡土墙稳定性验算.doc 文档全文预览范本一：挡土墙稳定性验算.doc1. 引言本文档旨在对挡土墙的稳定性进行验算，以确保挡土墙在承受土压力时能够保持稳定。
挡土墙是土木工程中常用的一种结构，主要用于防止土体滑坡、坍塌等现象的发生。
验算挡土墙的稳定性是设计和施工过程中至关重要的一部分，本文档将详细介绍验算的步骤和方法。
2. 挡土墙的基本参数2.1 墙体尺寸：挡土墙的高度、底宽、顶宽等参数的确定。
2.2 材料特性：挡土墙所使用的材料的物理力学性质，包括抗压强度、剪切强度等。
2.3 土体参数：挡土墙所承载的土体的特性，包括土体的重度、内摩擦角等。
3. 稳定性验算方法3.1 自由体平衡法：根据挡土墙上方的土体形成的自由体，应用力学平衡的原理进行计算。
3.2 滑动稳定性验算：考虑挡土墙底部的滑动稳定性，计算滑动面的抗力和推力的大小。
3.3 倾覆稳定性验算：考虑挡土墙的倾覆稳定性，计算倾覆面上的力矩平衡条件。
3.4 等效剪切力法：根据挡土墙所受到的土压力的特性，计算等效剪切力的大小。
4. 稳定性验算步骤4.1 确定挡土墙的几何参数和土体参数。
4.2 应用自由体平衡法计算挡土墙上方土体的水平力和竖向力。
4.3 利用滑动稳定性验算法计算挡土墙底部的滑动面抗力和推力的大小。
4.4 根据倾覆稳定性验算法计算挡土墙的倾覆面上的力矩平衡条件。
4.5 应用等效剪切力法计算挡土墙所受到的等效剪切力。
5. 稳定性验算结果根据以上的计算步骤和方法，给出挡土墙的稳定性验算结果，包括滑动安全系数、倾覆安全系数、剪切安全系数等。
6. 附件本文档涉及的附件包括挡土墙的实际设计图纸、土体参数测试报告等相关资料。
7. 法律名词及注释7.1 挡土墙：一种用于防止土体滑坡、坍塌等现象的土木工程结构。
7.2 自由体平衡法：一种通过应用力学平衡原理来计算挡土墙稳定性的方法。
7.3 滑动稳定性验算：一种通过计算挡土墙底部的滑动面抗力和推力来评估稳定性的方法。
挡土墙稳定性评估方法挡土墙是一种常见的土木工程结构，用于抵抗土壤的水平推力，以保持土体的稳定性。
为了确保挡土墙的结构安全可靠，需要进行稳定性评估。
本文将介绍几种常用的挡土墙稳定性评估方法，以帮助读者更好地了解和应用这些方法。
一、弹性平衡方法弹性平衡方法是一种常用的挡土墙稳定性评估方法。
该方法基于土壤的弹性性质，假设土壤具有线性弹性特性，并利用平衡条件推导出挡土墙的稳定性方程。
根据挡土墙底部的支撑条件可以分为自由底挡土墙和固定底挡土墙两种情况。
对于自由底挡土墙，可以利用弹性平衡方法得出如下稳定性方程：\[ F_c + F_σ + F_α - F_u = 0 \]其中，\( F_c \) 表示挡土墙的重力，\( F_σ \) 为土体的抗剪强度力，\( F_α \) 是活动土压力，\( F_u \) 为侧向土体的抗剪强度力。
对于固定底挡土墙，由于底部支撑条件的差异，稳定性方程会有所不同。
具体的方程可以根据具体的工程条件进行推导。
弹性平衡方法的优点是简单易行，适用于一般挡土墙工程。
但是由于其假设土体具有线性弹性特性，因此在应用时需要注意所选用的土体参数是否与实际工程相符。
二、有限元方法有限元方法是一种计算力学方法，广泛应用于工程结构的稳定性评估。
其原理是将问题分割为有限数量的元件，并建立元件之间的力学关系方程。
对于挡土墙结构，可以将土体和挡土墙分别划分为多个区域，在每个区域内建立应力平衡方程，通过求解这些方程可以得到挡土墙的稳定性。
有限元方法的优点是适用于复杂的土木工程问题，提供了更为精确的结果。
然而，由于有限元方法的计算复杂度较高，需要进行较为详尽的力学分析，因此在应用时需要有一定的专业知识和计算工具的支持。
三、经验公式法经验公式法是一种基于工程经验的挡土墙稳定性评估方法。
该方法通过观察和总结实际工程中的数据，建立了一系列与挡土墙稳定性相关的经验公式，用于快速评估挡土墙的稳定性。
例如，对于挡土墙的抗倾覆稳定性评估，可以采用库仑公式：\[ F = P_t - P_a - μ(P_v + P_h) \]其中，\( F \) 表示抗倾覆费用，\( P_t \) 为土体的总侧向压力，\( P_a \) 表示土体的主动土压力，\( μ \) 是土体的摩擦系数，\( P_v \) 和 \( P_h \) 分别为竖向压力和横向压力。
挡土墙的抗滑稳定性挡土墙是一种常见的土木工程结构，主要用于抵抗土体在斜坡或地面边坡上的滑动和侧向扩散。
挡土墙的抗滑稳定性是其设计和施工过程中必须要考虑的重要因素。
本文将从挡土墙的背景和作用、抗滑稳定性的定义、相关设计和施工要点等方面进行论述。
1. 引言挡土墙是一种常见的土木工程结构，它能够有效地承受土体的压力，并阻止土体的滑动和扩散。
在工程实践中，挡土墙被广泛用于公路、铁路、堤坝等建设项目中。
为确保挡土墙的长期使用性能和安全性，抗滑稳定性的研究和设计变得非常重要。
2. 抗滑稳定性的定义抗滑稳定性是指挡土墙在受到正常工作状态下的荷载作用下，能够保持其稳定性，防止土体滑动和翻倒的能力。
挡土墙的抗滑稳定性关系到土体的力学性质、结构设计和施工质量等因素。
3. 影响挡土墙抗滑稳定性的因素挡土墙的抗滑稳定性受到多种因素的影响，主要包括土体的物理力学性质、挡土墙的几何形状和结构参数、挡土墙的土工材料选择以及施工工艺等因素。
其中，土体的内摩擦角、土体的抗切强度、挡土墙的墙面倾斜度和土体与墙面之间的摩擦力等是决定挡土墙抗滑稳定性的重要因素。
4. 挡土墙设计的要点设计挡土墙时，需要注意以下几个要点以确保其抗滑稳定性：4.1 考虑土体的力学性质：根据土体的抗切强度和内摩擦角等参数，计算土体在荷载作用下的抗滑稳定性；4.2 选择合适的挡土墙结构形式：根据具体工程条件，选择适合的挡土墙类型，比如重力式挡土墙、加筋土挡土墙、钢筋混凝土挡土墙等；4.3 控制墙面倾斜度：通过合理控制挡土墙的墙面倾斜度，增加土体与墙面之间的摩擦力，提高挡土墙的抗滑稳定性；4.4 选择合适的土工材料：挡土墙的土工材料要具备一定的抗剪强度和抗冲刷能力，确保挡土墙在荷载作用下的稳定性；4.5 严格控制施工质量：挡土墙的施工质量对其抗滑稳定性起着至关重要的作用，需要确保土体的均匀性和墙体的密实性。
5. 挡土墙抗滑稳定性的监测与维护为了保证挡土墙的长期使用性能，需要进行抗滑稳定性的监测和维护工作。

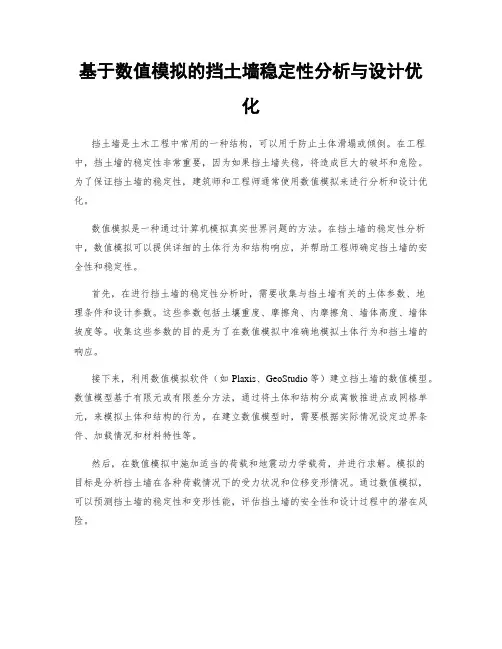

基于数值模拟的挡土墙稳定性分析与设计优化挡土墙是土木工程中常用的一种结构，可以用于防止土体滑塌或倾倒。
在工程中，挡土墙的稳定性非常重要，因为如果挡土墙失稳，将造成巨大的破坏和危险。
为了保证挡土墙的稳定性，建筑师和工程师通常使用数值模拟来进行分析和设计优化。
数值模拟是一种通过计算机模拟真实世界问题的方法。
在挡土墙的稳定性分析中，数值模拟可以提供详细的土体行为和结构响应，并帮助工程师确定挡土墙的安全性和稳定性。
首先，在进行挡土墙的稳定性分析时，需要收集与挡土墙有关的土体参数、地理条件和设计参数。
这些参数包括土壤重度、摩擦角、内摩擦角、墙体高度、墙体坡度等。
收集这些参数的目的是为了在数值模拟中准确地模拟土体行为和挡土墙的响应。
接下来，利用数值模拟软件（如Plaxis、GeoStudio等）建立挡土墙的数值模型。
数值模型基于有限元或有限差分方法，通过将土体和结构分成离散推进点或网格单元，来模拟土体和结构的行为。
在建立数值模型时，需要根据实际情况设定边界条件、加载情况和材料特性等。
然后，在数值模拟中施加适当的荷载和地震动力学载荷，并进行求解。
模拟的目标是分析挡土墙在各种荷载情况下的受力状况和位移变形情况。
通过数值模拟，可以预测挡土墙的稳定性和变形性能，评估挡土墙的安全性和设计过程中的潜在风险。
在分析挡土墙的稳定性时，常见的指标包括挡土墙的倾覆安全系数、滑动安全系数和底部沉降。
安全系数是评估挡土墙稳定性的重要指标，它表示抵抗倾覆和滑动的能力。
如果安全系数小于1，则说明挡土墙可能会发生倾覆或滑动的失稳。
通过数值模拟，可以根据挡土墙的实际情况和设计要求，来优化挡土墙的结构和几何参数。
例如，可以通过增加墙体的厚度、加固墙体底部或增加土壤的反力来提高挡土墙的稳定性。
数值模拟可以辅助工程师快速评估不同设计方案的优劣，并选择最优方案。
此外，在数值模拟的过程中，还可以考虑其他因素对挡土墙稳定性的影响。
这些因素包括土壤的渗流效应、与挡土墙周围结构的相互作用、不均匀荷载和地震力的影响等。
挡土墙稳定性验算在土木工程领域，挡土墙作为一种常见的支挡结构，被广泛应用于道路、桥梁、水利等工程中，用于保持土体或岩体的稳定性，防止其坍塌或滑移。
然而，为了确保挡土墙在使用过程中的安全性和可靠性，必须对其进行稳定性验算。
挡土墙的稳定性主要包括抗滑移稳定性和抗倾覆稳定性。
抗滑移稳定性是指挡土墙在水平推力作用下，抵抗沿基底滑移的能力；抗倾覆稳定性则是指挡土墙抵抗绕墙趾转动而倾覆的能力。
影响挡土墙稳定性的因素众多。
首先是挡土墙自身的几何形状和尺寸，包括墙高、墙顶宽度、墙底宽度等。
较大的墙高和较陡的墙面会增加倾覆和滑移的风险。
其次是墙后填土的性质，填土的重度、内摩擦角和黏聚力等参数直接影响着土压力的大小和分布，从而对挡土墙的稳定性产生重要影响。
此外，基底的地质条件，如地基土的承载力、摩擦系数等，也在很大程度上决定了挡土墙的稳定性。
在进行抗滑移稳定性验算时，通常需要计算挡土墙所受到的水平推力和抗滑力。
水平推力主要由墙后填土产生的土压力构成，常见的土压力计算理论有朗肯土压力理论和库仑土压力理论。
朗肯土压力理论基于半无限弹性体中的应力状态，计算结果较为精确，但适用条件较为严格；库仑土压力理论则考虑了墙背与填土之间的摩擦作用，更适用于实际工程中的挡土墙。
抗滑力则主要由基底与地基之间的摩擦力和墙前被动土压力组成。
假设某挡土墙，墙高为 H，墙背垂直光滑，填土表面水平，填土的重度为γ，内摩擦角为φ，黏聚力为 c。
根据朗肯土压力理论，主动土压力系数为 Ka ＝tan²(45° φ/2)，则主动土压力的大小为 Ea ＝05γH²Ka。
基底的摩擦系数为μ，墙底宽度为B，则抗滑力为Fs ＝μ(∑G ＋Ean)，其中∑G 为挡土墙的自重和墙顶荷载之和，Ean 为主动土压力的水平分力。
当Fs ≥ Ea 时，挡土墙满足抗滑移稳定性要求。
抗倾覆稳定性验算则需要计算挡土墙的倾覆力矩和抗倾覆力矩。
倾覆力矩主要由主动土压力对墙趾的力矩构成，抗倾覆力矩则由挡土墙的自重、墙顶荷载以及墙前被动土压力对墙趾的力矩组成。
挡土墙分类、设计及稳定性验算挡土墙分类、设计及稳定性验算一挡土墙的类型在水利工程设计中,经常遇到建筑场地起伏不平、高差较大的情况,在这种条件下,既要建筑场地的美观实用又想最大限度地减少土方量的平整,降低造价,其办法就是设置挡土墙。
挡土墙有重力式、悬臂式、扶壁式、锚杆式及板桩式等多种形式。
1重力式挡土墙重力式挡土墙由块石、毛石砌筑，它靠自身的重力来抵抗土压力。
因其结构简单、施工方便、取材容易，得到广泛应用。
根据墙背倾角的不同，重力式挡土墙可分为仰斜、竖直和俯斜三种。
按主动土压力大小，重力式挡土墙要优先采用仰斜挡土墙，竖直次之，俯斜少用。
仰斜式的墙后填土较困难,用于护坡时较为合理,墙背竖直或俯斜式填土较省劲。
重力式挡土墙的顶宽应不小于500mm，底宽约为墙高的1/2~1/3,墙高较小且填土质量好的墙，初算时底宽可取墙高的1/3。
为了减少墙身材料，墙体在地面以下部分可做成台阶式,以增加墙体抗倾覆的稳定性。
墙底埋深应不小于500mm,为了增大墙底的抗滑能力，基底可做成逆坡。
重力式挡土墙的缺点是当墙高超过5m时,要保证其稳定性，势必造成很大的体量，材料用量较多,不太经济。
2悬臂式和扶壁式挡土墙当墙高大于5m时,墙的稳定主要依靠墙踵悬壁以上土重维持。
墙体内设置钢筋承受拉应力，故墙身截面较小，因此，选用钢筋混凝土悬臂式较为合理。
当墙高大于10m时,竖壁所受的弯矩和产生的挠度都较大，为了经济合理必须选用扶壁式。
扶壁间填土增加抗滑和抗倾覆能力，一般用于重要的大型土建工程。
悬臂式和扶壁式挡土墙在设计计算时,为了使挡土墙产生很好的抗倾覆和抗滑移效果,底板伸入墙内的宽度应大于墙外的宽度，其合理的宽度应是墙外宽度的1.50~2倍。
墙壁及底板的受力计算可根据混凝土结构原理进行。
当墙高大于10m时,为了减小造价,必须沿墙身纵向,每隔一定距离(0.30~0.60倍墙高)设置一道扶壁。
扶壁底部伸入土中宽度取墙高的1/3较为合理、经济。

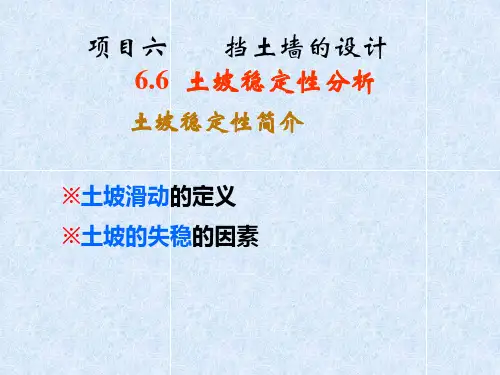

6 土压力、地基承载力和土坡稳定Earth Pressure, Bearing Capacity of Foundation Soil and Soil Slope Stability16.1 概述6.2 作用在挡土墙上的土压力6.3 Rankine土压力理论6.4 Coulomb土压力理论6.5 挡土墙设计6.6 加筋土挡土墙简介6.7 地基破坏型式及地基承载力6.8 地基的极限承载力6.9 土坡和地基的稳定分析26.5 挡土墙设计6.5.1 挡土墙类型选择6.5.2 挡土墙的计算6.5.3 重力式挡土墙的构造措施36.5.1 挡土墙类型选择挡土墙的作用挡土墙是各类工程建设中常见的支挡结构形式，它具有结构简单、占地少、施工方便和造价低廉等诸多优点。
目前，不仅广泛应用于公路、铁路、城市建设，同时应用于水坝建设、河床整治、港口工程、水土保持、山体滑坡防治等领域。
4挡土墙设计原则与步骤1．选择挡土墙的形式。
2．根据工程需要和实际情况，按经验和工程类比法确定挡土墙尺寸。
3．验算（满足要求时则可，不满足时重新选定尺寸或采取其它措施）（1）稳定性验算（抗倾覆稳定性验算和抗滑移稳定性验算）；（2）地基承载力验算；（3）墙身强度验算。
其中，地基承载力验算的方法及要求见浅基础设计一章；墙身强度验算应根据墙身材料分别按砌体结构、素混凝土结构或钢筋混凝土结构的有关计算方法进行。
78以书架为例当没有书架的时候，书本很容易向侧边倾倒，这时自然会想到利用重物挡住。
只要重物的自重使桌面与重物间的摩擦力大于书本倾倒的侧向力时，即可达成目标。
重力摩擦力侧向力侧向力重力摩擦力6.5.2 挡土墙的计算9设计挡土墙时，一般先凭经验初步拟定截面尺寸，然后进行验算。
如不满足要求，则应改变截面尺寸或采取其它措施，再重新验算，直到满足要求为止。
选型依墙背倾斜方向可分为俯斜、直立和仰斜三种。
衡重式挡土墙(Balance Weight Retaining Wall)：利用衡重台上部填土的重力和墙体重心后移而抵抗土体侧压力的挡土墙。
②挡渣墙典型设计及稳定性分析挡渣墙的不稳定性主要有三种情况：滑动、倾覆和塌陷。
A抗滑分析挡渣墙主要受自重W、主动土压力Pa和被动土压力Pp以及地基对挡渣墙的摩擦阻力F(需要计算，在图中未表示出来)，如图4-4-1。
主动土压力Pa是挡渣墙背后填土对挡渣墙的推动力，而被动土压力Pp是挡渣墙前面填土对挡渣墙的阻力，因此在抗滑稳定分析中，不考虑Pp。
目前，对土压力的计算，运用得比较广的是法国学者库仑在1776年提出来的库仑土压力理论，该理论充分考虑了墙背倾角ε和墙与填土的摩擦角δ，适用范围较广。
但是库仑土压力理论有一个缺点：要求填土为理想散粒体，即其粘聚力c=0，而这样的土体在现实中是没有的。
工程中，常采用等值内摩擦角法，将c折算成内摩擦角，再用库仑土压力理论进行计算，c折算值可查相关资料。
图4-4-1 抗滑移和抗倾覆稳定性分析示意图首先对挡渣墙在水平方向(滑动方向)上进行受力分析：滑动力，主要是Pa 在水平方向上对挡渣墙的力Pax；阻滑力(不考虑Pp)，主要是地基对挡渣墙的摩擦阻力F，F是自重W和Pa在竖直方向上分力Pay之和与地基摩擦系数u的乘积，即F=(W+Pay)×u。
根据库仑土压力理论，主动土压力：Pa=γH2Ka。
式中γ——土壤的重度，KN/m3，根据项目区土壤情况γ取18.5KN/m3；H——挡渣墙高度，3m；Ka——主动土压力系数，与土壤内摩擦角ф、粘聚力c、墙背倾角ε、墙摩擦角ð以及填土坡度β有关，通过查表取0.68。
带入数据得：Pa=56.61KN。
挡渣墙重度γ1=24KN/m3，墙自重W=(1+1.5)×3×24/2=90KN/m。
抗滑稳定安全系数：Ks=阻滑力/滑力=(W+Pay)×u/Pax式中: Ks——抗滑稳定安全系数；Pax——主动土压力的平分力，KN/m，Pax=Pa×sin(ð+ε)；Pay——主动土压力的竖直分力，KN/m，Pay= Pa×cos(ð+ε)；W——挡渣墙自重，KN/m，取18.5KN/m；u——基底摩擦系数，根据项目区地质状况u取0.60。
挡土墙的抗滑稳定性挡土墙是一种常用的工程结构，被广泛应用于公路、铁路、堤坝等工程中，用于抵抗土体的侧向压力，保证工程的稳定性和安全性。
其中，抗滑稳定性是挡土墙的重要性能之一，本文将就挡土墙的抗滑稳定性进行探讨。
一、挡土墙的抗滑稳定性概述挡土墙在承受土体压力时，需要具备一定的抗滑稳定性，以确保其不会因土体的滑动而发生倾斜、倒塌等意外情况。
抗滑稳定性是指挡土墙与地基之间的摩擦阻力能否抵抗土体压力，使挡土墙保持垂直稳定。
因此，挡土墙的设计和施工中需要充分考虑抗滑稳定性的要求。
二、影响挡土墙抗滑稳定性的因素1. 地基的稳定性：挡土墙的稳定性与地基的稳定性有关，地基的不稳定会导致挡土墙的滑动。
因此，在设计挡土墙时，需要充分考虑地基的稳定性，采取相应的加固措施，以增加挡土墙的抗滑稳定性。
2. 土体的性质：土体的性质会直接影响挡土墙的抗滑稳定性，例如土体的黏性、饱和度、粒径等。
不同性质的土体在与挡土墙接触时，会产生不同的摩擦阻力，进而影响挡土墙的抗滑稳定性。
3. 挡土墙的几何形状：挡土墙的几何形状对其抗滑稳定性也有较大影响。
例如，挡土墙的横截面形状、高度等参数都会影响接触土体的面积和形式，从而对抗滑稳定性产生影响。
4. 墙体材料及加固措施：挡土墙的墙体材料和加固措施也会影响抗滑稳定性。
例如，采用较粗糙的墙体材料可以增加墙体与土体之间的摩擦阻力，提高抗滑稳定性。
同时，采用加固措施，如土钉、钢筋等，也可以增强挡土墙的抗滑能力。
三、提高挡土墙抗滑稳定性的方法1. 合理设计挡土墙的几何形状：选择适当的挡土墙形状和高度，以增大挡土墙与土体接触的面积和形式，提高抗滑稳定性。
2. 选择合适的墙体材料：选择较粗糙的墙体材料，增加墙体与土体之间的摩擦阻力，提高抗滑稳定性。
3. 加固挡土墙：采用土钉、钢筋等加固措施，提升挡土墙的整体稳定性，增强抗滑能力。
4. 加强地基处理：通过地基处理措施，如加固、加密等，提高地基的稳定性，确保挡土墙与地基之间的摩擦阻力满足设计要求。
