第3章 重力式挡土墙 悬臂式挡土墙

挡土墙种类（二）引言概述：在挡土工程中，挡土墙是一种重要的结构，用于抵抗土体的侧向压力和防止土坡滑动。

本文将深入探讨挡土墙的种类（二），包括重力式挡土墙、加筋挡土墙、悬臂挡土墙、预制挡土墙和路堤挡土墙。

每种挡土墙类型的特点、适用范围和施工方法将在正文中详细介绍。

正文：1. 重力式挡土墙：- 自重作用：重力式挡土墙主要依靠自身重量来抵抗土体的压力。

- 结构特点：采用沿墙面分层排列的大块石头或混凝土构筑，可提供良好的稳定性。

- 适用范围：适用于矮墙、边坡护坡和道路挡土墙等。

- 施工方法：先进行墙基开挖、基础垫层的铺设，然后将石块或混凝土逐层填充，并注意墙顶坡度设计。

2. 加筋挡土墙：- 加筋方式：加筋挡土墙通过在墙的内部或背面嵌入钢筋或地面锚杆来增加墙体的稳定性。

- 特点优势：具有较高的抗侧向位移能力和较大的承载能力，适用于高度较大的挡土墙。

- 适用范围：常用于大型土石方工程、挡土墙和挡土坝等。

- 施工方法：先进行墙基开挖和基础的铺设，然后逐层建构墙体，并在墙的背面或内部嵌入加筋材料。

3. 悬臂挡土墙：- 结构特点：悬臂挡土墙利用墙体自身的重量和悬臂杆件的力作用来稳定土体。

- 适用范围：适用于较高的挡土墙和高度不规则或曲线形状的挡土墙。

- 特点优势：悬臂挡土墙具有较大的抗倾覆能力和较小的排土工程量。

- 施工方法：先进行墙基开挖、基础的铺设以及制作悬臂杆件，然后逐步建构挡土墙。

4. 预制挡土墙：- 预制方式：预制挡土墙是在现场外部制备墙体构件，并在施工现场进行安装拼接。

- 特点优势：具有施工便利性和较快的施工效率，减少现场工期。

- 适用范围：常用于公路、铁路和水利工程等。

- 施工方法：选取适当的预制方法，如预制混凝土挡土墙、预制钢结构挡土墙等，并进行现场的组装和安装。

5. 路堤挡土墙：- 用途特点：路堤挡土墙是用于公路或铁路路堤侧边的挡土结构。

- 结构形式：可采用重力式挡土墙、加筋挡土墙和悬臂挡土墙等形式。

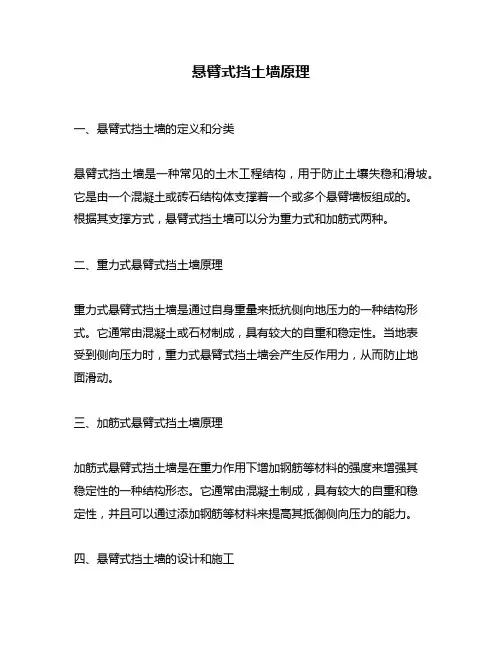

悬臂式挡土墙原理一、悬臂式挡土墙的定义和分类悬臂式挡土墙是一种常见的土木工程结构，用于防止土壤失稳和滑坡。

它是由一个混凝土或砖石结构体支撑着一个或多个悬臂墙板组成的。

根据其支撑方式，悬臂式挡土墙可以分为重力式和加筋式两种。

二、重力式悬臂式挡土墙原理重力式悬臂式挡土墙是通过自身重量来抵抗侧向地压力的一种结构形式。

它通常由混凝土或石材制成，具有较大的自重和稳定性。

当地表受到侧向压力时，重力式悬臂式挡土墙会产生反作用力，从而防止地面滑动。

三、加筋式悬臂式挡土墙原理加筋式悬臂式挡土墙是在重力作用下增加钢筋等材料的强度来增强其稳定性的一种结构形态。

它通常由混凝土制成，具有较大的自重和稳定性，并且可以通过添加钢筋等材料来提高其抵御侧向压力的能力。

四、悬臂式挡土墙的设计和施工设计悬臂式挡土墙时，需要考虑以下因素：1. 地质条件：包括土壤类型、坡度、地下水位等。

2. 挡土高度：挡土墙高度越高，所需的结构强度和稳定性就越大。

3. 压力：侧向压力是影响悬臂式挡土墙稳定性的主要因素之一。

4. 材料选择：根据实际情况选择合适的材料，如混凝土、砖石或钢筋等。

在施工过程中，需要注意以下问题：1. 基础处理：必须确保基础牢固，以支撑挡土墙的重量和侧向压力。

2. 材料质量：材料质量必须符合设计要求，并经过严格检查和测试。

3. 结构连接：各部分结构必须正确连接，以确保整个结构的稳定性和安全性。

4. 施工质量控制：施工过程中必须进行严格的质量控制，以确保结构符合设计要求。

五、悬臂式挡土墙的优缺点优点：1. 稳定性高：悬臂式挡土墙具有较大的自重和稳定性，能够有效地抵御侧向压力。

2. 施工简单：悬臂式挡土墙的施工过程相对简单，不需要大量的机械设备。

3. 经济实用：与其他类型的挡土墙相比，悬臂式挡土墙成本较低，经济实用。

缺点：1. 高度限制：悬臂式挡土墙的高度受到限制，通常不适用于超过30米高度的场合。

2. 材料限制：由于其自重较大，需要使用较为坚固的材料，如混凝土或石材等。

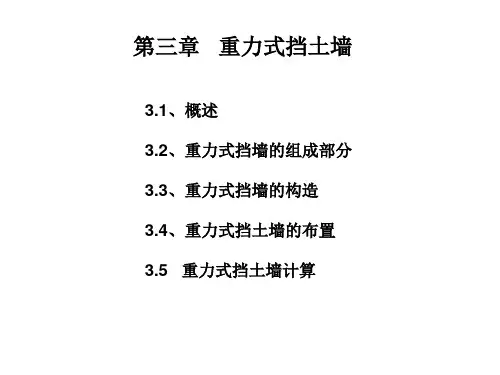

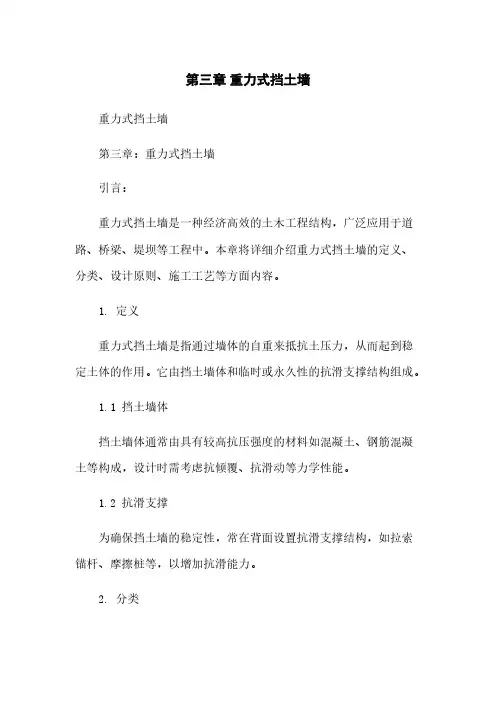

第三章重力式挡土墙重力式挡土墙第三章：重力式挡土墙引言：重力式挡土墙是一种经济高效的土木工程结构，广泛应用于道路、桥梁、堤坝等工程中。

本章将详细介绍重力式挡土墙的定义、分类、设计原则、施工工艺等方面内容。

1. 定义重力式挡土墙是指通过墙体的自重来抵抗土压力，从而起到稳定土体的作用。

它由挡土墙体和临时或永久性的抗滑支撑结构组成。

1.1 挡土墙体挡土墙体通常由具有较高抗压强度的材料如混凝土、钢筋混凝土等构成，设计时需考虑抗倾覆、抗滑动等力学性能。

1.2 抗滑支撑为确保挡土墙的稳定性，常在背面设置抗滑支撑结构，如拉索锚杆、摩擦桩等，以增加抗滑能力。

2. 分类重力式挡土墙可根据不同的材料、结构形式进行分类，下面分别介绍几种常见的分类方式。

2.1 材料分类按材料的不同，重力式挡土墙可分为钢筋混凝土挡土墙、石筑挡土墙、重力式砂石挡土墙等。

2.2 结构形式分类按结构形式的不同，重力式挡土墙可分为重力式重叠挡土墙、重力式连续挡土墙、重力式悬臂挡土墙等。

3. 设计原则重力式挡土墙的设计应考虑以下原则，以确保结构的安全稳定。

3.1 墙体稳定性原则挡土墙体的自重应能有足够的稳定性，用于抵抗土压力和外力作用。

设计时需考虑墙体的高度、宽度、墙体表面摩擦系数等因素。

3.2 抗滑稳定性原则挡土墙的背面抗滑支撑结构应能有效阻止土体发生滑动或倾覆。

设计时需考虑抗滑支撑的类型、布置形式、作用方式等。

3.3 应力和变形控制原则挡土墙的设计应考虑承受荷载后的应力分布和变形情况，以保证结构的安全性和使用性能。

4. 施工工艺重力式挡土墙的施工过程通常分为准备工作、基础处理、墙体施工、抗滑支撑施工等阶段。

4.1 准备工作包括勘察设计、材料采购、机械设备准备等。

必须充分了解地质情况和设计要求，确定合适的施工方法和参数。

4.2 基础处理施工前需要对挡土墙的基础进行处理，包括基础的平整、控制地下水位、加固等。

4.3 墙体施工挡土墙体按照设计要求、施工工艺进行施工，包括混凝土的浇筑、模板的拆除等。

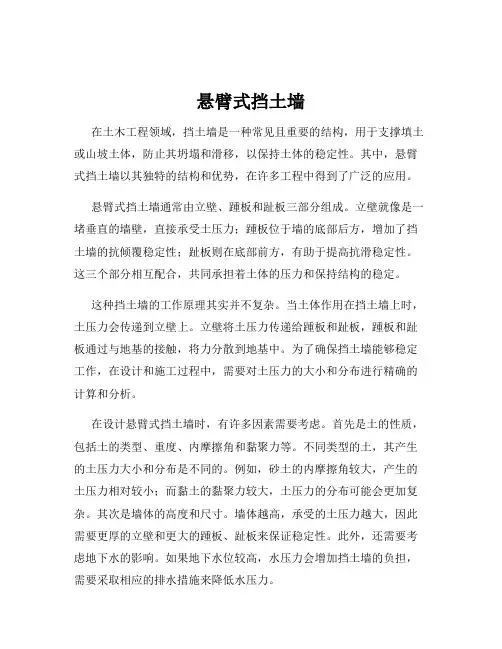

悬臂式挡土墙在土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止其坍塌和滑移，以保持土体的稳定性。

其中，悬臂式挡土墙以其独特的结构和优势，在许多工程中得到了广泛的应用。

悬臂式挡土墙通常由立壁、踵板和趾板三部分组成。

立壁就像是一堵垂直的墙壁，直接承受土压力；踵板位于墙的底部后方，增加了挡土墙的抗倾覆稳定性；趾板则在底部前方，有助于提高抗滑稳定性。

这三个部分相互配合，共同承担着土体的压力和保持结构的稳定。

这种挡土墙的工作原理其实并不复杂。

当土体作用在挡土墙上时，土压力会传递到立壁上。

立壁将土压力传递给踵板和趾板，踵板和趾板通过与地基的接触，将力分散到地基中。

为了确保挡土墙能够稳定工作，在设计和施工过程中，需要对土压力的大小和分布进行精确的计算和分析。

在设计悬臂式挡土墙时，有许多因素需要考虑。

首先是土的性质，包括土的类型、重度、内摩擦角和黏聚力等。

不同类型的土，其产生的土压力大小和分布是不同的。

例如，砂土的内摩擦角较大，产生的土压力相对较小；而黏土的黏聚力较大，土压力的分布可能会更加复杂。

其次是墙体的高度和尺寸。

墙体越高，承受的土压力越大，因此需要更厚的立壁和更大的踵板、趾板来保证稳定性。

此外，还需要考虑地下水的影响。

如果地下水位较高，水压力会增加挡土墙的负担，需要采取相应的排水措施来降低水压力。

悬臂式挡土墙的优点是比较明显的。

它的结构相对简单，施工方便。

与重力式挡土墙相比，悬臂式挡土墙可以在相同的条件下节省材料，降低工程造价。

而且，它的适应性较强，可以在不同的地形和地质条件下使用。

例如，在狭窄的场地或者地形复杂的区域，悬臂式挡土墙能够更好地发挥其优势。

然而，悬臂式挡土墙也并非没有缺点。

由于其依靠自身的结构来抵抗土压力，对混凝土和钢筋的要求较高，如果施工质量不过关，容易出现裂缝和变形等问题。

而且，在地震等自然灾害发生时，悬臂式挡土墙的抗震性能相对较弱，需要采取额外的抗震措施来确保其安全。

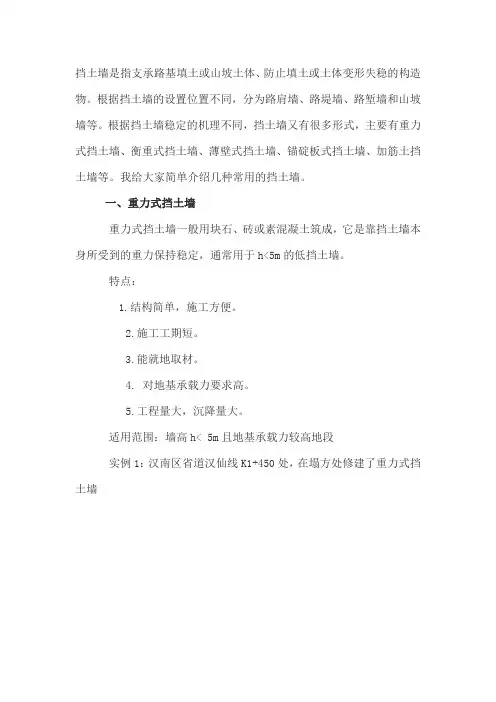

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。

根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。

我给大家简单介绍几种常用的挡土墙。

一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。

特点：1.结构简单，施工方便。

2.施工工期短。

3.能就地取材。

4. 对地基承载力要求高。

5.工程量大，沉降量大。

适用范围：墙高h< 5m且地基承载力较高地段实例1：汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙二、悬壁（臂）式挡土墙悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。

特点：1.截面尺寸小。

2.施工方便。

3.对地基承载力要求不高。

4. 工作面较大。

适用范围：地基土质差且墙高h>5m的重要工程。

实例2:汉口江滩防水墙（三阳路—一元路）三、扶壁式挡土墙当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8h~1.0h设置一道扶壁，称为扶壁式挡土墙。

特点：1.工程量小。

2.对地基承载力要求不高。

3.工艺较悬臂式复杂。

适用范围：地质条件差且墙高h>10m的重要工程实例3:四、锚杆、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成。

锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构。

锚定板式挡土墙锚杆挡土墙特点：1.结构轻，柔性大。

2.工程量少，造价低。

3.施工工艺较复杂适用范围：适用于地基承载力较低的重要工程，墙高可达27m。

五、加筋挡土墙加筋挡土墙由面板、拉筋组成。

依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。

挡土墙类型（一）引言概述：挡土墙是一种常见的地下工程结构，用于抵抗土壤的压力、防止土体滑动或坍塌，保护基础设施的安全稳定。

挡土墙类型繁多，本文将从五个大点进行阐述：重力式挡土墙、基础式挡土墙、承台式挡土墙、悬臂式挡土墙和土工格栅挡土墙。

正文：1. 重力式挡土墙- 原理：依靠墙身本身的重量抵抗土壤压力。

- 小点1：墙身采用混凝土或石材等重型材料建造。

- 小点2：适用于土体稳定性较好的场地，不宜使用在软土地区。

- 小点3：建造简单，成本相对较低。

2. 基础式挡土墙- 原理：通过增加挡土墙的基础面积，提高墙体稳定性。

- 小点1：常见的基础形式包括摊铺混凝土基础和沉井基础。

- 小点2：适用于基础承载力较弱的场地，能提高墙体的稳定性。

- 小点3：施工难度较大，需要考虑深挖和基础排水等问题。

3. 承台式挡土墙- 原理：挡土墙上设置一道水平承台，均匀分布土壤压力。

- 小点1：承台通常采用钢筋混凝土结构。

- 小点2：适用于较高的挡土墙，能减小土壤的局部集中应力。

- 小点3：施工复杂，需要充分考虑承台的设置和墙体连接等问题。

4. 悬臂式挡土墙- 原理：挡土墙上设置一定长度的悬臂梁，改变土壤压力的传递路径。

- 小点1：悬臂梁通常采用预应力钢筋混凝土。

- 小点2：适用于挡土墙高度较大的情况，能减小土壤的侧向推力。

- 小点3：施工难度较大，需要考虑悬臂梁的刚度和连接方式等问题。

5. 土工格栅挡土墙- 原理：利用土工格栅的抗拉强度和土体的摩擦力共同抵抗土壤压力。

- 小点1：土工格栅通常由高强度聚合物或金属材料制成。

- 小点2：适用于土壤稳定性差、水土流失严重的场地。

- 小点3：施工相对简便，具有较好的柔性和适应性。

总结：挡土墙类型繁多，每种类型都有其适用的场合和特点。

根据具体工程要求和土体条件，选择合适的挡土墙类型是确保土体稳定和工程安全的关键。

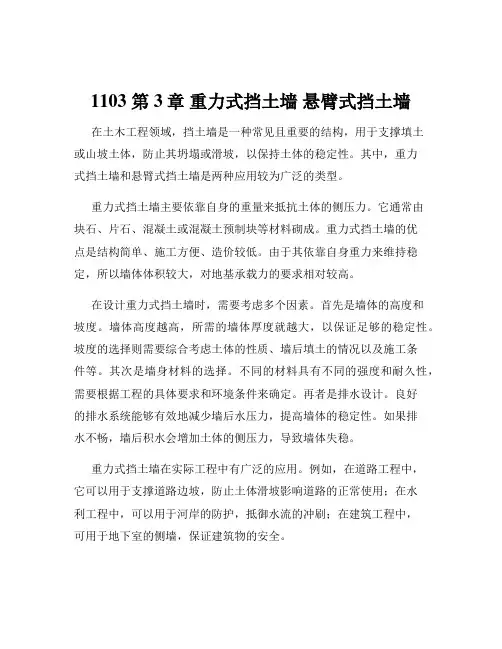

1103 第3章重力式挡土墙悬臂式挡土墙在土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止其坍塌或滑坡，以保持土体的稳定性。

其中，重力式挡土墙和悬臂式挡土墙是两种应用较为广泛的类型。

重力式挡土墙主要依靠自身的重量来抵抗土体的侧压力。

它通常由块石、片石、混凝土或混凝土预制块等材料砌成。

重力式挡土墙的优点是结构简单、施工方便、造价较低。

由于其依靠自身重力来维持稳定，所以墙体体积较大，对地基承载力的要求相对较高。

在设计重力式挡土墙时，需要考虑多个因素。

首先是墙体的高度和坡度。

墙体高度越高，所需的墙体厚度就越大，以保证足够的稳定性。

坡度的选择则需要综合考虑土体的性质、墙后填土的情况以及施工条件等。

其次是墙身材料的选择。

不同的材料具有不同的强度和耐久性，需要根据工程的具体要求和环境条件来确定。

再者是排水设计。

良好的排水系统能够有效地减少墙后水压力，提高墙体的稳定性。

如果排水不畅，墙后积水会增加土体的侧压力，导致墙体失稳。

重力式挡土墙在实际工程中有广泛的应用。

例如，在道路工程中，它可以用于支撑道路边坡，防止土体滑坡影响道路的正常使用；在水利工程中，可以用于河岸的防护，抵御水流的冲刷；在建筑工程中，可用于地下室的侧墙，保证建筑物的安全。

与重力式挡土墙不同，悬臂式挡土墙则是一种轻型的挡土墙结构。

它由立壁、趾板和踵板三部分组成。

立壁是挡土的主要部分，承受墙后土体的侧压力；趾板位于墙的前端，增加墙体的抗倾覆稳定性；踵板位于墙的后端，增加墙体的抗滑移稳定性。

悬臂式挡土墙的设计需要精确的计算和分析。

其中，墙体的内力计算是关键。

通过对墙体所受的土压力、水压力等进行分析，计算出墙体各部分的弯矩和剪力，从而确定墙体的配筋和尺寸。

此外，悬臂式挡土墙的稳定性验算也非常重要，包括抗倾覆稳定性、抗滑移稳定性和地基承载力验算等。

只有在各项验算都满足要求的情况下，墙体才能保证安全可靠。

悬臂式挡土墙的优点是结构轻巧、美观，对地基承载力的要求相对较低。

第三章园林挡墙景观工程一、选择题1.有一类挡土墙依靠墙体自重取得稳定性，在构筑物的任何部分都不存在拉应力，砌筑材料多为砖砌体、毛石和不加钢筋的混凝土。

这类挡土墙是（）。

A.重力式挡土墙B.悬臂式挡土墙C.扶跺式挡土墙D.桃板式挡土墙2.在园林中为截留视线，丰富园林层次，或作为背景，以便突出景物时所设置的墙体被称为（）oA.隔墙B.驳岸C.挡土墙D.景墙3.关于料石砌筑施工，以下说法错误的是（）＜.A.料石砌体应上下平缝B.料石砌体水平灰缝厚度，应按料石种类确定C.料石墙长度超过设计规定时应设置变形缝D.雨季施工每天砌筑高度不宜超过1.2m4.在园林水体边缘与陆地交界处，为稳定岩壁、保护河岸不被冲刷或水淹所设置的与挡土墙类似的构筑物被称为（）。

A.驳岸B.挡土墙C.景墙D. 边坡5.一般仅限于用作临时性或简易挡土墙（包括驳岸）的材料是（A.石块B.钢筋混凝土C.砖D.木材或竹材6.在斜坡或一堆土方的底部起抵挡泥土崩散作用的工程结构体称为（）。

A.堤岸B.景墙C.边坡D.挡土墙7.砌块式挡土墙的高度宜小于（)m。

A. 1.5B. 5C.10D.20二、填空题1.砖基础的施工工艺流程的最后一步为检查和。

2.有一类挡土墙依靠墙体自重取得稳定性，在构筑物的任何部分都不存在拉应力，砌筑材料多为砖砌体、毛石和不加钢筋的混凝土。

这类挡土墙的名称是O3.毛石或加工石用来建造挡土墙可采用两种砌筑方法：浆砌法和O4.在园林水体边缘与陆地交界处，为稳定岩壁、保护河岸不被冲刷或水淹所设置的与挡土墙类似的构筑物被称为O5.在园林中为截留视线，丰富园林层次，或作为背景，以便突出景物时所设置的墙体称为O6.有一类挡土墙，断面通常为1.形或倒T形，墙体材料都是混凝土。

这类挡土墙被称为O7.在土坡外侧修建的、目的是使之维持稳定的人工墙体被称为o三、名词解释1.景墙2.悬臂式挡土墙四、简答题1.简述挡土墙的主要功能。

2.简述重力式挡土墙横断面形式有哪几种。

挡土墙类型与构造在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑移，以保持土体的稳定性。

挡土墙的类型多样，构造也各有特点，下面我们就来详细了解一下。

一、挡土墙的类型1、重力式挡土墙重力式挡土墙依靠自身的重力来抵抗土压力。

它通常由块石、混凝土或毛石混凝土砌成，结构简单，施工方便。

重力式挡土墙的优点是取材容易、经济实用，适用于高度较低、地基条件较好的情况。

但它的体积较大，对地基承载力要求较高。

2、悬臂式挡土墙悬臂式挡土墙由立壁和底板组成，立壁多为钢筋混凝土板，底板则为钢筋混凝土板或条形基础。

这种挡土墙的受力特点是通过立壁和底板共同承受土压力，并将其传递到地基上。

悬臂式挡土墙结构轻巧，适用于墙高较大、地基承载力较低的情况，但施工较为复杂，成本较高。

3、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，沿墙长每隔一定距离增设扶壁，以增强挡土墙的稳定性。

扶壁与立壁和底板共同工作，承受土压力。

扶壁式挡土墙适用于更高的挡土墙，其稳定性较好，但施工难度和成本也相应增加。

4、锚定式挡土墙锚定式挡土墙由墙面系、拉杆和锚定板（或锚杆）组成。

拉杆一端与墙面系连接，另一端通过锚定板（或锚杆）锚固在稳定的地层中，利用拉杆的拉力来抵抗土压力。

锚定式挡土墙适用于填方工程，具有结构轻巧、施工方便等优点，但对拉杆和锚定板（或锚杆）的设计和施工要求较高。

5、加筋土挡土墙加筋土挡土墙是在土中加入拉筋，利用拉筋与土之间的摩擦力来抵抗土压力。

墙面通常采用预制的混凝土面板。

加筋土挡土墙具有造型美观、施工简便、造价低廉等优点，适用于填方工程和软弱地基。

二、挡土墙的构造1、墙身墙身是挡土墙的主体部分，其作用是承受土压力和其他荷载。

墙身的材料可以是石材、混凝土、砖等。

对于重力式挡土墙，墙身通常做成梯形；对于悬臂式和扶壁式挡土墙，墙身多为矩形。

2、基础基础是将挡土墙的荷载传递到地基上的部分，其形式和尺寸应根据地基条件、挡土墙高度和类型等因素确定。

挡土墙的结构分类及适用范围（一）引言概述：挡土墙是一种用于提供土壤支撑和防止土壤坡体滑动的重要工程结构。

不同类型的挡土墙在结构上存在差异，适用于不同的地质和工程条件。

本文将介绍挡土墙的结构分类及其适用范围。

一、重力式挡土墙重力式挡土墙是最简单常见的一种挡土墙结构。

它通过墙体的自身重量来提供支撑和抵抗土壤压力。

重力式挡土墙适用于高度较低、土壤坚实且边坡稳定的情况。

其主要特点包括：1.1 墙体采用重力块石或混凝土构成；1.2 需要具有足够的自重来抵抗土壤压力；1.3 适合用于边坡较为稳定的区域。

二、钢筋混凝土重力挡土墙钢筋混凝土重力挡土墙是在重力式挡土墙的基础上增加了钢筋骨架，以提高墙体的抗倾覆能力和整体稳定性。

它适用于以下情况：2.1 要求挡土墙高度较高；2.2 土壤边坡不稳定或存在侧面荷载；2.3 需要考虑地震或风荷载的影响。

三、挤土桩墙挤土桩墙是通过将土壤挤入预埋桩孔中形成的一种挡土墙结构。

它的适用范围包括：3.1 土壤松软且水位较高的地区；3.2 对地下水位变化要求较高的区域；3.3 需要减少挡土墙对邻近建筑物或地下设施的影响。

四、悬臂式挡土墙悬臂式挡土墙是一种将倾斜或垂直墙体的力向下传递的结构。

它适用于以下情况：4.1 需要在较小的空间内提供较高的挡土高度；4.2 适用于局部支撑或墙体与边坡连接的情况；4.3 需要考虑土壤侧向位移的地区。

五、格栅挡土墙格栅挡土墙是由钢筋或其他材料制成的格栅结构，用于固定土壤和防止坡体滑动。

它适用于以下情况：5.1 需要一定的透水性和排水性能的地区；5.2 土壤边坡松散且高度较高的区域；5.3 需要考虑土壤侧向位移和水平荷载影响的情况。

总结：挡土墙是一种重要的土木工程结构，根据不同的地质和工程条件，可以选择适合的结构类型。

本文介绍了重力式挡土墙、钢筋混凝土重力挡土墙、挤土桩墙、悬臂式挡土墙和格栅挡土墙这五种常见的挡土墙结构及其适用范围，希望对工程设计和施工有所帮助。

引言概述：挡土墙是一种用于抵御土方推力的结构工程，在土木工程中被广泛应用。

它们可以有效地控制山体滑坡、土方塌方及其他土质边坡的稳定性问题。

本文将探讨五种常见的挡土墙类型，包括重力式挡土墙、深层锚杆挡土墙、悬臂挡土墙、挠性挡土墙和抗滑桩挡土墙。

对于每一种类型，我们将详细介绍其原理、适用条件、结构特征以及设计要点。

正文内容：1.重力式挡土墙1.1原理：重力式挡土墙依靠自身重量抵抗土体推力。

1.2适用条件：适用于土本身具有一定的稳定性，且土体自身重力足以抵抗推力的情况。

1.3结构特征：通常采用混凝土或砌石作为挡土墙的材料，底部增设反滑板以增加稳定性。

1.4设计要点：考虑土体重力、水平推力、墙底反滑板设计、墙体稳定性等因素。

2.深层锚杆挡土墙2.1原理：深层锚杆挡土墙通过拉索或锚杆将土体与墙体连接，增加整体稳定性。

2.2适用条件：适用于土体较松软、坚硬土层较深或挡土墙高度较大的情况。

2.3结构特征：墙体内部设置锚杆或者锚索，并与土体相互连接。

2.4设计要点：考虑土体深层锚杆设计、墙体稳定性、锚杆和拉索的受力等因素。

3.悬臂挡土墙3.1原理：悬臂挡土墙利用悬臂力抵抗土体推力。

3.2适用条件：适用于较高挡土墙、土体层厚度不一致或者需要在挡土墙后进行无障碍施工时。

3.3结构特征：挡土墙体前倾，通常设置悬臂或者悬臂墙脚。

3.4设计要点：考虑悬臂设计、墙体稳定性、悬臂墙脚受力等因素。

4.挠性挡土墙4.1原理：挠性挡土墙通过其柔性特性来抵抗土体推力。

4.2适用条件：适用于土体较软、水平推力较大或需要考虑地震荷载的情况。

4.3结构特征：挡土墙采用钢筋混凝土构造，设置水平和垂直挡板以增加刚度。

4.4设计要点：考虑挠性墙体的设计、刚度、水平和垂直挡板的作用等因素。

5.抗滑桩挡土墙5.1原理：抗滑桩挡土墙通过桩与土体的摩擦力抵抗土体推力。

5.2适用条件：适用于土体边坡较陡、推力较大或需要在有限空间内进行施工的情况。

5.3结构特征：土体前方设置桩墙，桩与土体通过摩擦力相互作用。

土木工程知识点-分分钟认清不同的挡土墙一、常见挡土墙的结构形式及特点在城市道路桥梁工程常见的有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。

按照挡土墙结构形式及结构特点，可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表：重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力(土压力)，以维持土体稳定，多用料石或混凝土预制块砌筑，或用混凝土浇筑，是目前城镇道路常用的一种挡土墙形式。

衡重式挡土墙的墙背在上下墙间设衡重台，利用衡重台上的填土重量使全墙重心后移增加墙体的稳重。

挡土墙基础地基承载力必须符合设计要求，并经检测验收合格后方可进行后续工序施工。

施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。

挡土墙投入使用时，应进行墙体变形观测，确认合格要求。

二、挡土墙结构受力挡土墙结构会受到土体的侧压力作用，该力的总值会随结构与土相对位移和方向而变化，侧压力的分布会随结构施工程序及变形过程特性而变化。

挡土墙结构承受土压力有：静止土压力、主动土压力和被动土压力。

静止土压力：若刚性的挡土墙保持原位静止不动，墙背土层在未受任何干扰时，作用在墙上水平的压应力称为静止土压力。

其合力为E0( kN/m)、强度为P0( kPa)。

主动土压力：若刚性挡土墙在填土压力作用下，背离填土一侧移动，这时作用在墙上的土压力将由静止压力逐渐减小，当墙后土体达到极限平衡，土体开始剪裂，并产生连续滑动面，使土体下滑。

这时土压力减到最小值，称为主动土压力。

合力和强度分别用EA (kN/m)和PA (kPa)表示。

被动土压力：若刚性挡土墙在外力作用下，向填土一侧移动，这时作用在墙上的土压力将由静止压力逐渐增大，当墙后土体达到极限平衡，土体开始剪裂，出现连续滑动面，墙后土体向上挤出隆起，这时土压力增到最大值，称为被动土压力。

三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。
