电路基础练习题(四)

第四章测试一、填空题（共6 题,75.0分）1.只要求出__________、__________和__________这三个量,就能立即写出换路后的电压或电流________________的表达式。

2.具有一个独立初始条件的动态电路叫( )电路。

3.换路后的一瞬间,电容的端_________和电感中的___________都保持换路前一瞬间的数值,这叫做___________。

4.R、C串联电路过渡过程的时间常数τ=( ),而R、L串联电路过渡过程的时间常数τ=( )5.线性动态电路的全响应,根据叠加定理可表示为( )响应与( )响应之和。

6.换路后的一瞬间,电容的端________和电感的_________都保持前一瞬间的数值,这叫_________。

二.判断题（共2 题,25.0分）1.一阶动态电路三要素法的通式为f(t)=f(∞)+[f(0+)－f(∞)]·e-t/τ答案：对2.RC一阶电路中,电容电压UC的零输入响应是按指数规律增长。

答案：对第五章测试一、单选题（共8 题,20.0分）1.标有额定值220V 60W的灯泡，将它接在电源上，它消耗的功率（）。

A.小于60WB.等于60WC.大于60WD.无法确定答案：B2.在电阻和电容串联电路中,阻抗1Z1=( )A.A+XCB.sqrt(R*R±Xc*Xc)C.uc/icD.Ucm/Ic答案：B3.启辉器中装有一只电容器,其作用是( )A.启辉器中装有一只电容器,其作用是B.保护启辉器的动静触片C.通交流隔直流答案：A4.在纯电容电路中,电压有效值不变,频率增大时,电路中的电流将( )A.增大B.减小C.不变D.无法确定答案：A5.若频率为f时电路的感抗等于容抗,当频率为2f时,该感抗为容抗的( )。

A.2倍B.0.25倍C.相等D.4倍答案：D6.两个同频率正弦交流电流i1、i2的有效值各为40A和30A, 当i1+i2的有效值为70A时,i1与i2的相位差是( )。

《电路基础》期中试卷0.5分，共16分）1.任何一个完整的电路都必须有 、 和 3个基本部分。

具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。

电路的作用是对电能进行 、 和 ；对电信号进行 、 和 。

2.电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。

3.电路有 、 和 三种工作状态。

当电路中电流0R U I S 、端电U ＝0时，此种状态称为 ，这种情况下电源产生的功率全部消耗在 4.在应用叠加定理考虑某个电源的单独作用时，应保持电路结构不变，将电路中的其他理想电源视为零值，亦即理想电压源 ，电动势为 ；理想电流源 ，电流为 ； 5.在多个电源共同作用的 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 ，称为叠加定理。

6.使用叠加定理叠加时只对独立电源产生的响应叠加，受控源在每个独立电源 ，即应用叠加定理时，受控源要与7.一个具有b 条支路，n 个节点（b>n ）的复杂电路，用支路电流法求解时，需列出 个方程式来联立求解，其中 个为节点电流方程式， 8.表征正弦交流电振荡幅度的量是它的 ；表征正弦交流电随时间变化快慢程度的量是 ；表征正弦交流电起始位置时的量称为它的 。

三者称为正弦量的 。

9.某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为 V二、简答题（每题6分，共30分） 1.什么是电流和电压的参考方向？2.如何表述基尔电流霍夫定律和基尔霍夫电压定律？3.简述叠加定理的基本内容和适用范围。

4.简述支路电流法的解题步骤。

5.纯电阻电路在日常生活中有哪些应用？纯电阻电路中电压与电流关系是什班级学号姓名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订线么？三、分析题（每题8分，共16分）1.根据日常观察，电灯在深夜时要比黄昏时亮一些，为什么？2. 图1(a)所示是一电池电路，当U=3 V，E=5 V时，该电池做电源还是做负载用？图1(b)所示也是一电池电路，当U=5 V，E=3 V时，则又如何？UE2ΩIUE2ΩI(a) (b)图1四、计算题（共38分）1.求图2中bc两点间的电压U bc。

习题四1．用叠加定理求图题4-1所示电路中的电流i R 。

图题4-1解： A 2电流源单独作用时：A i R 12101010'−=×+−=V 80电压源单独作用时：i A i R 4101080''=+=原电路的解为：A i i i R R R 341'''=+−=+=2．用叠加定理求图题4-2所示电路中的电压u ab 。

4图题4-2解：V 24电压源单独作用时：Ω6Ω=+×==46126126//121RV R R u ab 1224411'=×+=A 3电流源单独作用时：Ω4Ω6''A i 13623611214161''=×=×++=V i u ab 6616''''=×=×= 原电路的解为：V u u u ab ab ab 18612'''=+=+=3．用叠加定理求图题4-3所示电路中的电流i 。

6A图题4-3解： A 6电流源单独作用时：ΩΩ6A i 4612612'−=×+−= V 36电压源单独作用时：Ω6Ω6ΩΩA i 261236''−=+−=原电路的解为：()()A i i i 624'''−=−+−=+=4．图题4-4所示电路中，R =6Ω，求R 消耗的功率。

图题4-4解： 将R 支路以外的部分看作一个二端电路。

可采用叠加原理求oc u ：12⎟⎠⎞⎜⎝⎛++××+×+=26363212636oc u V 1688=+=求其等效电阻：eqRΩ=++×=426363eq R 原电路简化为：Ri=eq R u oc =RA R R u i eq oc R 6.14616=+=+=W R i P R R 36.1566.122=×=×=5．图题4-5所示电路中， R 1=1.5Ω R 2=2Ω，求（a ）从a、b 端看进去的等效电阻；（b ）i 1与i s 的函数关系。

■ 模拟试题四：一、填充题：在下列各题中，请将题目所要求的解答填入各横线上方。

(本大题共5小题，每题4分，总计20分)1、某一端口的电流、电压的瞬时值表达式分别为，V，该端口其吸收的平均功率____。

[点击查看答案]答：2、为求一线圈（电阻和电感串联）的电感，在其两端加正弦交流电压，电压源的角频率为100，测得其两端电压为100V，电流为2A，消耗的平均功率为120W，则其电感____。

[点击查看答案]答：3、某一阶电路的全响应，若初始条件不变而激励源幅值减少为原来的一半，则其全响应为____。

[点击查看答案]答：4、图1所示电路中，如，，则____。

[点击查看答案]答：5、图2所示电路中，电压源提供的功率____。

[点击查看答案]答：二、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入括号中。

(本大题共5小题，每题4分，总计20分) 1．一个理想独立电压源的基本特性是（）:A.其两端电压与流过的电流无关;流过的电流可为任意值,由外电路即可确定B.其两端电压与流过的电流有关;流过的电流不为任何值,由电压源即可确定C.其两端电压与流过的电流无关;电流必定由电压源正极流出,可为任意值D.其两端电压与流过的电流有关;电流未必由电压源正极流出,可为任意值[点击查看答案]答：A2．已知某正弦电压V, 正弦电流A, 则、之间的相位关系是（）A.超前 B 超前 C. 超前 D. 、同相位[点击查看答案]答：B3．RLC串联谐振电路达到谐振时，以下论述中正确的是(时)（）A.电容两端电压达最大值B.电感两端电压达最大值C.电阻两端电压达最大值D.以上三个电压均达最大值[点击查看答案]答：C4．下列关于三相电路的电压(电流)的关系式中,正确的是（）A.任何三相电路中,线电流++=0；B.任何三相电路中,线电压++=0；C.任何三角形联接的三相电路中,；D.任何星形联接的三相电路中, 。

[点击查看答案]答：B5．三个大小均为的电阻接成星形，则其等效的三角形解法中每个电阻的阻值为（）A.；B.3；C.；D.2[点击查看答案]答：B三、综合计算题。

电路基础练习题库与参考答案一、单选题（共60题，每题1分，共60分）1、1KWH电可供一只“220V.25W的灯泡正常发光的时间是()。

A、20hB、40hC、25hD、45h正确答案：B2、我国低压供电电压单相为220伏,三相线电压为380伏,此数值指交流电压的()。

A、平均值B、最大值C、有效值D、瞬时值正确答案：A3、10度电可供220V/40W的灯泡正常发光()。

A、250hB、20hC、200hD、260h正确答案：B4、某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为()。

A、u=380sin314t(V);B、u=380sin(314t+90^0)V;C、u=537sin(314t+45^0)V;D、u=537sin(314t+90^0)正确答案：C5、已知某正弦量i=5A2sin(314t+30°)A,则其最大值为()。

A、5B、5a2C、10D、以上皆正确正确答案：A6、当用万用表测较大电阻值时,不小心将两手接触在电阻两端,此时测量值会()。

A、不变B、偏大C、偏小D、以上皆正确正确答案：C7、常用电工仪表的难确度等级分为()。

A、四级B、七级C、五级D、以上皆正确正确答案：B8、交流发电机用转子总成来产生()。

A、磁场B、电场C、电磁场D、以上皆正确正确答案：A9、三相四线制电源的线电压与相电压的数量关系为()。

A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A10、1安培等于()微安。

A、102B、109C、106D、103正确答案：C11、下列设备中,其中通常作为电源()。

A、发电机B、电视机C、电炉D、以上皆正确正确答案：A12、电流表必须如何在被测电路中进行测量()。

A、并联B、串联C、串并联D、以上皆正确正确答案：B13、电容器电容量的大小与极板的哪一部分成正比关系()。

A、面积B、之间的距离C、尺寸D、材料正确答案：A14、锗二极管的管压降约为()。

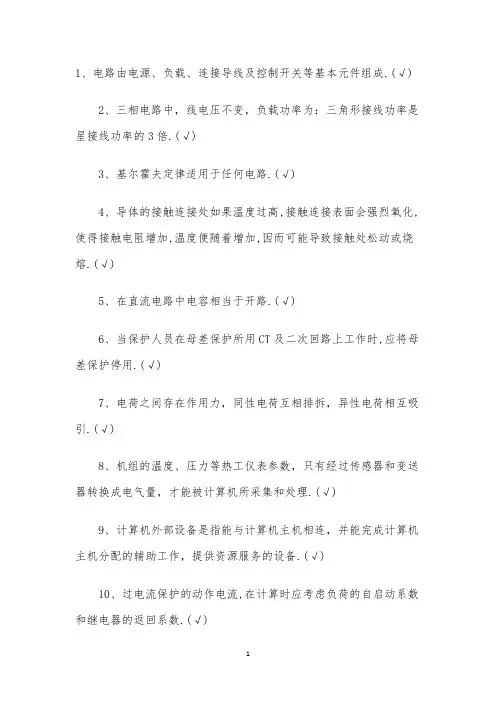

1、电路由电源、负载、连接导线及控制开关等基本元件组成.(√)2、三相电路中，线电压不变，负载功率为：三角形接线功率是星接线功率的3倍.(√)3、基尔霍夫定律适用于任何电路.(√)4、导体的接触连接处如果温度过高,接触连接表面会强烈氧化,使得接触电阻增加,温度便随着增加,因而可能导致接触处松动或烧熔.(√)5、在直流电路中电容相当于开路.(√)6、当保护人员在母差保护所用CT及二次回路上工作时,应将母差保护停用.(√)7、电荷之间存在作用力，同性电荷互相排拆，异性电荷相互吸引.(√)8、机组的温度、压力等热工仪表参数，只有经过传感器和变送器转换成电气量，才能被计算机所采集和处理.(√)9、计算机外部设备是指能与计算机主机相连，并能完成计算机主机分配的辅助工作，提供资源服务的设备.(√)10、过电流保护的动作电流,在计算时应考虑负荷的自启动系数和继电器的返回系数.(√)11、可编程序控制器(PLC)是将计算机技术、自动控制技术和通讯技术融为一体，是实现工厂自动化的核心设备.(√)12、发电机失磁保护由阻抗继电器组成，具有明显的方向性，只有当测量阻抗在坐标的第Ⅲ、Ⅳ象限阻抗才动作.(√)13、当三相对称负载三角形连接时，线电流等于相电流.(×)14、新变压器加入电网运行时,必须进行定相工作.(√)15、可编程控制器(PLC)编程语言采用了与线路接线图近似的梯形图语言和类似汇编语言的语言表语言.(√)16、电阻率也称电阻系数，它指某种导体作成长1m，横截面积1mm2的导体，在温度20ºC时的电阻值.(√)17、电阻率用"ρ"表示，是一常数，反映了导体导电性的好坏，电阻率大，说明导电性能差，电阻率小，说明导电性能好.(√)18、导电材料的电阻，不仅和材料有关，尺寸有关，而且还会受外界环境的影响，金属导体的电阻值，随温度升高而增大，非金属导体电阻值，却随温度的上升而减少.(√)19、为了计算导电材料在不同温度下的电阻值，我们把温度每升高1ºC时，导体电阻值的增加与原来电阻值的比值叫做导体电阻的温度系数，用"α"表示.(√)20、欧姆定律是用来说明电路中电压、电流、电阻，这三个基本物理量之间关系的定律，它指出：在一段电路中流过电阻的电流I，与电阻R两端电压成正比，而与这段电路的电阻成反比.(√)21、全电路欧姆定律是用来说明，在单一闭合电路中，电压、电流、电阻之间基本关系定律，即在单一闭合电路中，电流与电源的电动势成正比，与电路电源的内阻和外阻之和成反比.(√)22、蓄电池电解液温度超过35℃时，其容量减少.(√)23、单位时间内电场力所做的功叫做电功率，电功率反映了电场力移动电荷做功的速度.(√)24、当电流流过导体时，由于导体具有一定的电阻，因此就要消耗一定的电能，这些电能转变的热能，使导体温度升高，这种效应称为电流的热效应.(√)25、电气上的"地"的含义不是指大地，而是指电位为零的地方.(√)26、接地的中性点又叫零点.(×)27、当磁力线、电流和作用力这三者的方向互相垂直时，可以用右手定则来确定其中任一量的方向.(×)28、差动保护元件中，装设了躲避励磁涌流的短路线圈.(√)29、由于外界原因，正电荷可以由一个物体转移到另一个物体.(×)30、载流导体在磁场中要受到力的作用.(√)31、铁芯绕组上的交流电压与电流的关系是非线性的.(√)32、交流铁芯绕组的电压、电流、磁通能同为正弦波.(×)33、当直流系统正极对地和负极对地绝缘均良好时，绝缘监察装置电压表正极对地和负极对地电压约等于母线电压的1/2.(√)34、电力系统短路故障，按持续时间的长短可分为瞬时故障和永久性故障.(√)35、有功功率和无功功率之和称为视在功率.(×)36、串联电路中，电路两端的总电压等于各电阻两端的分压之和.(√)37、雷电过电压分为直击雷过电压和感应雷过电压两种.(√)38、蓄电池出口熔断器熔体的额定电流应按蓄电池1h放电电流来选择.(√)39、叠加定理适用于复杂线性电路中的电流和电压.(√)40、电阻元件的电压和电流方向总是相同的.(√)41、晶体三极管主要作为电子电路的放大、振荡元件.(√)42、任意电路中支路数一定大于节点数.(×)43、由L=φ/i可知，电感L与电流i成反比.(×)44、在可控硅整流电路中，改变控制角a，就能改变直流输出电压的平均值.(√)45、对称三相正弦量在任一时刻瞬时值的代数和都等于一个固定常数.(×)46、当储能开关操作压力下降到自动合闸闭锁压力时，断路器的贮能系统具有提供一次合、分操作的能力.(√)47、在零初始条件下，刚一接通电源瞬间，电容元件相当于短路.(√)48、变压器在负载运行状态下，将产生铜耗与铁耗.(√)49、硬磁材料的剩磁、矫顽磁力以及磁滞损失都较小.(×)50、绕组中有感应电动势产生时，其方向总是与原电流方向相反.×51、通电绕组的磁通方向可用右手定则判断.(×)52、交流铁芯绕组的主磁通由电压U、频率f及匝数N所决定的.(√)53、铁磁材料被磁化的外因是有外磁场.(√)54、无载调压变压器在切换分接头后，应测量其绕组的直流电阻.(√)55、35千伏直配变压器小修每年至少1次.(√)56、电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上.(√)57、三相三线制电路中，三个相电流之和必等于零.(√)58、对称三相正弦量在任一时刻瞬时值的代数和都等于零.(√)59、铁磁材料被磁化的内因是具有磁导.(√)60、变压器铁芯中的主磁通随负载的变化而变化.(×)61、同步电动机的转速不随负载的变化而变化.(√)62、采用并联电容器，可以提高功率因数降低线路损耗，改善电压质量.(√)63、对并联电力电容器组，必须装设放电电阻.(√)64、改变异步电动机电源频率就改变电动机的转速.(√)65、电流的热效应是对电气运行的一大危害.(√)66、电容器储存的电量与电压的平方成正比.(×)67、电容器具有隔断直流电，通过交流电的性能.(√)68、运行中的电力电抗器周围有很强的磁场.(√)69、在直流回路中串入一个电感线圈，回路中的灯就会变暗.(×)70、在电容电路中，电流的大小完全决定于交流电压的大小.(×)71、继电保护整定计算所说的正常运行方式是指：常见的运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修运行方式.(√)72、电荷之间存在着作用力，同性电荷互相排斥，异性电荷互相吸引.(√)73、电压也称电位差，电压的方向是由高电位指向低电位，外电路中，电流的方向与电压的方向是一致的，总是由高电位流向低电位.(√)74、若两只电容器的电容不等，而它们两端的电压一样，则电容大的电容器的电荷量多，电容小的电容器带的电荷小.(√)75、在一段电阻电路中，如果电压不变，当增加电阻时，电流就减少，如果电阻不变，增加电压时，电流就减少.(×)76、在电流的周围空间存在一种特殊的物质称为电流磁场.(×)77、判断直导体和线圈中电流产生的磁场方向，可以用右手螺旋定则.(√)78、交流电的初相位是当t=0时的相位，用ψ表示.(√)79、交流电的相位差(相角差)，是指两个频率相等的正弦交流电相位之差，相位差实际上说明两交流电之间在时间上超前或滞后的关系.(√)80、导体在磁场中做切割磁力线运动时，导体内会产生感应电动势，这种现象叫电磁感应，由电磁感应产生的电动势叫做感应电动势.(√)81、直流系统发生负极接地时，其负极对地电压降低，而正极对地电压升高.(√)82、电源电压一定的同一负载按星形连接与按三角形连接所获得的功率是一样的.(×)83、电缆着火是由于长期过负载运行或短路故障引起的.(√)84、电场力将正电荷从a点推到b做正功，则电压的实际方向是b→a.(×)85、对于电源，电源力总是把正电荷从高电位移向低电位做功.×86、恒流源输出电流随它连接的外电路不同而异.(×)87、同步发电机失磁时，转子电流表指示在零位或接近于零.(√)88、线性电路中电压、电流、功率都可用叠加法计算.(×)89、可以在运行中的电流互感器二次侧带电工作.(×)90、R和L串联的正弦电路，电压的相位总是超前电流的相位.(×)91、电感元件两端电压升高时，电压与电流方向相同.(√)92、变压器的空载电流基本上就是变压器的激磁电流.(√)93、在非零初始条件下，刚一换路瞬间，电容元件相当于一个恒压源.(√)94、阻抗角就是线电压超前线电流的角度.(×)95、周期性非正弦量的有效值等于它的各次谐波的有效值平方和的算术平方根.(√)96、串联谐振时也叫电压谐振.(√)97、当磁路中的长度、横截面和磁压一定时，磁通与构成磁路物质的磁导率成反比.×98、电和磁两者是相互联系不可分割的基本现象.(√)99、磁力线是在磁体的外部由N极到S极，而在磁体的内部由S 极到N极的闭合曲线.(√)100、并联电容器不能提高感性负载本身的功率因数.(√)。

第四章集成运算放大器的应用§4-1 集成运放的主要参数和工作点= 1、理想集成运放的开环差模电压放大倍数为 Aud=∞，共模抑制比为 KCMR ∞，开环差模输入电阻为 ri= ∞，差模输出电阻为 r0=0 ，频带宽度为 Fbw=∞。

2、集成运放根据用途不同，可分为通用型、高输入阻抗型、高精度型和低功耗型等。

3、集成运放的应用主要分为线性区和非线性区在分析电路工作原理时，都可以当作理想运放对待。

4、集成运放在线性应用时工作在负反馈状态，这时输出电压与差模输入电压满足关系；在非线性应用时工作在开环或正反馈状态，这时输出电压只有两种情况；+U0m 或 -U0m 。

5、理想集成运放工作在线性区的两个特点：（1） up=uN ，净输入电压为零这一特性成为虚短，（2） ip=iN，净输入电流为零这一特性称为虚断。

6、在图4-1-1理想运放中，设Ui=25v,R=Ω，U0=,则流过二极管的电流为 10 mA ，二极管正向压降为 v。

7、在图4-1-2所示电路中，集成运放是理想的，稳压管的稳压值为，Rf=2R1则U0=-15 V。

二、判断题1、反相输入比例运算放大器是电压串联负反馈。
