电路复习题及答案一、选择题1. 电路的基本组成包括：A. 电源B. 电阻C. 电容D. 所有选项都是答案：D2. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都是答案：D3. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 法拉答案：B二、填空题1. 当电阻R1和R2串联时，总电阻R等于________。
答案：R1 + R22. 并联电路中，总电阻的倒数等于各个电阻倒数之和，即1/R = 1/R1 + 1/R2 + ________。
答案：1/R3 + ...3. 电容的单位是________。
答案：法拉(F)三、简答题1. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降之和等于零。
四、计算题1. 已知一个电路中有两只电阻R1=100Ω和R2=200Ω，它们串联后接在一个电压源V=12V上。
求电路中的总电流。
答案：首先计算总电阻R = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，电流I = V/R = 12V / 300Ω = 0.04A。
2. 如果上述电路中的电阻改为并联，求此时电路中的总电流。
答案：首先计算总电阻R = 1/(1/R1 + 1/R2) = 1/(1/100Ω +1/200Ω) = 60Ω。
然后根据欧姆定律，电流I = V/R = 12V / 60Ω =0.2A。
五、论述题1. 论述理想电压源与理想电流源的区别。
答案：理想电压源具有恒定的输出电压，无论负载如何变化，输出电压保持不变。
而理想电流源则具有恒定的输出电流，无论负载如何变化，输出电流保持不变。
理想电压源的内阻为零，而理想电流源的内阻为无穷大。
六、实验题1. 设计一个实验来验证欧姆定律。
电路复习题库及答案1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中的电压（V）等于电流（I）乘以电阻（R），即V = I × R。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路中的元件两端并接，电流有多条路径。
3. 请解释基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
答案：基尔霍夫电流定律（KCL）指出，进入一个节点的电流总和等于离开该节点的电流总和。
基尔霍夫电压定律（KVL）指出，在一个闭合回路中，电压降的总和等于电压升的总和。
4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压或电流的波形相对于参考点的偏移量。
5. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）计算得出，即P = V × I。
对于交流电路，需要使用有效值（RMS）来计算，即P = V_{rms} × I_{rms}。
6. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘介质组成。
在电路中，电容器可以用于滤波、去耦、能量存储和定时。
7. 电感器在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，它通常由线圈构成。
在电路中，电感器可以用于滤波、阻抗匹配、能量存储和振荡电路。
8. 什么是三相电路？答案：三相电路是一种由三个相位组成的电力系统，这三个相位在时间上相互错开120度。
三相电路常用于工业和商业电力供应。
9. 如何计算电路的总阻抗？答案：电路的总阻抗（Z）可以通过各个元件的阻抗（Z1, Z2, ...）使用串联和并联阻抗公式计算得出。
对于串联电路，总阻抗等于各个阻抗之和，即 Z = Z1 + Z2 + ...。
对于并联电路，总阻抗等于各个阻抗倒数之和的倒数，即 1/Z = 1/Z1 + 1/Z2 + ...。
电路基础试题及答案解析一、单项选择题（每题2分，共10分）1. 电路中，电流流过电阻时，其两端的电压与电流的比值称为电阻的（）。
A. 阻值B. 电导C. 电阻率D. 电势差答案：A2. 欧姆定律表明，在电路中，电阻两端的电压与流过电阻的电流成正比，其比例系数是（）。
A. 电势差B. 电导C. 阻值D. 电阻率答案：C3. 电路中的功率因数是指（）。
A. 电压与电流的相位差B. 电压与电流的乘积C. 电压与电流的比值D. 电压与电流的相位差余弦值答案：D4. 在交流电路中，纯电阻电路的功率因数为（）。
A. 0B. 0.5C. 1D. -1答案：C5. 电路中，电容器的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先增后减答案：B二、填空题（每题2分，共10分）1. 电路中，电阻的单位是欧姆，用符号Ω表示，1Ω等于1伏特/安培。
2. 电路中，电感的单位是亨利，用符号H表示，1H等于1伏特·秒/安培。
3. 电路中，电容的单位是法拉，用符号F表示，1F等于1库仑/伏特。
4. 电路中，交流电的有效值是指其瞬时值的平方的平均值的平方根。
5. 电路中，三相电路的星形接法是指三个相线首尾相连，形成一个闭合的星形。
三、计算题（每题10分，共20分）1. 已知电路中电阻R=10Ω，电流I=2A，求电阻两端的电压U。
解析：根据欧姆定律，U=IR，代入数值计算得U=10Ω×2A=20V。
答案：20V2. 已知电路中电容器C=2μF，电压U=5V，求电容器的充电时间常数τ。
解析：电容器的充电时间常数τ由公式τ=RC计算，代入数值计算得τ=2×10^-6F×10Ω=20×10^-6s。
答案：20×10^-6s四、简答题（每题5分，共10分）1. 简述电路中串联和并联电阻的特点。
解析：在串联电路中，总电阻等于各个电阻之和，电流在各个电阻上相等；在并联电路中，总电阻的倒数等于各个电阻倒数之和，电压在各个电阻上相等。
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
电路复习题含答案解析1. 电路中，电压、电流和电阻之间的关系是什么？答案：电路中，电压（V）、电流（I）和电阻（R）之间的关系遵循欧姆定律，即 V = IR。
这意味着在电路中，两点间的电压与通过这两点的电流成正比，与这两点之间的电阻成反比。
解析：欧姆定律是电路分析中最基本的定律之一，它描述了电路中电压、电流和电阻三者之间的定量关系。
通过欧姆定律，我们可以计算出在已知其他两个量的情况下，第三个量的大小。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路中的元件两端分别连接，电流有多条路径可以选择。
解析：串联电路和并联电路是电路中两种基本的连接方式。
在串联电路中，电流在电路中只有一条路径，因此所有元件上的电流相同；而在并联电路中，电流可以分流，每个分支上的电流可能不同。
3. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
解析：功率是描述电路中能量转换速率的物理量。
在电路中，功率的计算公式 P = VI 表明，功率的大小取决于电路中的电压和电流的大小。
这个公式适用于直流电路和交流电路。
4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压和电流的相位关系。
在交流电路中，电压和电流可以是同相的，也可以是不同相的。
解析：相位是交流电路中一个重要的概念，它描述了电路中电压和电流随时间变化的相对位置。
在交流电路分析中，了解电路中各个元件的相位关系对于计算电路的总电压和电流至关重要。
5. 如何计算并联电路的总电阻？答案：并联电路的总电阻（R_total）可以通过各个并联电阻的倒数之和的倒数来计算，即 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn。
解析：并联电路的总电阻计算公式表明，总电阻的倒数等于各个并联电阻倒数之和的倒数。
这个公式可以帮助我们快速计算出并联电路的总电阻，进而分析电路的特性。

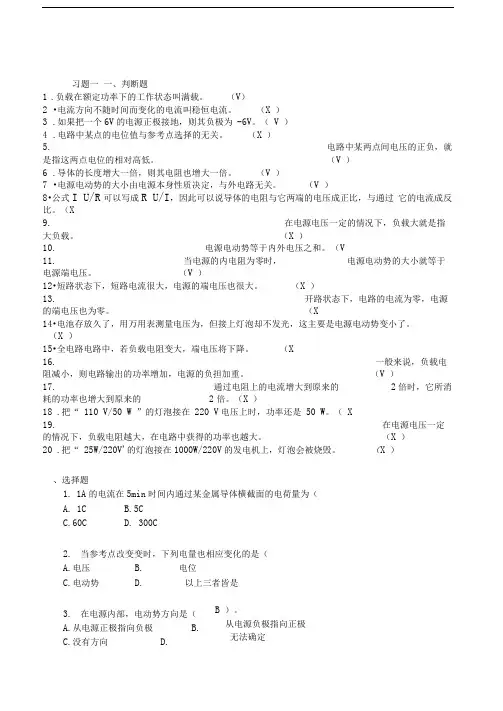

习题一一、判断题1.负载在额定功率下的工作状态叫满载。
（V）2•电流方向不随时间而变化的电流叫稳恒电流。
（X ）3.如果把一个6V的电源正极接地，则其负极为-6V。
（V ）4.电路中某点的电位值与参考点选择的无关。
（X ）5.电路中某两点间电压的正负，就是指这两点电位的相对高低。
（V ）6.导体的长度增大一倍，则其电阻也增大一倍。
（V ）7•电源电动势的大小由电源本身性质决定，与外电路无关。
（V ）8•公式I U/R可以写成R U/I，因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比。
（X9.在电源电压一定的情况下，负载大就是指大负载。
（X ）10.电源电动势等于内外电压之和。
（V11.当电源的内电阻为零时，电源电动势的大小就等于电源端电压。
（V ）12•短路状态下，短路电流很大，电源的端电压也很大。
（X ）13.开路状态下，电路的电流为零，电源的端电压也为零。
（X14•电池存放久了，用万用表测量电压为，但接上灯泡却不发光，这主要是电源电动势变小了。
（X ）15•全电路电路中，若负载电阻变大，端电压将下降。
（X16.一般来说，负载电阻减小，则电路输出的功率增加，电源的负担加重。
（V ）17.通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。
（X ）18 .把“ 110 V/50 W ”的灯泡接在220 V电压上时，功率还是50 W。
（X19.在电源电压一定的情况下，负载电阻越大，在电路中获得的功率也越大。
（X ）20 .把“ 25W/220V'的灯泡接在1000W/220V的发电机上，灯泡会被烧毁。
（X ）、选择题1.1A的电流在5min时间内通过某金属导体横截面的电荷量为（A.1CB.5CC.60CD. 300C2.当参考点改变变时，下列电量也相应变化的是（A.电压B. 电位C.电动势D. 以上三者皆是3.在电源内部，电动势方向是（A.从电源正极指向负极B.C.没有方向D. B ）。
电路基础复习题及答案1. 电路中电压、电流和电阻之间的关系是什么？根据欧姆定律，电路中的电压（V）、电流（I）和电阻（R）之间的关系是 V = IR。
这意味着通过电阻的电压与通过电阻的电流成正比，与电阻的阻值成反比。
2. 什么是基尔霍夫电压定律？基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和等于零。
这意味着在电路的任何闭合回路中，电源提供的总电压等于电阻上的电压降的总和。
3. 电路中的功率是如何计算的？电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
此外，功率也可以通过电压（V）和电流（I）的平方以及电阻（R）的乘积来计算，即 P = I^2R 或 P = V^2/R。
4. 什么是串联和并联电路？在串联电路中，所有元件依次连接，电流在所有元件中相同，而电压则在各个元件上分配。
在并联电路中，所有元件并行连接，电压在所有元件上相同，而电流则在各个分支中分配。
5. 什么是交流电路中的电抗？电抗（X）是交流电路中阻碍电流流动的一种性质。
它与电路中的电感（L）和电容（C）有关，并且与交流电的频率（f）有关。
电感的电抗为XL = 2πfL，电容的电抗为XC = 1/(2πfC)。
6. 如何计算RLC串联电路的谐振频率？RLC串联电路的谐振频率（fr）可以通过公式fr = 1/(2π√(LC))来计算，其中L是电感，C是电容。
在谐振频率时，电路的阻抗达到最大，电流达到最小。
7. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差120度。
这种电路通常用于工业和商业电力供应，因为它能提供更稳定的电力和更高的效率。
8. 什么是戴维宁定理？戴维宁定理指出，任何线性双端网络都可以用一个单一的电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效。
这个等效电路可以用来简化复杂电路的分析。
9. 如何计算电路的星形（Y）和三角形（Δ）配置的等效电阻？对于星形配置的电路，等效电阻（Req_Y）可以通过公式 Req_Y = (R1R2 + R2R3 + R3R1) / (R1 + R2 + R3) 来计算。
电路基础笔试题及答案1. 电路由哪些基本组成部分构成？答：电路由电源、负载、连接导线和控制开关等基本组成部分构成。
2. 欧姆定律的内容是什么？答：欧姆定律指出，导体两端的电压与通过导体的电流成正比，与导体的电阻成反比。
数学表达式为：V = IR，其中V表示电压，I表示电流，R表示电阻。
3. 什么是基尔霍夫电流定律（KCL）？答：基尔霍夫电流定律指出，进入一个节点的电流之和等于离开该节点的电流之和。
在任何电路节点上，电流的代数和为零。
4. 什么是基尔霍夫电压定律（KVL）？答：基尔霍夫电压定律指出，电路中任何闭合回路的电压之和为零。
即沿闭合回路的电压降之和等于零。
5. 串联电路和并联电路的特点是什么？答：在串联电路中，所有元件的电流相同，总电压等于各元件电压之和。
在并联电路中，所有元件的电压相同，总电流等于各元件电流之和。
6. 什么是交流电路？答：交流电路是指电路中的电流和电压随时间周期性变化的电路。
交流电的特点是大小和方向都随时间变化。
7. 正弦交流电的三要素是什么？答：正弦交流电的三要素是幅值、频率和相位。
幅值表示电压或电流的最大值，频率表示交流电的周期性变化次数，相位表示交流电在时间轴上的起始位置。
8. 什么是电容器？答：电容器是一种能够存储电荷的电子元件。
它由两个导体板和介电材料组成，当电压施加在电容器上时，它会存储电荷。
9. 电感器的作用是什么？答：电感器是一种能够存储磁能的电子元件。
它由线圈组成，当电流通过线圈时，会产生磁场，从而存储能量。
10. 什么是谐振频率？答：谐振频率是指在LC电路中，电感和电容的阻抗相等时的频率。
在谐振频率下，电路的阻抗达到最小，电流达到最大。
以上是电路基础笔试题及答案的正文内容。
电路基础考试题及参考答案一、单选题（共81题，每题1分，共81分）1.电路中主要物理量是()。
A、电流、电压、电功率B、电压、电功率C、电流、电功率D、以上皆正确正确答案：A2.在三相四线制中,相线与中性线之间的电压称为()。
A、线电压B、相电压C、即是相电压也是线电压D、以上皆正确正确答案：B3.安全保护措施,有保护接地、漏电保护器和()等。
A、保护接地B、减少电流C、减少电压D、以上皆正确正确答案：A4.三相四线制电源的线电压与相电压的数量关系为()。
A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A5.硅稳压管起稳压作用时工作在()。
A、正向导通区B、反向截止区C、反向击穿区D、以上皆正确正确答案：A6.某节点B为三条支路的连接点,其电流分别为I1=-2A,I2=4A,则I3为(设电流参考方向都指向节点A)()。
A、-2AB、2AC、6A正确答案：A7.数字式万用电表的黑表笔插表盘的“--”或COM孔,而红表笔接万用表内部电源的()。
A、负极B、外壳C、正极D、以上皆正确正确答案：C8.已知电容器频率为1000Hz时容抗为1591.5Ω,则电容器的电容为（____）。
A、0.3μFB、10μFC、0.2μFD、0.1μF正确答案：D9.感抗大小和电源频率成正比线圈的电感成()。
A、正比B、反比正确答案：A10.串联电路中,电压的分配与电阻成()。
A、反比B、正比C、1:1D、2:1正确答案：B11.提高供电电路的功率因数,下列说法正确的是()。
A、减少了用电设备中无用的无功功率;B、减少了用电设备的有功功率,提高了电源设备的容量;C、可提高电源设备的利用率并减小输电线路中的功率损耗。
D、可以节省电能;正确答案：C12.电路保险器都是如何连接在电路中()。
A、并联B、串联C、单独设置D、以上皆正确正确答案：A13.部分电路欧姆定律中流过电阻的电流与电阻两端的电压成正比,与电阻成()。
电路知识及试题及答案1. 电路的基本组成是什么？答案：电路的基本组成包括电源、导线、开关、用电器。
2. 什么是串联电路？答案：串联电路是指电路中的元件按照一定的顺序首尾相连，电流在电路中只有一条路径的电路。
3. 什么是并联电路？答案：并联电路是指电路中的元件并列连接，电流有多条路径可以流通的电路。
4. 欧姆定律是什么？答案：欧姆定律表明，电流I通过导体时，电流的大小与导体两端的电压V成正比，与导体的电阻R成反比，即I=V/R。
5. 什么是电流？答案：电流是指单位时间内通过导体横截面的电荷量，通常用字母I 表示。
6. 什么是电压？答案：电压是指电路中两点间的电势差，是推动电荷流动的力量。
7. 什么是电阻？答案：电阻是指阻碍电流流动的物理量，用字母R表示。
8. 电路中电流的计算公式是什么？答案：电路中电流的计算公式是I=V/R。
9. 电路中电压的计算公式是什么？答案：电路中电压的计算公式是V=IR。
10. 电路中电阻的计算公式是什么？答案：电路中电阻的计算公式是R=V/I。
11. 串联电路中总电阻的计算公式是什么？答案：串联电路中总电阻的计算公式是R_total=R1+R2+...+Rn。
12. 并联电路中总电阻的计算公式是什么？答案：并联电路中总电阻的计算公式是1/R_total=1/R1+1/R2+...+1/Rn。
13. 电路中功率的计算公式是什么？答案：电路中功率的计算公式是P=VI。
14. 电路中电能的计算公式是什么？答案：电路中电能的计算公式是W=Pt，其中W是电能，P是功率，t是时间。
15. 什么是电路的开路？答案：电路的开路是指电路中某处断开，电流无法流通的状态。
16. 什么是电路的短路？答案：电路的短路是指电路中电流不经过用电器而直接从电源两端流过的状态。
17. 什么是电路的负载？答案：电路的负载是指电路中消耗电能的设备。
18. 什么是电路的空载？答案：电路的空载是指电路中没有负载，即没有用电器连接的状态。
高职计算机电路复习题一一、填空题1、根据导电的程度，物质可分为导体、绝缘体和半导体。
2、半导体的导电性能具有两个显著特点是敏感性和掺杂性。
3、半导体按导电类型可分为 P型半导体和 N型半导体。
4、带有一定电量且能在电场力作用自由运动称为载流子。
5、物体的导电能力取决于该物体载流子的浓度和运动速度。
6、半导体的重要特点是自由电子和空穴同时参加导电。
7、N型半导体是在本征半导体中加入微量的五价元素，它的多数载流子是自由电子，少数载流子是空穴，产生的电流主要是电子流。
8、P型半导体是在本征半导体中加入微量的三价元素，它的多数载流子是空穴，少数载流子是自由电子，产生的电流主要是空穴电流。
9、PN结的最基本的性质是单向导电性性。
10、反向连接：PN结的外加电源正极接 N型区，负极接 P区11、正向连接：PN结的外加电源正极接型区，负极接区12、二极管是具有单向导电性性的两极器件。
13、PN结的单向导电性：（1）当PN结两端加上正向电压时，PN结处于导通状态。
此时形成正向的电流，呈现的电阻阻值小。
（2）当PN结两端加上反向电压时，PN结处于截止状态。
此时形成反向的电流，呈现的电阻阻值较大。
14、P型半导体上引出的电极叫正极或阳极，用符号“+”表示。
15、N型半导体上引出的电极叫负极或阴极，用符号“-”表示。
16、二极管的符号是。
17、二极管按材料分锗二极管、硅二极按结构分点接触型二极管、面接触型二极管。
18、点接触型二极管由于PN结的面积很小，故适用于高频信号的检波，适合微小电流的整流及脉冲电路。
19、面接触型二极管由于PN结的面积大，能承受较大的电流，适用于整流，不适用于高频电路。
20、二极管的伏安特性，是指加到二极管两端的电压与流过二极管的电流之间的关系曲线。
21、二极管的伏安特性：（1）正向特性：a、分两个区分别是导通区、死区。
b、死区：外加正向电压很小时，正向电流很小，二极管表现出有较大的电阻，我们把这个基本截止状态的区域称为“死区”。
c、死区电压：硅管 0.5 V，锗管 0.2 V。
d、正向导通区：当加在二极管两端的电压超过一定的数值以后，二极管的电阻变得很小，正向电流开始显著增加，二极管处于正向导通时，其正向电压变化不大。
e、导通电压：硅 0.6～0.7 V，锗管 0.2～ 0.3 V。
(2)反向特性：a、分两个区分别是反向饱和区、b、二极管两端加反向电压时，外加电压在一定围变化，反向电流很小，且基本维持不变，且和反向电压的数值无关、反向电流随温度的上升增长很快。
c、在同样温度下，硅管的反向电流比锗管小得多。
d、反向电流也称为反向饱和电流，它的大小是衡量二极管质量好坏的一个重要标志。
反向电流越大，说明二极管单向导电性能越差。
e、反向击穿：当反向电压增大到一定数值后，反向电流会突然增大，这时二极管失去单向导电性，这种现象称为反向击穿。
f、发生击穿时的电压称为反向击穿电压，二极管反向击穿后，反向电流很大，会导致PN 结烧坏。
g、二极管的电阻不是一个常数，它的伏安特性曲线不是一条直线，二极管是一个非线性电阻器件。
22、晶体二极管的主要参数它是反映器件性能的质量指标，是正确选择和使用管的依据。
（1）最大整流电流：是指二极管允许通过的最大正向平均电流，是为了保证二极管的温升不超过允许值而规定的限制。
（2）最高反向工作电压；二极管反向电压高时会引起二极管反向击穿，因此要限制反向工作的电压。
（3）反向饱和电流：是指管子未击穿时的反向电流值，它越小说明管子的单向导电性能越好，它受温度影响很大。
二、综合题1、PN结的单向导电性。
2、二极管的反向击穿。
高职计算机电路复习题二一、填空题1、导电能力介于导体和绝缘体之间的物质称为半导体2、在N型半导体中，主要依靠自由电子导电，在P型半导体中主要依靠空穴导电。
3、PN结具有单向导电性性能。
4、PN结的正向接法是电源的正极接 P 区，电源的负极接 N区。
5、硅二极管的死区电压约为 0.5 V，锗二极管的死区电压为约为 0.2 V。
6、二极管导通后，硅管管压降约为 0.7 伏，锗管压降为 0.3 伏。
7、三极管是由两个PN结及其划分为三区组成。
8、三极管的两个结分别称为发射结和集电结。
9、三极管具有电流放大作用。
10、三极管具有电流放大作用的条件是发射结正向偏置，集电结反向偏置。
11、三极管的β值太小，则其电流放大能力较差。
12、场效应管这是电压控制型器件。
13、PN结加正偏电压时导通，加反偏电压时截止，这就是PN结的单向导电性导电性。
14、三极管具有电流放大的作用，即 Ib 的微小变化控制了 Ic 的较大变化。
15、三极管的三种工作状态即饱和状态，截止状态，放大状态。
16、三极管构成放大器时，有三种基本连接方式，即共射极连接，共集电极连接，共基极连接。
17、二极管的单向导电性，即正偏导通，反偏截止；导通后，硅管的管压降约为 0.7 v 锗管的管压降约为 0.3 V。
=9mA,该管的电流放大系数β=50，则其输入电流IB= 0.18mA。
18、三极管集电极输出电流IC19、在硅或锗单晶片上经过特殊的工艺加工，在P型区和N型区的结合部有一个特殊的薄层，称为 PN结。
20、由半导体二极管的伏安特性曲线可知：二极管的导电性能可分为和两部分，前者又可分为区和区，后者分为区和区。
21、要求导通电压低时应选用锗管，要求反向电流小时应选用硅管，22、工作在放大状态的NPN管三个电极的电位关系是 Uc>Ub>Ue 。
工作在放在状态的PNP管三个电极的电位关系是Uc<Ub<Ue 。
23、三极管的结构有两种形式分别为双极型和场效应型。
24、三极管的两个结分别是发射结和集电结。
25、三极管的三个区分别是发射区、集电区、基区。
26、三极管的三个极分别是发射极、基极、集电极。
27、NPN晶体管的符号是28、PNP晶体管的符号是29、三极管并不是两个PN结的简单组合，它不能用两个二极管代替。
30、一般不可以将发射结和集电极互换。
31、目前国产晶体三极硅管多为 NPN 型平面管，锗管多为 PNP 型合金管。
32、三极管放大的外部条件：一、必须给发射结施加一个正向 EB，硅管一般为 0.6-0.8 v ，锗管一般为 0.2-0.3 v 。
二、还应给集电结施加一个反向 Ec。
33、三极管三个电极中的电流分配关系为Ie=Ic+Ib。
因为基极电流最小，所以 Ie≈Ic 。
34、直流电流放大系数为β。
35、三极管的共射极交流放大系数为β= 。
36、β和β在意义上虽然为不同但数值较相似。
37、当IB =0时，IC=IE=ICEO,这里ICEO称为穿透电流，ICEO越小管子的性能越稳定。
38、三极管具有电流放大作用。
一个 Ib 的变化，可以换来一个大的 Ic 变化，从而实现以小控制大的目的。
39、三极管有三种连接方式分别是共射极、共集电极、共基极连接，无论哪种连接方式，为了保证管子具有放大作用，电路必须满足发射结正向偏置、集电结反向偏置条件。
40、三极管输出特性曲线的三个区分别是饱和区、放大区、截止区。
41、截止区：在IB=0时，这条曲线以下的区域称其为截止区。
特点是：两结都处于反向或零偏置，如果IB 再增大， Ic 将增加很小，甚至不再增加。
饱和区的电压UCE称为饱和压降，记作 Uces 。
42、放大区：发射结正偏，集电结反偏，电流 Ib 对 Ic控制作用。
43、交流电流放大系数是衡量三极管放大能力的重要指标，β太小，则电流放大能力差；β太大，则稳定性性差，一般β值在20—200之间为宜。
44、ICE、ICB 愈小的管子其稳定性能愈大，硅管的温度稳定性比锗管好。
45、三极管的极限参数（1）集电极最大允许电流Icm 当三极管的IC增加到一定数值时，放大系数β值将显著下降当IC超过极限值太多，极可能烧坏管子。
（2）集电极—基极击穿电压BUceo 这是指发射极开路时，集电极、基极间所能承受的最在反向电压。
（3）集电极–发射极击穿电压BUceo 这是指基极开路时，集电极、发射极间所能承受的最大反向电压、否则甚至烧坏管子。
（4）集电极最大允许功率损耗Pcm 是指集电极电压Uce 和流经电流Ic 的乘积，功率损耗将引起管子发热、结温上升。
最终将烧坏管子。
46、场效应管：利用输入电压产生的电场效应来控制输出电流而得名。
47、场效应管只依靠自由电子或空穴中的一种多数载流子形成电流。
48、场效应管按结构不同可分为结型FET 和绝缘栅FET 。
49、发光二极管即LED能把电能直接快速地转换成光能管，当给它的PN结注入一定的正向电流时，就会发光，发光的颜色分为红橙黄绿等。
50、双极型晶体管是电流控制型器件，而效应晶体管则是电压控制型器件。
51、在同样的温度下，硅管的反向电流比锗管小。
52、二极管是一个非线性性电阻器件。
它的伏安特性曲线是一条曲线.53、反向电流大小是衡量二极管质量好坏的一个重要标志，54、已知某三极管的IB1=10μA时IC1=0.8mA,当IB2=40μA时IC2=2.4mA,该三极管的β值为 53.355、测得工作在放大电路中的PNP型三极管两个电极的电压分别为：U1=3.5V、U2=2.8V、 U3=15V。
则三极管是_________， U1_____极、U2____极、 U3=_____极。
56、一个放大器的输入信号为75mV，其输出信号为5V，其电压放大倍数是__________二、选择题1、在P型半导体，主要依靠 B 来导电。
A、电子B、空穴C、电子和空穴2、PN结的P区接电源负极，N区接电源正极，称为 B 偏置接法。
A、正向B、反向C、零3、在二极管正向导通时，二极管呈现 A 电阻。
A、较小B、较大C、不确定4、二极管正向导通的条件是其正向电压值 CA、大于0B、大于0.3VC、大于死区电压5、二极管的正极电位是20V，负极电位是10V，则二极管处于 AA、正偏B、反偏C、不稳定6、三极管是由 B 个PN结所组成。
A、1B、2C、37、在一般情况下，三极管的电流放大系数随温度的增加而 A 。
A、增加B、减小C、不变8、处于放大状态的三极管，其发射极电流是基极电流的 C 倍。
A、1B、βC、1+β9、三极管在饱合状态时，IC B IB控制A、受到B、不在受C、等待10、穿透电流在温度升高时 B 。
A、增加B、减小C、不变11、工作在放大区的某三极管，当IB1=20μA，IC1=1mA, IB1=40μA，IC1=2.05mA,则β值为 BA、50B、52.5C、55D、57.512当锗晶体二极管加上0.3V正向电压时，该管的状态为AA、导通B、截止C、放大D、饱和13、三极管的两个PN结都反偏，则三极管的状态为BA、导通B、截止C、放大D、饱和14、测得NPN三极管的三个电极电压分别是UB =0.9V,UE=0.2V,UC=9V,该三极管处于 AA、导通B、截止C、放大D、饱和15、在放大电路中，若测得管的三个电位分别是1V、1.2V、6V，这个三极管的类型是 CA、PNP型锗管B、PNP型硅管C、NPN型锗管D、NPN型硅管16、在放大电路中，若测得NPN三极管的三个电极电压分别是U1=0.9 U2=0.2V U3=9V,则分别代表三极管的三个极是 AA、becB、bceC、ebcD、cbe17、NPN型三极管处于放大状态时，各极电位关系是 AA、UC >UB>UEB、UC<UB<UEC、UE>UC>UBD、UE>UC>UB18、工作在放大区的三极管，如果当IB 从12μA增大到22μA时，IC从1mA变为2mA,那么它的β约为 CA、83B、91C、10019、电路中的一只二极管的正极电位是5V，负极电位是3V，则该二极管 AA、正向导通B、截止C、击穿D、开路20、三极管的两个PN结都反偏，则晶体三极管的状态是 CA、放大B、饱和C、截止D、导通21、PN结的最基本特性是 DA、电流控制型器件B、电流放大作用C、电压放大作用D、单向导电性22、下列不是晶体二极管的特点是 DA、单向导电性B、非线性电阻器件C、有整流作用D、有电流放大作用23、晶体三极管的特点是 CA、电压放大作用B、单向导电性C、电流放大作用D、有整流作用24、场效应管是 A 型半导体三极管。
