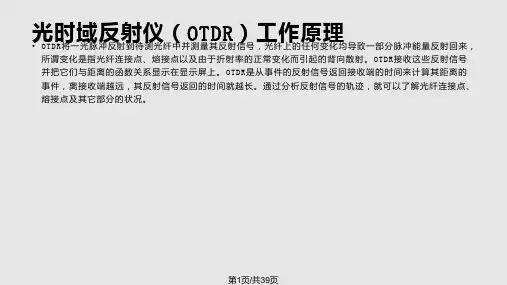

第7页/共39页
接头损耗测量
单 模 光 纤 指 标 要 求 ： 在 一 个 光 中 继 段 内 每 个 接 头 的 损 耗 和 整 个 中 继 段 接 头 平 均 损 耗 不 大 于 (0.08dB/ 个)(0.08 dB/段)。
第8页/共39页
接头损耗测量 OTDR始终放在光纤接续方向前一个接头点上，并在对端分别将两根光纤
3、典型测量曲线图：
第12页/共39页
光缆单盘测试及检查项目 从图中所示的几项性能指标中可以看出,被测光纤的实测衰减值小于理
论计算值,此测试值为正常现象,这里由于测试时两光标点定位在非涅尔反 射的急剧起伏区段,所以造成测量结果失真。
4、单盘光缆测试常用方法及注意事项
①单盘光缆常用的方法为背向散射测量法。即利用高质量的 OTDR测试仪即可一次性完成单盘光缆的衰减监测、平均衰减常数、光缆 长度复测的精密测量及背向散射曲线的观察等工作。
L缆试 R1= — — — —同时又R1≈1，所以可以用纤长近似等效为缆长。
L纤试
④背向散射曲线观察：用0TDR测试仪观察单盘光缆某一光纤的末端反射峰位
置距起始端的距离，整个曲线线的平滑，均匀程度及异常突降点反射峰的位置，从而判
断被测光纤的质量。
第11页/共39页
光缆单盘测试及检查项目
2、单盘测试示意图
第16页/共39页
距离/分辨率及脉冲宽度设置的典型值为：
第17页/共39页
光脉冲宽度与测试精度的关系
在OTDR的显示屏上，水平轴显示测试距离，垂直轴显示测试损耗值，实际使用中是光缆始端发送的光脉 冲，随着测试距离的增加，光脉冲产生展宽畸变，测试精度也随之变化而降低。例如在一条30公里的光缆 路上其中：
• 荧光屏：可以显示被测光纤的菲涅尔反射背向散射，并 可显示刻度、测试条件、测试结果、标记、光标等。荧 光屏的颜色分为：红色、黄色、彩色、绿色等。
