我国及日本硅钢片牌号表示方法
中国牌号表示方法：
（1）冷轧无取向硅钢片
表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为kg，厚度为的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带片
表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为，厚度为的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板
热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤%）、高硅钢（含硅量＞%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为，厚度为的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
日本牌号表示方法：
（1）冷轧无取向硅钢带
由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ，最大磁通密度为时的铁损值扩大100倍后的值）。
如50A470表示厚度为，铁损保证值为≤的冷轧无取向硅钢带。
（2）冷轧取向硅钢带
由公称厚度（扩大100倍的值）+代号G：表示普通材料，P：表示高取向性材料+铁损保证值（将频率50HZ，最大磁通密度为时的铁损值扩大100倍后的值）。
如30G130表示厚度为，铁损保证值为≤的冷轧取向硅钢带。

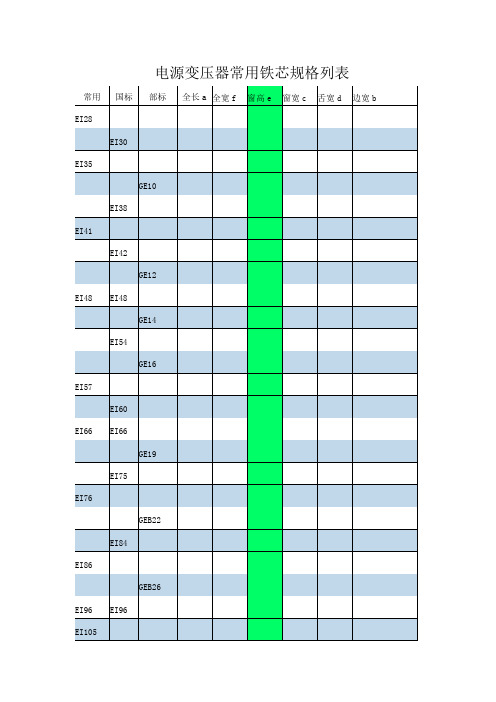

EI152152.4127.076.225.450.825.4GEB50154.0127.077.027.050.025.0GEB54162.0135.081.027.054.027.0GEB56168.0140.084.028.056.028.0GEB57171.0142.885.828.557.028.5GEB60180.0150.090.030.060.030.0 EI188188.0158.094.032.060.032.0GEB64192.0160.096.032.064.032.0EI210210.0175.0105.035.070.035.0GEB70222.0187.0111.038.070.038.0EI240240.0200.0120.040.080.040.0GEB80288.0248.0144.052.080.052.0GEB90270.0225.0135.045.090.045.0GEB100300.0250.0150.050.0100.050.0GEB120360.0300.0180.060.0120.060.0我国及日本硅钢片牌号表示方法中国牌号表示方法：（1）冷轧无取向硅钢片表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带片表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。
R型变压器R型变压器是当代国际上最新型的变压器产品。
此种变压器打破了传统的C型、E型、环型变压器铁芯截面为方型的结构型式，采用了由一根由窄到宽，由宽到窄均匀过渡的优质硅钢带连续卷绕而成，铁芯无切割，截面近似圆形的结构形式。
与传统的C型、E型变压器相比较具有漏磁小，温升低，体积小，重量轻，无噪音等显著特点。
R型变压器可广泛应用于音响电视广播设备、卫星接收机、复印机、计算机、医疗仪器、电子天平及各种电子仪器设备等方面。
R型铁芯系列规格R-600380-6201841073710637.5184*145*85 3.05 6.5 R-800620-90019412243.510838.0195*164*95 4.688.4 R-1000650-120022312543.513544.0223*172*99 4.9710.5R型变压器的尺寸规格(VA)形式外形尺寸(mm)安装尺寸(mm)重量(kg)A B C a bR-10卧786135604540.4侧7835635524立6835815824R-20卧817038605040.5侧8138715526立7538846526R-30卧947640755550.7侧9440786528立8540976546R-40卧937842756050.9侧9342796530立8742966546R-50卧99864575655 1.0说明:1.以上外型尺寸和重量只作参考用,它们可因VA数值、引线种类和电路数目而更改。
安装尺寸可根据客户要求制作。
各种型号变压器可选择用引线或焊片接头连接.2.R型变压器不但可符合标准规格,还可符合特别的规格。
详细可与宏研电子联系。
3.以上规格因设计而更改,恕不另行通知。
变压器截面积对照表
计算方法：
（1）变压器矽钢片截面：3.2CM*3.4CM*0.9=9.792CM^2 (2)根据矽钢片截面计算变压器功率：P=S/K^2=(9.79/1.25)^2=61.34瓦(取60瓦）
（3）根据截面计算线圈每伏几匝：W=4.5*10^5/BmS=4.5*10^5/(10000*9.79)=4.6匝/伏（4）初级线圈匝数：220*4.6＝1012匝
（5）初级线圈电流：60W/220V=0.273A
(6)初级线圈线径：d=0.715根号0.273＝0.37(MM)
（7）次级线圈匝数：2*（51*4.6*1.03）＝2*242（匝）
（1.03是降压系素，双级51V=2*242匝）
（8）次级线圈电流：60W/(2*51V)=0.59A
(9)次级线径：d=0.715根号0.59＝0.55（MM)
变压器截面积的确定
铁芯截面积a是根据变压器总功率p确定的。
设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即a=1.25。
如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。
每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。
实验证明每伏匝数的取值应比书本给出的计数公式取值降低10%~ 15%。
例如一只35w电源变压器，通常计算(中夕片取8500高斯)每伏应绕7?2匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25ma左右。
通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。
变压器截面积对照表若变压器铁芯截面积为A,容量为S时,一般估算有A=1.25*S^0.5,即截面积（cm^2)为容量的平方根与常数1.25的乘积；考虑到铁芯为多层叠成,有效面积为实际测量面积的0.9倍；所以,测量铁芯截面积为Acm^2的情况下有效面积为0.9*A容量S=(0.9*A/1.25)^2 VA变压器功率(约值)：baiP＝du(S/1.25)平方＝(10.6/1.25)平方≈70(W)每伏匝数(以矽钢片导磁率10000高斯算zhi)：N＝45/S＝45/10.6≈4.3(匝)初级匝dao数：N1＝220×4.3＝946(匝)次级匝数(为补偿铁、铜损耗须增加5%匝数)：N1＝12×4.3×1.05≈54(匝)初、次级电流：I1＝P/U＝70/220≈0.32(A)I2＝70/12≈5.8(A)初、次级线径(电流密度取2.5A)：D1＝1.13×根号(I/2.5)＝1.13×根号(0.32/2.5)≈0.4(mm)D2＝1.13×根号(5.8/2.5)≈1.72(mm)变压器铁芯截面积与变压器功率才有关系，与绕组导线的截面积没有关系，不存在换算。
绕组导线的截面积只与导线内电流有关，而导线电流与变压器功率与绕组的电压相关（I ＝P/U）。
1KVA以内的变压器一般采用EI型铁芯的壳式结构,其铁芯截面积按下式计算。
变压器铁芯截面积S=系数K乘以变压器次级计算功率P2的平方根(cm2)既S2=K2P2(cm2)式中:K为经验系数,其值为变压器次级计算功率P2为0VA到10VA,经验系数K选1.25到1.15变压器次级计算功率P2为10VA到50VA,经验系数K选1.15到1.1.12变压器次级计算功率P2为50VA到500VA,经验系数K选1.12到1.10变压器次级计算功率P2为500VA以上,经验系数K选1S=ab(cm2)式中a为铁芯宽(cm)b为铁芯净迭厚(cm)考虑到硅钢片冲制时切口边沿部分的毛刺和片间的绝缘层,铁芯的实际迭厚b'比b大,既b'=b/k s(cm)式中:ks为迭片系数.对厚度为0.35mm和0.5mm的硅钢片,k s 可取0.94到0.95,若采用成型框架绕制,k s可相应增大至0.96到0.97 上述k s值是假设硅钢片冲制成型后,其切口边沿毛刺不大于0.035mm(此一毛刺高度常作为验收的标准)'且装迭时,毛刺按同一方向排列。
计算方法：（1）变压器硅钢片截面：3.2cm * 3.4cm * 0.9 = 9.792cm ^ 2（2）根据硅钢板的横截面计算变压器功率：P = s / K ^ 2 =（9.79 / 1.25）^ 2 = 61.34 w（取60 W）（3）根据横截面计算，每伏线圈匝数：w = 4.5 * 10 ^ 5 / BMS = 4.5 * 10 ^ 5 /（10000 * 9.79）= 4.6匝/ v（4）初级线圈匝数：220 * 4.6 = 1012匝（5）初级线圈电流：60W / 220V = 0.273a（6）初级线圈直径：D = 0.715个，0.273 = 0.37（mm）（7）次级线圈匝数：2 *（51 * 4.6 * 1.03）= 2 * 242（匝）（1.03是降压，双级51V = 2 * 242圈）（8）次级线圈电流：60W /（2 * 51V）= 0.59a（9）二次线直径：D = 0.715，根数0.59 = 0.55（mm）对于E形铁心，将中舌作为计算舌的宽度。
计算公式：输出功率：P2 = UI考虑到变压器的损耗，一次功率为：P1 = P2 /η（其中，η= 0.7-0.9，通常取较大值）每伏匝数的计算公式：n（每伏匝数）= 4.5×10（第五次方）/ b×s（b =硅钢板的导磁率，通常在8000〜12000高斯范围内，应取较大值如果要选择质量好的硅钢板，则应选择较小的值，如果硅钢板的质量可以选择为10000高斯，则可以简化为：N ＝45 /秒在计算次级绕组的匝数时，应考虑变压器的漏感和导体的铜损，并将绕组余量增加5％。
主数据库没有保证金。
根据电流计算导线直径：I = P / u（I = a，P = w，u = V）选择每平方毫米的导线直径≈2.5-2.6a。
小型变压器铁芯尺寸和功率题目：小型变压器铁芯尺寸和功率引言：小型变压器是现代电力系统中不可或缺的一部分，它在能源转化和电力传输中发挥着重要的作用。
而变压器铁芯作为变压器的核心部件之一，对变压器的性能和效率起着决定性的影响。
本文将从小型变压器铁芯的尺寸和功率两个方面入手，深入探讨它们之间的关系和影响。
一、小型变压器铁芯的尺寸：1. 铁芯的组成：铁芯主要由硅钢片组成，硅钢片是一种低碳钢材质，具有较低的磁导率和电阻。
硅钢片具有优良的磁导性能和较低的磁滞损耗，能有效减小变压器的能量损耗。
2. 铁芯的形状：小型变压器铁芯的常见形状包括矩形、E型和I型等。
其中，矩形形状适用于频率较高的变压器，而E型和I型适用于频率较低的变压器。
这些不同形状的铁芯可以根据变压器的功率需求和设计要求进行选择。
3. 铁芯的截面面积：变压器的输出功率与铁芯的截面面积有直接关系。
截面面积越大，变压器的输出功率越大。
因此，在设计小型变压器时，需要根据所需的功率大小确定铁芯的截面面积。
4. 铁芯的高度：铁芯的高度取决于变压器的绕组数量和绕组的排列方式。
绕组数量越多，高度越高。
而绕组的排列方式包括单绕组和多绕组两种。
单绕组变压器的铁芯高度相对较低，多绕组变压器的铁芯高度相对较高。
二、小型变压器的功率：1. 变压器基本原理：变压器是基于电磁感应原理工作的电气设备。
它由两个或多个绕组组成，通过磁场的相互作用将电能从一个电路传输到另一个电路，且在传输过程中实现电压的升降。
2. 变压器的功率传输：变压器的功率传输由输入端的电压、输入端的电流和输出端的电流决定。
功率传输公式为：P = VI，其中P表示功率，V表示电压，I表示电流。
变压器通过调整输入端和输出端的电压比例，使得功率可以按照需要进行传输。
3. 损耗的影响：变压器在运行过程中会产生一定的损耗，主要包括铁损和铜损。
铁损是指变压器的铁芯中由于铁芯材料的有限磁导率而产生的能量损耗。
铜损是指变压器绕组中由于电流通过线圈的电阻而产生的能量损耗。
计算方法：（1）变压器硅钢片截面：3.2cm * 3.4cm * 0.9 = 9.792cm ^ 2（2）根据硅钢板的横截面计算变压器功率：P = s / K ^ 2 =（9.79 / 1.25）^ 2 = 61.34 w （取60 W）（3）根据横截面计算，每伏线圈匝数：w = 4.5 * 10 ^ 5 / BMS = 4.5 * 10 ^ 5 /（10000 * 9.79）= 4.6匝/ v（4）初级线圈匝数：220 * 4.6 = 1012匝（5）初级线圈电流：60W / 220V = 0.273a（6）初级线圈直径：D = 0.715个，0.273 = 0.37（mm）（7）次级线圈匝数：2 *（51 * 4.6 * 1.03）= 2 * 242（匝）（1.03是降压，双级51V = 2 * 242圈）（8）次级线圈电流：60W /（2 * 51V）= 0.59a（9）二次线直径：D = 0.715，根数0.59 = 0.55（mm）功率（（W））磁芯截面积（cm 2 2）功率（（W））磁芯截面积（cm 2 2）功率（（W））磁芯截面积（cm 2 2）3 2.165 50 8.839 300 21.6515 2.795 60 9.683 350 23.38510 3.953 70 10.458 400 25.00015 4.840 80 11.180 500 27.95120 5.590 100 12.500 800 35.35525 6.250 120 13.693 1000 39.52930 6.846 150 15.309 1200 43.30135 7.395 200 17.678 1500 48.41340 7.906 250 19.764 2000 55.901数据表之间的关系江苏省泗阳县荔口中学沉正中小功率变压器和铁心截面积对于其他功率互感器，功率与铁心截面积的关系可通过以下公式得出：P =其他对于电力变压器，可以使用公式P =（（0.8s））22。
变压器截面积对照表变压器截面积对照表大家知道铁芯截面积是根据变压器总功率“P”确定的(A=1.25*SQRT(P)。
在设计时，假定负载是恒定不变的，则其铁芯截面积通常可选取计算的理论值。
如果其负载是变化比较大的，例如，音频、功放电源等变压器的截面积，则应适当大于理论计算值.这样才能保证有足够的功率输出能力(因为一旦截面积确定后，就不可能再选择功率余量了)。
如何确定这些变压器的"P"值呢?应该计算出使用时负荷的最大功率。
并且估算出某些变压器在使用中需要输出的最大功率。
特别是音频变压器、功放电路的电源变压器等(笔者测试过多种功放电路的音频变压器、功放电路的电源变压器;音频变压器在大动态下明显失真，电源变压器在大动态下次级电压明显下降。
经测算，截面积不够是产生上述现象的主要原因之一)。
1.高频类：铁粉芯Ferrite coreFerrite core 用于高频变压器它是一种带有尖晶石结晶状结构的陶磁体，此种尖晶石为氧化铁和其它二价的金属化合物.如kFe2O4(k 代表其它金属)，目前常使用的金属有锰(Mn)、锌(Zn)、镍(Ni)、镁(Ng)、铜(Cu).其常用组合如锰锌(Mn Zn)系列、镍锌(Ni Zn)系列及镁锌(Mg Zn) 系列.此种材具有高导磁率和阻抗性的物性，其使用频率范围由1kHz 到超过200kHz.2.低频类：硅钢片(LAMINATION)硅钢片用于低频变压器,其种类很多,按其制作工艺不同可分为A：锻烧(黑片)、N：无锻烧(白片)两种.按其形状不同可分为：EI型、UI 型、C 型、口型.口型硅钢片常在功率较大的变压器中使用,它绝缘性能好,易于散热,同时磁路短,主要用于功率大于500~1000W 和大功率变压器.由两个C 型硅钢片组成一套硅钢片称为CD 型硅钢片，用CD型硅钢片制作的电源变压器在截面积相同的条件下，窗口愈越高，变压器功率越大.于铁芯两侧可以分别安装线圈，因此变压器的线圈匝数可分配在两个线包上，从而使每个线包的平均匝长较短，线圈的铜耗减小.另外如果把要求对称的两个线圈分别绕在两个线包上，可以达到完全对称的效果.由四个C型硅钢片组成一套硅钢片称为ED 型硅钢片.ED型硅钢片制成的变压器外形呈扁宽形，在功率相同的条件下ED 型变压器比CD 型变压器矮些，宽度大些，另外由于线圈安装在硅钢片中间，有外磁路，因此漏磁小，对整体干扰小.但是它所有线圈都绕在一个线包上，线包较厚，故平均匝长较长，铜耗较大.。
