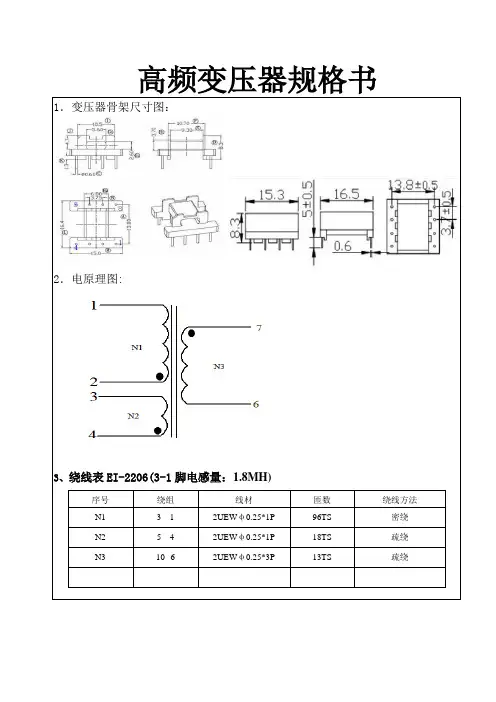

高频变压器规格书1．变压器骨架尺寸图：2．电原理图:3、绕线表EI-2206(3-1脚电感量：1.8MH)序号绕组线材匝数绕线方法N1 3---1 2UEWφ0.25*1P 96TS 密绕N2 5---4 2UEWφ0.25*1P 18TS 疏绕N3 10--6 2UEWφ0.25*3P 13TS 疏绕4.外观：5.1 外观:变压器不应有锈蚀、裂痕或其它损伤,标志应清晰、牢固,线圈与磁芯的装配应牢固、无松动。

外形尺寸、安装尺寸应符合图纸要求。

5.2 可焊性: 任一引出端应易粘锡 ,其使用部分的可焊表面应能覆盖上一层光滑明亮的焊料层,其焊料的覆盖面积应≥90%5.电气性能：6.6绝缘等级：B 级。

6.材料清单：序号 材料名称 规格型号 供应商UL NO ： 1 骨架EFD15立式4+4长春E59481 2 磁芯 EFD15 R2.3K/JP4/TP4 浩博，玖隆旺，天通N/A 3 绝缘胶带CT-286 130℃ 亚华压敏胶有限公司E165111 4 漆包线0.4mm 0.15mm 0.3mm 130℃深港 130℃ E194410 5 凡立水T1148-1/9188A等同 N/A 6 焊锡 Sn99.3/Cu0.7 雅拓莱 N/A 7 商标 XCL-EFD15等同 N/A 8序号 参 数 名 称 测 试 端 技 术 要 求 测 试 条 件6.1 电 感 量 1－2 1.2mHTF-6870 f=1KHz 0.3rms 6.2 漏 感 1-2(短接次级)<50uH6.4 抗 电 强 度 初级对次级2.0KV/1mA/1min CJ2671初级对磁芯，次级对磁芯1KV/1mA/1min6.5 绝 缘 电 阻 初级对次级初级、次级对磁芯≥100 M Ω（常态） ≥20 M Ω（热态）≥20 M Ω（潮态） DC500VNF25117.磁芯磁滞回线8、主要工艺控制点1、绕线平整，结构紧凑，密绕的不能来回重叠。

EE/EI型磁芯外形：EE型、EI型特点及应用范围:具有适用范围广，工作频率高，工作电压范围宽，输出功率大等．广泛应用于开关电源、计算机、电子镇流器及家用电器等。

以下仅为例示尺寸，我公司可根据客户要求进行定制。

尺寸(mm)TYPE 序号针数A B C±0.5D±0.5 E±0.5FEE-8.3 6 8 8 6 4 2.5 8.3 V EE-10 811.510.2 8 4 2.5 10.2 V EE-131012 12.5 8.5 4 2.5 13 V EE-16-1 614.813.3 9 4 3 16 V EE-16-21015.413 10.5 4 3.2 17.1 V EEL-161028.516 12.3 4 4.3 21.9 V EE-19-1 817.616 10 4 5 19 V EE-19-21017.216.213 4 3.9 20 V EEL-191031.516 10.5 4 4 21.1 V EEL-19-11015.630 24.1 4 3.5 21 H EE-25-1 620 18.212.5 4 6.3 25.2 V EE-25-2 821.717.512.6 4 5 25.2 V EE-25-31022.225 15.4 4 5 26.1 H EEL-25 835.317.512.5 4 5 25.2 V EE-301021 29.225.2 4 5 30 H EE-401427.630.525.8 4 5 40 H EE-42/15-11233.844 35.5 4 5 42 H EE-42/15-21641.348 37.7 4 5 42 H EE-42/15-31848.732 27.5 4 5 45.1 V EE-42/20-11245 39.832.5 4 5 42 V EE-42/20-21644.250 37.8 4 5 42.2 H EE-42/20-31844.137 27.3 4 5 45.3 V EE-552050 50 45.5 4 5 55 HER 型特点及应用范围 : 具有损耗小、输出功率大、工作频率宽，温升低，性能稳定等特点。

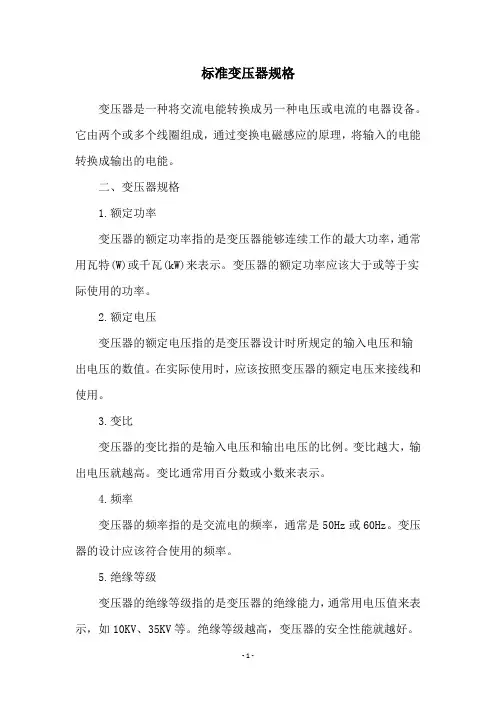

标准变压器规格
变压器是一种将交流电能转换成另一种电压或电流的电器设备。

它由两个或多个线圈组成，通过变换电磁感应的原理，将输入的电能转换成输出的电能。

二、变压器规格
1.额定功率
变压器的额定功率指的是变压器能够连续工作的最大功率，通常用瓦特(W)或千瓦(kW)来表示。

变压器的额定功率应该大于或等于实际使用的功率。

2.额定电压
变压器的额定电压指的是变压器设计时所规定的输入电压和输
出电压的数值。

在实际使用时，应该按照变压器的额定电压来接线和使用。

3.变比
变压器的变比指的是输入电压和输出电压的比例。

变比越大，输出电压就越高。

变比通常用百分数或小数来表示。

4.频率
变压器的频率指的是交流电的频率，通常是50Hz或60Hz。

变压器的设计应该符合使用的频率。

5.绝缘等级
变压器的绝缘等级指的是变压器的绝缘能力，通常用电压值来表示，如10KV、35KV等。

绝缘等级越高，变压器的安全性能就越好。

6.工作温度
变压器的工作温度指的是变压器在正常工作时的温度，通常用摄氏度(℃)来表示。

变压器的工作温度应该在规定的范围内。

7.冷却方式
变压器的冷却方式指的是变压器散热的方式，通常分为自然冷却和强制风冷却。

8.外形尺寸
变压器的外形尺寸指的是变压器的长、宽、高等尺寸。

外形尺寸应该符合实际使用的场所。

以上就是变压器的一些基本规格，不同场合的使用需要选择不同的变压器规格。

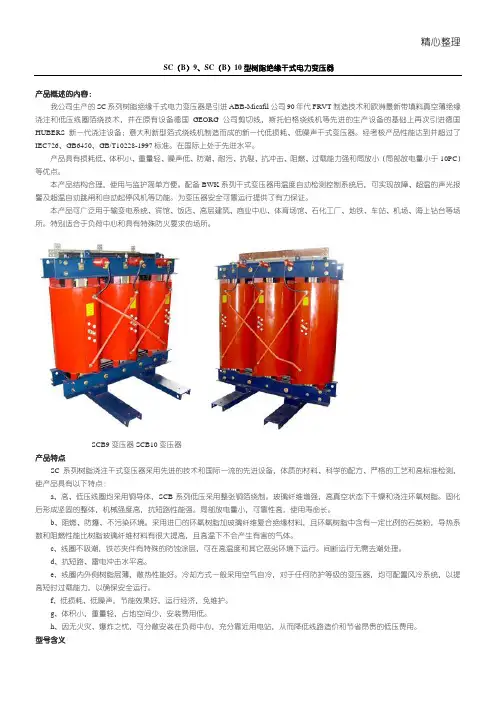

精心整理SC（B）9、SC（B）10型树脂绝缘干式电力变压器产品概述的内容：我公司生产的SC系列树脂绝缘干式电力变压器是引进ABB-Micafil公司90年代FRVT制造技术和欧洲最新带填料真空薄绝缘浇注和低压线圈箔绕技术，并在原有设备德国GEORG公司剪切线，斯托伯格绕线机等先进的生产设备的基础上再次引进德国HUBERS新一代浇注设备；意大利新型箔式绕线机制造而成的新一代低损耗、低噪声干式变压器。

经考核产品性能达到并超过了IEC726、GB6450、GB/T10228-1997标准。

在国际上处于先进水平。

产品具有损耗低、体积小、重量轻、噪声低、防潮、耐污、抗裂、抗冲击、阻燃、过载能力强和局放小（局部放电量小于10PC）等优点。

本产品结构合理，使用与监护简单方便。

配备BWK系列干式变压器用温度自动检测控制系统后，可实现故障、超温的声光报警及超温自动跳闸和自动起停风机等功能。

为变压器安全可靠运行提供了有力保证。

本产品可广泛用于输变电系统、宾馆、饭店、高层建筑、商业中心、体育场馆、石化工厂、地铁、车站、机场、海上钻台等场所。

特别适合于负荷中心和具有特殊防火要求的场所。

SCB9变压器SCB10变压器产品特点SC系列树脂浇注干式变压器采用先进的技术和国际一流的先进设备，体质的材料、科学的配方、严格的工艺和高标准检测，使产品具有以下特点：a、高、低压线圈均采用铜导体，SCB系列低压采用整张铜箔绕制。

玻璃纤维增强，高真空状态下干燥和浇注环氧树脂。

固化后形成坚固的整体，机械强度高，抗短路性能强。

局部放电量小，可靠性高，使用寿命长。

b、阻燃、防爆、不污染环境。

采用进口的环氧树脂加玻璃纤维复合绝缘材料，且环氧树脂中含有一定比例的石英粉，导热系数和阻燃性能比树脂玻璃纤维材料有很大提高，且高温下不会产生有害的气体。

c、线圈不吸潮，铁芯夹件有特殊的防蚀涂层，可在高温度和其它恶劣环境下运行。

间断运行无需去潮处理。

d、抗短路、雷电冲击水平高。

主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级SZ9系列电力变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

变压器损耗计算公式全集详解点击次数：2889 发布时间：2010-12-14变压器损耗计算公式全集详解(1)有功损耗：ΔP=P0+KTβ2PK-------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%，轻载运行时可取β=30%；(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;变压器负载系数与节能降耗变压器负载系数与节能降耗随着电力能源的紧张，节能降耗越来越引起人们的关注，为了合理利用变配电设备，提高供电效率，应考虑如何减少电能损耗。

变压器型号及参数表1. 引言变压器是一种将电能从一个电路通过电磁感应原理转移到另一个电路的装置。

它在电力系统中起到了重要的作用，用于变换电压、分配电能、保护设备等。

本文将列举常见的变压器型号及其参数表，以便于对不同型号的变压器有一个全面的了解。

2. 变压器型号及参数表下表列出了几种常见的变压器型号及其参数。

变压器型号额定容量输入电压输出电压额定频率尺寸（长×宽×高）A-100 100 kVA 220 V 380 V 50 Hz 800×600×1000 mmB-200 200 kVA 380 V 220 V 50 Hz 1000×800×1200 mmC-300 300 kVA 220 V 400 V 60 Hz 1200×900×1400 mmD-500 500 kVA 380 V 480 V 60 Hz 1400×1000×1600 mm2.1 变压器型号解释•A-100型变压器：额定容量为100 kVA，输入电压为220 V，输出电压为380 V，额定频率为50 Hz，尺寸为800mm×600mm×1000mm。

•B-200型变压器：额定容量为200 kVA，输入电压为380 V，输出电压为220 V，额定频率为50 Hz，尺寸为1000mm×800mm×1200mm。

•C-300型变压器：额定容量为300 kVA，输入电压为220 V，输出电压为400 V，额定频率为60 Hz，尺寸为1200mm×900mm×1400mm。

•D-500型变压器：额定容量为500 kVA，输入电压为380 V，输出电压为480 V，额定频率为60 Hz，尺寸为1400mm×1000mm×1600mm。

2.2 变压器参数说明•额定容量：变压器的最大容量，指变压器能正常工作的最大负荷。
