上柴80千瓦柴油发电机组SC4H160D2技术规格参数资料

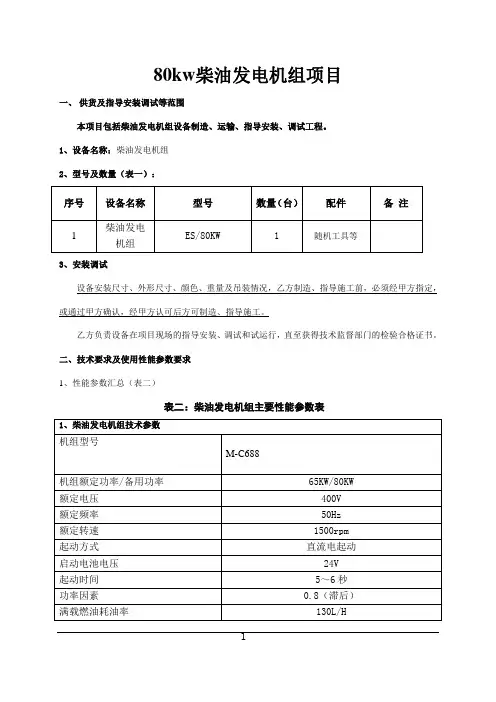

80kw柴油发电机组项目一、供货及指导安装调试等范围本项目包括柴油发电机组设备制造、运输、指导安装、调试工程。

1、设备名称：柴油发电机组2、型号及数量（表一）：3、安装调试设备安装尺寸、外形尺寸、颜色、重量及吊装情况，乙方制造、指导施工前，必须经甲方指定，或通过甲方确认，经甲方认可后方可制造、指导施工。

乙方负责设备在项目现场的指导安装、调试和试运行，直至获得技术监督部门的检验合格证书。

二、技术要求及使用性能参数要求1、性能参数汇总（表二）表二：柴油发电机组主要性能参数表12注记：柴油发电机组的设计、制造及有关试验和检验方法应该符合国家有关规范和标准，还应该保证使用标准应是最新版本。

2、满足的标准及要求设备制造及安装调试除满足招标文件技术要求，还应符合以下要求：1)国家标准及行业标准和规定；2)投标文件中相关承诺；3)答疑文件，补充文件等相关条款。

3、乙方承诺，（1）系统在正常使用条件下正确使用，使用寿命不少于30年。

（2）噪音和排放标准保证天津市环保验收通过。

（3）控制系统带有联网扩展接口，在甲方需要的情况下可以增加相应的功能模块实现联网功能。

三关键部件的选材（表三）：表三。

1：柴油发电机组关键零部件一览表3备注：以上是柴油发电机组组成的主要零部件。

四、备品、备件、易损件清单报价（表四）表四：备品、备件、易损件清单备注：以上备件是一套机组更换一次易损件清单及报价，不随机组一起提供（甲方另外购买除外），价格不含在总价中。

4五、随机资料清单（表五）表五：随机资料清单六、制造及安装调试计划(表六)表六：制造及安装调试计划表七、培训（表七）表七：培训计划表5八、售后服务承诺我司对产品的售后服务非常重视，“以质量保信誉，凭服务立口碑”是我们一直坚持的宗旨，竭尽所能为客户提供最完善的售后服务是我们努力的目标。

为了让客户在柴油发电机组购买后与使用上无后顾之忧，现我司在售后服务方面特作出以下承诺：1、我司所选用产品是经过世界上少数能严格按照柴油机的国际质量标准ISO8528（国标GB2820－97）进行生产和检测的。

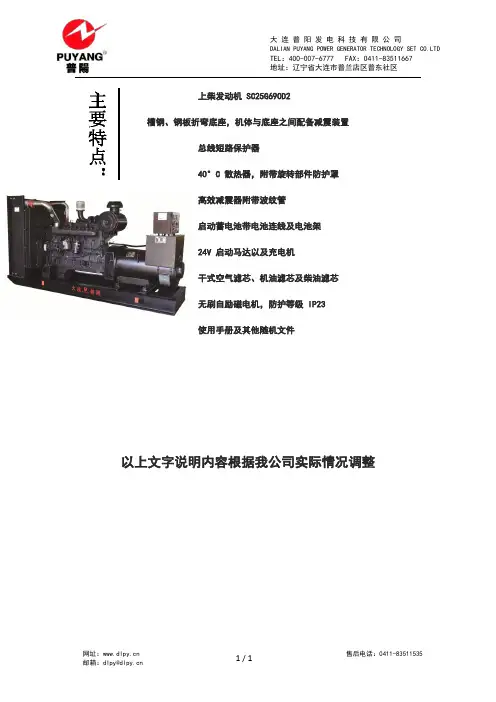

DALIAN PUYANG POWER GENERATOR TECHNOLOGY SET CO.LTD TEL ：400-007-6777 FAX ：地址：辽宁省大连市普兰店区普东社区
上柴发动机 SC25G690D2
槽钢、钢板折弯底座，机体与底座之间配备减震装置
总线短路保护器
40°C 散热器，附带旋转部件防护罩
高效减震器附带波纹管
启动蓄电池带电池连线及电池架
24V 启动马达以及充电机
干式空气滤芯、机油滤芯及柴油滤芯
无刷自励磁电机，防护等级 IP23
使用手册及其他随机文件
以上文字说明内容根据我公司实际情况调整
参数配置
外形图
售后承诺
我公司将对出售的机组提供50KW以下机组6个月或500 小时保修（以先到为准）。

50KW以上机组12个月或 1000 小时保修（以先到为准）。

一切因发电机组制造缺陷引起的机组故障，由我公司负责保修。

（因人为操作失误、疏忽保养或不按操作规程引起的机组故障，机组易损件、日常使用配件、均不在保修范围内）。

设备发生买方无能力处理和修复的故障后，买方应立即通知卖方，在接到买方通知后，维修响应时间不超过2小时，对于一般简单故障问题，技术人员通过电话与客户沟通，指导解决问题；如通过电话解决不了的问题，则技术人员以最快的时间赶赴现场为客户排除故障，一般接电后本市24小时内处理；外埠48小时内处理；边远地区72小时处理。

公司每年将对售出机组进行2次以上回访，免费指导安装。

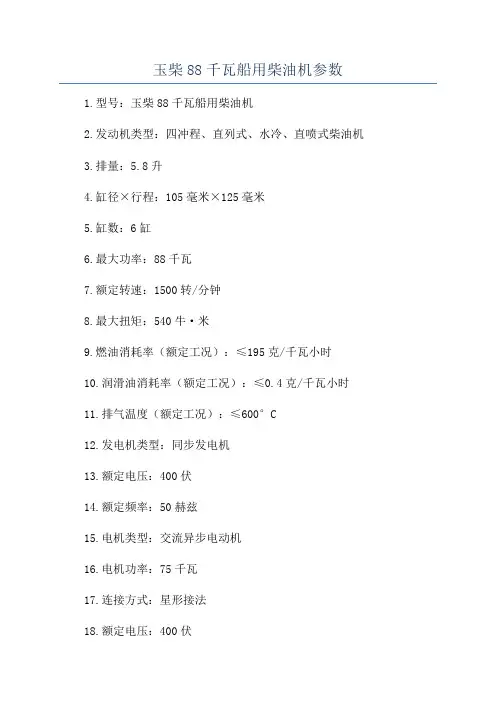

玉柴88千瓦船用柴油机参数1.型号：玉柴88千瓦船用柴油机2.发动机类型：四冲程、直列式、水冷、直喷式柴油机3.排量：5.8升4.缸径×行程：105毫米×125毫米5.缸数：6缸6.最大功率：88千瓦7.额定转速：1500转/分钟8.最大扭矩：540牛·米9.燃油消耗率（额定工况）：≤195克/千瓦小时10.润滑油消耗率（额定工况）：≤0.4克/千瓦小时11.排气温度（额定工况）：≤600°C12.发电机类型：同步发电机13.额定电压：400伏14.额定频率：50赫兹15.电机类型：交流异步电动机16.电机功率：75千瓦17.连接方式：星形接法18.额定电压：400伏20.冷却方式：水冷循环冷却21.冷却液容量：12升22.启动方式：电启动23.发动机重量：880千克24.外形尺寸：长×宽×高=1424毫米×722毫米×1025毫米1.高效节能：采用先进的燃烧技术和燃油系统，燃油消耗率低于同类柴油机，节省能源并减少运营成本。

2.可靠性高：采用高品质的材料和先进的制造工艺，确保发动机的可靠性和耐用性，降低故障率。

3.启动快速：采用电启动方式，启动时间短，无需预热，操作方便。

4.运行平稳：精确的燃油喷射系统和平衡的设计，确保发动机运行平稳，振动小。

5.低噪音：在燃烧过程中采用隔音技术，降低噪音产生，提供舒适的操作环境。

6.环保：符合国际排放标准，采用先进的净化系统，减少气体和颗粒物的排放，对环境友好。

总之，玉柴88千瓦船用柴油机是一种高性能、高可靠性的船用柴油机，适用于各种船舶的动力装置，为船舶运营提供可靠的动力支持。

主用备用HQY20GF 20/2522/2836YC4F40-D204102×120 3.9HQY22GF 22/2824/3039.6YC4F40-D204102×120 3.9HQY24GF 24/3026/3343.2YC4F40-D204102×120 3.9HQY30GF 30/37.533/41.2554YC4115ZD 4102×120 3.9HQY32GF 32/4035/4457.6YC4D60-214108×115 4.214HQY34GF 34/4337/4761.2YC4D60-214108×115 4.214HQY40GF 40/5044/5572YC4D60-214108×115 4.214HQY48GF 48/6053/6686.4YC4D85Z-D204108×125 6.871HQY58GF 48/6053/66104.4YC4D90Z-D204108×115 4.214HQY68GF 58/7364/80122.4YC4A100Z-D204108×132 4.837HQY80GF 68/8574/94144YC6B135Z-D206108×125 6.871HQY96GF80/10088/110172.8YC6B155L-D216108×125 6.871HQY112GF 96/120106/132201.6YC6B180L-D206108×125 6.871HQY128GF 112/140123/154230.4YC6B180L-D206108×125 6.871HQY144GF 128/160141/176691.2YC6A200L-D206108×1257.255HQY160GF 144/180158/198288YC6230L-D206114×1257.255HQY184GF 160/200176/220331.2YC6G245L-206112×1327.8HQY200GF 184/230202/253360YC6M350L-D206120×1459.839HQY240GF 200/250220/275432YC6M350L-D206120×1459.839HQY260GF 240/300264/330468YC6MJ480L-D206123×14511.726HQY280GF 260/325286/358504YC6MJ480L-D206123×14511.726HQY304GF 280/350308/385547.2YC6T550L-D216145×16516.35HQY320GF 304/380334/418576YC6T550L-D216145×16516.35玉柴系列柴油发电机组各功率段排气量(L)机组型号输出功率(KW)电流(A)柴油机型号缸数缸径×行程（mm）HQY350GF320/400352/440630YC6T550L-D216145×16516.35 HQY400GF400/500440/550720YC6T600L-D226145×16516.35 HQY450GF450/563495/619810YC6T700L-D206145×16516.35 HQY500GF500/625550/688900YC6TD780L-6152×18019.598D201951800×760×1430800详细参数1951800×760×1430830详细参数1951800×760×1430846详细参数1951800×760×1430880详细参数1951800×760×1430896详细参数1951800×760×1430906详细参数1951900×760×14301030详细参数2291900×760×14301050详细参数2202150×830×14961215详细参数2202150×830×14961255详细参数2202150×830×14961300详细参数2202150×830×14961335详细参数2202150×830×14961425详细参数2202450×850×15161695详细参数2202450×850×15161815详细参数2202540×945×15501874详细参数2202540×945×15502020详细参数2202540×945×15502080详细参数2203150×1120×16302970详细参数2203100×1100×16353198详细参数2203100×1100×16353198详细参数2203250×1190×17003200详细参数2203300×1150×17003260详细参数功率段参数列表价格咨询燃油消耗率（g/kw.h ）机组尺寸（mm L×W×H）机组重量（kg）技术咨询详细参数2203300×1150×17003260详细参数2203500×1375×19803950详细参数2203700×1750×20304200详细参数2203700×1750×20304200详细参数。

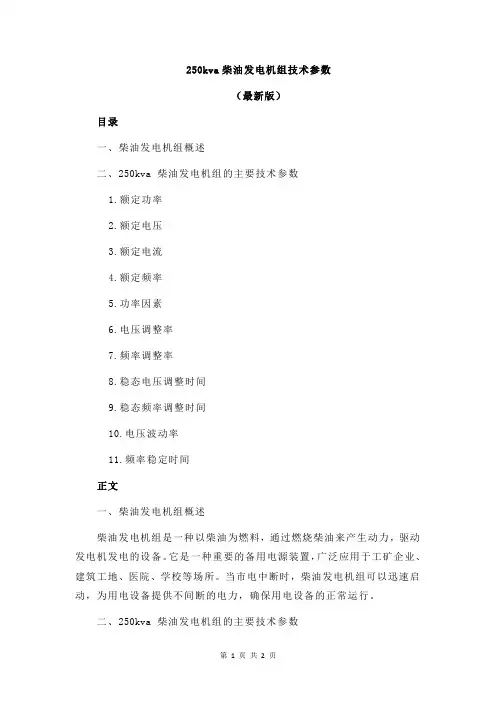

250kva柴油发电机组技术参数（最新版）目录一、柴油发电机组概述二、250kva 柴油发电机组的主要技术参数1.额定功率2.额定电压3.额定电流4.额定频率5.功率因素6.电压调整率7.频率调整率8.稳态电压调整时间9.稳态频率调整时间10.电压波动率11.频率稳定时间正文一、柴油发电机组概述柴油发电机组是一种以柴油为燃料，通过燃烧柴油来产生动力，驱动发电机发电的设备。

它是一种重要的备用电源装置，广泛应用于工矿企业、建筑工地、医院、学校等场所。

当市电中断时，柴油发电机组可以迅速启动，为用电设备提供不间断的电力，确保用电设备的正常运行。

二、250kva 柴油发电机组的主要技术参数1.额定功率：250kva 表示柴油发电机组的额定功率为 250 千伏安。

这是发电机组在长期稳定运行时可以提供的最大电力。

2.额定电压：通常为 400V，这是发电机组在正常运行时输出的电压。

3.额定电流：根据功率和电压，可以计算出柴油发电机组的额定电流。

一般来说，电流越大，发电机组的输出能力越强。

4.额定频率：柴油发电机组的额定频率为 50Hz，这也是我国电网的频率。

5.功率因素：功率因素是衡量发电机组输出电力的有效性。

一般来说，功率因素越接近 1，发电机组的效率越高。

6.电压调整率：电压调整率是指发电机组在负载变化时，输出电压的变动范围。

通常，电压调整率越小，说明发电机组的电压稳定性越好。

7.频率调整率：频率调整率是指发电机组在负载变化时，输出频率的变动范围。

通常，频率调整率越小，说明发电机组的频率稳定性越好。

8.稳态电压调整时间：稳态电压调整时间是指发电机组从空载到满载时，输出电压达到稳定所需的时间。

一般来说，稳态电压调整时间越短，说明发电机组的响应速度越快。

9.稳态频率调整时间：稳态频率调整时间是指发电机组从空载到满载时，输出频率达到稳定所需的时间。

一般来说，稳态频率调整时间越短，说明发电机组的响应速度越快。

10.电压波动率：电压波动率是指发电机组输出电压在稳定状态下的波动范围。

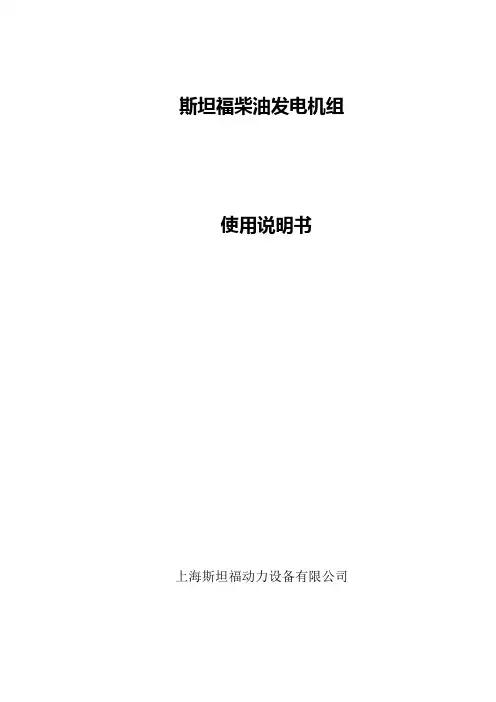

斯坦福柴油发电机组使用说明书上海斯坦福动力设备有限公司1.概述斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。

适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。

本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。

2.工作条件1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。

常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。

大气压力100kPa。

环境温度为298K（25℃）。

空气相对湿度为30％。

若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。

2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。

a) 海拔高度不超过4000m。

b) 环境温度为（5～40）℃。

c) 空气相对湿度为90％(25℃时)。

当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。

3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。

3．警告与安全3.1 警告1.机组安装和移动时，须小心轻放，不得碰撞或翻转。

2.机组操作人员须遵守各项安全操作规程，包括操作手册和设备上的警示标识，否则有可能造成机组和人身的损害。

潍柴电力原装80kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG110/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP4.1D100E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-100-4/0.4智能控制器品牌潍柴智能控制器型号WHC系列机组尺寸（mm）2058×965×1467机组重量（kg）1230二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。

2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。

本项目潍柴机组功率按照此功率进行标定。

三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。

4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。

4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG110/B1额定功率/容量（kW/kVA）80/100备用功率/容量（kW/kVA）88/110额定电压（V）400/230额定频率（Hz）50额定电流（A）144额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG110/B1柴油机品牌潍柴型号WP4.1D100E200功率（kW）100额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数4缸径/行程（mm）105/118燃油系统机械泵调速方式电子调速排气量（L） 4.087机油容量（L）13防冻液容量（L）18启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG110/B1发电机发电机品牌潍柴型号WHA-100-4/0.4额定功率（kW）80额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）144额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG110/B1经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤85“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。

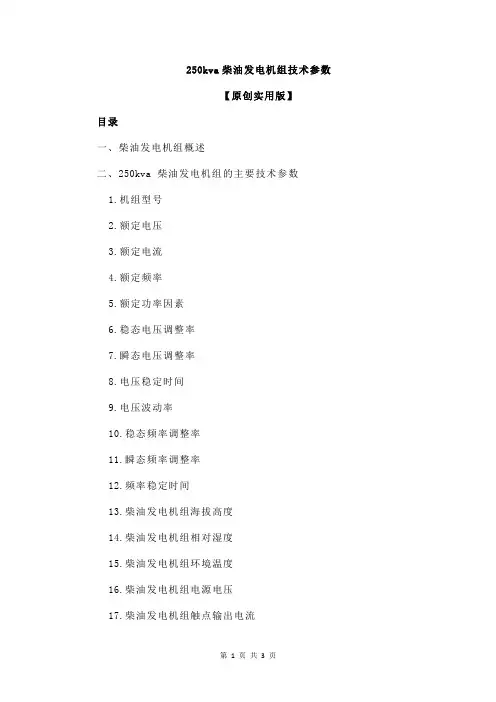

250kva柴油发电机组技术参数【原创实用版】目录一、柴油发电机组概述二、250kva 柴油发电机组的主要技术参数1.机组型号2.额定电压3.额定电流4.额定频率5.额定功率因素6.稳态电压调整率7.瞬态电压调整率8.电压稳定时间9.电压波动率10.稳态频率调整率11.瞬态频率调整率12.频率稳定时间13.柴油发电机组海拔高度14.柴油发电机组相对湿度15.柴油发电机组环境温度16.柴油发电机组电源电压17.柴油发电机组触点输出电流18.柴油发电机组超速保护19.柴油发电机组低油压20.柴油发电机组油温21.柴油发电机组水温正文一、柴油发电机组概述柴油发电机组是一种以柴油为燃料，通过燃烧柴油来产生动力，驱动发电机发电的设备。

柴油发电机组具有起动容易、燃料经济、功率范围广、操作简单等优点，被广泛应用于工矿企业、农业生产、电力供应等领域。

二、250kva 柴油发电机组的主要技术参数1.机组型号：根据不同品牌和生产厂家，250kva 柴油发电机组的具体型号会有所不同。

2.额定电压：250kva 柴油发电机组的额定电压一般为 400v。

3.额定电流：250kva 柴油发电机组的额定电流一般为 180a。

4.额定频率：250kva 柴油发电机组的额定频率一般为 50hz。

5.额定功率因素：250kva 柴油发电机组的额定功率因素一般为cos0.8（滞后）。

6.稳态电压调整率：250kva 柴油发电机组的稳态电压调整率一般为1%。

7.瞬态电压调整率：250kva 柴油发电机组的瞬态电压调整率一般为-15%~20%。

8.电压稳定时间：250kva 柴油发电机组的电压稳定时间一般为1.5sec。

9.电压波动率：250kva 柴油发电机组的电压波动率一般为 1.0%。

10.稳态频率调整率：250kva 柴油发电机组的稳态频率调整率一般为3%。

11.瞬态频率调整率：250kva 柴油发电机组的瞬态频率调整率一般为10%。
