工程图纸名词大全
一、建筑图纸符号大全
在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz 表示框架柱,m表示是门、c表示是窗。
[@表示钢筋间距Φ表示钢筋型号,(钢筋钢筋的级别不同,是因为钢筋的化学成份不同,化学成份不同,也就造成的了它的力学指标不同。
一、二、三级钢筋是国家根据社会生产需要而制订出的材料标准,它的屈服强度、极限强度、延伸率、冷弯、及可焊性均有很大的不同,不同级别的钢筋使用位置也有很大的一同。
一、热轧光面钢筋HPB235是1级钢筋,材料为q235,抗拉屈服强度是235n/mm2,极限强度310Mpa。
二、热轧带肋钢筋HRB335是2级钢筋,材料为20mnsi,抗拉屈服强度是
335n/mm2,极限强度510Mpa。
三、热轧带肋钢筋HRB400是3级钢筋,屈服强度400MPa,极限强度600Mpa。
材料为20mnsiv、20mnsinb、20mnti,抗拉屈服强度是400n/mm2。
四、余热处理钢筋RRB400是3级钢筋,材料为k20mnsi,抗拉屈服强度是400n/mm2。
{1MPa=10kg/cm}
(12Φ6@200表示:12根直径6毫米的钢筋间距200毫米)。
施工图中英文缩写标准缩写词:这里列出的名单代表了一套施工文件中一般遇到的多数缩写词。
在文件开头或开篇处,应当列出项目中用到的所有缩写词和其意义。
A Alum = 铝AC = 英亩A.C.C.M.P = 涂沥青的波纹金属管A.C.P = 石棉水泥管Approx = 近似的B B &B = 麻布包根的B.C = 路缘石底部Bit = 含沥青的B.M. = 基准线Bldg = 建筑B.S = 斜坡底部B.V.S = 竖曲线起点B.W = 在两方面C Cal = 测径器C.B = 雨水井C.L = 铸铁Cir = 圆形的CL = 中线C.L.F = 铁丝网C.O = 清除口Cm = 厘米C.M.P = 波纹金属管Col. = 圆柱Conc = 水泥Cont’r = 承包商Cor = 拐角C/S = 横坡C.F = 立方英尺C.Y = 立方码D D = 曲度Det’l = 细部D.M.H = 跌水窨井(yìnjǐng) D.F. = 饮水器Dim = 尺寸Dia = 直径Dwg. = 图纸Dep. = 横距Dir. = 定向的E-E- = 电气E = 东方Ea = 每个E.C. = 电气承包商El. = 立面E.A.P. = 外露混凝料铺面E.V.C. = 竖曲线底端Engr. = 工程师Exist. = 原有的Exp. = 扩展E.W. = 端壁E.S. = 端截面M M = 米Max = 最大值M.H = 检修孔Min = 最小值Misc = 混杂的Mon = 纪念建筑物,界石N N = 北向N.I.C = 不在合同中,未订合同N.T.S = 不按比例No. = 序号Nom = 毛尺寸O O.C = 位于中心,中心间距O.D = 外径P P.A = 绿化区域P.C.P = 多孔混凝土管P.V.C = 聚氯乙烯管P.C = 件P.C = 曲率点P.C.C = 空间曲率点PL = 地界线P.V.C = 垂直弯曲度P.V.T = 垂直正切点PT = 正切点R R = 半径R.C.P = 钢筋水泥管R.O.W = 通行权Rt = 右侧Req’d = 必须的Rew = 修订Reinf = 增强的S San = 卫生的Sect = 剖面Sh = 图纸S = 南侧S.I = 雨水口-ST- = 雨水道-SAN- = 生活污水管Spec. = 说明书或说明St’l = 钢Sq = 平方S.F = 平方英尺S.Y = 平方码Sta = 站S/S = 不锈钢F F.F. = 粉刷楼板面高度F.G. = 已修整坡度Fin. = 饰面FL = 楼面F.H. = 消防栓F.L = 流线F.S.D = 全尺寸细部图Ftg = 底脚FT. = 英尺G G = 量规-G- = 气体G = 加伦Galv = 电镀G.C = 总承包商GR = 防护栏Gd = 坡度G.V = 煤气阀H HB = 软管龙头HW = 拱面墙H.P = 高点Ht = 高度Hor = 水平的Hwy = 公路I I.D = 内径In = 英寸Inl = 人口Inv = 仰拱J J.B = 接线盒L L = 曲线长度Lat = 纬度L.P = 至低点Lt = 左侧Lin = 衬垫L.F = 线脚L.C = 景观承包商LA = 景观工程师。
建筑工程图纸符号大全一、柱编号二、墙柱编号三、墙梁编号注:(××A)为一端悬挑,(××B)为两端悬挑,悬挑不计入跨数。
五、板编号六、板带编号注:(××A)为一端悬挑,(××B)为两端悬挑,悬挑不计入跨数。
八、板相关构造编号九、钢筋符号一级钢:A 二级钢:B 三级钢:C构件类型 代号 序号 跨数及有无悬挑 暗梁AL××(××)(××A )或(××B )构造类型 代号 序号 说明纵筋加强带 JQD ×× 以单向加强纵筋取代原位配筋后浇带 HJD ×× 有不同的留筋方式 柱帽 ZM × ×× 适用于无梁楼盖局部升降板 SJB ×× 板后即配筋与所在板相同,构造升降高度≤300 板加腋 JY ×× 腋高与腋宽可选注板开洞 BD ×× 最大边长或直径<1000;加强筋长度有全跨贯通和自洞边锚固两种 板翻边 FB ××翻遍高度≤300角部加强筋Crs×× 以上部双向非贯通加强钢筋取代原位置的非贯通配筋悬挑板阴角附加筋 Cis ×× 板悬挑阴角上部斜向附加钢筋 悬挑板阳角附加筋 Ces ×× 板悬挑阳角上部放射筋抗冲切箍筋 Rh ×× 通长用于无柱帽无梁楼盖的柱顶 抗冲切弯起筋 Rb×× 通长用于无柱帽无梁楼盖的柱顶。

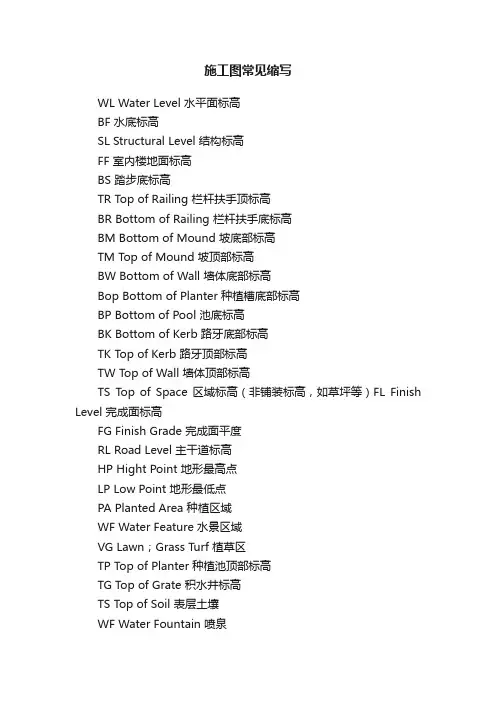

施工图常见缩写
WL Water Level 水平面标高
BF 水底标高
SL Structural Level 结构标高
FF 室内楼地面标高
BS 踏步底标高
TR Top of Railing 栏杆扶手顶标高
BR Bottom of Railing 栏杆扶手底标高
BM Bottom of Mound 坡底部标高
TM Top of Mound 坡顶部标高
BW Bottom of Wall 墙体底部标高
Bop Bottom of Planter 种植槽底部标高
BP Bottom of Pool 池底标高
BK Bottom of Kerb 路牙底部标高
TK Top of Kerb 路牙顶部标高
TW Top of Wall 墙体顶部标高
TS Top of Space 区域标高(非铺装标高,如草坪等)FL Finish Level 完成面标高
FG Finish Grade 完成面平度
RL Road Level 主干道标高
HP Hight Point 地形最高点
LP Low Point 地形最低点
PA Planted Area 种植区域
WF Water Feature 水景区域
VG Lawn;Grass Turf 植草区
TP Top of Planter 种植池顶部标高
TG Top of Grate 积水井标高
TS Top of Soil 表层土壤
WF Water Fountain 喷泉
BC 路沿底标高。

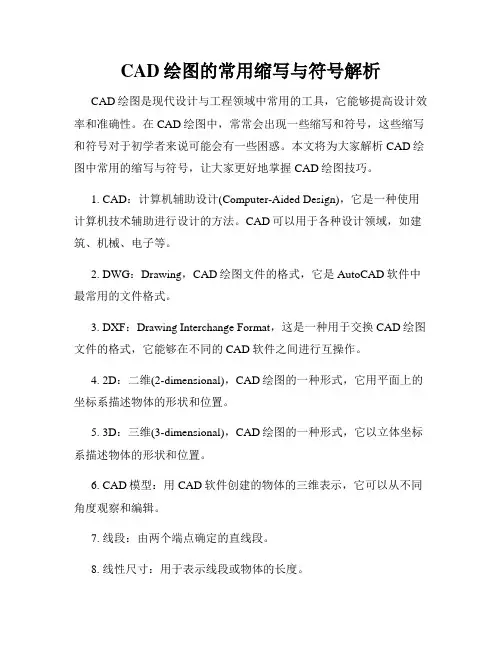

CAD绘图的常用缩写与符号解析CAD绘图是现代设计与工程领域中常用的工具,它能够提高设计效率和准确性。
在CAD绘图中,常常会出现一些缩写和符号,这些缩写和符号对于初学者来说可能会有一些困惑。
本文将为大家解析CAD绘图中常用的缩写与符号,让大家更好地掌握CAD绘图技巧。
1. CAD:计算机辅助设计(Computer-Aided Design),它是一种使用计算机技术辅助进行设计的方法。
CAD可以用于各种设计领域,如建筑、机械、电子等。
2. DWG:Drawing,CAD绘图文件的格式,它是AutoCAD软件中最常用的文件格式。
3. DXF:Drawing Interchange Format,这是一种用于交换CAD绘图文件的格式,它能够在不同的CAD软件之间进行互操作。
4. 2D:二维(2-dimensional),CAD绘图的一种形式,它用平面上的坐标系描述物体的形状和位置。
5. 3D:三维(3-dimensional),CAD绘图的一种形式,它以立体坐标系描述物体的形状和位置。
6. CAD模型:用CAD软件创建的物体的三维表示,它可以从不同角度观察和编辑。
7. 线段:由两个端点确定的直线段。
8. 线性尺寸:用于表示线段或物体的长度。
9. 角度:两条线段之间的夹角。
10. 弧:由一条弧线段和两个端点确定的曲线。
11. 圆:由一条完整的闭合弧形线段所形成的图形。
12. 多段线:由多条线段或弧线段组成的连续图形。
13. 正交:CAD绘图中的一种绘图方式,只能在水平和垂直方向上绘制线段。
14. 极坐标:CAD绘图中的一种绘图方式,通过定义距离和角度来确定点的位置。
15. 缩放:改变CAD绘图中图形的大小。
16. 旋转:围绕一个点或轴线将CAD绘图中的图形旋转。
17. 平移:将CAD绘图中的图形沿着一个方向进行移动。
18. 对称:通过一条对称轴将CAD绘图中的图形进行镜像对称。
19. 阵列:通过复制和平移来创建一组重复的图形。

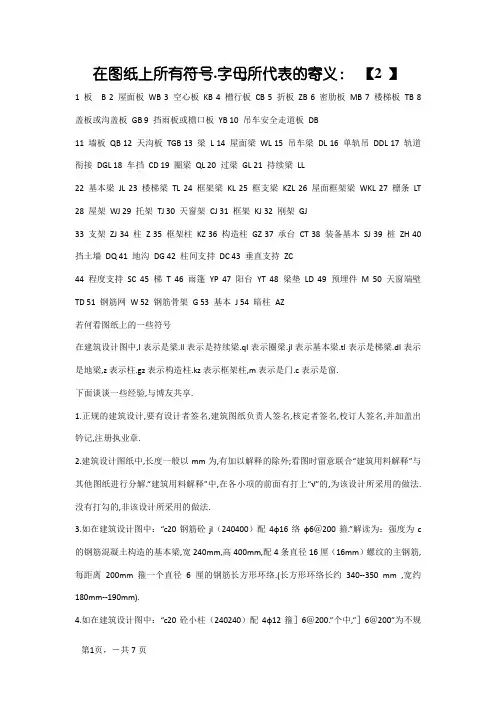

在图纸上所有符号.字母所代表的寄义:【2 】1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道衔接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 持续梁LL22 基本梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 装备基本SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支持DC 43 垂直支持ZC44 程度支持SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基本J 54 暗柱AZ若何看图纸上的一些符号在建筑设计图中,l表示是梁.ll表示是持续梁.ql表示圈梁.jl表示基本梁.tl表示是梯梁.dl表示是地梁,z表示柱.gz表示构造柱.kz表示框架柱,m表示是门.c表示是窗.下面谈谈一些经验,与博友共享.1.正规的建筑设计,要有设计者签名,建筑图纸负责人签名,核定者签名,校订人签名,并加盖出钤记,注册执业章.2.建筑设计图纸中,长度一般以mm为,有加以解释的除外;看图时留意联合“建筑用料解释”与其他图纸进行分解.“建筑用料解释”中,在各小项的前面有打上“√”的,为该设计所采用的做法.没有打勾的,非该设计所采用的做法.3.如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍.”解读为:强度为c 的钢筋混凝土构造的基本梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每距离200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340--350 mm ,宽约180mm--190mm).4.如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200.”个中,“]6@200”为不规范标注,应为“φ6@200”.解读为:强度为c20的钢筋混凝土构造的小梁,截面为长240mm,宽240mm,配4条直径12厘(12mm)螺纹的主钢筋,每距离200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一路.5.如在建筑设计图中:m5水泥砂浆砌mu10贝灰砂砖.“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级.mu10代表贝灰砂砖的抗压强度平均值≥10mpa.6.ql表示圈梁,圈梁的做法,平日用于砖混衡宇建筑构造(混杂构造),即先砌墙,后用钢筋混凝土浇筑圈梁及板面.7.框架构造的做法,即先浇筑柱体,大梁.小梁.板面等.待拆失落模板后再砌墙体.8.根据质监的请求,可以请求承建方供给钢筋(每批次)的及格证,水泥(每批次)的及格证,mu10贝灰砂砖(每批次)的及格证,水泥砼的测试及格证.建筑图纸家建筑图纸符号一.箍筋表示办法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍.⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍.⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍.⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍.一. 梁上主筋和梁下主筋同时表示办法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25.二. 梁上部钢筋表示办法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍.⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍.⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25.⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,平均布置.三. 梁腰中钢筋表示办法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12.⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14.⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22.⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18.四. 梁下部钢筋表示办法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全体伸入支座内.⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25.⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全体伸入支座.⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根.2Φ25伸入支座,3Φ22,不伸入支座.下排筋5Φ25,通长布置.五. 标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700.Y500×250 表示梁下加腋,宽500,高250.N4Φ18 表示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 表示箍筋和架立筋.-0.100 表示梁上皮标高.钢筋混凝土粘结锚固才能可以由四种门路得到:①钢筋与混凝土接触面上化学吸附感化力,也称胶结力.②混凝土压缩,将钢筋紧紧握固而产生摩擦力.③钢筋表面凹凸不平与混凝土之间产生的机械咬合感化,也称咬合力.④钢筋端部加弯钩.弯折或在锚固区焊短钢筋.焊角钢来供给锚固才能.为了破坏钢筋.防腐化.防火以及增强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有破坏层(图3.3.3).根据钢筋混凝土构造设计规范划定,梁.柱的破坏层最小厚度为25mm,板和墙的破坏层厚度为10~15mm.正筋就是正弯矩筋,简略的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于持续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置,直径可以不雷同,可以采用搭接衔接情势,保证梁各个部位的这个部分钢筋都能施展其抗拉强度,并且两头应按受拉锚固的钢筋贯通筋是指贯串于构件(如梁)全部长度的钢筋,中央既不弯起也不中止,当钢筋过长时可以搭接或焊接,但不转变直径.贯通筋既可所以受力钢筋,也可所以架力钢筋.支座有负筋,是相对而言的,一般应当是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋.一般构造构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板.梁的上部钢筋,有些上部设置装备摆设的构造钢筋习惯上也称为负筋.当梁.板的上部钢筋通长时,大家也习惯地称之为上部钢筋.至于端支座负筋,中央支座负筋就是两头的和中央的盖筋别名盖铁.扣筋,平日设置在板的支座(端支座,中央支座),地位在板的上皮,其感化是抵抗板的负弯矩,也可以叫板负筋如今板中差不多都有两层,基层筋都是通长的,应当叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4 吊筋是将感化于混凝土梁式构件底部的分散力传递至顶部,是进步梁推却分散荷载抗剪才能的一种钢筋,外形如元宝,又称为元宝筋.重要感化是:因为梁的某部受到大的分散荷载感化,可能会使梁上引起斜裂痕,特殊是力感化在受拉区内,为了使梁体不产生局部轻微损坏,同时使梁体的材料施展各自的感化而设置的,重要布置在剪力有大幅突变部位,防止该部位产生过大的裂痕,引起构造的损坏,就必须配吊筋了,还要加配附加箍筋.“腹筋” 感化:梁的抗扭它在设计上属构造配筋,即力学上不用设计盘算具体力的大小,按国度设计规范的构造请求查得此数据.当梁嵬峨到必定请求时,就得加设腰筋,按若干.加多大规格按构造请求规范查得.1. 什么是负弯矩:在弯矩图上(假如你学过构造力学你可以跳过这一部分),向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩;打个比方,你用手拗一只筷子,向下拗的时刻,是筷子下部先断;这是正弯矩,向上拗的时刻,是是筷子上部先断,这是负弯矩;明确了正负弯的差别,你就可以往下看了;2.为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上常常简称为“负筋”,一般来说,常碰着的负弯矩筋有两种,一种是楼板与梁交代的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应当是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米阁下;另一种就是梁的支座处,因为梁支端两头受向下的弯矩,在梁支座处,消失负弯矩,这是一个症结部位,常按锚固请求放必定的负筋2. 根据GB50010-2002,在温度,压缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度压缩钢筋. 温度压缩钢筋可应用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的请求搭接或在周边构件中锚固箍筋肢数区分(单肢箍.双肢箍.四肢箍等)箍筋的感化主如果用来知足斜截面抗剪强度,并联络受力主筋和受压区混凝土使其配合工作,此外,用来固定主钢筋的地位而使构件(梁或者柱)内各类钢筋构成钢筋骨架的钢筋.常见的箍筋有单肢箍筋(又叫拉钩).启齿矩形箍筋.关闭矩形箍筋.菱形箍筋.异形箍筋.圆形箍筋和螺旋箍筋(常用于桩)等.拉钩在钢筋工程中,以梁断面钢筋为例,箍筋的每一个立边叫作一个肢,一个立边的箍筋称为单肢箍,闭合矩形的箍筋因为有两个立边,称为双肢箍,由两个双肢箍筋组合而成的一组箍筋称为四肢箍,除此而外,还有效3个双肢箍构成的六肢箍等等.一个成方形的箍筋就是叫双肢箍!两个成方形的箍筋并立应用就叫四肢箍!三个成方形的箍筋并立应用就叫六肢箍!以此类推……假如里面用拉钩的话,就有可能成为了三肢箍,五肢箍等等!把梁剖断看,看到2根箍筋就是双肢箍,看到4根钢筋就是四肢箍.箍筋的肢数是看梁统一截面内涵高度偏向箍筋的根数.小截面梁因宽度较小,响应产生的梁内剪力较小,采用单肢箍即可,相似于一个S钩.像一般的单个关闭箍筋,在高度偏向就有两根钢筋,属于双肢箍.再如,截面宽较大的统一截面采用两个关闭箍并互相错开高度偏向就有四根钢筋,属于四肢箍.以此类推.下图是柱子的箍筋肢数区分:箍筋加密区加密是对于抗震构造来说的.根据抗震等级的不同,加密的划定也不同.一般来说,对于钢筋混凝土框架的梁的端部和每层柱子的两头都要进行加密.梁端的加密区长度一般取 1.5倍的梁高.柱子加密区长度一般取1/6每层柱子的高度.但最底层(一层)柱子的根部应取1/3的高度.对于特殊情形下的柱子还应全体加密.具体的可以参看《抗震设计规范》.别的,简支梁两头,1.5倍梁高处,悬挑梁全段加密.柱的箍筋加密规模应按下列划定采用:1 柱端取截面高度(圆柱直径),柱净高的1/6和500mm三者的最大值.2 底层柱柱根不小于柱净高的1/3;当有刚性地面时,除柱端外尚应取刚性地面高低各500mm.(有地下室时,底层柱为一层柱)3 剪跨比不大于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱,取全高.4 框支柱,取全高.5 一级及二级框架的角柱,取全高.纹钢及圆钢筋的重量表螺纹钢Φ9-0.499kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/m。

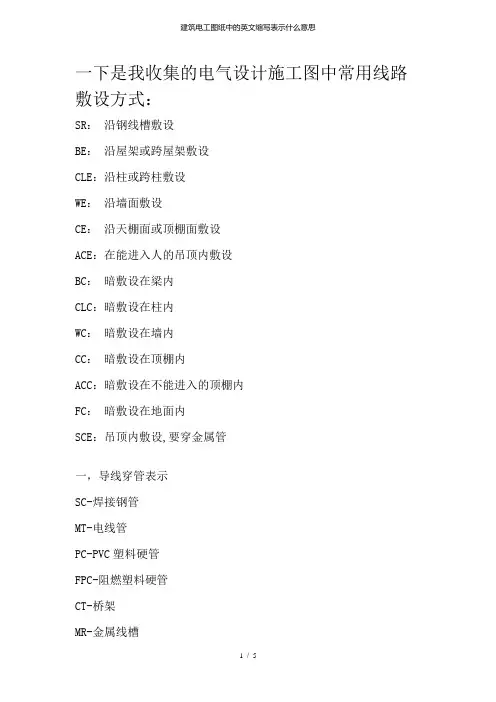

一下是我收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下铜芯橡皮绝缘线:BX铜芯塑料绝缘线:BV铜芯塑料绝缘护套线:BVV铜母线:TMY铝母线:LMY铝芯橡皮绝缘线:BLX铝芯塑料绝缘线:BLV铝芯塑料绝缘护套线:BLVV参考资料:水电安装预算与定额及75225317 的回答。

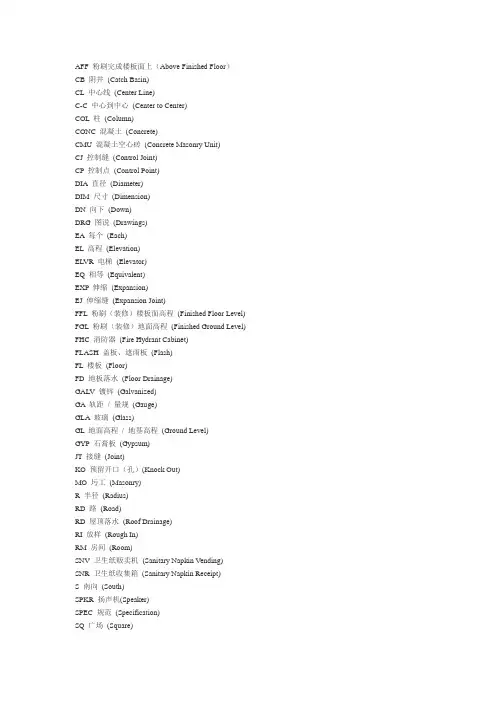

AFF 粉刷完成楼板面上(Above Finished Floor)CB 阴井(Catch Basin)CL 中心线(Center Line)C-C 中心到中心(Center to Center)COL 柱(Column)CONC 混凝土(Concrete)CMU 混凝土空心砖(Concrete Masonry Unit)CJ 控制缝(Control Joint)CP 控制点(Control Point)DIA 直径(Diameter)DIM 尺寸(Dimension)DN 向下(Down)DRG 图说(Drawings)EA 每个(Each)EL 高程(Elevation)ELVR 电梯(Elevator)EQ 相等(Equivalent)EXP 伸缩(Expansion)EJ 伸缩缝(Expansion Joint)FFL 粉刷(装修)楼板面高程(Finished Floor Level) FGL 粉刷(装修)地面高程(Finished Ground Level) FHC 消防器(Fire Hydrant Cabinet)FLASH 盖板、遮雨板(Flash)FL 楼板(Floor)FD 地板落水(Floor Drainage)GALV 镀锌(Galvanized)GA 轨距/ 量规(Gauge)GLA 玻璃(Glass)GL 地面高程/ 地基高程(Ground Level)GYP 石膏板(Gypsum)JT 接缝(Joint)KO 预留开口(孔)(Knock Out)MO 圬工(Masonry)R 半径(Radius)RD 路(Road)RD 屋顶落水(Roof Drainage)RI 放样(Rough In)RM 房间(Room)SNV 卫生纸贩卖机(Sanitary Napkin Vending)SNR 卫生纸收集箱(Sanitary Napkin Receipt)S 南向(South)SPKR 扬声机(Speaker)SPEC 规范(Specification)SQ 广场(Square)SS 不銹钢(Stainless Steel)STR 楼梯(Stair)STA 车站(Station)SCR 车站控制室(Station Control Room)ST 钢(Steel)STOR 储藏(Storage)ST 街(Street)SUSP 悬吊式(Suspended)SYS 系统(System)TEL 电话(Telephone)TELENCL 电话箱(Telephone Control)TV 电视(Television)TERR 磨石子(Terrazzo)THK 厚(Thickness)TYP 标准型式(Typical)U/G 地下(Under Ground)UP 向上(Up)VENT 通风(Ventilation)VERT 垂直(Vertical)WC 大便器(Water Closet)WT 重量(Weight)W 西向/ 宽度或木料(West / Width / Wood) W/ 含… / 及… (With)W/O 不含… (Without)WD 木料(Wood)WP 工作点(Working Point)。

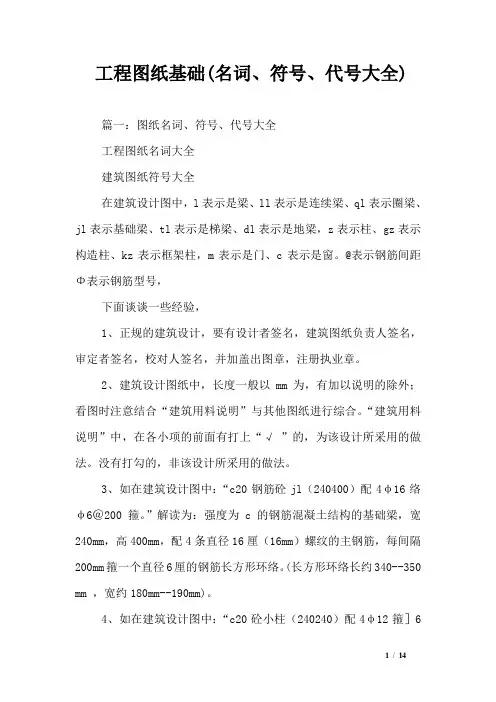

工程图纸基础(名词、符号、代号大全)篇一:图纸名词、符号、代号大全工程图纸名词大全建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号,下面谈谈一些经验,1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ,宽约180mm--190mm)。
4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。
”其中,“]6@200”为不规范标注,应为“φ6@200”。
解读为:强度为c20的钢筋混凝土结构的小梁,截面为长240mm,宽240mm,配4条直径12厘(12mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘钢筋的长方形络。
小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一起。
5、如在建筑设计图中:m5水泥砂浆砌mu10贝灰砂砖。
“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级。
mu10代表贝灰砂砖的抗压强度平均值≥10mpa。
6、ql表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构(混合结构),即先砌墙,后用钢筋混凝土浇筑圈梁及板面。
1板B2屋面板WB3空心板KB将板的横截面做成空心的称为空心板4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10吊车安全走道板DB11墙板QB12天沟板TGB13梁114屋面梁W1钢筋碎梁:在现代建筑中占有很大席位,一般有矩形梁、T形梁、薄腹梁、屋架;矩形梁和T形梁适于现浇钢筋硅结构,薄腹梁和屋架均由现场预制或由预制厂家预制,采用机械进行吊装;钢筋碎梁又有预应力和非预应力之分。
钢架梁:钢架结构在厂房和大跨度建筑结构中比较常见,由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。
15吊车梁D116单轨吊DD117轨道连接DG118车挡CD钢筋砖过梁(一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用)钢筋(混凝土)碎过梁(宽度同墙厚,高度及配筋根据结构计算确定)钢过卷木过梁等22基础梁J123楼梯梁T124框架梁K1(指两端与框架柱(KZ)相连的梁,或者两端与翦力墙相诲伸跨高比不 -----------小于5的梁)25框支梁KZ1因为建筑功能要求,下部大空间,上部部分竖向构件不能直接连续贯通落地,而通过水平转换结构与下部竖向构件连接。
当布置的转换梁支撑上部的剪力墙的时候,转换梁叫框支梁,支撑框支梁的柱子就叫做框支柱。
26屋面框架梁WK127楝条1T28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ1.当混凝土墙(柱)分隔的直段长度,120(或IOO)厚墙超过3.6m,180(或190)厚墙超过5m时,在该区间加混凝土构造柱分隔;2.120(或Ioo)厚墙当墙高大于3米时,开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁;3.180(或190)厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫1D49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54暗柱AZ。

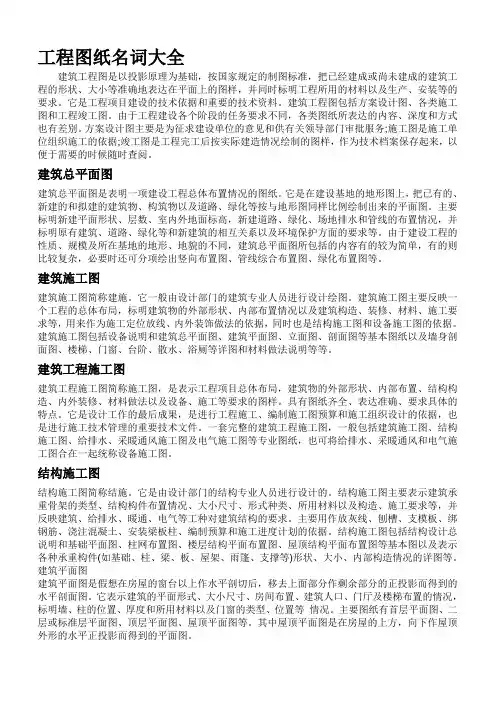

工程图纸名词大全建筑工程图是以投影原理为基础,按国家规定的制图标准,把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样,并同时标明工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于工程建设各个阶段的任务要求不同,各类图纸所表达的内容、深度和方式也有差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样,作为技术档案保存起来,以便于需要的时候随时查阅。
建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。
它是在建设基地的地形图上,把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高,新建道路、绿化、场地排水和管线的布置情况,并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同,建筑总平面图所包括的内容有的较为简单,有的则比较复杂,必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局,标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等,用来作为施工定位放线、内外装饰做法的依据,同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图建筑工程施工图简称施工图,是表示工程项目总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
具有图纸齐全、表达准确、要求具体的特点。
施工图纸符号大全
引言图纸是我们建设、施工的基础, 拿到一份施工图纸, 首先要能够看得懂图。
包括上面的复杂的各种符号、代号等等, 今天小编为大家整理了施工图纸的图例供大家学习。
一、排水工程图纸的使用中, 缩写符号如下:
排水管道-W,为污水。
也有-F, 是废水。
很少见有用-P 来表示的。
消火栓的管道-XH。
自动喷淋管道-Z或用-ZP。
雨水管道-Y.。
采暖管道-R, 通常实线表示供水管, 虚线来表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L.。
另外设备的型号字母有:
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。
JL-给水管; WL-污水管; YL-雨水管; RJL-热给水; RHL-热回水。
二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。
一下是我收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下铜芯橡皮绝缘线:BX铜芯塑料绝缘线:BV铜芯塑料绝缘护套线:BVV铜母线:TMY铝母线:LMY铝芯橡皮绝缘线:BLX铝芯塑料绝缘线:BLV铝芯塑料绝缘护套线:BLVV参考资料:水电安装预算与定额及75225317 的回答。
建筑图纸符号大全
操作方法
01
AZ表示:暗柱z表示:柱gz表示:构造柱kz表示:框架柱
02
l表示:梁ll表示:连续梁ql表示:圈梁jl表示:基础梁tl表示:梯梁dl表示:地梁QL表示:圈梁 GL:过梁LL表示:连系梁 JL表示:基础梁TL表示:楼梯梁
03
m表示:门c表示:窗YT表示:阳台YP表示:雨篷M表示:预埋件 TD表示:天窗端壁
04
W表示:钢筋网 G表示:钢筋骨架@表示:钢筋间距Φ表示:钢筋型号
05
WJ表示:屋架 TJ表示:托架 CJ表示:天窗架 33 框架 KJGJ表示:刚架 ZJ表示:支架 J表示:基础SJ表示:设备基础
06
CT表示:承台ZH表示:桩DG表示:地沟DC表示:柱间支撑ZC表示:垂直支撑SC表示:水平支撑
07
B表示:板 WB表示:屋面板 KB表示:空心板 CB表示:槽行板ZB表示:折板MB表示:密肋板TB表示:楼梯板GB表示:盖板或沟盖板 YB表示:挡雨板或檐口板 DB表示:吊车安全走道板 QB表示:墙板 TGB表示:天沟板。
工程图纸都有图纸设计说明
各个字母代表什么意思都有
SR:沿钢线槽敷设
BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设
WE:沿墙面敷设
CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内
CLC:暗敷设在柱内
WC:暗敷设在墙内
CC:暗敷设在顶棚内
ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内
SCE:吊顶内敷设,要穿金属管
一,导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二,导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架,梁
WE-沿墙明敷。
工程图纸名词大全建筑工程图是以投影原理为基础,按国家规定的制图标准,把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样,并同时标明工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于工程建设各个阶段的任务要求不同,各类图纸所表达的内容、深度和方式也有差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样,作为技术档案保存起来,以便于需要的时候随时查阅。
建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。
它是在建设基地的地形图上,把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高,新建道路、绿化、场地排水和管线的布置情况,并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同,建筑总平面图所包括的内容有的较为简单,有的则比较复杂,必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局,标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等,用来作为施工定位放线、内外装饰做法的依据,同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图建筑工程施工图简称施工图,是表示工程项目总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
具有图纸齐全、表达准确、要求具体的特点。
