施工图纸上的符号

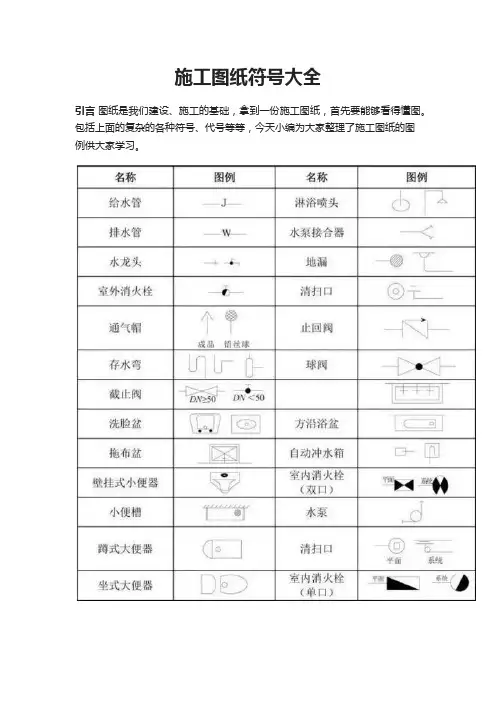

施工图纸符号大全
引言图纸是我们建设、施工的基础，拿到一份施工图纸，首先要能够看得懂图。

包括上面的复杂的各种符号、代号等等，今天小编为大家整理了施工图纸的图
例供大家学习。

一、排水工程图纸的使用中，缩写符号如下：
排水管道-W,为污水。

也有-F，是废水。

很少见有用-P 来表示的。

消火栓的管道-XH。

自动喷淋管道-Z或用-ZP。

雨水管道-Y. 。

采暖管道-R，通常实线表示供水管，虚线来表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L. 。

另外设备的型号字母有：
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。

JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。

二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。

钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8板带ZSB-柱上板带KZB-跨中板带9楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11条形基础梁JL-基础梁JQL-基础圈梁12条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13独立承台CTj-独立承台阶形CTp-独立承台坡形。

施工图纸常用的符号一、钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/m㎡，应按360N/m㎡计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸(圆柱为截面直径)，也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度(也表示梁净高)。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

二、各类结构构件名称代码1、柱KZ——框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ——剪力墙上柱2、剪力墙（1）墙柱YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角柱GDZ——构造边缘端柱GAZ——构造边缘暗柱GYZ——构造边缘翼墙柱GJZ——构造边缘转角柱AZ——非边缘暗柱FBZ——扶壁柱（2）墙身Q——剪力墙（3）墙梁LL——连梁（无交叉暗撑、钢筋）LL(JC)连梁(有交叉暗撑)LL(JG)连梁(有交叉钢筋)LL(JC)连梁(对角暗撑配筋)LL(JX)连梁(交叉斜筋配筋)LL(DX)连梁(集中对角斜筋配筋) AL——暗梁BKL——边框梁（4）墙洞JD——矩形洞口YD——圆形洞口3、梁KL——楼层框架梁WKL——屋面框架梁KZL——框支梁L——非框架梁XL——悬挑梁JZL——井字梁4、梁板式筏形基础JZL——基础主梁JCL——基础次梁LPB——梁板筏基础平板5、平板式筏形基础ZXB——柱下板带KZB——跨中板带BPB——平板筏基础平板6、筏形基础相关构造类型SZD——上柱墩XZD——下柱墩WZJ——外包式柱脚MZJ——埋入式柱脚JK——基坑HJD——后浇带7、楼板LB——楼面板WB——屋面板YXB——延伸悬挑板XB——纯悬挑板8、板带ZSB——柱上板带KZB——跨中板带9、楼板相关构造类型JQD——纵筋加强带HJD——后浇带ZMx——柱帽SJB——局部升降板JY——板加腋BD——板开洞FB——板翻边TY——板挑檐Crs——角部加强筋Cis——悬挑阴角加强筋Ces——悬挑阳角放射筋Rh——抗冲切箍筋Rb——抗冲切弯起筋10、独立基础DJj——普通独立基础阶形DJp——普通独立基础坡形BJj——杯口独立基础阶形BJp——杯口独立基础坡形11、条形基础梁JL——基础梁JQL——基础圈梁12、条形基础底板TJBp——条形基础底板坡形TJBj——条形基础底板阶形13、独立承台CTj——独立承台阶形CTp——独立承台坡形14、承台梁CTL——承台梁15、基础连梁JLL——基础连梁16、地下框架梁DKL——地下框架梁17、基础相关构造类型CJQ——窗井墙JLL——基础连系梁HJD——后浇带SZD——上柱墩XZD——下柱墩JK——基坑。

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

建筑图纸符号大全建筑图纸是建筑设计师和工程施工人员之间交流的重要工具，其中图纸符号是一种约定俗成的语言，用于代表不同的建筑元素和构件。

本文将介绍一些常见的建筑图纸符号，帮助读者了解、识别和使用这些符号。

1. 墙体符号1.1 砖墙•实心砖墙：表示实体砖墙，用实线表示。

•空心砖墙：表示中空砖墙，用虚线表示。

•花岗岩墙：表示花岗岩石墙，用点划线表示。

•玻璃墙：表示玻璃幕墙或玻璃隔断墙，用间断的斜线表示。

1.2 柱子和梁•矩形柱子：用实线的矩形表示。

•圆柱子：用实线的圆形表示。

•梁：用横线表示，上方标注梁的尺寸和型号。

1.3 钢结构•钢柱：用粗实线表示。

•钢梁：用粗线表示，上方标注梁的尺寸和型号。

2. 地面符号2.1 地面材料•地砖：用实线的小方块表示。

•木地板：用小矩形表示。

2.2 地面特征•地板高处：用细实线标注高程。

•地面下沉：用细虚线标注下沉的距离。

3. 窗户和门的符号3.1 窗户•普通窗户：用实线的横线表示。

•悬空窗户：用横线和竖线组成的网格表示。

•排风窗：用竖线和斜线组成的网格表示。

3.2 门•单开门：用实线的竖线表示。

•推拉门：用实线的左箭头和右箭头表示。

4. 设备符号4.1 空调•空调主机：用实线的方框表示。

•空调出风口：用半圆表示。

4.2 水电管道•水管：用实线表示，上方标注管径。

•排水管：用横线和竖线组成的网格表示。

•电线：用波浪线表示，上方标注电压等级。

5. 标尺和尺寸符号5.1 标尺•水平标尺：用平行的实线表示。

•垂直标尺：用垂直的实线表示。

5.2 尺寸•线性尺寸：用细实线和上方的实线箭头表示，标注尺寸数值。

•半径尺寸：用圆弧和上方的实线箭头表示，标注半径数值。

6. 符号说明在建筑图纸中，符号通常会在图纸的一角或边缘处附上文字说明，以便读者理解和识别。

符号说明的常见内容包括材料、型号、尺寸等。

结论建筑图纸符号是建筑设计和施工的重要工具，通过了解和使用这些符号，可以更好地与设计师和工程施工人员进行交流。

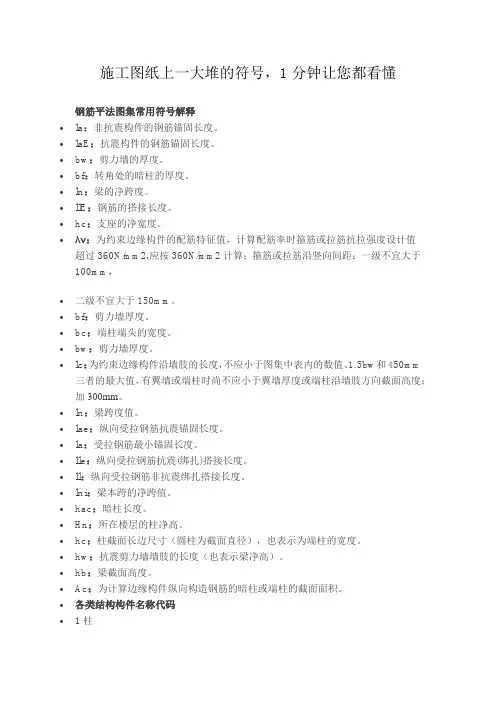

施工图纸上一大堆的符号，1分钟让您都看懂钢筋平法图集常用符号解释•la：非抗震构件的钢筋锚固长度。

•laE：抗震构件的钢筋锚固长度。

•bw：剪力墙的厚度。

•bf：转角处的暗柱的厚度。

•ln：梁的净跨度。

•llE：钢筋的搭接长度。

•hc：支座的净宽度。

•λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，•二级不宜大于150mm。

•bf：剪力墙厚度。

•bc：端柱端头的宽度。

•b w：剪力墙厚度。

•lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

•ln：梁跨度值。

•lae：纵向受拉钢筋抗震锚固长度。

•la：受拉钢筋最小锚固长度。

•lle：纵向受拉钢筋抗震(绑扎)搭接长度。

•ll：纵向受拉钢筋非抗震绑扎搭接长度。

•lni：梁本跨的净跨值。

•hac：暗柱长度。

•Hn：所在楼层的柱净高。

•hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

•hw：抗震剪力墙墙肢的长度（也表示梁净高）。

•hb：梁截面高度。

•Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

•各类结构构件名称代码•1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8板带ZSB-柱上板带KZB-跨中板带9楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11条形基础梁JL-基础梁JQL-基础圈梁12条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13独立承台CTj-独立承台阶形CTp-独立承台坡形14承台梁CTL-承台梁15基础连梁JLL-基础连梁16地下框架梁DKL-地下框架梁17基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。

建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。

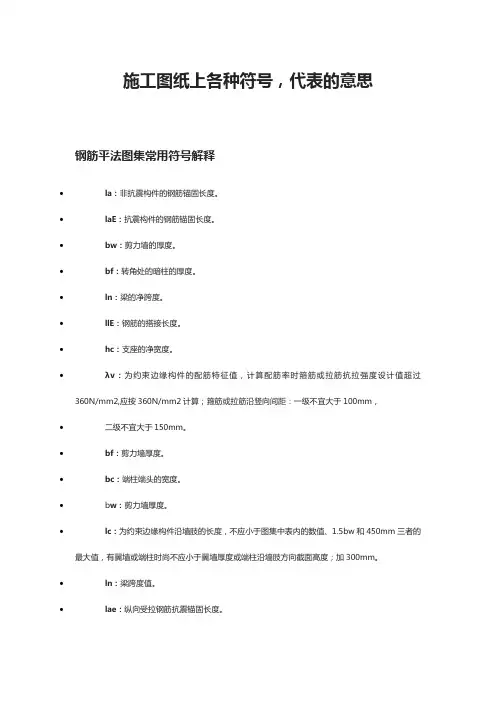

施工图纸上各种符号，代表的意思钢筋平法图集常用符号解释•la：非抗震构件的钢筋锚固长度。

•laE：抗震构件的钢筋锚固长度。

•bw：剪力墙的厚度。

•bf：转角处的暗柱的厚度。

•ln：梁的净跨度。

•llE：钢筋的搭接长度。

•hc：支座的净宽度。

•λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，•二级不宜大于150mm。

•bf：剪力墙厚度。

•bc：端柱端头的宽度。

•b w：剪力墙厚度。

•lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

•ln：梁跨度值。

•lae：纵向受拉钢筋抗震锚固长度。

•la：受拉钢筋最小锚固长度。

•lle：纵向受拉钢筋抗震(绑扎)搭接长度。

•ll：纵向受拉钢筋非抗震绑扎搭接长度。

•lni：梁本跨的净跨值。

•hac：暗柱长度。

•Hn：所在楼层的柱净高。

•hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

•hw：抗震剪力墙墙肢的长度（也表示梁净高）。

•hb：梁截面高度。

•Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框架梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。
